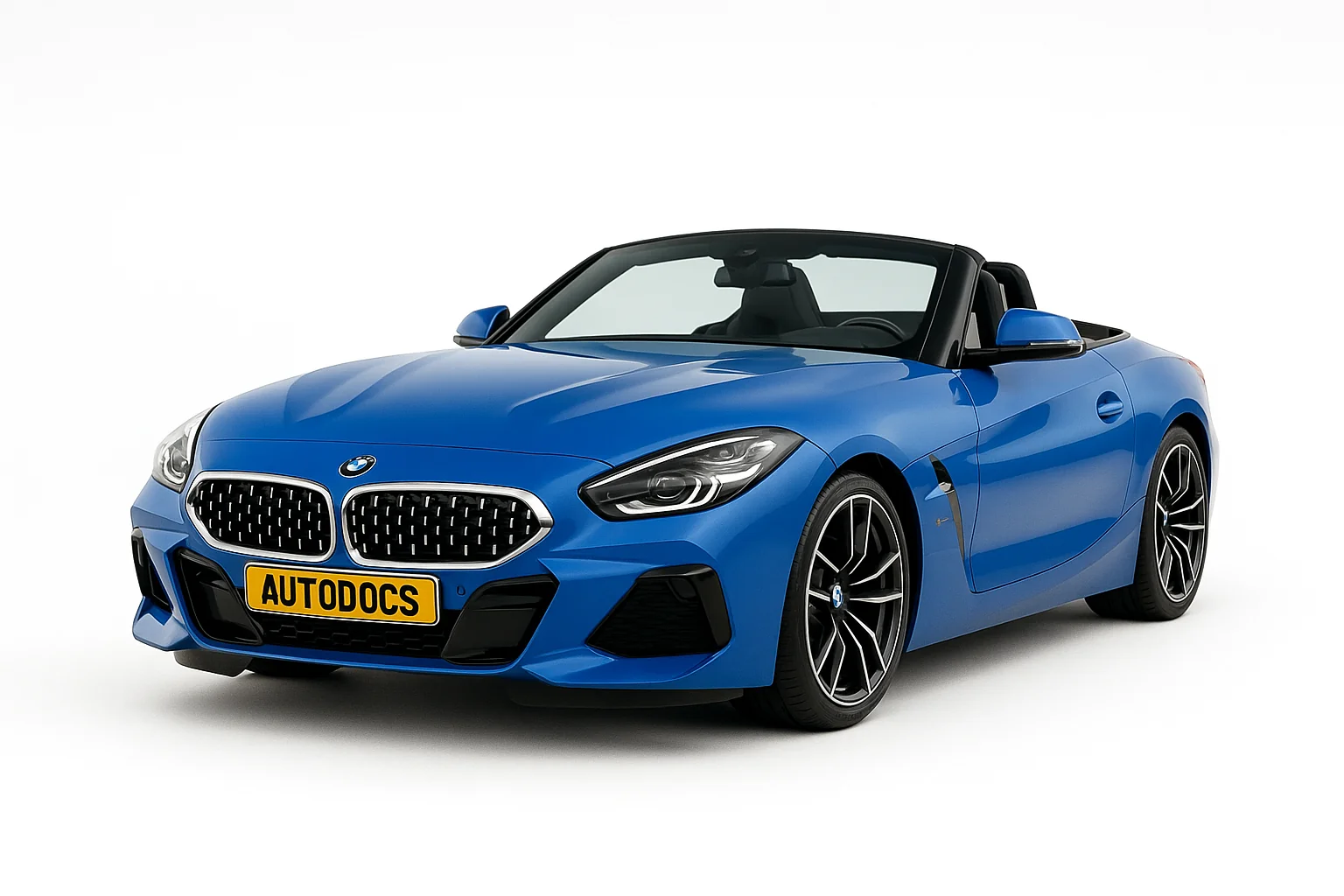

BMW Z4 G29: розташування та схеми блоків запобіжників і реле — детальний огляд для власників. Німецький дводверний родстер BMW Z4 G29 випускається з 2018 по 2024 рік (2018, 2019, 2020, 2021, 2022, 2023, 2024). У статті ви знайдете: повний опис запобіжників BMW Z4 G29, схеми розташування реле, фотографії блоків запобіжників з детальними поясненнями. Дізнайтеся, який запобіжник відповідає за прикурювач у BMW Z4 G29 та як його замінити.
Призначення елементів може відрізнятися від показаного і залежить від року випуску, рівня електрообладнання та регіону, в який був поставлений ваш автомобіль.
Зміст
Салон
Блок запобіжників з боку пасажира
З правого боку, під бардачком, розташований блок запобіжників і реле.
| № | A | Призначення |
|---|---|---|
| 20 | 30 | Привід склопідйомника, двері водія з електронікою управління |
| 21 | 30 | Переднє пасажирське вікно з електронікою управління |
| 22 | 30 | Задній склопідйомник з боку водія з електронікою управління |
| 23 | 30 | Задній склопідйомник з боку пасажира з електронікою управління |
| 24 | 30 | Ліва реверсивна електромеханічна котушка (ремінь безпеки) |
| 25 | 20 | Центр функцій даху |
| 26 | 40 | Контролер кузовного домену (BDC) |
| 27 | – | |
| 28 | 40 | Система динамічного контролю стійкості (DSC) |
| 29 | 20 | Електронне управління коробкою передач, роздавальна коробка |
| 30 | 15 | Медіасистема |
| 31 | 15 | |
| 32 | 5 | Панель управління центральної консолі, парковка |
| 33 | 5 | Акумулятор |
| 34 | 5 | Блок управління приладовою панеллю |
| 35 | – | |
| 36 | 5 | Центр функцій даху (карта світла, внутрішнє освітлення, ambient-підсвітка) |
| 37 | 5 | Центральний замок |
| 38 | 5 | Електронний модуль зовнішньої ручки двері водія |
| 39 | 60 | Контролер кузовного домену (BDC) |
| 40 | 40 | Вентилятор з вихідним каскадом |
| 41 | – | |
| 46 | 20 | Прикурювач, термоелектричний підстаканник |
| 47 | 20 | Управління двигуном |
| 48 | 20 | Підігрів сидінь |
| 49 | 10 | Електропривід регулювання рульової колонки |
| 50 | 30 | Підігрів сидінь |
| 51 | 30 | Управління двигуном |
| 52 | 20 | Електроніка підігріву сидінь |
| 53 | 30 | Модуль причепа |
| 54 | 20 | Автономний додатковий обігрівач |
| 55 | 30 | Модуль сидіння (з модулем сидіння), блок перемикачів регулювання сидіння (без модуля сидіння) |
| 56 | 30 | Модуль сидіння (з модулем сидіння), блок перемикачів регулювання сидіння (без модуля сидіння) |
| 57 | 10 | Електропривід регулювання рульової колонки |
| 59 | 5 | Електрохромне дзеркало заднього виду в салоні |
| 60 | 5 | Допомога водієві |
| 61 | 5 | Підсвітка панелі задньої двері (з боку водія), підсвітка кишені задньої двері (з боку водія), підсвітка внутрішньої ручки задньої двері (з боку водія), підсвітка панелі задньої двері з боку водія (верх), підсвітка лівого заднього динаміка, додатковий водяний насос (дизель) |
| 62 | 5 | Додаткова батарея, підсвітка динаміків приладової панелі, освіжувач повітря, CD-привід, іонізатор, стартер-генератор 48В (B57, B58) |
| 63 | 5 | Вимикач підсвітки бардачка, камера водія, блок управління живленням 48В (PCU48), батарея 48В |
| 64 | 5 | Блок клапанів регулювання ширини спинки сидіння водія, блок клапанів поясничної підтримки водія, блок перемикачів регулювання сидіння (з боку водія), підсвітка ножного простору (з боку водія), підсвітка задньої панелі спинки сидіння водія, USB-порт для зарядки, модуль надуву переднього лівого сидіння |
| 65 | 5 | Блок клапанів регулювання ширини спинки переднього пасажирського сидіння, Блок клапанів поясничної підтримки переднього пасажира, Блок перемикачів регулювання сидіння (з боку переднього пасажира), Підсвітка заднього ножного простору (з боку переднього пасажира), Підсвітка задньої панелі спинки переднього пасажира, USB-роз'єм для зарядки №2, модуль надуву переднього правого сидіння |
| 66 | 5 | Підсвітка верхньої центральної панелі приладів, підсвітка верхньої правої панелі приладів, підсвітка нижньої центральної панелі приладів, підсвітка нижньої лівої/правої панелі приладів, підсвітка переднього лівого/правого ножного простору |
| 67 | 5 | Блок перемикачів двері водія, Блок перемикачів сидіння двері водія, Підсвітка внутрішньої ручки двері водія, Підсвітка панелі двері водія (центр), Підсвітка кишені двері водія, Підсвітка панелі двері водія (верх), Підсвітка переднього лівого середньочастотного динаміка, Підсвітка переднього лівого твітера |
| 68 | 5 | Зовнішнє дзеркало пасажира, Блок перемикачів двері пасажира, Підсвітка внутрішньої ручки двері пасажира, Підсвітка панелі двері переднього пасажира (центр), Підсвітка кишені двері пасажира, Підсвітка панелі двері переднього пасажира (верх), Підсвітка переднього правого середньочастотного динаміка, Підсвітка переднього правого твітера |
| 69 | 5 | Радіаторні шторки (верхні, нижні) |
| 70 | 5 | Задній комутаційний щит, реле відключення електровентилятора, електровентилятор |
| 71 | 5 | Камера кругового огляду (з камерою кругового огляду), камера заднього виду |
| 72 | 7,5 | Управління двигуном |
| 73 | 5 | Блок управління приладовою панеллю |
| 74 | 10 | USB-розетка |
| 75 | 10 | Модуль безпеки при зіткненні |
| 76 | 5 | Допомога водієві |
Прикурювач живиться від запобіжника №46 на 20А.
Блок запобіжників
Відсік запобіжників встановлений в електронному блоці управління BDC (Body Domain Controller), який змонтований на правій стійці, під обшивкою салону з правого боку пасажира.
| № | A | Позначення |
|---|---|---|
| 1 | 5 | Блок перемикачів рульової колонки, передній центральний дефлектор, панель управління аудіо, блок управління освітленням, головний пристрій |
| 2 | 7.5 | Діагностичний роз'єм, електронне управління висотою дорожнього просвіту, платформа вертикальної динаміки |
| 3 | 7.5 | Система опалення/кондиціювання, модуль функцій задньої двері, датчик дощу/світла/сонця/конденсації |
| 4 | 5 | Електронний модуль зовнішньої ручки двері пасажира, Електронний модуль зовнішньої ручки задньої двері з боку водія, Електронний модуль зовнішньої ручки задньої двері з боку пасажира, Блок управління живленням, Телематичний блок |
| 5 | 20 | Реле блокування, Реле розблокування (двері, кришка паливного бака) |
| 6 | 20 | Реле блокування двері водія, Реле блокування (замок двері водія, замок двері переднього пасажира, замок задньої двері з боку водія, замок задньої двері з боку пасажира, привід центрального замку кришки паливного бака) |
Блок запобіжників з боку водія
Під приладовою панеллю з боку водія розташований ще один блок з запобіжниками та реле.
Сам блок запобіжників виглядатиме приблизно так.
| № | A | Позначення |
|---|---|---|
| 101 | – | |
| 102 | 7.5 | Електроніка, управління двигуном |
| 103 | – | |
| 104 | – | |
| 105 | – | |
| 106 | – | |
| 107 | 10 | Гібрид: Модуль управління герметичним паливним баком |
| 108 | – | |
| 109 | – | |
| 110 | – | |
| 111 | – | |
| 112 | – | |
| 113 | – | |
| 114 | – | |
| 115 | – | |
| 116 | – | |
| 117 | 30 | Гібрид: Автоматична коробка передач, роздавальна коробка |
| 118 | 5 | Додатковий електронагрівач, підсвітка переднього середньочастотного динаміка |
| 119 | – | |
| 120 | – | |
| 121 | – | |
| 122 | – | |
| 123 | – | |
| 124 | – | |
| 125 | – | |
| 126 | – | |
| 127 | – | |
| 128 | – | |
| 129 | – | |
| 130 | – | |
| 131 | – | |
| Реле | ||
| R1 | – | |
| R2 | Реле клеми 30B | |
Багажник
Головний блок запобіжників
У багажнику, з правого боку під захисною кришкою, знаходиться головний блок запобіжників і реле.
Перевірте призначення за вашою схемою, вказаною в буклеті.
