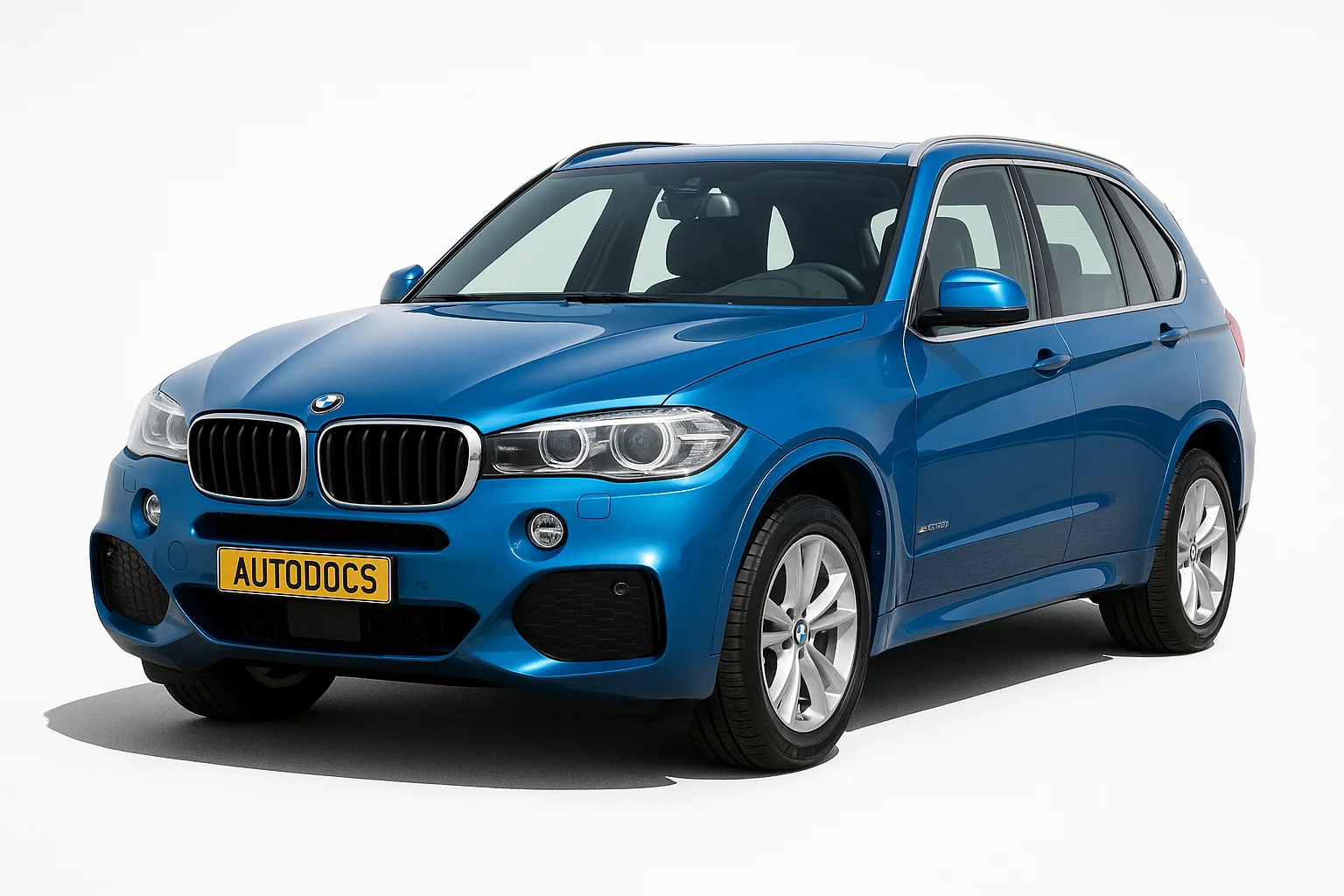

Третє покоління популярної моделі BMW X5 f15 було представлене у 2013 році. Випускалася дана серія у 2014, 2015, 2016, 2017, 2018 і до теперішнього часу. Загальна структура розташування запобіжників, реле та інші електросхеми багато в чому співпадають із попередньою е70 моделлю. Але у ф15 також додали нові елементи. У даному матеріалі ми надамо загальну інформацію про блоки реле та запобіжники bmw x5 f15 з описом місць розташування та оригінальною книгою з експлуатації.
Зміст
Блоки із запобіжниками в салоні бмв ф15
Основний блок запобіжників
Він розташований у зоні ніг переднього пасажира під бардачком. Для доступу викрутіть елементи кріплення кришки.
Загальна схема
Таблиця з описом запобіжників знаходиться трохи нижче.
Електронний блок керування
Цей елемент кріпиться на передній стійці біля ніг пасажира та закритий обшивкою салону.
Група запобіжників знаходиться у центрі.
Схема з описом наймала
У цьому відео можете переглянути як дістатися до цього модуля на прикладі правосторонньої х5.
Блоки із запобіжниками та реле у багажному відділенні
Блок із запобіжниками у багажнику bmw x5
Він знаходиться праворуч під обшивкою.
Схема блоку
Таблиця із загальним позначенням запобіжників
Розібратися тут не складно. Наприклад, за звуковий сигнал відповідає запобіжник 13, за телефон - 25, 128, за підігрів заднього скла - 5, підігрів сидінь - 26, 65, 64, 164, 166 і так далі.
За прикурювач відповідають запобіжники 36, 37, 143, 162. Їхнє розташування дивіться на схемах.
Елементи реле розміщуються поряд із блоком. Наприклад реле пневмопідвіски та холодильника (при його комплектації в автомобілі).
Запобіжники на акумуляторі
У кришці акумулятора вбудовані плавкі запобіжники високої потужності для захисту всіх ланцюгів.
Запобіжники та реле під капотом x5 f15
Праворуч у монтажному відділенні знаходиться ще один блок із запобіжниками та реле.
Реле двигуна DDE K6 та схема блоку
Інструкція з експлуатації
В кінці лише додамо посилання на оригінальний посібник з експлуатації BMW X5 F15: " Скачати ".
