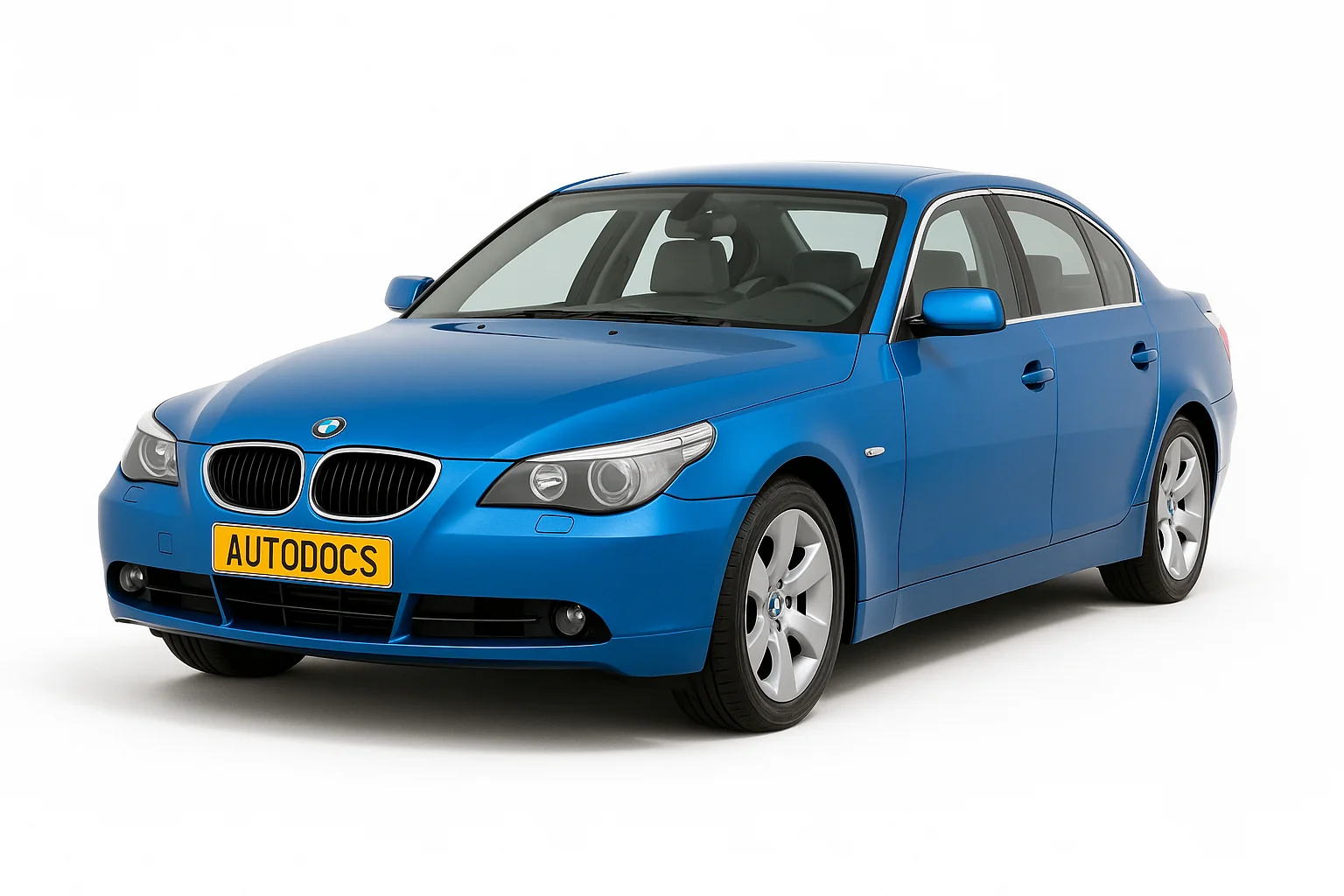

Наступною модифікацією BMW 5 series після E39 стала E60. Автомобіль випускався в 2003, 2004, 2005, 2006, 2007, 2008, 2009 і 2010 в двох варіантах кузова: седан (E60) і універсал (E61). Ми розглянемо схеми блоків реле і запобіжники BMW 60, а також надамо повний посібник з експлуатації.
Запасні запобіжники та пластмасовий пінцет мають у комплекті водійського інструменту. Специфікація запобіжників для Вашого автомобіля знаходиться у багажному відсіку за правою бічною кришкою.
Зміст
Блок запобіжників та реле під капотом BMW E60
Знаходиться у моторному відділенні ближче до лобового скла.
Загальна схема елементів блоку
Опис
| 1 | Електронний блок керування двигуном |
| 2 | - |
| 3 | Реле блоку керування висотою підйому клапана |
| 4 | Реле обігрівача системи вентиляції картера |
| 5 | Реле електродвигуна очищувача лобового скла |
| 6 | Реле насоса системи подачі повітря навипуск |
| 7 | Реле системи керування двигуном |
| F1 | (30А) Управління двигуном |
| F2 | (30А) Управління двигуном |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управління двигуном |
| F6 | (10А) Управління двигуном |
| F7 | (40А) Управління двигуном |
| F8 | (30А) |
| F10 | (5А) Обігрівач системи вентиляції картера |
Основний блок запобіжників у салоні бмв е30
Він знаходиться за речовим ящиком (ще його можуть називати бардачком). Для доступу необхідно відкрити 2 фіксатори та зсунути захисну кришку.
Зовні виглядати має так.
Зліва нагорі повинна розташовуватися брошура з точним описом запобіжників.
Детальна позначка (нумерація зліва направо, одні з варіантів)
| F1 | (50А) Електронний блок керування ABS |
| F2 | (60А) |
| F3 | (40А) Резистор електродвигуна вентилятора обігрівача |
| F4 | - |
| F5 | (50А) Блок керування освітленням |
| F6 | (50А) Блок керування освітленням |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок керування роздавальною коробкою |
| F14 | (30А) Електропривод сидіння |
| F15 | (5А) |
| F16 | (30А) Реле електродвигуна очищувача лобового скла |
| F17 | (5А) Блок керування електрообладнанням рульової колонки |
| F18 | (30А) |
| F19 | - |
| F20 | (20А) Додатковий обігрівач |
| F21 | (30А) Електропривод сидіння |
| F22 | (30А) |
| F23 | - |
| F24 | (30А) |
| F25 | (30А) Електронний блок керування ABS |
| F26 | (20А) - |
| F27 | (30А) |
| F28 | (20А) Блок управління електрообладнанням рульової колонки |
| F29 | (10А) |
| F30 | (20А) Паливний насос |
| F31 | (30А) Електропривод сидіння |
| F32 | (10А) |
| F33 | (30А) Електропривод сидіння |
| F34 | (20А) Мультимедійний блок керування |
| F35 | (5А) Система навігації |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | - |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок керування комбінацією приладів |
| F42 | - |
| F43 | - |
| F44 | - |
| F45 | - |
| F46 | - |
Другий варіант
Блок реле та запобіжників у багажному відділенні
Він знаходиться праворуч під обшивкою. Для доступу необхідно зняти захисну кришку. Якщо необхідно, перед цим відчепіть страховий ремінь.
Реальне фото блоку в багажному відділенні бмв е60
Оригінальний опис виглядає приблизно так.
Таблиця з розшифровкою
| Реле контролю сили струму акумуляторної батареї | |
| 50 | 30А насос омивача фар |
| 51 | 5А |
| 52 | 40А Реле компресора активної підвіски |
| 53 | 30А Електропривод передніх сидінь |
| 54 | 40А Обігрівач заднього скла |
| 55 | 40А Блок керування приводом відчинення/зачинення задніх дверей |
| 56 | 5А Датчик дощу/ сонячного світла |
| 57 | 5А Блок керування електродвигуном вентилятора кондиціонера/опалювача |
| 58 | 20А Очищувач заднього скла |
| 59 | 5А Підсилювач сигналу антени |
| 60 | - |
| 61 | 7,5А Холодильник, запобіжник прикурювача (до 09-2005) |
| 62 | 30А Блок керування електроустаткуванням причепа |
| 63 | 20А Додатковий обігрівач |
| 64 | 15А Блок керування електродвигуном вентилятора кондиціонера/опалювача |
| 65 | - |
| 66 | 20А Блок керування електроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управління системою паркування |
| 70 | 10А Датчик дистанції до перешкоди (адаптивна система підтримки швидкості) |
| 71 | 30А Багатофункціональний перемикач у зборі |
| 72 | 20А 8цил. бензин: Реле паливного насосу |
| 73 | 30А 09/07: Підсилювач вихідного сигналу аудіосистеми |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Головний дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок керування системи контролю тиску в шинах |
| 83 | 30А Електропривод передніх сидінь |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Підсилювач рульового керування |
| 87 | 20А Запобіжник прикурювача (після 09-2005) |
| 88 | 20А |
| 89 | 5А Внутрішнє дзеркало заднього виду з авто затемненням |
Перевірте наявність окремого блоку біля акумуляторної батареї на 2 елементи запобіжників із високим номіналом:
- F92 (100А) - додатковий електричний обігрівач;
- F90 (200А) - блок запобіжників розташованого в панелі приладів.
додаткова інформація
Можливо, корисно буде ознайомитись із прикладом заміни реле бензонасоса.
Інструкція з експлуатації
Ось тут можете завантажити повну інструкцію з експлуатації BMW E60 у форматі PDF, якщо не знайшли відповідь на своє запитання.
