Друге покоління популярного кросовера BMW X5 E70 вироблялося з 2007 по 2013 рік (2007, 2008, 2009, 2010, 2011, 2012 та 2013). Протягом цього періоду модель пройшла один рестайлінг. У цій статті ви знайдете детальну інформацію про блоки запобіжників та реле BMW X5 E70: схеми розташування з розшифровкою, призначення елементів, а також дізнаєтеся, який запобіжник відповідає за прикурювач у цій моделі. Ці знання допоможуть вам швидко усувати несправності електрообладнання у своєму автомобілі.
Зміст
Блок із запобіжниками та реле в салоні bmw e70
Він розташовується з правого боку, в ногах у переднього пасажира. Для доступу опускаємось під бардачок і відкручуємо три гвинти.
Прибираємо звільнившуся кришку. Піднімаємо голову і в просторі, що з'явився зверху, знаходимо з правого боку зелений гвинт.
Відкрутивши його – блок із запобіжниками впаде на підлогу (опуститься).
Виглядатиме він приблизно так.
| № | A | Опис |
|---|---|---|
| F1 | 20 | |
| F2 | 10 | Привід замка багажного ящика |
| F3 | 7,5 | |
| F4 | 10 | Електронний блок управління двигуном |
| F5 | 10 | |
| F6 | 10 | |
| F7 | 5 | |
| F8 | 7,5 | |
| F9 | 15 | Звукові сигнали |
| F10 | 5 | |
| F11 | 20 | |
| F12 | 10 | Блок управління електрообладнанням рульової колонки |
| F13 | 15 | Електронний блок управління КПП |
| F14 | 10 | |
| F15 | 10 | Селектор КПП |
| F16 | 7,5 | Вимикач склопідйомника |
| F17 | 7,5 | |
| F18 | 7,5 | |
| F19 | 5 | |
| F20 | — | |
| F21 | 30 | Обігрів заднього скла |
| F22 | — | |
| F23 | 40 | |
| F24 | 40 | Підсилювач кермового управління |
| F25 | 30 | — |
| F26 | 30 | Насос омивача фар |
| F27 | 15 | Центральний замок |
| F28 | 15 | Центральний замок |
| F29 | 40 | Електропривід задніх склопідйомників |
| F30 | 30 | Центральний замок |
| F31 | 40 | Електропривід задніх склопідйомників |
| F32 | 40 | Компресор системи активної підвіски |
| F33 | 30 | |
| F34 | 30 | |
| F35 | 30 | Управління двигуном |
| F36 | 30 | Управління двигуном |
| F37 | 30 | Електродвигун очищувача заднього скла |
| F38 | 30 | |
| F39 | 40 | |
| F40 | 30 | Електронний блок управління ABS |
| F41 | 7,5 | |
| F42 | 30 | Управління двигуном |
| F43 | 30 | Управління двигуном |
| F44 | 30 | Електродвигун очищувача лобового скла |
| Реле | ||
| 1 | Реле компресора активної підвіски | |
| 2 | Реле очищувача заднього скла | |
| 3 | Реле електродвигуна очищувача лобового скла | |
Блоки із запобіжниками у багажнику бмв е70
Основний блок із запобіжниками у монтажному відділенні
Він розташований з правого боку під обшивкою. Для доступу треба прибрати обшивку праворуч.
| № | A | Розшифровка |
|---|---|---|
| F91 | 30/40 | |
| F92 | 25 | блок управління роздавальною коробкою |
| F93 | 40 | |
| F94 | 30 | блок управління стоянковим гальмом |
| F95 | 30/40 | |
| F96 | 40 | |
| F97 | 20 | Прикурювач |
| F98 | 15/20 | |
| F99 | 40 | блок управління приводом відкривання /закривання задніх дверей |
| F100 | 20 | |
| F101 | 30 | |
| F102 | 30 | |
| F103 | 30 | Підсилювач вихідного сигналу аудіосистеми |
| F104 | — | |
| F105 | 30 | |
| F106 | 7,5 | |
| F107 | 10 | |
| F108 | 5 | |
| F109 | 10 | Приймач навігаційної системи |
| F110 | 7,5 | |
| F111 | 20 | Запобіжник прикурювача (передній) |
| F112 | 5 | |
| F113 | 20 | Запобіжник прикурювача (центральний підлокітник) |
| F114 | 5 | |
| F115 | — | |
| F116 | 20 | Роз'єм електрообладнання причепа |
| F117 | 20 | |
| F118 | 20 | — |
| F119 | 5 | Мультимедійний блок управління |
| F120 | 5 | блок управління активною підвіскою |
| F121 | 5 | Блок управління приводом відкривання /закривання задніх дверей |
| F122 | — | |
| F123 | — | |
| F124 | 5 | Блок запобіжників/реле панелі приладів |
| F125 | 5 | Блок управління роздавальною коробкою |
| F126 | 5 | |
| F127 | — | |
| F128 | — | |
| F129 | 5 | |
| F130 | — | |
| F131 | 5 | |
| F132 | 7,5 | |
| F133 | — | |
| F134 | 5 | Блок управління електрообладнанням рульової колонки |
| F135 | 20 | Блок управління приводом відкривання /закривання задніх дверей |
| F136 | 5 | |
| F137 | 5 | Система навігації |
| F138 | — | |
| F139 | 20 | |
| F140 | 20 | Блок управління підігрівом лівого переднього сидіння |
| F141 | 20 | Блок управління підігрівом правого переднього сидіння |
| F142 | 20 | Мультимедійний блок управління |
| F143 | 25 | Блок управління електрообладнанням причепа |
| F144 | 5 | Блок управління електрообладнанням причепа |
| F145 | 10 | Електродвигун допоміжного механізму закривання дверей (передній правий) |
| F146 | 10 | Електродвигун допоміжного механізму закривання дверей (передній лівий) |
| F147 | 10 | Електродвигун допоміжного механізму закривання дверей (задній лівий) |
| F148 | 10 | Електродвигун допоміжного механізму закривання дверей (задній правий) |
| F149 | 5 | Багатофункціональний перемикач на сидінні (передній лівий) |
| F150 | 5 | Багатофункціональний перемикач на сидінні (передній правий) |
| Реле | ||
| 1 | Реле відключення ланцюга (Реле контакту 30G) | |
Збоку можуть розташовуватися деякі реле, наприклад розвантажувальне реле контакту 15 K9.
Актуальна інформація про розташування запобіжників та реле для вашого автомобіля повинна знаходитися поряд із цим блоком у вигляді брошури.
Позначення
За прикурювач відповідають кілька запобіжників: 97, 111, 113, 115, 118.
Запобіжники на кришці акумулятора
У пластиковій кришці акумуляторної батареї знаходяться запобіжники високої потужності.
| № | A | Призначення |
|---|---|---|
| F171 | 100 | |
| F172 | 100 | |
| F173 | 250 | Блок запобіжників/реле панелі приладів |
| F174 | — | |
| F175 | — | |
| F176 | 80 | Реле блоку управління висотою підйому клапана |
| F177 | — |

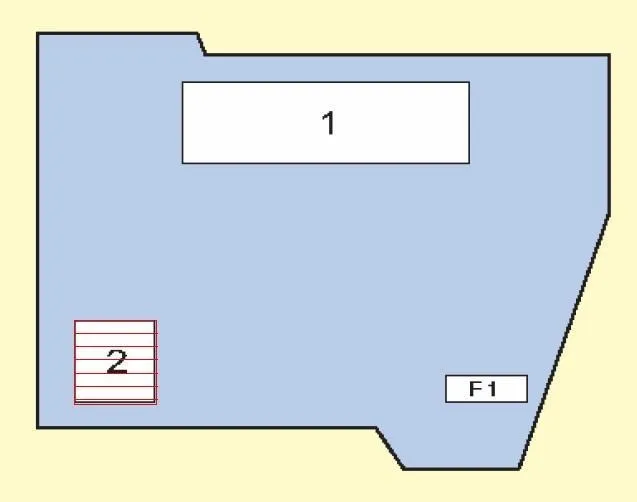

Блоки із запобіжниками та реле під капотом х5 е70
З правого боку біля двірників знаходиться блок із реле та запобіжниками, закритий пластиковою кришкою.
Кількість запобіжників залежить від комплектації та року випуску вашого bmw.
| № | A | Опис |
|---|---|---|
| F1 | 40 | Реле системи управління висотою підйому клапана |
| 1 | Електронний блок управління двигуном | |
| 2 | Реле системи управління висотою підйому клапана |
За омивач фар відповідає запобіжник номер 26 блок у салоні.
Інструкція з обслуговування
Більше інформації про BMW X5 E70 можете дізнатися, ознайомившись із керівництвом з експлуатації: “завантажити”
