A doua generație a popularului crossover BMW X5 E70 a fost produsă între 2007 și 2013 (2007, 2008, 2009, 2010, 2011, 2012 și 2013). În această perioadă, modelul a suferit un facelift. În acest articol veți găsi informații detaliate despre blocurile de siguranțe și relee BMW X5 E70: scheme de amplasare cu decodificare, destinația elementelor și veți afla, de asemenea, care siguranță este responsabilă pentru brichetă la acest model. Aceste cunoștințe vă vor ajuta să remediați rapid defecțiunile echipamentului electric al vehiculului dumneavoastră.
Cuprins
Bloc cu siguranțe și relee în habitaclu bmw e70
Acesta este amplasat în partea dreaptă, în zona picioarelor pasagerului din față. Pentru acces, coborâți sub torpedo și deșurubați cele trei șuruburi.
Îndepărtați capacul eliberat. Ridicați capul și în spațiul apărut deasupra, găsiți în partea dreaptă un șurub verde.
După deșurubarea acestuia, blocul de siguranțe va cădea pe podea (se va coborî).
Va arăta aproximativ astfel.
| Nr. | A | Descriere |
|---|---|---|
| F1 | 20 | |
| F2 | 10 | Acționare încuietoare torpedo |
| F3 | 7,5 | |
| F4 | 10 | Unitatea electronică de comandă a motorului |
| F5 | 10 | |
| F6 | 10 | |
| F7 | 5 | |
| F8 | 7,5 | |
| F9 | 15 | Claxon |
| F10 | 5 | |
| F11 | 20 | |
| F12 | 10 | Unitatea de comandă a echipamentului electric al coloanei de direcție |
| F13 | 15 | Unitatea electronică de comandă a cutiei de viteze |
| F14 | 10 | |
| F15 | 10 | Selector cutie de viteze |
| F16 | 7,5 | Întrerupător geamuri electrice |
| F17 | 7,5 | |
| F18 | 7,5 | |
| F19 | 5 | |
| F20 | — | |
| F21 | 30 | Încălzitor lunetă |
| F22 | — | |
| F23 | 40 | |
| F24 | 40 | Servodirecție |
| F25 | 30 | — |
| F26 | 30 | Pompă spălător faruri |
| F27 | 15 | Încuietoare centralizată |
| F28 | 15 | Încuietoare centralizată |
| F29 | 40 | Acționare electrică geamuri spate |
| F30 | 30 | Încuietoare centralizată |
| F31 | 40 | Acționare electrică geamuri spate |
| F32 | 40 | Compresor sistem suspensie activă |
| F33 | 30 | |
| F34 | 30 | |
| F35 | 30 | Comandă motor |
| F36 | 30 | Comandă motor |
| F37 | 30 | Motor electric ștergător lunetă |
| F38 | 30 | |
| F39 | 40 | |
| F40 | 30 | Unitatea electronică de comandă ABS |
| F41 | 7,5 | |
| F42 | 30 | Comandă motor |
| F43 | 30 | Comandă motor |
| F44 | 30 | Motor electric ștergător parbriz |
| Relee | ||
| 1 | Releu compresor suspensie activă | |
| 2 | Releu ștergător lunetă | |
| 3 | Releu motor electric ștergător parbriz | |
Blocuri cu siguranțe în portbagaj bmw e70
Blocul principal de siguranțe din compartimentul de montaj
Acesta este amplasat în partea dreaptă sub ornament. Pentru acces, trebuie să îndepărtați ornamentul din dreapta.
| Nr. | A | Decodificare |
|---|---|---|
| F91 | 30/40 | |
| F92 | 25 | unitatea de comandă a cutiei de transfer |
| F93 | 40 | |
| F94 | 30 | unitatea de comandă a frânei de staționare |
| F95 | 30/40 | |
| F96 | 40 | |
| F97 | 20 | Brichetă |
| F98 | 15/20 | |
| F99 | 40 | unitatea de comandă a acționării deschiderii/închiderii portierei posterioare |
| F100 | 20 | |
| F101 | 30 | |
| F102 | 30 | |
| F103 | 30 | Amplificator semnal de ieșire sistem audio |
| F104 | — | |
| F105 | 30 | |
| F106 | 7,5 | |
| F107 | 10 | |
| F108 | 5 | |
| F109 | 10 | Receptor sistem de navigație |
| F110 | 7,5 | |
| F111 | 20 | Siguranță brichetă (față) |
| F112 | 5 | |
| F113 | 20 | Siguranță brichetă (cotieră centrală) |
| F114 | 5 | |
| F115 | — | |
| F116 | 20 | Conector echipament electric remorcă |
| F117 | 20 | |
| F118 | 20 | — |
| F119 | 5 | Unitatea de comandă multimedia |
| F120 | 5 | unitatea de comandă a suspensiei active |
| F121 | 5 | Unitatea de comandă a acționării deschiderii/închiderii portierei posterioare |
| F122 | — | |
| F123 | — | |
| F124 | 5 | Bloc siguranțe/relee panou de bord |
| F125 | 5 | Unitatea de comandă a cutiei de transfer |
| F126 | 5 | |
| F127 | — | |
| F128 | — | |
| F129 | 5 | |
| F130 | — | |
| F131 | 5 | |
| F132 | 7,5 | |
| F133 | — | |
| F134 | 5 | Unitatea de comandă a echipamentului electric al coloanei de direcție |
| F135 | 20 | Unitatea de comandă a acționării deschiderii/închiderii portierei posterioare |
| F136 | 5 | |
| F137 | 5 | Sistem de navigație |
| F138 | — | |
| F139 | 20 | |
| F140 | 20 | Unitatea de comandă a încălzitorului scaunului față stânga |
| F141 | 20 | Unitatea de comandă a încălzitorului scaunului față dreapta |
| F142 | 20 | Unitatea de comandă multimedia |
| F143 | 25 | Unitatea de comandă a echipamentului electric al remorcii |
| F144 | 5 | Unitatea de comandă a echipamentului electric al remorcii |
| F145 | 10 | Motor electric mecanism auxiliar de închidere ușă (față dreapta) |
| F146 | 10 | Motor electric mecanism auxiliar de închidere ușă (față stânga) |
| F147 | 10 | Motor electric mecanism auxiliar de închidere ușă (spate stânga) |
| F148 | 10 | Motor electric mecanism auxiliar de închidere ușă (spate dreapta) |
| F149 | 5 | Comutator multifuncțional pe scaun (față stânga) |
| F150 | 5 | Comutator multifuncțional pe scaun (față dreapta) |
| Relee | ||
| 1 | Releu de decuplare circuit (Releu contact 30G) | |
În lateral pot fi amplasate unele relee, de exemplu releul de descărcare a contactului 15 K9.

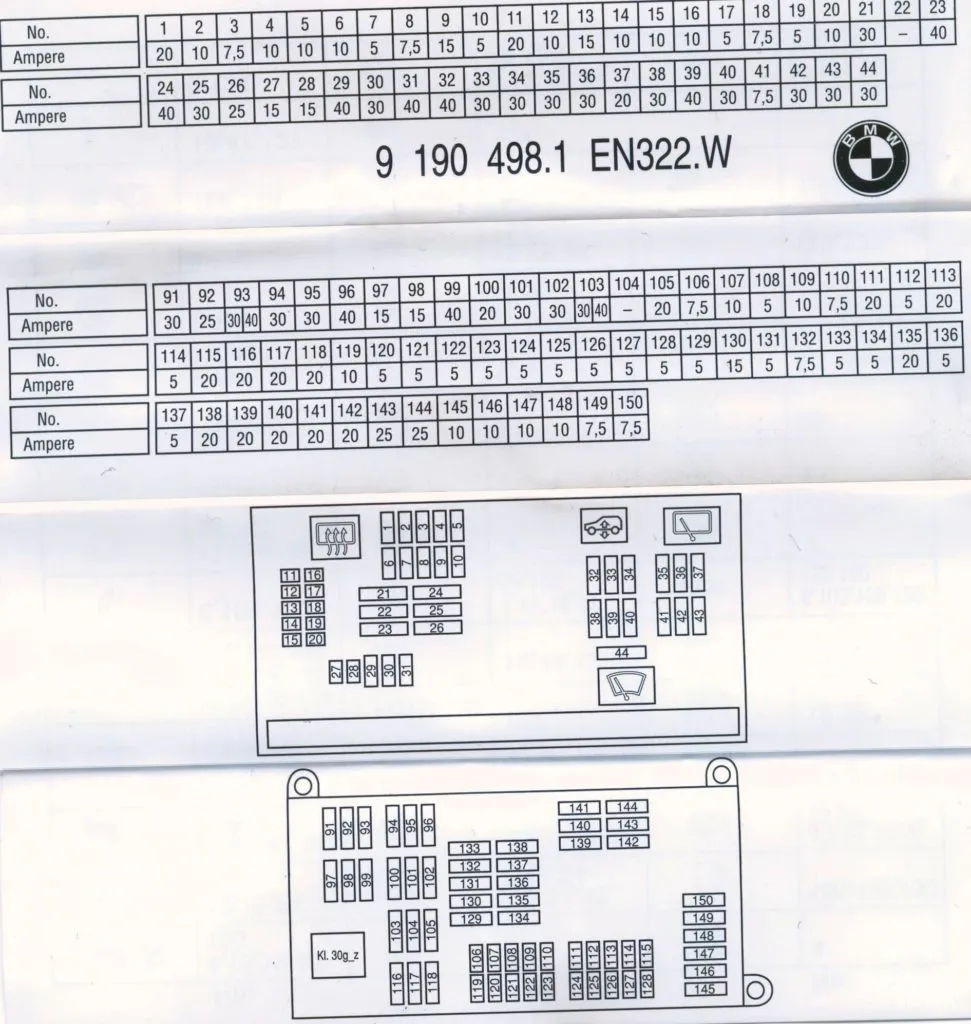

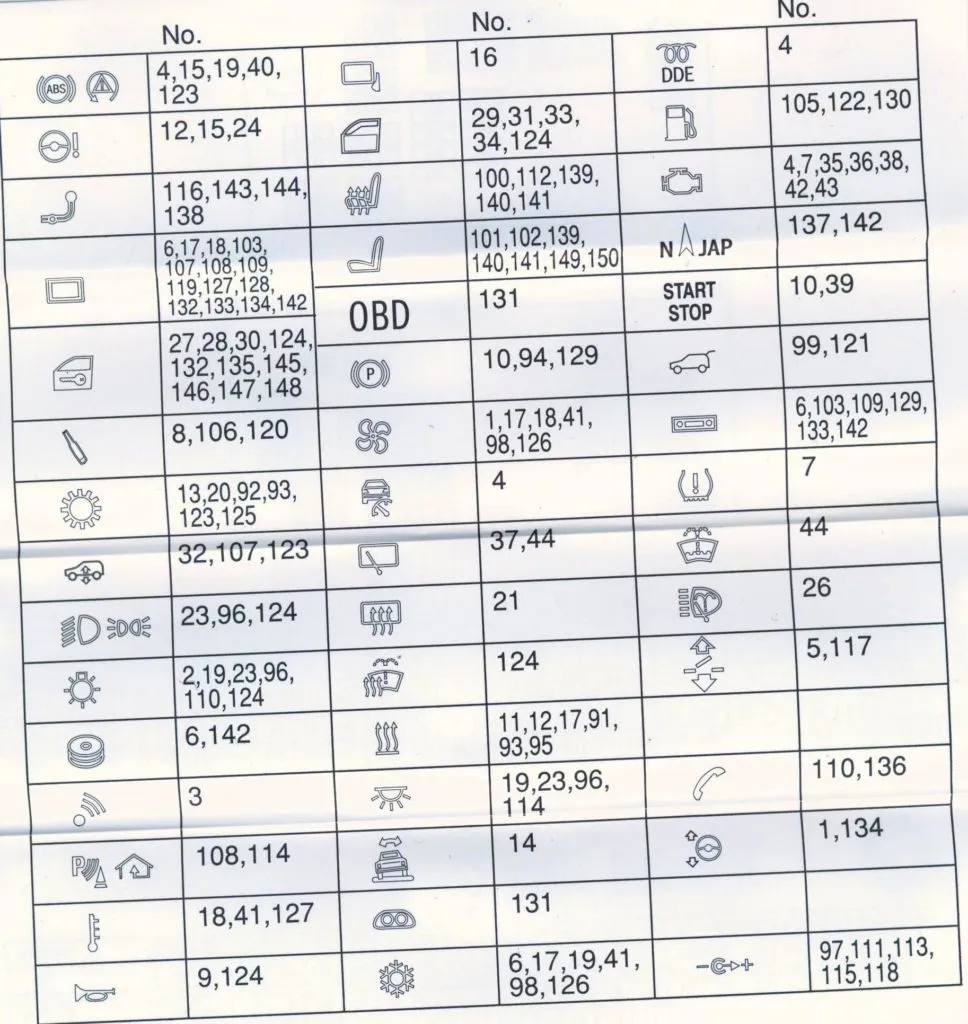

Informațiile actualizate privind amplasarea siguranțelor și releelor pentru vehiculul dumneavoastră se găsesc lângă acest bloc, sub formă de broșură.
Denumire
Pentru brichetă răspund mai multe siguranțe: 97, 111, 113, 115, 118.
Siguranțe de pe capacul bateriei
În capacul din plastic al bateriei se află siguranțe de mare putere.
| Nr. | A | Destinație |
|---|---|---|
| F171 | 100 | |
| F172 | 100 | |
| F173 | 250 | Bloc siguranțe/relee panou de bord |
| F174 | — | |
| F175 | — | |
| F176 | 80 | Releu unitate comandă înălțime de ridicare supapă |
| F177 | — |
Blocuri cu siguranțe și relee sub capotă x5 e70
În partea dreaptă, lângă ștergătoare, se află un bloc cu relee și siguranțe, acoperit cu un capac din plastic.
Numărul de siguranțe depinde de echipare și de anul de fabricație al bmw-ului dumneavoastră.
| Nr. | A | Descriere |
|---|---|---|
| F1 | 40 | Releu sistem comandă înălțime de ridicare supapă |
| 1 | Unitatea electronică de comandă a motorului | |
| 2 | Releu sistem comandă înălțime de ridicare supapă |
Pentru spălătorul de faruri răspunde siguranța numărul 26 din blocul din habitaclu.
