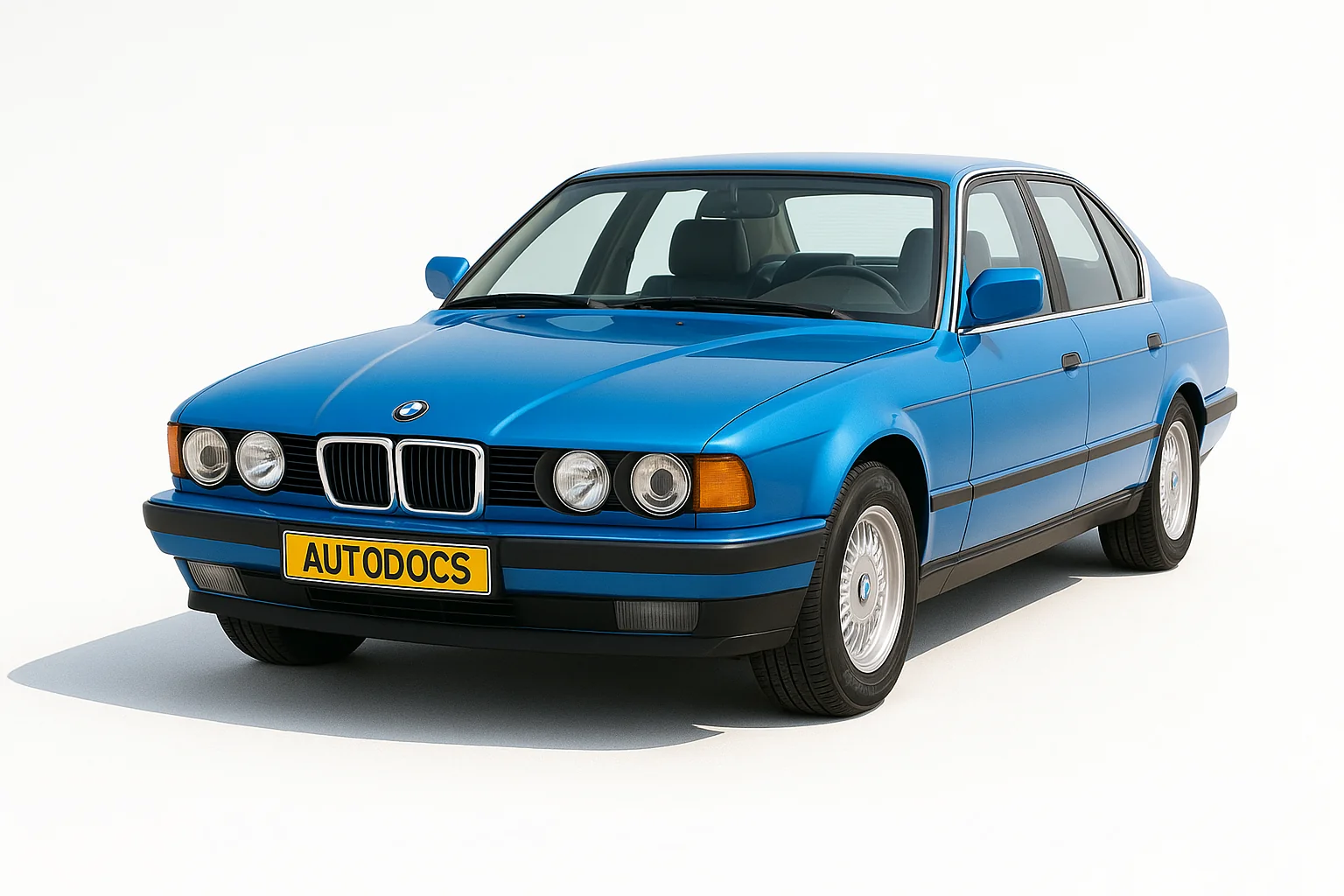

Друге покоління BMW 7 серії вийшло на автомобільний ринок в 1986 році і позначався цей кузов E32. Роки випуску: 1987, 1988, 1989, 1990, 1991, 1992, 1993 і 1994. Ми розглянемо основні блоки реле та запобіжники BMW е32 . Ця схема схожа з 34 кузовом (так само є додаткові блоки). Але все ж таки вони мають свої відмінності.
Представлена інформація носить довідковий характер і може відрізнятись від Вашої та залежить від року випуску та комплектації автомобіля.
Зміст
Блоки запобіжників та реле в моторному відсіку bmw e32
Головний блок із запобіжниками
Він розташований з лівого боку. Для доступу зніміть кришку захисту. На звороті повинна бути схема з актуальним описом елементів.
Загальна схема (одні з варіантів)
Розшифрування запобіжників
1. 15 А Вимикач стоп-сигналу.
Обмотка реле-переривника склоочисника вітрового скла.
Комбінація приборів.
Бортовий комп'ютер.
2. 7,5 А Обмотка реле увімкнення ближнього світла фар.
Реле обмотування включення далекого світла фар.
Контрольна лампа увімкнення далекого світла фар.
3. 10 А Обмотка реле включення протитуманних фар.
Лампи заднього протитуманного світла.
Реле сигналізації далекого світла фар.
Перемикач покажчиків повороту.
4. 7,5 А Лівий задній ліхтар.
5. 10 А Правий задній ліхтар.
Контрольна лампа аварійної сигналізації.
Лампи освітлення номерний знак.
Вимикач освітлення приладів.
Лампи освітлення органів керування.
Лампи висвітлення приладів.
6. 15 А Реле-переривник покажчиків повороту.
Датчик поштовхів та увімкнення сигналу тривоги протиугінного пристрою.
7. 15 А Лампи протитуманних фар.
Контрольна лампа включення протитуманних фар.
8. 7,5 А Лампи заднього протитуманного світла.
9. 15 А Звукові сигнали.
Циркуляційний насос обігрівача.
10. 7,5 А Ліва фара ближнього світла.
11. 7,5 А Права фара ближнього світла.
12. 15 А Вимикач світла заднього ходу.
Перемикач регулювання положення бічних дзеркал заднього виду.
Елементи обігріву жиклерів омивача вітрового скла.
Омивач вітрового скла.
13. 7,5 А Ліва фара далекого світла.
14. 7,5 А Права фара далекого світла.
15. 7,5 А Резервний.
16. 30 А Перемикач обігріву сидінь.
Перемикач регулювання положення поперекової подушки сидіння.
17. 7,5 А Контролер цифрової системи керування двигуном Motronic.
Вимикач важеля селектора АКПП.
Вимикач стоп-сигналу.
Комбінація приборів.
Обмотка реле приводу збирання підголівників заднього сидіння.
Протиугінний пристрій.
Бортовий комп'ютер.
Блок дистанційного керування централізованим блокуванням замків дверей.
18. 15 А Перемикач керування протисонячними шторками.
Задні плафони освітлення салону.
Радіоприймач («+» після включення запалювання).
Телефон (+ після включення запалювання).
19. 30 А Перемикач вентилятора обігрівача.
20. 10 А Комбінація приладів.
Годинник.
Бортовий комп'ютер.
21. 10 А Лампа освітлення багажного відділення.
Передній та задні плафони освітлення салону.
22. 30 А Омивач фар.
23. 15 А Електричний паливний насос.
24. 10 А Основний електронний блок керування електрообладнанням.
25. 30 А Електро вентилятор.
26. 30 А Прикурювач .
27. 7,5 А Блок керування обігрівачем.
Електромагнітні клапани обігрівача.
28. 15 А Обмотка реле обігріву заднього скла.
Вентилятор коробки електронних блоків керування у моторному відсіку.
Електронний блок керування підсилювачем кермового керування.
29. 7,5 А Обмотка реле увімкнення електровентилятора.
Обмотка реле увімкнення циркуляційного насоса обігрівача.
За прикурювач відповідає запобіжник номер 26 на 30А.
Призначення реле
- K1 - реле включення додаткового вентилятора охолодження
- K2 - реле звукового сигналу
- K3 - реле далекого світла фар
- K4 - реле ближнього світла фар
- K5 - реле обігріву дзеркал
- K6 - реле додаткового вентилятора системи охолодження
- K7 - реле обігріву заднього скла
- K8 - реле протитуманних фар
- K9 - реле задніх протитуманних ліхтарів
- K10 - реле включення освітлення приладової панелі, очищувач та омивач вітрового скла
- К16 – реле аварійної сигналізації
- N17 – реле переривника пристроїв керування.
- K51 – реле телефонного сигналу.
Додатковий блок із реле
Розташовується праворуч.
Тут є такі елементи:
- комп'ютер Motronic або DME;
- Блок круїз-контролю;
- Реле паливного насоса (оранжевий колір) та DME (білий);
- Комп'ютер АБС.
Блок реле та запобіжників у салоні
Він знаходиться під заднім сидінням і виглядає приблизно так.
Загальна схема
Стрілки позначені можливі місця розташування запобіжників.
Опис елементів схеми
30. 7,5 Основний електронний блок керування електрообладнанням.
Релейний блок.
Вимикач замку передніх лівих дверей (блокування).
Елементи обігріву замків дверей.
31 7,5 Вимикач замку передніх правих дверей (блокування).
Блок дистанційного керування блокуванням замків дверей.
Вимикач капота протиугінного пристрою.
Вимикач сидіння протиугінного пристрою.
Вимикач акумулятора протиугінного пристрою.
32 7,5 Блок керування протисонячними шторками.
33 7,5 Резервний.
34 30 Резервний.
35 30 Резервний.
36 30 Резервний.
37 Резервний.
38 Резервний.
39 Резервний.
40 10 Ел. двигун приводу регулювання підголівників заднього сидіння.
41 30 Радіоприймач («+» постійно).
42 30 Ел. двигун приводу регулювання положення лівого переднього сидіння.
43 30 Ел. двигун приводу регул-ки положення правого переднього сидіння.
44 30 Склоочисник вітрового скла.
45 Резервний.
46 30 Елемент обігріву заднього скла.
47 30 Основний електронний блок керування електрообладнанням.
48 Резервний.
49 Резервний.
50 30 Зчіпний пристрій для причепа.
51 25 Резервний.
52 10 Резервний.
53 10 Телефон (+ постійно).
54 15 Резервний.
Елементи реле можуть різнитися, залежно від комплектації автомобіля:
- А1 – головний модуль;
- А5 – реле головного модуля;
- K11 – реле склоочисника;
- К13 – реле протитуманних фар;
- К15 – реле захисту електромережі;
- К27 – реле обігріву лівого сидіння;
- К28 – реле обігріву правого сидіння;
- N13 – модуль контролю інфрачервоного пошуку.
додаткова інформація
Якщо після заміни запобіжника проблема збереглася, можлива причина в електросхемі або самому елементі. У даному відео ви можете переглянути ремонт (заміну) паливного насоса для даної моделі бмв.
