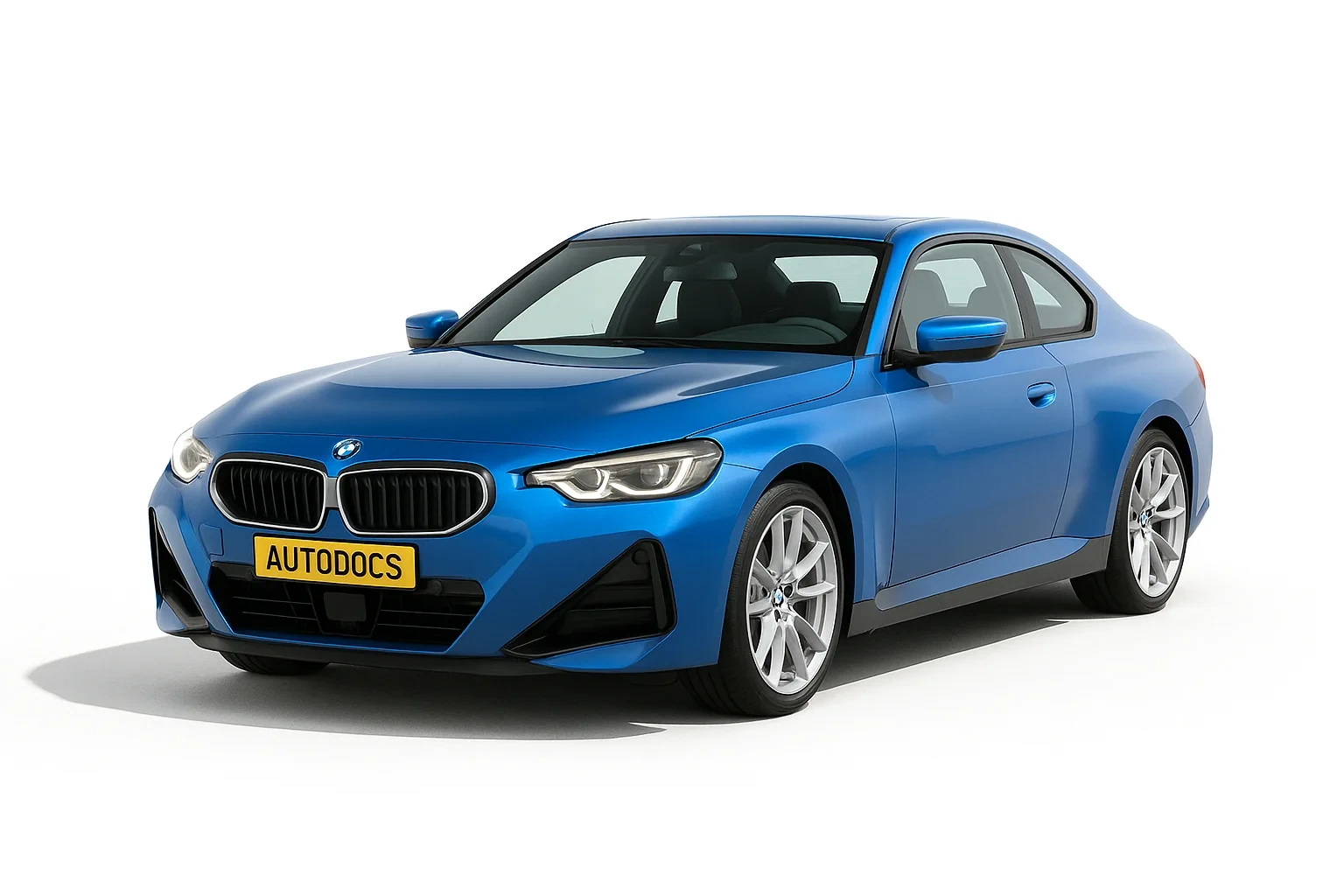

BMW 2 Series (G42) - друге покоління субкомпактного представницького купе BMW 2 Series, що випускалося у 2021, 2022, 2023, 2024 роках. М2 - G87 . У нашому пості ви знайдете опис запобіжників та реле BMW 2 G42 G87 зі схемами блоків запобіжників, їх розташуванням та фото прикладами виконання. Зазначимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Блоки в салоні
Блок із боку пасажира
З правого боку під бардачком, знаходиться блок із запобіжниками та реле.
| № | А | Опис |
|---|---|---|
| 20 | 30 | Електропривод склопідйомника дверей водія з електронікою, що управляє. |
| 21 | 30 | Склопідйомник переднього пасажира з керуючою електронікою |
| 22 | 30 | Задній електричний склопідйомник з боку водія з електронікою, що управляє. |
| 23 | 30 | Задній електричний склопідйомник з боку пасажира з електронікою, що управляє. |
| 24 | 30 | Ліва реверсивна електромоторна автоматична котушка (ремінь безпеки) |
| 25 | 20 | Функціональний центр даху |
| 26 | 40 | BCM |
| 27 | – | |
| 28 | 40 | Система динамічної стабілізації (DSC) |
| 29 | 20 | Електронне керування коробкою передач, роздавальна коробка |
| 30 | 15 | Медіасистема |
| 31 | 15 | |
| 32 | 5 | Панель управління центральної консолі, парковка |
| 33 | 5 | Акумулятор |
| 34 | 5 | Блок керування приладовою панеллю |
| 35 | – | |
| 36 | 5 | Функціональний центр на даху (картографічний ліхтар, внутрішнє освітлення, навколишнє освітлення) |
| 37 | 5 | центральний замок |
| 38 | 5 | Електронний модуль зовнішньої ручки дверей водія |
| 39 | 60 | BCM |
| 40 | 40 | Двигун вентилятора з вихідним каскадом |
| 41 | – | |
| 46 | 20 | Прикурювач , термоелектричний підсклянник |
| 47 | 20 | Управління двигуном |
| 48 | 20 | Підігрів сидінь |
| 49 | 10 | Електричне регулювання рульової колонки |
| 50 | 30 | Підігрів сидінь |
| 51 | 30 | Управління двигуном |
| 52 | 20 | Електронний блок обігріву сидіння |
| 53 | 30 | Модуль причепа |
| 54 | 20 | Автономний додатковий обігрівач |
| 55 | 30 | Модуль сидіння (з модулем сидіння), блок перемикачів регулювання сидіння (без модуля сидіння) |
| 56 | 30 | Модуль сидіння (з модулем сидіння), блок перемикачів регулювання сидіння (без модуля сидіння) |
| 57 | 10 | Електричне регулювання рульової колонки |
| 59 | 5 | Електрохромне внутрішнє дзеркало заднього виду |
| 60 | 5 | Помічник водія |
| 61 | 5 | Підсвічування центральної оббивки задніх дверей (з боку водія), підсвічування кишені задніх дверей (з боку водія), підсвічування внутрішніх ручок задніх дверей (з боку водія), підсвічування обшивки задніх дверей з боку водія (зверху), підсвічування заднього лівого динаміка, додатковий водяний насос (Дизель) |
| 62 | 5 | Акумулятор, підсвічування динаміка панелі приладів, освіжувач повітря, CD-привід, іонізатор, стартер-генератор 48В (B57, B58) |
| 63 | 5 | Вимикач освітлення ящика рукавички, система камери водія, блок управління живленням 48 В (PCU48), акумуляторна батарея 48 В |
| 64 | 5 | Блок клапанів регулювання ширини спинки сидіння водія, блок клапанів поперекової опори водія, блок перемикачів регулювання сидіння (з боку водія), задній ліхтар у просторі для ніг (з боку водія), підсвічування спинки сидіння водія, USB-порт для зарядки, модуль накачування переднього лівого сидіння |
| 65 | 5 | Блок клапанів регулювання ширини спинки переднього пасажира, Блок клапанів поперекової опори переднього пасажира, Блок перемикачів регулювання сидіння (з боку переднього пасажира), Заднє освітлення простору для ніг (з боку переднього пасажира), Підсвічування задньої панелі спинки переднього пасажира, USB-роз'єм для заряджання №2, Модуль накачування переднього правого сидіння |
| 66 | 5 | Верхнє центральне підсвічування панелі приладів, верхнє підсвічування панелі приладів з боку переднього пасажира, нижнє центральне підсвічування панелі приладів, нижнє підсвічування панелі приладів з боку водія/пасажира, освітлення простору для ніг спереду ліворуч і праворуч |
| 67 | 5 | Блок перемикачів на двері водія, Блок перемикачів на сидіння водія, Підсвічування внутрішньої ручки дверей водія, Підсвічування оббивки дверей водія (в центрі), Підсвічування кишені дверей водія, Підсвічування передньої лівої середньочастотної динаміки, Переднє ліве високочастотний динамік Освітлення |
| 68 | 5 | Зовнішнє дзеркало пасажира, Розподільний блок дверей пасажира, Підсвічування внутрішньої ручки дверей пасажира, Підсвічування обшивки дверей переднього пасажира (центр), Підсвічування кишені дверей переднього пасажира, Підсвічування обшивки дверей переднього пасажира (зверху), Підсвічування переднього правого середньочастотного динаміка, Підсвічування переднього |
| 69 | 5 | Жалюзі радіатора (верхні, нижні) |
| 70 | 5 | Задній розподільний щиток, реле відключення електро вентилятора, електровентилятор |
| 71 | 5 | Камера кругового огляду (з камерою кругового огляду), камера заднього виду |
| 72 | 7,5 | Управління двигуном |
| 73 | 5 | Блок керування приладовою панеллю |
| 74 | 10 | USB-роз'єм |
| 75 | 10 | Модуль безпеки під час зіткнення |
| 76 | 5 | Помічник водія |
За роботу прикурювач відповідає запобіжник номер 46 на 20А.
Блок запобіжників
Відділ із запобіжниками встановлений в електронному блоці управління BDC (Body Domain Controller), який кріпиться на правій стійці під обшивкою салону з правого боку пасажира.
| № | А | Позначення |
|---|---|---|
| 1 | 5 | Блок перемикачів на рульовій колонці, передні центральні вентиляційні грати, панель керування аудіосистемою, блок керування освітленням, головний пристрій |
| 2 | 7.5 | Діагностичний роз'єм, електронна система регулювання дорожнього просвіту, платформа вертикальної динаміки |
| 3 | 7.5 | Система опалення/кондиціювання повітря, функціональний модуль задніх дверей, датчик дощу/світла/сонця/конденсації |
| 4 | 5 | Електронний модуль зовнішньої ручки дверей з боку пасажира, електронний модуль зовнішньої ручки задніх дверей з боку водія, електронний модуль зовнішньої ручки дверей з боку заднього пасажира, блок керування живленням, блок телематичного зв'язку |
| 5 | 20 | Реле блокування, реле розблокування (двері, лючок паливного бака) |
| 6 | 20 | Реле блокування дверей водія, реле блокування (замок дверей водія, замок дверей переднього пасажира, замок задніх дверей з боку водія, замок дверей з боку заднього пасажира, привод центрального замку лючка бензобака) |
Блок з боку водія
Під панеллю приладів з боку водія розташований ще один блок із запобіжниками та реле.
Сам блок виглядатиме приблизно отак.
| № | А | Призначення |
|---|---|---|
| 101 | – | |
| 102 | 7,5 | Електроніка, керування двигуном |
| 103 | – | |
| 104 | – | |
| 105 | ||
| 106 | – | |
| 107 | 10 | Управління двигуном, Гібрид: Модуль управління паливним баком під тиском |
| 108 | – | |
| 109 | – | |
| 110 | – | |
| 111 | – | |
| 112 | – | |
| 113 | – | |
| 114 | – | |
| 115 | – | |
| 116 | – | |
| 117 | 30 | Гібрид: Автоматична коробка передач, роздавальна коробка |
| 118 | 5 | Додатковий електричний обігрівач, підсвічування переднього середньочастотного динаміка |
| 119 | – | |
| 120 | – | |
| 121 | – | |
| 122 | – | |
| 123 | – | |
| 124 | – | |
| 125 | – | |
| 126 | – | |
| 127 | – | |
| 128 | – | |
| 129 | – | |
| 130 | – | |
| 131 | – | |
| Реле | ||
| R1 | – | |
| R2 | релейна клема 30B | |
Блок у багажнику
Блок запобіжників та реле
У багажному відсіку, з правого боку під захисною кришкою, знаходиться основний блок запобіжників і реле.
Звіряйте призначення зі своєю схемою на буклеті.
