BMW E90 este platforma din a cincea generație a Seria 3 BMW, care include mai multe variante de caroserie. Producția sedanului (E90) a început în 2005. În 2006 au fost prezentate break-ul (E91), coupe-ul (E92) și cabrioletul (E93). Gama de modele a fost produsă între 2005 și 2013, incluzând anii 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 și 2013. În această perioadă, mașina a trecut printr-un restyling. În acest articol veți găsi informații detaliate despre cutiile de siguranțe și relee pentru toate modificările BMW E90, E91, E92 și E93.
La diferite modele, lista de amplasare a siguranțelor poate diferi ușor; prezentăm schemele celor mai răspândite modificări ale BMW Seria 3.
Cuprins
Cutia de siguranțe BMW E90

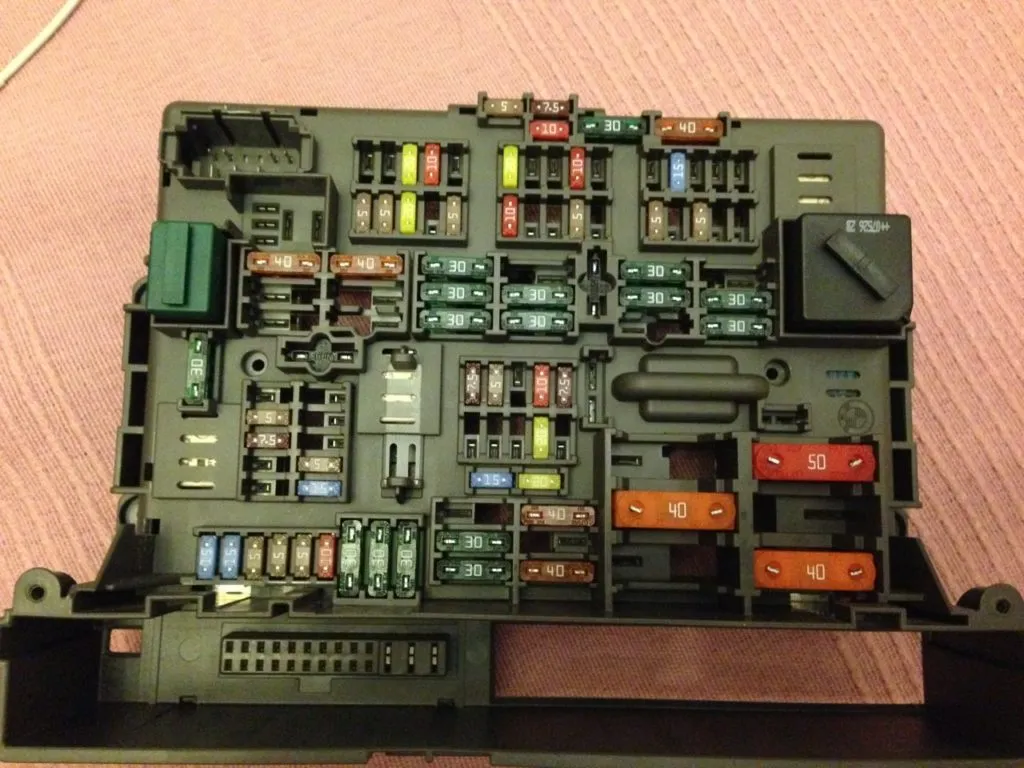

Aceasta se află în torpedou (numit și cutie de mănuși). Pentru acces, rotiți cele două elemente de fixare și scoateți capacul de protecție. Dacă întâmpinați dificultăți, urmăriți videoclipul de la sfârșitul articolului.
Pe partea interioară a capacului de protecție ar trebui să se afle o broșură cu amplasarea siguranțelor și releelor dumneavoastră. Arată aproximativ astfel.
Varianta 1
| Nr. | A | Descriere |
|---|---|---|
| F1 | 15 | ^08/05: Unitatea electronică de comandă a cutiei de viteze |
| F2 | 5 | Unitatea de comandă pentru selectarea antenei |
| F3 | — | |
| F4 | 5 | Unitatea de comandă a blocării contactului |
| F5 | 7,5 | |
| F6 | 15 | Unitatea electronică de comandă a cutiei de viteze |
| F7 | 20 | Unitatea de comandă a încălzitorului auxiliar |
| F8 | 5 | |
| F9 | 10 | Unitatea de comandă pentru menținerea distanței (regulator de viteză) |
| F10 | 15 | Unitatea de comandă a mecanismului de pliere a dispozitivului de tractare |
| F11 | 10 | Sistemul audio |
| F12 | 20 | |
| F13 | 5 | |
| F14 | — | |
| F15 | — | |
| F16 | 15 | Semnalizatoare sonore |
| F17 | — | |
| F18 | 5 | CD-changer |
| F19 | 7,5 | |
| F20 | 5 | |
| F21 | 7,5 | |
| F22 | 10 | Unitatea de comandă pentru menținerea distanței (regulator de viteză) |
| F23 | 10 | |
| F24 | 5 | Unitatea de comandă a sistemului de control al presiunii în anvelope |
| F25 | 10 | |
| F26 | 10 | Telematica BMW E90 |
| F27 | 5 | |
| F28 | 5 | |
| F29 | 5 | |
| F30 | 20 | Siguranța brichetei BMW Seria 3 E90 |
| F31 | 30 | 08/05: Sistemul ABS |
| F32 | 30 | |
| F33 | 30 | Acționare electrică a scaunelor față |
| F34 | 30 | Amplificator de semnal de ieșire al sistemului audio |
| F35 | 20 | 08/05: Comanda motorului |
| F36 | 30 | |
| F37 | 30 | Acționare electrică a scaunelor față |
| F38 | 30 | |
| F39 | 30 | Ștergător de parbriz |
| F40 | 20 | |
| F41 | 30 | |
| F42 | 30 | |
| F43 | 30 | Spălătoare faruri |
| F44 | 30 | Unitatea de comandă a echipamentului electric al remorcii |
| F45 | 20 | |
| F46 | 30 | Încălzitor hayon |
| F47 | 20 | |
| F48 | — | |
| F49 | 30 | Încălzire scaune față |
| F50 | 40 | |
| F51 | 50 | Unitatea de comandă a blocării contactului |
| F52 | 50 | |
| F53 | 50 | |
| F54 | 60 | Comanda motorului |
| F55 | — | |
| F56 | 15 | Închidere centralizată BMW E90 |
| F57 | 15 | Închidere centralizată |
| F58 | 5 | |
| F59 | 5 | Unitatea de comandă a echipamentului electric al coloanei de direcție |
| F60 | 7,5 | Unitatea electronică de comandă a climatizării |
| F61 | 10 | |
| F62 | 30 | Acționare electrică a geamurilor electrice spate |
| F63 | 30 | |
| F64 | 30 | Acționare electrică a geamurilor electrice spate |
| F65 | 40 | Sistemul ABS |
| F66 | 50 | |
| F67 | 50 | Unitatea de comandă a motorului electric al ventilatorului climatizării/încălzirii |
| F68 | — | |
| F69 | 50 | Motorul electric al ventilatorului sistemului de răcire |
| F70 | — | |
| Relee | ||
| 1 | Releu motor electric ștergător parbriz | |
| 2 | Releu încălzitor hayon | |
| 3 | Releu ștergător hayon | |
| 4 | ||
| 5 | Releu pompă spălătoare faruri | |
| 6 | Releu pompă sistem alimentare aer pe evacuare | |
Menționăm separat siguranța brichetei.
Varianta 2
(model restilizat)
| Nr. | A | Denumire |
|---|---|---|
| F1 | 10 | Unitatea de comandă a acționării arcului de siguranță |
| F2 | 5 | |
| F3 | — | |
| F4 | 5 | Unitatea de comandă a blocării contactului |
| F5 | 20 | Pompă de combustibil |
| F6 | 15 | 08/07: Unitatea electronică de comandă a cutiei de viteze |
| F7 | 20 | Unitatea de comandă a încălzitorului auxiliar |
| F8 | 20 | Amplificator de semnal de ieșire al sistemului audio |
| F9 | 10 | Unitatea de comandă pentru menținerea distanței (regulator de viteză) |
| F10 | 15 | Unitatea de comandă a mecanismului de pliere a dispozitivului de tractare |
| F11 | 10 | ^08/07 Sistemul audio |
| F12 | 20 | |
| F13 | 5 | Unitatea de comandă a sistemului de control al presiunii în anvelope |
| F14 | — | |
| F15 | 5 | Senzor de calitate aer (sistem climatizare) |
| F16 | 15 | ^08/07 Semnalizatoare sonore |
| F17 | 10 | |
| F18 | 5 | Unitatea de comandă pentru selectarea antenei |
| F19 | 7,5 | Sistem antifurt |
| F20 | 5 | |
| F21 | 7,5 | |
| F22 | 10 | Unitatea de comandă pentru menținerea distanței (regulator de viteză) |
| F23 | 10 | |
| F24 | 5 | Unitatea de comandă a sistemului de control al presiunii în anvelope |
| F25 | 10 | Unitatea de control a centurilor de siguranță |
| F26 | 10 | Telematică |
| F27 | 5 | |
| F28 | 5 | |
| F29 | 5 | Încălzire scaune |
| F30 | 20 | Brichetă |
| F31 | 20 | Unitatea de comandă multimedia |
| F32 | 30 | Unitatea de comandă a acționării electrice a scaunului față stânga |
| F33 | 5 | |
| F34 | 5 | CD-changer |
| F35 | 30 | Sistemul ABS |
| F36 | 30 | |
| F37 | 10 | |
| F38 | 30 | |
| F39 | 30 | |
| F40 | 7.5 | |
| F41 | 30 | |
| F42 | 40 | |
| F43 | 30 | Spălătoare faruri |
| F44 | 30 | Unitatea de comandă a echipamentului electric al remorcii |
| F45 | 40 | |
| F46 | 30 | Încălzitor hayon |
| F47 | 20 | Conector echipament electric remorcă |
| F48 | — | |
| F49 | 30 | 08/07:Unitatea de comandă a acționării electrice a scaunului față dreapta |
| F50 | 10 | Unitatea electronică de comandă a motorului |
| F51 | 50 | Unitatea de comandă a blocării contactului |
| F52 | 20 | |
| F53 | 20 | |
| F54 | 30 | Unitatea de comandă a echipamentului electric al remorcii |
| F55 | — | |
| F56 | 15 | Închidere centralizată |
| F57 | 15 | Închidere centralizată |
| F58 | 5 | |
| F59 | 5 | Unitatea de comandă a echipamentului electric al coloanei de direcție |
| F60 | 7,5 | Unitatea electronică de comandă a climatizării |
| F61 | 10 | |
| F62 | 30 | Acționare electrică a geamurilor electrice spate |
| F63 | 30 | |
| F64 | 30 | Acționare electrică a geamurilor electrice spate |
| F65 | 40 | Sistemul ABS |
| F66 | 50 | |
| F67 | 30 | Unitatea de comandă a motorului electric al ventilatorului climatizării/încălzirii |
| F68 | 40 | |
| F69 | 50 | Motorul electric al ventilatorului sistemului de răcire |
| F70 | — | |
| F71 | 20 | Conector echipament electric remorcă |
| F72 | — | |
| F73 | — | |
| F74 | 10 | |
| F75 | 10 | |
| F76 | 20/30 | |
| F77 | 30 | |
| F78 | 30 | |
| F79 | 30 | |
| F80 | — | |
| F81 | 30 | Unitatea de comandă a echipamentului electric al remorcii |
| F82 | — | |
| F83 | — | |
| F84 | 30 | Spălătoare faruri |
| F85 | — | |
| F86 | — | |
| F87 | — | |
| F88 | 20 | ^08/07:Comanda motorului |
| F89 | De rezervă | |
| F90 | De rezervă | |
| F91 | De rezervă | |
| F92 | De rezervă | |
| F93 | De rezervă | |
| F94 | De rezervă | |
| F95 | De rezervă | |
| Relee | ||
| 1 | Releu ștergător hayon | |
| 2 | Releu motor electric ștergător parbriz | |
| 3 | ||
Pentru brichetă răspunde siguranța numărul 30 de 20A.
Informații suplimentare
În acest videoclip, puteți vedea cum se accesează cutia de siguranțe și un exemplu de restabilire a funcționalității închiderii centralizate la BMW E90.
Ghid de întreținere și exploatare
Doriți să aflați mai multe informații despre BMW E90, studiați manualele de exploatare: “descărcare”
