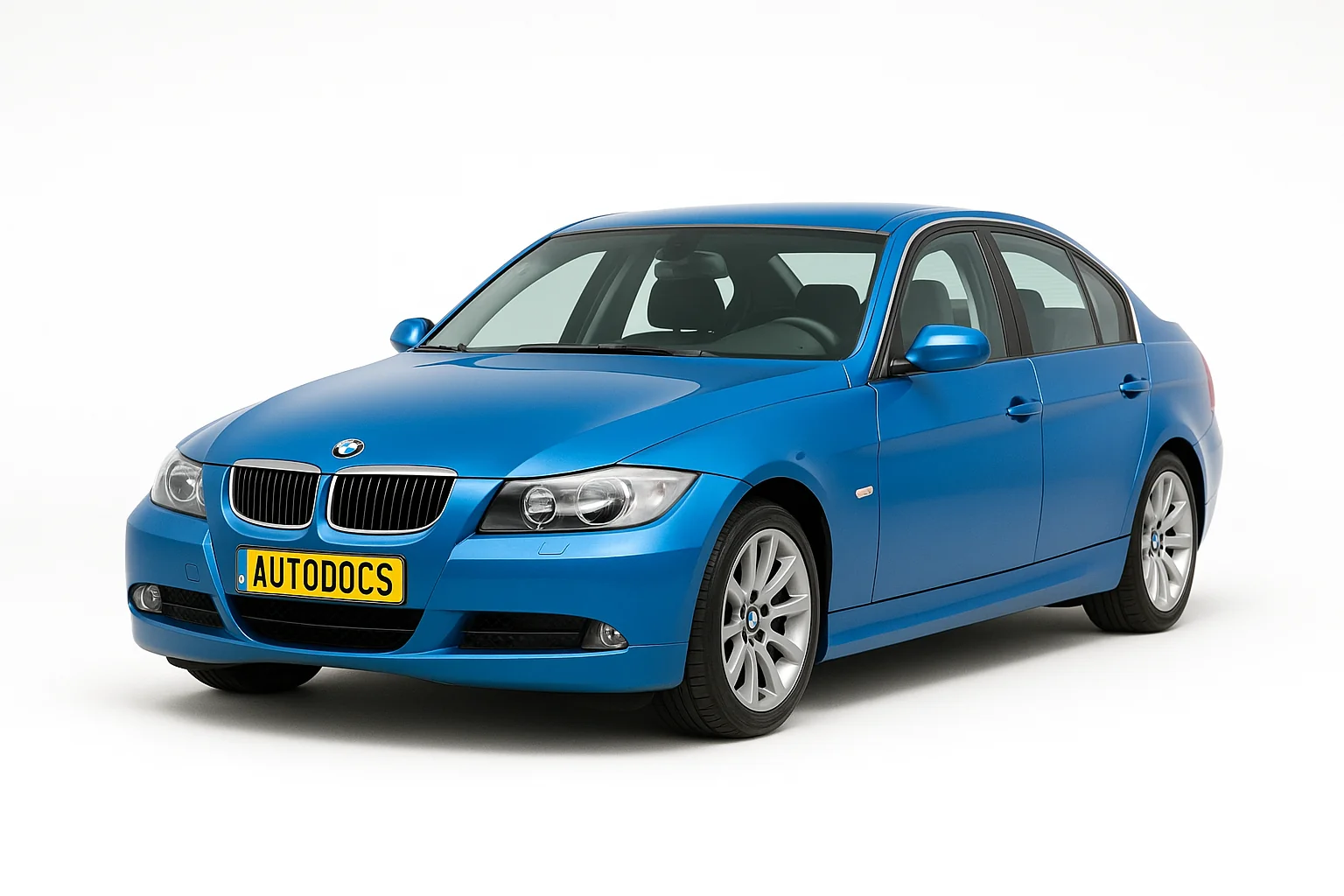

BMW E90/E91/E92/E93 выпускался в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
На разных моделях, список расположения предохранителей может немного отличаться, мы представляем схемы самых распространенных модификаций BMW 3-series.
Блок предохранителей бмв е90
Он находится в бардачке (еще его называют вещевой ящик). Для доступа окрутите два фиксатора и снимите защитную крышку. Если с этим возникли затруднение, посмотрите видео в конце статьи.
На обратной стороне защитной крышке должна находится брошюра с Вашим расположением предохранителей и реле. Выглядит она примерно так.
Вариант 1
| № | A | Описание |
|---|---|---|
| F1 | 15 | ^08/05: Электронный блок управления КПП |
| F2 | 5 | Блок управления выбором антенны |
| F3 | — | |
| F4 | 5 | Блок управления замком зажигания |
| F5 | 7.5 | |
| F6 | 15 | Электронный блок управления КПП |
| F7 | 20 | Блок управления дополнительным отопителем |
| F8 | 5 | |
| F9 | 10 | Блок управления поддержанием дистанции(круиз-контроль) |
| F10 | 15 | Блок управления механизмом складывания буксировочного устройства |
| F11 | 10 | Аудиосистема |
| F12 | 20 | |
| F13 | 5 | |
| F14 | — | |
| F15 | — | |
| F16 | 15 | Звуковые сигналы |
| F17 | — | |
| F18 | 5 | CD-чейнджер |
| F19 | 7.5 | |
| F20 | 5 | |
| F21 | 7.5 | |
| F22 | 10 | Блок управления поддержанием дистанции (круиз-контроль) |
| F23 | 10 | |
| F24 | 5 | Блок управления системы контроля давления в шинах |
| F25 | 10 | |
| F26 | 10 | Телематика бмв е90 |
| F27 | 5 | |
| F28 | 5 | |
| F29 | 5 | |
| F30 | 20 | Предохранитель прикуривателя BMW 3 E90 |
| F31 | 30 | 08/05: Система ABS |
| F32 | 30 | |
| F33 | 30 | Электропривод передних сидений |
| F34 | 30 | Усилитель выходного сигнала аудиосистемы |
| F35 | 20 | 08/05: Управление двигателем |
| F36 | 30 | |
| F37 | 30 | Электропривод передних сидений |
| F38 | 30 | |
| F39 | 30 | Очиститель лобового стекла |
| F40 | 20 | |
| F41 | 30 | |
| F42 | 30 | |
| F43 | 30 | Омыватели фар |
| F44 | 30 | Блок управления электрооборудованием прицепа |
| F45 | 20 | |
| F46 | 30 | Обогреватель заднего стекла |
| F47 | 20 | |
| F48 | — | |
| F49 | 30 | Подогреватель передних сидений |
| F50 | 40 | |
| F51 | 50 | Блок управления замком зажигания |
| F52 | 50 | |
| F53 | 50 | |
| F54 | 60 | Управление двигателем |
| F55 | — | |
| F56 | 15 | Центральный замок бмв е90 |
| F57 | 15 | Центральный замок |
| F58 | 5 | |
| F59 | 5 | Блок управления электрооборудованием рулевой колонки |
| F60 | 7.5 | Электронный блок управления кондиционером |
| F61 | 10 | |
| F62 | 30 | Электропривод задних стеклоподъемников |
| F63 | 30 | |
| F64 | 30 | Электропривод задних стеклоподъемников |
| F65 | 40 | Систeмa ABS |
| F66 | 50 | |
| F67 | 50 | Блок управления электродвигателем вентилятора кондиционера/отопителя |
| F68 | — | |
| F69 | 50 | Электродвигатель вентилятора системы охлаждения |
| F70 | — | |
| Реле | ||
| 1 | Реле электродвигателя очистителя лобового стекла | |
| 2 | Реле обогревателя заднего стекла | |
| 3 | Реле очистителя заднего стекла | |
| 4 | ||
| 5 | Реле насоса омывателя фар | |
| 6 | Реле насоса системы подачи воздуха на выпуск | |
Отдельно выделим предохранитель прикуривателя.
Вариант 2
(рестайлинговая модель)
| № | A | Обозначение |
|---|---|---|
| F1 | 10 | Блок управления приводом дуги безопасности |
| F2 | 5 | |
| F3 | — | |
| F4 | 5 | Блок управления замком зажигания |
| F5 | 20 | Топливный насос |
| F6 | 15 | 08/07: Электронный блок управления КПП |
| F7 | 20 | Блок управления дополнительным отопителем |
| F8 | 20 | Усилитель выходного сигнала аудиосистемы |
| F9 | 10 | Блок управления поддержанием дистанции (круиз-контроль) |
| F10 | 15 | Блок управления механизмом складывания буксировочного устройства |
| F11 | 10 | ^08/07 Аудиосистема |
| F12 | 20 | |
| F13 | 5 | Блок управления системы контроля давления в шинах |
| F14 | — | |
| F15 | 5 | Датчик чистоты воздуха (система кондиционирования) |
| F16 | 15 | ^08/07 Звуковые сигналы |
| F17 | 10 | |
| F18 | 5 | Блок управления выбором антенны |
| F19 | 7.5 | Противоугонная система |
| F20 | 5 | |
| F21 | 7.5 | |
| F22 | 10 | Блок управления поддержанием дистанции(круиз-контроль) |
| F23 | 10 | |
| F24 | 5 | Блок управления системы контроля давления в шинах |
| F25 | 10 | Блок контроля ремней безопасности |
| F26 | 10 | Тематика |
| F27 | 5 | |
| F28 | 5 | |
| F29 | 5 | Подогреватель сидений |
| F30 | 20 | Прикуриватель |
| F31 | 20 | Мультимедийный блок управления |
| F32 | 30 | Блок управления электроприводом левого переднего сиденья |
| F33 | 5 | |
| F34 | 5 | CD-чейнджер |
| F35 | 30 | Система ABS |
| F36 | 30 | |
| F37 | 10 | |
| F38 | 30 | |
| F39 | 30 | |
| F40 | 7.5 | |
| F41 | 30 | |
| F42 | 40 | |
| F43 | 30 | Омыватели фар |
| F44 | 30 | Блок управления электрооборудованием прицепа |
| F45 | 40 | |
| F46 | 30 | Обогреватель заднего стекла |
| F47 | 20 | Разъем электрооборудования прицепа |
| F48 | — | |
| F49 | 30 | 08/07:Блок управления электроприводом правого переднего сиденья |
| F50 | 10 | Электронный блок управления двигателем |
| F51 | 50 | Блок управления замком зажигания |
| F52 | 20 | |
| F53 | 20 | |
| F54 | 30 | Блок управления электрооборудованием прицепа |
| F55 | — | |
| F56 | 15 | Центральный замок |
| F57 | 15 | Центральный замок |
| F58 | 5 | |
| F59 | 5 | Блок управления электрооборудованием рулевой колонки |
| F60 | 7.5 | Электронный Блок управления кондиционером |
| F61 | 10 | |
| F62 | 30 | Электропривод задних стеклоподъемников |
| F63 | 30 | |
| F64 | 30 | Электропривод задних стеклоподъемников |
| F65 | 40 | Система ABS |
| F66 | 50 | |
| F67 | 30 | Блок управления электродвигателем вентилятора кондиционера/отопителя |
| F68 | 40 | |
| F69 | 50 | Электродвигатель вентилятора системы охлаждения |
| F70 | — | |
| F71 | 20 | Разъем электрооборудования прицепа |
| F72 | — | |
| F73 | — | |
| F74 | 10 | |
| F75 | 10 | |
| F76 | 20/30 | |
| F77 | 30 | |
| F78 | 30 | |
| F79 | 30 | |
| F80 | — | |
| F81 | 30 | Блок управления электрооборудованием прицепа |
| F82 | — | |
| F83 | — | |
| F84 | 30 | Омыватели фар |
| F85 | — | |
| F86 | — | |
| F87 | — | |
| F88 | 20 | ^08/07:Управление двигателем |
| F89 | Запасной | |
| F90 | Запасной | |
| F91 | Запасной | |
| F92 | Запасной | |
| F93 | Запасной | |
| F94 | Запасной | |
| F95 | Запасной | |
| Реле | ||
| 1 | Реле очистителя заднего стекла | |
| 2 | Реле электродвигателя очистителя лобового стекла | |
| 3 | ||
За прикуриватель отвечает предохранитель номер 30 на 20А.
Руководство по обслуживанию и эксплуатации
Хотите узнать больше информации о bmw e90, изучите руководств по эксплуатации: “скачать”
Частые вопросы: предохранители и реле BMW E90/E91/E92/E93 (2005–2013)
Где находится блок предохранителей на BMW E90/E91/E92/E93 (2005–2013)?
Где искать блоки на BMW E90/E91/E92/E93 (2005–2013): Блок управления электрооборудованием рулевой колонки. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на BMW E90/E91/E92/E93 (2005–2013)?
Найдите позицию прикуривателя в таблице на странице BMW E90/E91/E92/E93 (2005–2013) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на BMW E90/E91/E92/E93 (2005–2013) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на BMW E90/E91/E92/E93 (2005–2013)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на BMW E90/E91/E92/E93 (2005–2013)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на BMW E90/E91/E92/E93 (2005–2013)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на BMW E90/E91/E92/E93 (2005–2013)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей BMW E90/E91/E92/E93 (2005–2013)?
Схема и таблица предохранителей BMW E90/E91/E92/E93 (2005–2013) — на этой странице: Блок предохранителей бмв е90, Руководство по обслуживанию и эксплуатации. Сохраните страницу — номиналы соответствуют штатной комплектации.
