BMW E38 este un automobil care reprezintă a 3-a generație a Seriei 7 a companiei BMW. Acest model a fost produs în anii 1994, 1995, 1996, 1997, 1998, 1999, 2000 și 2001. În acest timp, automobilul a suferit un restyling. Vom analiza locația și descrierea detaliată a cutiilor de siguranțe și relee BMW E38 cu scheme în limba rusă.
Cuprins
Cutia de siguranțe sub capotă BMW E38
Această cutie este situată în dreapta-spate a compartimentului motor.
Pe aceeași cutie din plastic este aplicată informația actuală privind siguranțele pentru modelul dumneavoastră. Noi prezentăm informații generale, care pot diferi și depind de echipare și de anul de fabricație.
Tabel cu descrierea
| 1 | |
| 2 | |
| 3 | 30A Ștergătoare de parbriz |
| 4 | 30A Sistem de curățare faruri + spălător parbriz |
| 5 | 15A Claxon |
| 6 | 20A Interior + lumini de mers + spălător parbriz |
| 7 | 7,5A Climatizare |
| 8 | 30A Oglindă exterioară reglabilă + Sistem central de blocare + Elevatoare electrice pentru geamuri |
| 9 | 20A Ventilator auxiliar |
| 10 | 25A Control automat al stabilității |
| 11 | 15A Climatizor + Ventilator auxiliar + Încălzitor lunetă + Încălzire parbriz + Încălzitor de preîncălzire |
| 12 | 15A Reglarea coloanei de direcție |
| 13 | – |
| 14 | – |
| 15 | 30A Reglarea scaunului șoferului + coloanei de direcție |
| 16 | 30A Încălzire scaun pasager + perdea de protecție solară |
| 17 | 10A – |
| 18 | 5A – |
| 19 | 5A – |
| 20 | 5A Climatizor + Ventilator auxiliar] + Încălzitor lunetă + Încălzire parbriz + Încălzitor de preîncălzire |
| 21 | 5A Deschidere pentru uși de garaj + Cheltuieli generale [Jpn] |
| 22 | 10A Gestionarea motorului |
| 23 | 5A Tablou de bord + modul de iluminare |
| 24 | 5A Gestionarea motorului |
| 25 | – |
| 26 | 5A Claxon + Tablou de bord + modul de iluminare |
| 27 | 5A Display informațional multifuncțional |
| 28 | 5A Telecomandă + Ștergătoare de parbriz |
| 29 | 30A Sistem central de blocare + Elevator pentru geam |
| 30 | 10A Șaibe de încălzire + încălzire parbriz [w / 20] |
| 31 | 30A Oglindă exterioară reglabilă + Sistem central de blocare + Elevator electric pentru geamuri |
| 32 | 30A Ventilator suplimentar climatizor |
| 33 | 25A ABS |
| 34 | 30A Ventilator auxiliar |
| 35 | – |
| 36 | 10A Încălzire volan |
| 37 | – |
| 38 | 5A Ventilator auxiliar |
| 39 | 15A Încălzire scaune |
| 40 | 5A – |
| 41 | 5A Tablou de bord + modul de iluminare |
| 42 | 7,5A Priza încărcător (brichetă) |
| 43 | 5A Airbag |
| 44 | 5A Imobilizare |
| 45 | 5A Airbag |
| 46 | 5A Monitor integrat + Radio + Telefon |
| 47 | 5A Volan multifuncțional + display informațional multifuncțional |
| 48 | 10A Reglarea scaunului din spate + Perdea culisantă |
Pentru brichetă răspunde siguranța numărul 42.

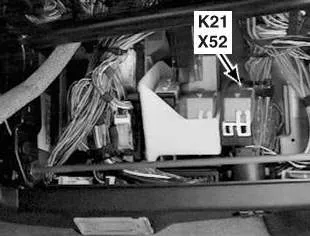

Cutia cu relee în habitaclu
Se află în spatele torpedoului. Aici sunt amplasate releele ventilatorului, compresorului și alte elemente.
Cutia cu siguranțe și relee din portbagajul BMW E38
Se află în dreapta în compartimentul portbagaj, deasupra bateriei, sub tapițerie.
Descrierea
| Releu încălzitor autonom | |
| Releu circuite principale de aprindere | |
| Releu pompă de combustibil | |
| Releu încălzitor lunetă | |
| 49 | (15A) Sistem de ventilație autonomă |
| 50 | (15A) Încălzitor autonom |
| 51 | (20A) Trapă |
| 52 | (30A) Siguranța brichetă BMW E38 |
| 53 | (20A) Acționare electrică scaun spate |
| 54 | — |
| 55 | (7,5A) Ștergătoare parbriz, servodirecție |
| 56 | (15A) Sistem antifurt |
| 57 | (15A) Pompă de combustibil |
| 58 | (5A) Sistem antifurt, încuietoare centrală |
| 59 | (30A) Încălzitor lunetă |
| 60 | — |
| 61 | (20A) Motor electric ventilator climatizor — spate |
| 62 | (5A) Oglindă retrovizoare interioară |
| 63 | (15A) Încălzitor scaun spate |
| 64 | (5A) Sistem de parcare |
| 65 | (15A) Sistem de control al suspensiei |
| 66 | (5A) Brichetă |
| 67 | — |
| 68 | (5A) Motor electric ventilator climatizor — spate |
| 69 | (30A) Sistem de navigație, sistem audio |
| 70 | (10A) Telefon |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | — |
| 75 | — |
| 76 | — |
| 77 | — |
Pentru brichetă răspunde siguranța numărul 52 de 30A.
Informații suplimentare
Una dintre problemele frecvente ale acestei serii este ștergătoarele care nu funcționează. Iată un exemplu de reparație. Acolo puteți vedea și locația cutiei cu siguranțe.
Manual de întreținere și exploatare
Aveți nevoie de mai multe informații despre automobilul E38, descărcați manualul original de exploatare BMW.
