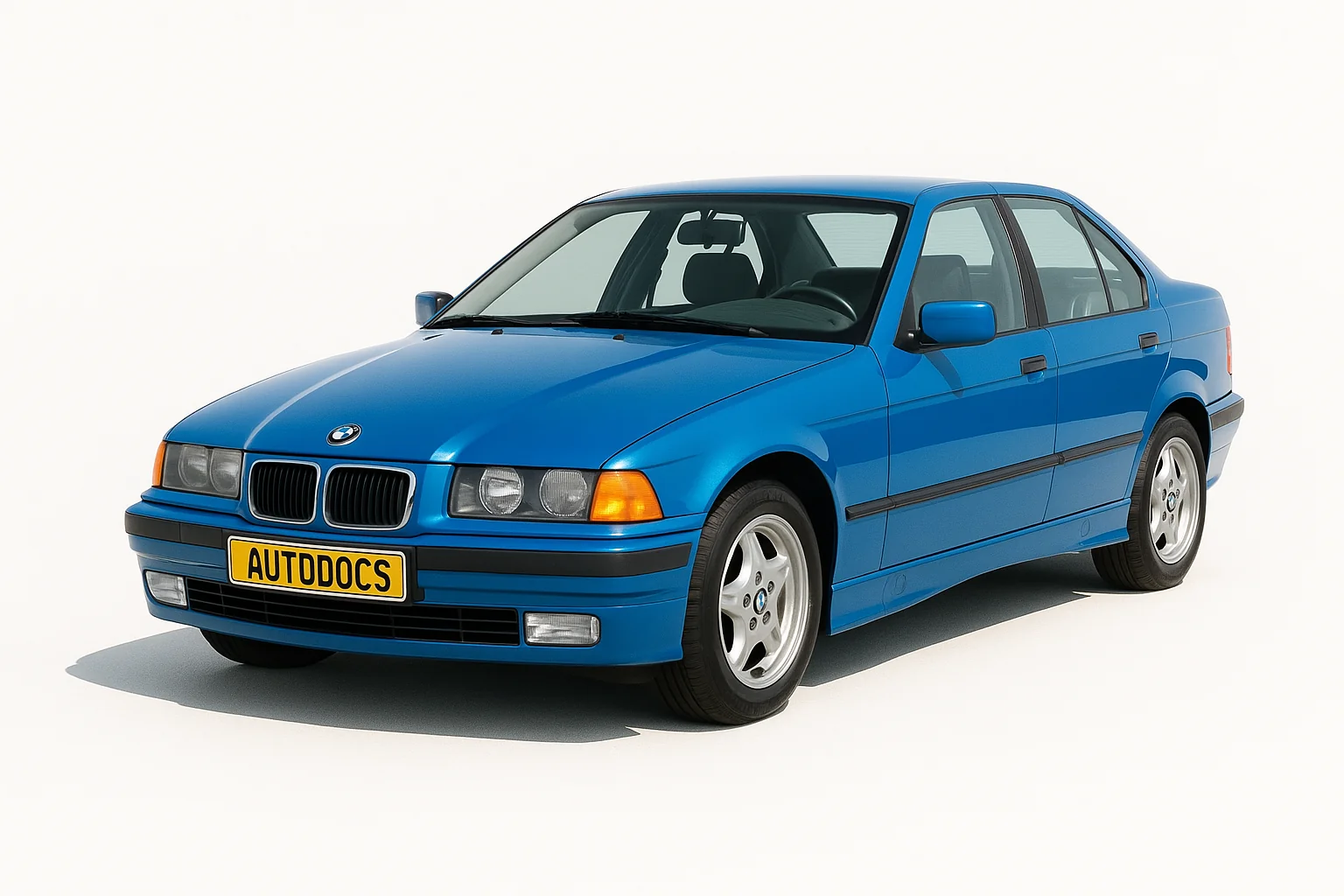

Пропонуємо ознайомитися зі схемами запобіжників та реле бмв е36 . E36 – третє покоління BMW 3 серії. Випускався даний автомобіль в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 роках і ще до 2000 випускалися компакт-моделі за версією E36-го кузова.
У дизельних версіях запобіжники розміщені в двох коробках, одна з яких встановлена в моторному відсіку, як і в бензинових, а друга — під заднім сидінням. Найпотужніший запобіжник на 80 А. встановлений біля акумуляторної батареї під заднім сидінням і захищає весь ланцюг, що живиться від акумулятора.
Зміст
Блок під капотом
Блок запобіжників та реле
Він розташований під капотом праворуч ближче до водія під чорною кришкою.
фотографія блоку
Загальна схема запобіжників BMW E36
Опис
| 1 | Реле паливного насосу |
| 2 | Реле електронного блоку керування двигуном |
| 3 | Реле кисневого датчика |
| 4 | Реле звукового сигналу |
| 5 | Реле протитуманних фар |
| 6 | Реле фар |
| 7 | Реле далекого світла фар |
| 8 | Реле аварійної сигналізації |
| 9 | Реле електродвигуна вентилятора обігрівача |
| 10 | Реле обігрівача заднього скла |
| 11 | Запобіжне реле ABS |
| 12 | Реле насосу ABS |
| 13 | Реле 2 електродвигуна вентилятора системи охолодження |
| 14 | Реле електромагнітної муфти компресора кондиціонера |
| 15 | Реле 1 електродвигуна вентилятора системи охолодження |
| F1 | (30A) Люк |
| F2 | (15A) Роз'єм електроустаткування причепа |
| F3 | (30A) Омивач/очисник фар |
| F4 | (15A) Підігрівач сидіння |
| F5 | (30A) Електропривод сидіння |
| F6 | (20A) Обігрівач заднього скла |
| F7 | (5A) Обігрівач замку запалювання, центральний замок, протиугінна система, привод даху, що складається. |
| F8 | (15A) Звуковий сигнал |
| F9 | (20A) Аудіосистема |
| F10 | (30A) Електронний блок керування ABS/TCS, система активної підвіски |
| F11 | (7,5A) Фара-ліва |
| F12 | (7,5A) Фара-права |
| F13 | (5A) Електропривод склопідйомників – зад. (2-дверні моделі) |
| F14 | (30A) Електропривод склопідйомників |
| F15 | (7,5A) Протитуманні фари-передні, комбінація приладів |
| F16 | (5А) Блок керування двигуном, кондиціонер |
| F17 | (7,5A) Задні протитуманні ліхтарі |
| F18 | (15A) Паливний насос |
| F19 | (15A/30A) Електропривод склопідйомників-зад. (4-дверні моделі/кабріолет) |
| F20 | (10A) Система кондиціювання/опалення |
| F21 | (5A) Електронний блок керування ABS/TCS, система активної підвіски |
| F22 | (5A) Протитуманні фари |
| F23 | (5A) Підігрівачі сидінь, комбінація приладів, годинник, маршрутний комп'ютер, покажчики повороту, система ABS, лампа освітлення моторного відсіку, обігрівач, обігрівач заднього скла, протитуманні фари, реле фар |
| F24 | (15A) Обігрівачі форсунок омивача лобового скла, електропривод дзеркал заднього виду на дверях, система паркування |
| F25 | (5A) Вимикач освітлення (фари/протитуманні фари) |
| F26 | (10A) Ліхтарі заднього ходу, селектор КПП, кисневий датчик, діагностичний роз'єм, підігрівач палива |
| F27 | (5A) Антиблокувальна система гальм/протибуксувальна система, комбінація приладів, маршрутний комп'ютер |
| F28 | (5A) Електронний блок керування двигуном, електронний блок керування протибуксувальної системи, блок керування системою підтримки швидкості |
| F29 | (7,5A) Далеке світло - ліва фара |
| F30 | (7,5A) Далеке світло- права фара |
| F31 | (15A) Комбінація приладів, годинник, маршрутний комп'ютер, протиугінна система, блок керування сигналом системи центрального замку, система кондиціювання |
| F32 | (30A) Запобіжник прикурювача |
| F33 | (10A) Передні/задні габарити-лев. Лампа освітлення моторного відсіку, лампи освітлення салону, роз'єм зарядки, протиугінна система, телефон, обігрівач замка двері |
| F34 | (30A) Лампи покажчиків повороту/аварійної сигналізації, датчик удару (протиугінна система), протиугінна система |
| F35 | (25A) Центральний замок, привод даху, що складається. |
| F36 | (30A) Блок керування очищувачем/омивачем лобового скла |
| F37 | (10A) Передні та задні габарити -праві |
| F38 | (30A) ABS |
| F39 | (7,5A) Реле електромагнітної муфти компресора кондиціонера |
| F40 | (30A) Електропривод сидіння |
| F41 | (30A) Електродвигун вентилятора конденсатора кондиціонера |
| F42 | (7,5A) Система SRS, система захисту при перекиданні (кабріолет) |
| F43 | (5A) Лампи освітлення салону, протиугінна система, центральний замок, телефон, привод даху, що складається. |
| F44 | (15A) Блок управління очищувачами/омивача лобового скла, лампа підсвічування речового ящика, аудіосистема, протиугінна система |
| F45 | (7,5A) Маршрутний комп'ютер, допоміжний блок сигналізації |
| F46 | (7,5A) Комбінація приладів, стоп-сигнали, система підтримки швидкості |
Звіряйте подану інформацію з Вашим описом на звороті кришки. У даному варіанті за прикурювач відповідає номер 32 на 30А.
K2 – реле звукового сигналу;
K4 – реле нагнітачів опалення;
K10 - запобіжне реле ABS;
K13 – реле обігрівача заднього скла;
K16 - реле-переривник покажчиків поворотів та аварійної сигналізації;
K19 – реле компресора кліматичної установки;
K21 – реле електроприводу вентилятора радіатора (кліматичне встановлення) 1-го ступеня;
K22 – реле електроприводу вентилятора радіатора (кліматичне встановлення) 2-го ступеня;
K46 – реле фар далекого світла;
K47 – реле протитуманних фар;
K48 – реле фар ближнього світла;
K75 – реле двигуна насоса ABC;
K6300 – головне реле системи запалювання/уприскування Motronic;
K6301 – реле паливного насосу;
K6303 – реле обігріву лямбда-зонду.
Блок у салоні
Блок реле
Знаходиться під панеллю приладів ліворуч.
Для авто, що випускалися до 1996 року.
| 1 | Реле електроприводу склопідйомників/люка |
| 2 | Блок керування (при аварії) |
| 3 | Реле електродвигуна вентилятора обігрівача |
| 4 | Реле очищувача/омивача фар |
| 5 | Блок керування очищувачем лобового скла/фар |
| 6 | Реле електродвигуна приводу склопідйомника - зад. 2-дверні моделі |
Для авто, що випускалися після 1996 року.
| 1 | Реле електроприводу склопідйомників/люка |
| 2 | Блок керування (приварі) |
| 3 | Реле електродвигуна вентилятора обігрівача |
| 7 | Запобіжник 48 (40A), AC - 316i/318i |
- 48 – 40А Вентилятор (висока швидкість)
- 50 – 5А Клапан рециркуляції відпрацьованих газів, Клапан вугільного фільтра
додаткова інформація
Відео приклад відновлення реле аварійної сигналізації на BMW е36.
Електросхема бмв е36
Якщо поле заміни запобіжника проблема залишилася можлива, причина в проводці або електрообладнанні автомобіля. Ось повна електро схема bmw e36: " завантажити "
