Vă propunem să vă familiarizați cu schemele siguranțelor și releelor bmw e36. E36 – a treia generație a BMW Seria 3. Acest automobil a fost produs în anii 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 și până în anul 2000 au fost produse modelele compact pe baza caroseriei E36 hatchback.
La versiunile diesel, siguranțele sunt amplasate în două cutii, dintre care una este montată în compartimentul motor, ca și la benzinare, iar a doua — sub scaunul din spate. Cea mai puternică siguranță de 80 A este montată lângă bateria acumulatorului sub scaunul din spate și protejează întregul circuit alimentat de la acumulator.
Cuprins
Blocul sub capotă
Cutia siguranțelor și releelor

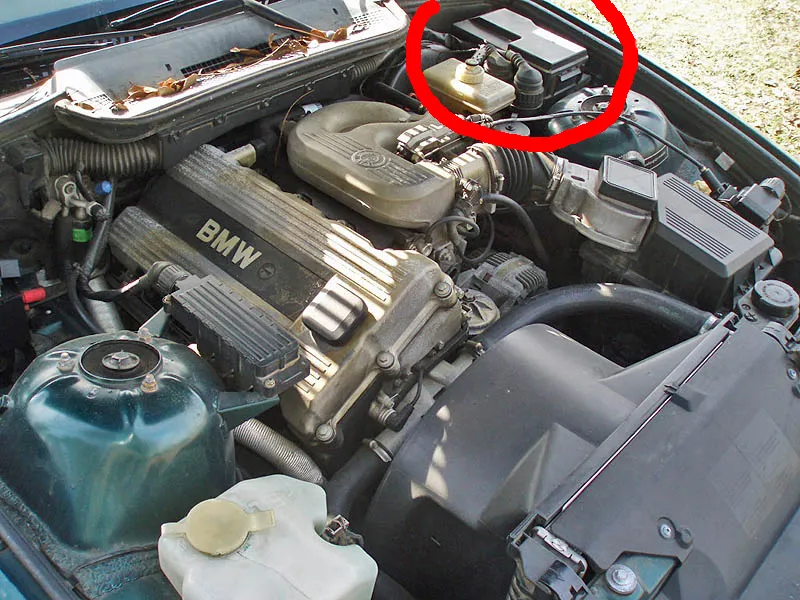

Este amplasată sub capotă, în partea dreaptă, mai aproape de șofer, sub capacul negru.

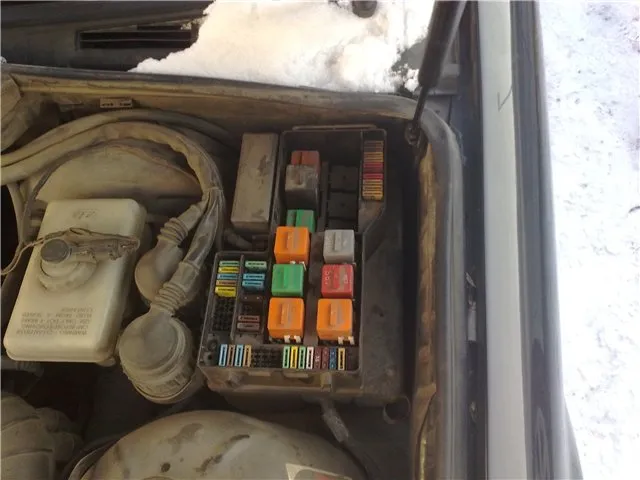

fotografia cutiei
Schema generală a siguranțelor BMW E36
Descriere
| 1 | Releu pompă combustibil |
| 2 | Releu unitate electronică de comandă motor |
| 3 | Releu senzor oxigen |
| 4 | Releu semnal sonor |
| 5 | Releu faruri ceață |
| 6 | Releu faruri |
| 7 | Releu faruri drum lung |
| 8 | Releu semnalizare avarie |
| 9 | Releu motor electric ventilator instalație încălzire |
| 10 | Releu încălzire lunetă spate |
| 11 | Releu de siguranță ABS |
| 12 | Releu pompă ABS |
| 13 | Releu 2 motor electric ventilator sistem răcire |
| 14 | Releu ambreiaj electromagnetic compresor climatizare |
| 15 | Releu 1 motor electric ventilator sistem răcire |
| F1 | (30A) Trapă |
| F2 | (15A) Conector instalație electrică remorcă |
| F3 | (30A) Spălător / curățător faruri |
| F4 | (15A) Încălzitor scaun |
| F5 | (30A) Acționare electrică scaun |
| F6 | (20A) Încălzire lunetă spate |
| F7 | (5A) Încălzitor broască contact, închidere centralizată, sistem antitransport, acționare plafon rabatabil |
| F8 | (15A) Semnal sonor |
| F9 | (20A) Sistem audio |
| F10 | (30A) Unitate electronică de comandă ABS/TCS, sistem suspensie activă |
| F11 | (7,5A) Far - stânga |
| F12 | (7,5A) Far - dreapta |
| F13 | (5A) Acționare electrică geamuri – spate (modele 2-uși) |
| F14 | (30A) Acționare electrică geamuri |
| F15 | (7,5A) Faruri ceață - față, combinatie instrumente |
| F16 | (5А) Unitate comandă motor, climatizare |
| F17 | (7,5A) Faruri ceață spate |
| F18 | (15A) Pompă combustibil |
| F19 | (15A/30A) Acționare electrică geamuri - spate (modele 4-uși/cabriolet) |
| F20 | (10A) Sistem climatizare/încălzire |
| F21 | (5A) Unitate electronică de comandă ABS/TCS, sistem suspensie activă |
| F22 | (5A) Faruri ceață |
| F23 | (5A) Încălzitoare scaune, combinatie instrumente, ceas, calculator de bord, indicatoare direcție, sistem ABS, lampă iluminare compartiment motor, instalație încălzire, încălzire lunetă spate, faruri ceață, releu faruri |
| F24 | (15A) Încălzitoare jeturi spălător parbriz, acționare electrică oglinzi retrovizoare montate pe uși, sistem parcare |
| F25 | (5A) Întrerupător iluminare (faruri/faruri ceață) |
| F26 | (10A) Faruri mers marșarier, selector cutie viteze, senzor oxigen, conector diagnostic, încălzitor combustibil |
| F27 | (5A) Sistem de frânare antiblocare/sistem anti-derapaj, combinatie instrumente, calculator de bord |
| F28 | (5A) Unitate electronică de comandă motor, unitate electronică de comandă sistem anti-derapaj, unitate comandă sistem menținere viteză |
| F29 | (7,5A) Drum lung — far stânga |
| F30 | (7,5A) Drum lung - far dreapta |
| F31 | (15A) Combinație instrumente, ceas, calculator de bord, sistem antitransport, unitate comandă semnal sistem închidere centralizată, sistem climatizare |
| F32 | (30A) Siguranță brichetă |
| F33 | (10A) Lămpi poziție față/spate - stg. Lampă iluminare compartiment motor, lămpi iluminare habitaclu, conector încărcare, sistem antitransport, telefon, încălzitor broască ușă |
| F34 | (30A) Lămpi indicatoare direcție/semnalizare avarie, senzor șoc (sistem antitransport), sistem antitransport |
| F35 | (25A) Închidere centralizată, acționare plafon rabatabil |
| F36 | (30A) Unitate comandă ștergător/spălător parbriz |
| F37 | (10A) Lămpi poziție față și spate - dreapta |
| F38 | (30A) ABS |
| F39 | (7,5A) Releu ambreiaj electromagnetic compresor climatizare |
| F40 | (30A) Acționare electrică scaun |
| F41 | (30A) Motor electric ventilator condensator climatizare |
| F42 | (7,5A) Sistem SRS, sistem protecție la răsturnare (cabriolet) |
| F43 | (5A) Lămpi iluminare habitaclu, sistem antitransport, închidere centralizată, telefon, acționare plafon rabatabil |
| F44 | (15A) Unitate comandă ștergătoare/spălător parbriz, lampă iluminare torpedou, sistem audio, sistem antitransport |
| F45 | (7,5A) Calculator de bord, unitate semnalizare auxiliară |
| F46 | (7,5A) Combinație instrumente, stopuri, sistem menținere viteză |
Comparați informațiile prezentate cu descrierea de pe spatele capacului. În această variantă, pentru brichetă răspunde numărul 32 de 30A.
K2 – releu semnal sonor;
K4 – releu ventilator instalație încălzire;
K10– releu de siguranță ABS;
K13 – releu încălzire lunetă spate;
K16– releu-întrerupător indicatoare direcție și semnalizare avarie;
K19 – releu compresor instalație climatică;
K21 – releu acționare electrică ventilator radiator (instalație climatică) treapta 1;
K22 – releu acționare electrică ventilator radiator (instalație climatică) treapta 2;
K46 – releu faruri drum lung;
K47 – releu faruri ceață;
K48 – releu faruri drum scurt;
K75 – releu motor pompă ABC;
K6300 – releu principal sistem aprindere/injecție Motronic;
K6301 – releu pompă combustibil;
K6303 – releu încălzire sondă lambda.
Blocul din habitaclu
Cutia releelor
Se află sub bord, în stânga.
Pentru automobile produse înainte de 1996.
| 1 | Releu acționare electrică geamuri/trapă |
| 2 | Unitate de comandă (la avarie) |
| 3 | Releu motor electric ventilator instalație încălzire |
| 4 | Releu ștergător/spălător faruri |
| 5 | Unitate comandă ștergător parbriz/faruri |
| 6 | Releu motor electric acționare geam — spate modele 2-uși |
Pentru automobile produse după 1996.
| 1 | Releu acționare electrică geamuri/trapă |
| 2 | Unitate de comandă (avarie) |
| 3 | Releu motor electric ventilator instalație încălzire |
| 7 | Siguranță 48 (40A), AC — 316i/318i |
- 48 – 40A Ventilator (viteză mare)
- 50 – 5A Supapă recirculare gaze de eșapament, Supapă filtru cărbune
Informații suplimentare
Exemplu video de refacere a releului de semnalizare avarie la bmw e36.
Schema electrică bmw e36
Dacă după înlocuirea siguranței problema persistă, cauza poate fi în cablaj sau în echipamentul electric al automobilului. Iată schema electrică completă bmw e36: “descărcare”
