Volkswagen Touran 2-го поколения выпускался в 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 и 2025 годах с обозначением 5T. За это время модель получила обновление. В этой публикации вы можете найти описание предохранителей и реле Volkswagen Touran 2-го поколения со схемами блоков, их расположением и примерами исполнения на фото. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличаться от показанного и зависит от года выпуска и уровня электрооборудования вашего автомобиля.

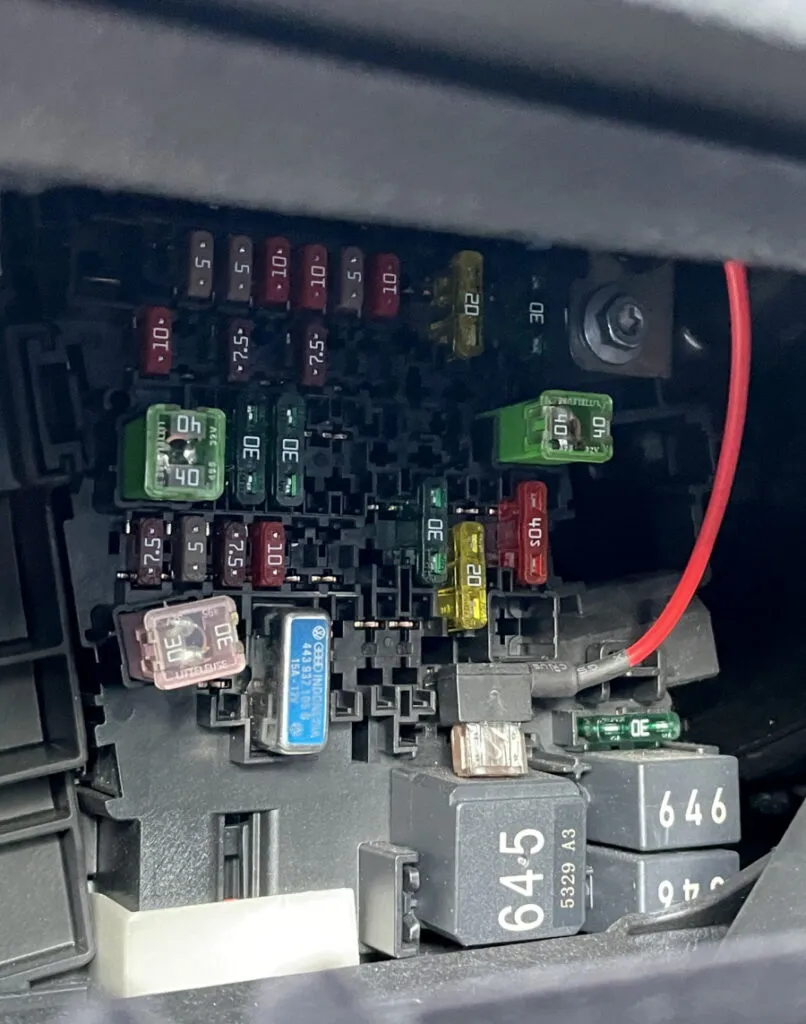

Блоки в салоне

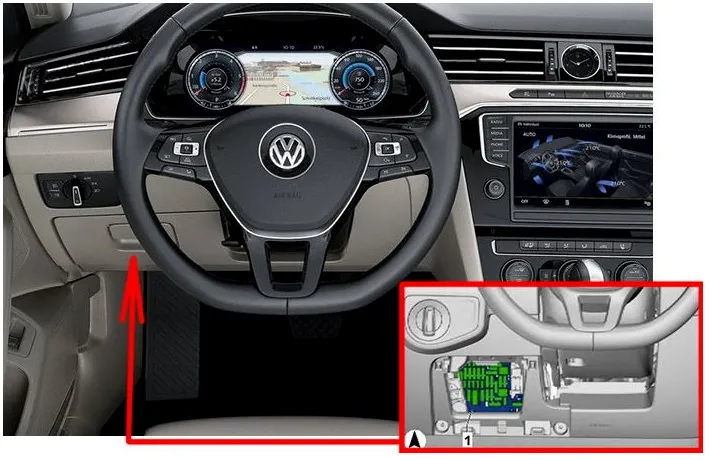

Расположен под панелью приборов, со стороны водителя, за бардачком.
| № | A | Назначение |
|---|---|---|
| 1 | 30 | Блок управления подогревателя агента восстановления -J891- |
| 2 | 10 | Блок управления электроники рулевой колонки -J527- |
| 3 | – | – |
| 4 | 7.5/10 | Звуковой сигнал охранной сигнализации -H12- |
| 5 | 5/7.5 | Интерфейс диагностики шины данных -J533- |
| 6 | 5/7.5 | Рычаг селектора -E313- |
| 7 | 10 | Блок управления отопления и кондиционирования -EX21- Блок управления и отображения для системы кондиционирования задней части -E265- Приемник дистанционного управления дополнительного подогревателя охлаждающей жидкости -R149- Реле обогрева заднего стекла -J9- Аналоговые часы -Y- Блок контроля системы контроля давления в шинах -J502- |
| 8 | 7.5/10 | Поворотный переключатель света -EX1- Кнопка электромеханического стояночного тормоза -E538- Датчик дождя и освещенности -G397- Диагностическое подключение -U31- Датчик охранной сигнализации -G578- Светодиод фоновой подсветки левый -L181- Светодиод фоновой подсветки правый -L182- Передний плафон освещения салона -WX1- Датчик охранной сигнализации -G578- Блок управления поворотного света и корректора фар -J745- Подсветка контура передней левой двери -L251- Подсветка контура задней левой двери -L253- Подсветка контура передней правой двери -L252- Подсветка контура задней правой двери -L254- |
| 9 | 5/7.5 | Блок управления электроники рулевой колонки -J527- |
| 10 | 7.5/10 | Блок управления дисплейного блока передней информационной панели и органов управления -J685- Блок управления проекционного дисплея -J898- |
| 11 | 40 | Блок управления бортового питания -J519- |
| 12 | 20 | Блок управления 1 информационной электроники -J794- Блок управления навигационной системы -J856- 1) |
| 13 | 25 | Ремень безопасности переднего левого сиденья -NX10- |
| 14 | 40 | Блок управления вентилятора свежего воздуха -J126- |
| 15 | 10 | Блок управления электронного замка рулевой колонки -J764- |
| 16 | 7.5 | Двунаправленный усилитель сигнала для мобильной телефонии/служб передачи данных -J984- Разъем зарядки USB 1 -U37- Отделение для хранения с интерфейсом для мобильного телефона -R265- USB-концентратор -R293- |
| 17 | 7.5 | Щиток приборов -KX2- Блок управления модуля аварийного вызова и блока коммуникации -J949- |
| 18 | 7.5 | Блок управления камеры обзора с высоты -J928- Ручка крышки багажника -EX37- Задняя камера обзора с высоты -R246- |
| 19 | 7.5 | Интерфейс системы доступа и запуска -J965- |
| 20 | 7.5/10/15 | Реле системы дозирования агента восстановления -J963- Реле вакуумного насоса -J318- |
| 21 | 15 | Блок управления полного привода -J492- |
| 22 | 15 | Блок управления детектора прицепа -J345- |
| 23 | 20/30 | Блок управления регулировки люка -J245- |
| 24 | 40 | Блок управления бортового питания -J519- |
| 25 | 30 | Блок управления двери водителя -J386- Блок управления задней двери со стороны водителя -J926- |
| 26 | 30 | Блок управления бортового питания -J519- |
| 27 | 30 | Блок управления бортового питания -J519- |
| 28 | 25 | Блок управления детектора прицепа -J345- |
| 29 | 5 | Реле системы дистанционного запуска -J471- |
| 30 | 10 | Реле системы дистанционного запуска -J471- |
| 31 | 30 | Блок управления крышки багажника -J605- |
| 32 | 10 | Передняя камера систем помощи водителю -R242- Блок управления адаптивного круиз-контроля -J428- Блок управления парковочного ассистента -J446- Блок управления ассистента смены полосы движения -J769- Блок управления ассистента смены полосы движения 2 -J770- |
| 33 | 5/7.5 | Блок управления подушки безопасности -J234- |
| 34 | 7.5 | Салонное зеркало -EX5- Реле розеток питания -J807- Выключатель заднего хода -F4- Датчик давления контура хладагента -G805- Датчик качества воздуха -G238- Центральный модуль переключателей в панели приборов -EX22- Модуль переключателей 1 в центральной консоли -EX23- Блок управления структурного шума -J869- Кнопка электромеханического стояночного тормоза -E538- |
| 35 | 7.5/10 | Диагностическое подключение -U31- |
| 36 | 5/7.5 | Передняя правая фара -MX2- |
| 37 | 5/7.5 | Передняя левая фара -MX1- |
| 38 | 25 | Блок управления детектора прицепа -J345- |
| 39 | 30 | Блок управления двери переднего пассажира -J387- Блок управления задней двери со стороны пассажира -J927- |
| 40 | 20 | Розетка 12 В -U5- Розетка 12 В 2 -U18- Розетка 12 В 3 -U19- |
| 41 | 25 | Ремень безопасности переднего правого сиденья -NX11- |
| 42 | 40 | Блок управления бортового питания -J519- |
| 43 | 40 | Блок управления цифрового звукового пакета -J525- |
| 44 | 15 | Блок управления детектора прицепа -J345- |
| 45 | 15 | Блок управления регулировки сиденья водителя -J810- Вентилятор 1 подушки переднего левого сиденья -V514- Вентилятор 1 спинки переднего левого сиденья -V512- |
| 46 | 30 | Преобразователь DC/AC с розеткой, 12 В – 230 В -U13- |
| 47 | – | – |
| 48 | – | – |
| 49 | 5/7.5 | Датчик положения сцепления -G476- Реле стартера 1 -J906- Реле стартера 2 -J907- |
| 50 | 40 | Блок управления крышки багажника -J605- |
| 51 | 25 | Блок управления и отображения для системы кондиционирования задней части -E265- |
| 52 | 15 | Блок управления электронно регулируемой амортизации -J250- |
| 53 | 30 | Реле обогрева заднего стекла -J9- |
| Реле | ||
| R1 | Реле системы дозирования агента восстановления -J963- | |
| R2 | Реле магнитной муфты кондиционера | |
| R3 | – | |
| R4 | Реле подачи напряжения на клемму 15 -J329- | |
| R5 | Реле обогрева заднего стекла -J9- | |
| R6 | Реле розеток питания -J807- | |
За прикуриватель отвечает предохранитель номер 40, 20А.
Следующие предохранители также расположены внутри крепления блока предохранителей:
| № | A | Назначение |
|---|---|---|
| A | 15 | Блок управления регулировки переднего правого сиденья -EX34- Вентилятор 1 подушки переднего правого сиденья -V518- Вентилятор 1 спинки переднего правого сиденья -V516- |
| B | 5 | Реле системы дистанционного запуска -J471- |
| C | 7.5 | Разъем зарядки USB 1 -U37- |
| R1 | Реле системы дистанционного запуска -J471- |
Блоки в моторном отсеке
Расположен с левой стороны рядом с аккумулятором и закрыт защитной крышкой. Состоит из 2 секций: коммуникационной секции с предохранителями и реле, и секции предохранителей большой мощности.
| № | A | Обозначение |
|---|---|---|
| 1 | 25 | Блок управления ABS -J104- |
| 2 | 40/60 | Блок управления ABS -J104- Гидронасос ABS -V64- |
| 3 | 15 30 |
Блок управления двигателя -J623- |
| 4 | 5/7.5/10 | Вентилятор радиатора -VX57- Реле высокой тепловой мощности -J360- Реле низкой тепловой мощности -J359- Клапан регулирования давления масла -N428- Клапан рециркуляции воздуха турбонагнетателя -N249- Клапан заслонки впускного коллектора -N316- Клапан управления форсунками охлаждения поршней -N522- Датчик уровня и температуры масла -G266- Клапан переключения турбины -N529- Реле питания компонентов двигателя -J757- |
| 5 | 10 | Клапан регулирования давления топлива -N276- Клапан дозирования топлива -N290- Реле питания компонентов двигателя -J757- Клапан переключения турбины -N529- |
| 6 | 5/7.5 | Выключатель стоп-сигнала -F- |
| 7 | 7.5/10/15 | Насос охлаждения наддувочного воздуха -V188- Клапан охлаждающей жидкости для коробки передач -N488- Отсечной клапан охлаждающей жидкости -N82- Дополнительный насос отопителя -V488- Клапан охлаждающей жидкости для головки блока цилиндров -N489- Клапан регулирования давления масла -N428- Блок контроля обнаружения утечек топливного бака -J909- |
| 8 | 15 | Лямбда-зонд 1 перед катализатором -GX10- Лямбда-зонд 1 после катализатора -GX7- Блок управления датчика NOx -GX30- Блок управления датчика NOx 2 -J881- |
| 9 | 5/10 | Блок управления заслонки выпускной системы -J883- Блок управления заслонки выпускной системы 2 -J945- Блок управления периода предварительного накала -J179- Нагревательный элемент сапуна картера -N79- Датчик массового расхода воздуха -G70- Дополнительный насос отопителя -V488- Соленоидный клапан фильтра с активированным углем 1 -N80- Клапан управления выпускным распредвалом 1 -N318- Клапан управления распредвалом 1 -N205- |
| 10 | 15/20 | Блок управления топливного насоса -J538- |
| 11 | 40/50 | Элемент дополнительного подогрева воздуха -Z35- |
| 12 | 40 | Элемент дополнительного подогрева воздуха -Z35- |
| 13 | 30 | Дополнительный гидронасос 1 для масла коробки передач -V475- |
| 14 | 40 | Реле обогрева ветрового стекла -J47- |
| 15 | 15 | Реле звукового сигнала -J413- |
| 16 | 20 | Реле питания компонентов двигателя -J757- |
| 17 | 7.5 | Блок управления двигателя -J623- Блок управления ABS -J104- Реле обогрева ветрового стекла -J47- |
| 18 | 5/7.5 | Блок контроля мониторинга аккумулятора -J367- Интерфейс диагностики шины данных -J533- |
| 19 | 30 | Блок управления двигателя стеклоочистителя -J400- |
| 20 | 10 | Звуковой сигнал охранной сигнализации -H12- |
| 21 | 30 | Реле обогрева ветрового стекла 2 -J611- |
| 22 | 5/7.5 | Блок управления двигателя -J623- |
| 23 | 30 | Стартер -B- |
| 24 | 40 | Элемент дополнительного подогрева воздуха -Z35- |
| 31 | – | – |
| 32 | – | – |
| 33 | 30 | Реле обогрева ветрового стекла 2 -J611- |
| 34 | 30 | Реле обогрева ветрового стекла 2 -J611- |
| 35 | 30 | Блок управления двигателя стеклоочистителя -J400- |
| 36 | – | – |
| 37 | 30 | Блок управления дополнительного отопителя -J364- |
| 38 | – | – |
| Реле | ||
| R1 | Реле стартера 1 -J906- | |
| R2 | Реле стартера 2 -J907- | |
| R3 | Реле звукового сигнала -J413- | |
| R4 | Реле высокой тепловой мощности -J360- | |
| R5 | Главное реле -J271- (бензин) / Реле подачи напряжения на клемму 30 -J317- (дизель) | |
| R6 | Блок управления периода предварительного накала -J179- (бензин) | |
| R7 | Реле низкой тепловой мощности -J359- (дизель) | |
| R8 | Реле питания компонентов двигателя -J757- (бензиновый двигатель 2.0л) | |
| R9 | Реле обогрева ветрового стекла -J47- | |
| R10 | Реле обогрева ветрового стекла 2 -J611- | |
