Volkswagen Passat B7 – reprezentuje 7. generację serii modelowej Passat. Jednocześnie nie jest to całkowicie nowy model, w dużej mierze stanowi głęboki face-lifting poprzedniej generacji B6. Nawet wnętrza są w dużym stopniu podobne. Produkowany w latach 2010, 2011, 2012, 2013, 2014 i 2015. W naszym artykule znajdziesz opis bezpieczników i przekaźników Volkswagena Passata B7 wraz ze zdjęciami i schematami bloków, w których się znajdują. Wyróżnimy bezpiecznik odpowiedzialny za zapalniczkę. Pokażemy również lokalizację wszystkich elektronicznych modułów sterujących.
Przeznaczenie bezpieczników i przekaźników, a także ich liczba, mogą różnić się od przedstawionych i zależą od wyposażenia Twojego pojazdu oraz roku produkcji.
Spis treści

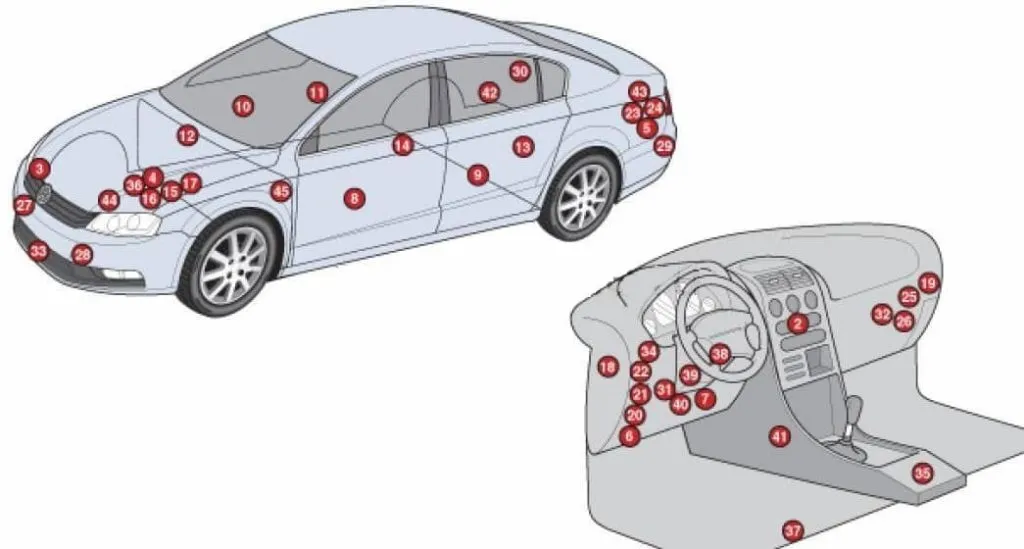

Ogólna lokalizacja modułów sterujących
| Nr | Oznaczenie |
|---|---|
| 1 | Elektroniczny moduł sterujący ABS |
| 2 | Elektroniczny moduł sterujący klimatyzacją |
| 3 | Moduł sterujący dodatkowym ogrzewaniem — wewnętrzna część prawego przedniego błotnika |
| 4 | Akumulator (niektóre modele) |
| 5 | Akumulator (niektóre modele) — lewa część komory bagażowej |
| 6 | Złącze diagnostyczne (DLC) |
| 7 | Blok diagnostyczny |
| 8 | Moduł sterujący wyposażeniem elektrycznym drzwi kierowcy |
| 9 | Moduł sterujący wyposażeniem elektrycznym lewych tylnych drzwi |
| 10 | Moduł sterujący wyposażeniem elektrycznym drzwi pasażera |
| 11 | Moduł sterujący wyposażeniem elektrycznym prawych tylnych drzwi |
| 12 | Elektroniczny moduł sterujący silnikiem (ECM) — na rezonatorze układu dolotowego |
| 13 | Elektroniczny moduł sterujący napędem 4WD — na sprzęgle Haidex |
| 14 | Moduł sterujący pompą paliwową — pod prawym tylnym siedzeniem |
| 15 | Blok bezpieczników / przekaźników, komora silnikowa 1 |
| 16 | Blok bezpieczników / przekaźników, komora silnikowa 2 |
| 17 | Blok bezpieczników / przekaźników, komora silnikowa 3 — pod blokiem bezpieczników / przekaźników w komorze silnikowej 1 |
| 18 | Blok bezpieczników / przekaźników, deskę rozdzielczą 1 |
| 19 | Blok bezpieczników / przekaźników, deskę rozdzielczą 2 |
| 20 | Blok bezpieczników / przekaźników, deskę rozdzielczą 3 |
| 21 | Blok bezpieczników / przekaźników, deskę rozdzielczą 4 |
| 22 | Blok bezpieczników / przekaźników, deskę rozdzielczą 5 |
| 23 | Blok bezpieczników / przekaźników, komora bagażowa 1 — 3,6 FSI |
| 24 | Blok bezpieczników / przekaźników, komora bagażowa 2 — system Start-Stop |
| 25 | Moduł sterujący korektorem reflektorów |
| 26 | Rezystor silnika elektrycznego wentylatora nagrzewnicy — w bloku nagrzewnicy |
| 27 | Sygnał dźwiękowy 1 |
| 28 | Sygnał dźwiękowy 2 |
| 29 | Moduł sterujący systemem monitorowania pasa ruchu 1 — za tylnym zderzakiem |
| 30 | Moduł sterujący systemem monitorowania pasa ruchu 2 — za tylnym zderzakiem |
| 31 | Wielofunkcyjny moduł sterujący ^ funkcje: Zarządzanie obciążeniem elektrycznym, lampy oświetlenia zewnętrznego, lampy oświetlenia przestrzeni na nogi, pompa paliwowa, ogrzewanie tylnej szyby, ogrzewanie przedniej szyby, kierunkowskazy / światła awaryjne, wycieraczka tylnej szyby |
| 32 | Wielofunkcyjny moduł sterujący 2- funkcje: System antykradzieżowy, centralny zamek, napęd otwierania klapy wlewu paliwa, immobilizer, System zdalnego sterowania centralnym zamkiem, dach otwierany |
| 33 | Czujnik temperatury otoczenia |
| 35 | Moduł sterujący hamulcem postojowym |
| 36 | Moduł sterujący wspomaganiem układu kierowniczego — na przekładni kierowniczej |
| 37 | Moduł sterujący ogrzewaniem fotela — pod fotelem kierowcy |
| 38 | Moduł sterujący wyposażeniem elektrycznym kolumny kierownicy — na kolumnie kierownicy |
| 39 | Moduł sterujący blokadą kolumny kierownicy — na kolumnie kierownicy |
| 40 | Moduł sterujący systemem Start-Stop |
| 41 | Elektroniczny moduł sterujący SRS |
| 42 | Moduł sterujący zawieszeniem — prawa część komory bagażowej |
| 43 | Moduł sterujący wyposażeniem elektrycznym przyczepy — lewa część komory bagażowej |
| 44 | Elektroniczny moduł sterujący skrzynią biegów (TCM) (skrzynia DSG) |
| 45 | Elektroniczny moduł sterujący skrzynią biegów (TCM) (automatyczna skrzynia biegów) — wewnętrzna część błotnika (lewego przedniego) |
Lokalizacja bloków bezpieczników i przekaźników
| Nr | Przeznaczenie |
|---|---|
| 1 | Blok bezpieczników w desce rozdzielczej od strony pasażera |
| 2 | Blok obok akumulatora |
| 3 | Blok za okładziną w komorze bagażowej |
| 4 | Blok bezpieczników w desce rozdzielczej od strony kierowcy |
| 5 | Bloki przekaźników |
| 6 | Blok bezpieczników i przekaźników pod maską |
| 7 | Blok głównych bezpieczników |
Bloki w kabinie

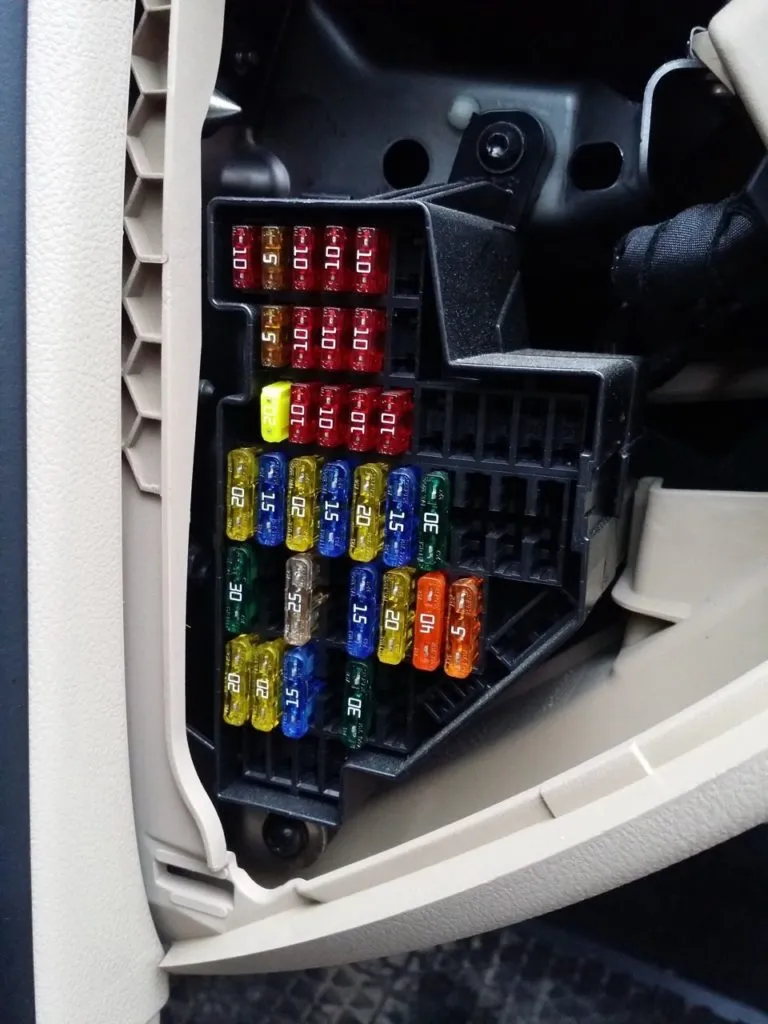

Blok bezpieczników od strony kierowcy
Znajduje się w lewym końcu deski rozdzielczej, za pokrywą ochronną.
| Nr | A | Opis |
|---|---|---|
| 1 | 10 | Rolety tylnej szyby, Czujnik wysokiego ciśnienia, Czujnik zanieczyszczenia powietrza, Czujnik poziomu i temperatury oleju, Przekaźnik wentylatora nawiewu |
| 2 | 5 | Przycisk wyłączania ASR i ESP, Przycisk AUTO HOLD, Moduł ABS, Moduł sterujący elektromechanicznego hamulca postojowego |
| 3 | 10 | Przekaźnik zasilania elektrycznego, Rezystor grzewczy układu wentylacji skrzyni korbowej, Zawór dopływu gazu |
| 4 | 10 | Moduł sterujący systemu elektronicznej regulacji tłumienia, Złącze diagnostyczne, Przycisk trybu Start-Stop, Moduł sterujący adaptacyjnym tempomatem, Moduł sterujący asystentem parkowania, Moduł sterujący rozpoznawaniem przyczepy, Moduł sterujący autopilotem parkowania, Przednia kamera systemów wspomagania kierowcy |
| 5 | 10 | Regulator jasności podświetlenia przełączników i zestawu wskaźników, Regulator korektora reflektorów, Moduł sterujący lewym reflektorem |
| 6 | 10 | Moduł sterujący systemem napędu na wszystkie koła |
| 7 | 5 | Moduł sterujący zestawem wskaźników, Interfejs diagnostyczny magistrali danych |
| 8 | 10 | Moduł sterujący prawym reflektorem, Silnik wykonawczy korektora prawego reflektora |
| 9 | 10 | Moduł sterujący poduszkami powietrznymi, Moduł sterujący systemem wykrywania zajętości fotela, Lampka kontrolna wyłączenia poduszki powietrznej przedniego pasażera |
| 10 | 10 | Przełącznik Tiptronic, Przepływomierz powietrza, Moduł sterujący pompą paliwową, Moduł sterujący pompą paliwową, Przekaźnik zasilania Motronic, Moduł sterujący silnikiem, Przekaźnik rozrusznika |
| 11 | 5 | Przycisk awaryjnego rejestratora danych, Lustro z taksometrem, Tachograf |
| 12 | 10 | Moduł sterujący drzwiami kierowcy, Moduł sterujący drzwiami przedniego pasażera, Moduł komfortu |
| 13 | 10 | Wyłącznik oświetlenia, złącze diagnostyczne, Selektor, Moduł sterujący ABS |
| 14 | 10 | Syrena alarmowa |
| 15 | 10 | Czujnik deszczu i oświetlenia, Przekaźnik ogrzewania tylnej szyby, Przekaźnik ogrzewania przedniej szyby, Moduł sterujący Climatronic, Moduł sterujący instalacją klimatyzacji, Moduł sterujący kamerą cofania, Moduł sterujący włączaniem zacisków i rozruchem silnika |
| 16 | 10 | Elektroniczny zamek stacyjki, Moduł sterujący elektronicznym systemem blokady kolumny kierownicy, Moduł sterujący włączaniem zacisków i rozruchem silnika |
| 17 | 15 | Moduł sterujący drzwiami kierowcy, Moduł sterujący tylnymi drzwiami od strony kierowcy |
| 18 | 3 | Moduł sterujący siecią pokładową, Stabilizator napięcia, Moduł sterujący silnikiem, Przekaźnik 2 zasilania elektrycznego |
| 19 | 7,5 | Moduł sterujący adaptacyjnym tempomatem, Moduł sterujący asystentem parkowania, Moduł sterujący asystentem utrzymania pasa ruchu, Moduł sterujący autopilotem parkowania |
| 20 | 5 | Panel sterowania systemem otwierania bramy garażowej |
| 21 | 10 | Moduł sterujący tylną roletą |
| 22 | 20 | Moduł sterujący elektromechanicznym hamulcem postojowym |
| 23 | 15 | Moduł sterujący rozpoznawaniem przyczepy |
| 24 | 20 | Moduł sterujący elektromechanicznym hamulcem postojowym |
| 25 | 20 | Moduł sterujący rozpoznawaniem przyczepy |
| 26 | 20 | Moduł sterujący siecią pokładową |
| 27 | 15 / 20 | Przekaźnik pompy paliwowej |
| 28 | 30 | Moduł sterujący tylnymi drzwiami, Centralny moduł sterujący systemów komfortu |
| 29 | 20 | Moduł sterujący ogrzewaniem tylnych siedzeń |
| 30 | 20 | Moduł sterujący dachem przesuwnym |
| 31 | 30 | Falownik z gniazdkiem, 12 V - 230 V |
| 32 | 30 | Moduł sterujący siecią pokładową (ogrzewanie tylnej szyby) |
| 33 | 30 | Przekaźnik systemu czyszczenia reflektorów, Pompa spryskiwaczy reflektorów |
| 34 | 25 | Moduł sterujący ogrzewaniem przednich foteli |
| 35 | 15 | Moduł sterujący drzwiami bagażnika, Przełącznik regulacji podparcia lędźwiowego fotela kierowcy |
| 36 | 15 | Przełącznik regulacji podparcia lędźwiowego fotela, Przycisk regulacji kąta nachylenia siedziska, Przycisk regulacji położenia oparcia fotela, Przekaźnik zasilania elektrycznego przyczepy |
| 37 | 20 / 30 | Moduł sterujący rozpoznawaniem przyczepy, Moduł sterujący 2 klapy bagażnika |
| 38 | 40 | Przekaźnik wentylatora nawiewu, Moduł sterujący wentylatorem nawiewu, Climatronic |
| 39 | 5 / 15 | Wielofunkcyjny przełącznik (tylko dla pojazdów z 6-stopniową automatyczną skrzynią biegów), Moduł sterujący automatyczną skrzynią biegów, Wyłącznik świateł cofania, Moduł Mechatronik skrzyni DSG |
| 40 | 20 | Przekaźnik ładowania drugiego akumulatora, Pompa spryskiwacza szyby, Silnik elektryczny wycieraczki tylnej szyby |
| 41 | 20 | Zapalniczka |
| 42 | 15 | Gniazdo 12 V |
| 43 | 20 | Moduł sterujący dodatkowym ogrzewaniem (tylko w przypadku drugiego akumulatora) |
| 44 | 30 | Moduł sterujący drzwiami kierowcy i pasażera |
| 45 | 20 | Przekaźnik do pracy w trybie ogrzewania postojowego (tylko w przypadku drugiego akumulatora) |
| 46 | Nie używany | |
| 47 | 10 | Urządzenie nadawczo-odbiorcze telefonu (tylko pojazdy z systemem Start-Stop) |
| 48 | 5 | Moduł sterujący w zestawie wskaźników (tylko pojazdy z systemem Start-Stop) |
| 49 | Nie używany |
Za zapalniczkę odpowiada bezpiecznik numer 41 o natężeniu 20A. Za spryskiwacze reflektorów odpowiada bezpiecznik 33 o natężeniu 30A.
Blok bezpieczników od strony pasażera
Znajduje się w prawym końcu deski rozdzielczej, podobnie jak lewy, zamknięty pokrywą ochronną.
| Nr | A | Opis |
|---|---|---|
| 1 | 15 / 30 | Moduł sterujący drzwiami bagażnika, Moduł sterujący rozpoznawaniem przyczepy |
| 2 | 15 / 30 | Moduł sterujący 2 drzwiami bagażnika, Moduł sterujący rozpoznawaniem przyczepy |
| 3 | 10 / 30 | Moduł sterujący roletą dachu, Moduł sterujący rozpoznawaniem przyczepy |
| 4 | 15 | Moduł sterujący systemem elektronicznej regulacji tłumienia |
| 5 | Nie używany | |
| 6 | Nie używany | |
| 7 | Nie używany | |
| 8 | Nie używany | |
| 9 | Nie używany | |
| 10 | Nie używany | |
| 11 | Nie używany | |
| 12 | Nie używany | |
| 13 | Pojazdy specjalne | |
| 14 | Pojazdy specjalne | |
| 15 | Pojazdy specjalne | |
| 16 | Ładowarka przenośnej radiostacji lub latarki kieszonkowej | |
| 17 | Pojazdy specjalne | |
| 18 | Pojazdy specjalne | |
| 19 | Pojazdy specjalne | |
| 20 | Pojazdy specjalne | |
| 21 | Pojazdy specjalne | |
| 22 | Pojazdy specjalne | |
| 23 | Pojazdy specjalne | |
| 24 | Pojazdy specjalne |
Bloki przekaźników
Znajdują się pod deską rozdzielczą, od strony kierowcy, za okładziną.
Górny blok przekaźników
| Nr | Opis |
|---|---|
| 1 | Przekaźnik wentylatora nawiewu (Climatic z ogrzewaniem postojowym) |
| 2 | Przekaźnik do pracy w trybie ogrzewania postojowego (Climatic z ogrzewaniem postojowym) |
| 3 | Przekaźnik do pracy w trybie ogrzewania postojowego (Silnik Diesla z ogrzewaniem postojowym) |
| 4 | Nie używany |
| 5 | Przekaźnik przepompowywania płynu chłodzącego po wyłączeniu silnika (tylko 1,8l / 2,0l TFSI), Przekaźnik zasilania elektrycznego |
| 6 | Przekaźnik zasilania elektrycznego zacisku 50 (nie dla pojazdów z systemem Start-Stop) |
| 7 | Przekaźnik 2 zasilania elektrycznego (nie dla pojazdów z systemem Start-Stop) |
| 8 | Przekaźnik 2 zasilania elektrycznego (nie dla pojazdów z systemem Start-Stop) |
A i B – Bezpiecznik termiczny regulacji położenia fotela kierowcy
Dolny blok przekaźników
| Nr | Oznaczenie |
|---|---|
| 1 | Przekaźnik ogrzewania tylnej szyby (645) |
| 2 | Przekaźnik zasilania elektrycznego zacisku 15 (645) |
| 3 | Przekaźnik dwutonowego sygnału dźwiękowego (646), Przekaźnik systemu czyszczenia reflektorów (646) |
| 4 | Przekaźnik zasilania elektrycznego przyczepy (od maja 2012 roku) |
| 5 | Przekaźnik odciążenia styku X (644) |
Zwracamy uwagę, że osobno mogą znajdować się inne elementy przekaźników, np. Przekaźnik ładowania drugiego akumulatora.
Bloki pod maską
Blok bezpieczników i przekaźników znajduje się w lewej części komory silnikowej pod pokrywą ochronną i składa się z 2 części: bloku montażowego i części z głównymi bezpiecznikami dużej mocy. Niedaleko niego znajduje się blok komunikacyjny przekaźników.
Blok montażowy
Wariant 1
| Nr | A | Przeznaczenie |
|---|---|---|
| 1 | 15 | Moduł Mechatronik skrzyni DSG |
| 2 | 30 | Moduł sterujący ABS |
| 3 | 20 | Sygnał dźwiękowy, Moduł sterujący siecią pokładową |
| 4 | 20 | Moduł sterujący systemem rozpoznawania przyczepy |
| 5 | 5 | Moduł sterujący do kontroli akumulatora, Moduł sterujący siecią pokładową |
| 6 | 5 | Moduł sterujący automatyczną skrzynią biegów |
| 15 | Moduł Mechatronik skrzyni DSG | |
| 7 | 15 | Moduł sterujący z wyświetlaczem do systemu TV i radionawigacji, Jednostka główna, Moduł sterujący z wyświetlaczem systemu radionawigacji |
| 30 | Stabilizator napięcia | |
| 8 | 30 | Moduł Mechatronik skrzyni DSG |
| 9 | 5 | Moduł sterujący kolumną kierownicy |
| 10 | 20 | Przekaźnik pompy paliwowej (tylko pojazdy z silnikami Diesla), Moduł sterujący świecami żarowymi, Cewki zapłonowe z końcówkami mocy (cylindry 1 – 4) |
| 11 | 5 | Moduł sterujący w zestawie wskaźników (tylko pojazdy z systemem Start-Stop) |
| 12 | 5 | Moduł sterujący elektroniką zarządzania telefonem komórkowym, Anteny, Tunera TV, Cyfrowego satelity. |
| 13 | 10 | Przekaźnik zasilania Motronic, Przekaźnik zasilania zac. 30, Moduł sterujący silnikiem |
| 14 | 25 / 30 | Moduł sterujący silnikiem |
| 15 | 5 / 10 | Interfejs diagnostyczny magistrali danych |
| 16 | 15 | Przekaźnik przepompowywania płynu chłodzącego po wyłączeniu silnika |
| 10 | Zawór układu recyrkulacji spalin, Zawór elektromagnetyczny ograniczenia ciśnienia doładowania, Element grzewczy sondy lambda | |
| 17 | 40 | Przekaźnik małej mocy grzania, Pompa cyrkulacyjna płynu chłodzącego, Zawór odcinająco-zabezpieczający 1 butli gazowej |
| 18 | 10 / 15 / 30 | Czujnik jakości paliwa, Zawór wysokiego ciśnienia do pracy na gazie |
| 19 | 30 | Wzmacniacz |
| 20 | 5 | Przekaźnik dodatkowej pompy paliwowej, Moduł sterujący wentylatorem chłodnicy, Moduł sterujący świecami żarowymi |
| 10 | Czujnik położenia pedału sprzęgła, Zawór 1 systemu zmiany faz rozrządu | |
| 15 | Regulator ciśnienia paliwa | |
| 21 | 20 | Moduł sterujący dodatkowym ogrzewaniem |
| 22 | 30 | Moduł sterujący silnikiem elektrycznym wycieraczki |
| 23 | 5 | Czujnik pola magnetycznego dla kompasu, Moduł sterujący świecami żarowymi |
| 10 | Termostat układu chłodzenia silnika z elektronicznym sterowaniem, Moduł sterujący wentylatorem chłodnicy, Silnik elektryczny napędu klapy powietrznej / klap kanałów dolotowych, Element grzewczy sondy lambda, Zawór rozrządu i kolektora | |
| 24 | 10 / 15 | Moduł sterujący czujnikiem emisji tlenków azotu, Element grzewczy sondy lambda |
| 25 | 40 | Moduł sterujący siecią pokładową, Światła mijania, Światła drogowe, Światła pozycyjne |
| 26 | 40 | Moduł sterujący siecią pokładową, Światła mijania, Światła drogowe, Światła pozycyjne |
| 27 | 60 | Element grzewczy przedniej szyby |
| 28 | 40 / 50 | Silnik elektryczny pompy powietrza wtórnego, Moduł sterujący świecami żarowymi |
| 29 | 50 | Moduł sterujący siecią pokładową bezpieczników, Przekaźnik odciążenia styku X |
| 30 | 50 | Moduł sterujący siecią pokładową bezpieczników |
Wariant 2
| Nr | A | Oznaczenie bezpieczników |
|---|---|---|
| 1 | 5 / 15 | Moduł sterujący automatyczną skrzynią biegów, Moduł Mechatronik skrzyni DSG |
| 2 | 30 | Moduł sterujący ABS |
| 3 | 20 | Centralny moduł sterujący systemów komfortu, Moduł sterujący systemem rozpoznawania przyczepy |
| 4 | 5 | Moduł sterujący siecią pokładową |
| 5 | 20 | Sygnał dźwiękowy |
| 6 | 20 | Cewki zapłonowe z końcówkami mocy |
| 7 | 15 | Regulator ciśnienia paliwa |
| 5 | Czujnik położenia pedału sprzęgła | |
| 8 | 10 | Moduł sterujący wentylatorem chłodnicy, Zawór rozrządu, Zawór pompy eżekcyjnej, Zawór klapy w kolektorze dolotowym |
| 9 | 5 | Przekaźnik pompy cyrkulacyjnej |
| 10 | 10 | Przekaźnik zasilania 2 Motronic, element grzewczy sondy lambda |
| 11 | 25 / 30 | Moduł sterujący silnikiem |
| 12 | Nie używany | |
| 13 | Nie używany | |
| 14 | Nie używany | |
| 15 | 10 | Pompa cyrkulacyjna |
| 16 | 5 | Moduł sterujący kolumną kierownicy |
| 17 | 5 | Moduł sterujący zestawem wskaźników |
| 18 | 30 | Wzmacniacz, Moduł sterujący dla pojazdów specjalnych |
| 19 | 15 / 20 | Jednostka główna, Moduł sterujący z wyświetlaczem systemu radionawigacji |
| 20 | 20 | Telefon komórkowy, TV, cyfrowy satelita |
| 21 | 10 | Tuner TV, Cyfrowy tuner radiowy satelitarny |
| 22 | 7,5 | Moduł sterujący systemem multimedialnym |
| 23 | 10 | Moduł sterujący wentylatorem chłodnicy |
| 5 | Czujnik pola magnetycznego dla kompasu | |
| 24 | 5 / 10 | Interfejs diagnostyczny magistrali danych |
| 25 | Nie używany | |
| 26 | 10 | Moduł sterujący silnikiem, Przekaźnik zasilania Motronic |
| 27 | Nie używany | |
| 28 | Nie używany | |
| 29 | Nie używany | |
| 30 | 20 | Moduł sterujący dodatkowym ogrzewaniem |
| 31 | 30 | Moduł sterujący silnikiem elektrycznym wycieraczki |
| 32 | 10 | Zawór ciśnienia doładowania |
| 33 | 15 | Regulator ciśnienia paliwa, Element grzewczy sondy lambda |
| 34 | Nie używany | |
| 35 | 20 | Przekaźnik do pracy w trybie ogrzewania postojowego |
| 36 | Nie używany | |
| 37 | Nie używany | |
| 38 | Nie używany | |
| 39 | Nie używany | |
| 40 | Nie używany | |
| 41 | Nie używany | |
| 42 | Nie używany | |
| 43 | Nie używany | |
| 44 | 10 | Pompa diagnostyczna układu paliwowego |
| 45 | 10 | Sonda lambda |
| 46 | 10 | Element grzewczy sondy lambda 1 za katalizatorem |
| 47 | 40 | Moduł sterujący siecią pokładową, Światła mijania reflektorów, Światła pozycyjne |
| 48 | 40 | Moduł sterujący siecią pokładową, Światła mijania reflektorów, Światła pozycyjne |
| 49 | Moduł sterujący siecią pokładową bezpieczników | |
| 50 | Nie używany | |
| 51 | 60 | Przekaźnik dużej mocy grzania |
| 52 | 60 | Element grzewczy przedniej szyby |
| 53 | 50 | Moduł sterujący siecią pokładową, Blok bezpieczników po lewej stronie |
| 54 | 50 | Silnik elektryczny podawania dodatkowego powietrza, Przekaźnik świec żarowych |
| Przekaźniki | ||
| A1 | Przekaźnik zaworów odcinających gaz | |
| A2 | Przekaźnik przepompowywania płynu chłodzącego po wyłączeniu silnika | |
| A3 | Rezerwa | |
| A4 | Przekaźnik główny | |
Tablica głównych bezpieczników
Składa się z bezpieczników dużej mocy, w postaci wkładek topikowych.
Wariant 1
| Nr | A | Oznaczenie |
|---|---|---|
| 1 | 150 / 180 | Alternator |
| 2 | 80 | Silnik elektryczny elektrycznego wspomagania układu kierowniczego |
| 3 | 50 / 80 | Moduł sterujący wentylatorem chłodnicy |
| 4 | 80 / 100 | Bezpiecznik termiczny 1 regulacji położenia fotela, Blok bezpieczników lewy / prawy |
| 5 | 80 | Blok bezpieczników prawy (do kwietnia 2008 roku), Bezpiecznik termiczny 1 regulacji położenia fotela kierowcy |
| 6 | 80 / 100 | Blok bezpieczników lewy / prawy |
| 7 | 40 | Moduł sterujący ABS |
Wariant 2
| Nr | A | Opis |
|---|---|---|
| 1 | 150 | Alternator |
| 2 | 80 | Silnik elektryczny elektrycznego wspomagania układu kierowniczego |
| 3 | 50 / 80 | Moduł sterujący wentylatorem chłodnicy |
| 4 | 60 | Bezpiecznik termiczny 1 regulacji położenia fotela, Blok bezpieczników lewy / prawy |
| 5 | 60 / 80 | Bezpiecznik termiczny 1 regulacji położenia fotela, Blok bezpieczników lewy / prawy |
| 6 | 80 / 100 | Blok bezpieczników lewy / prawy |
| 7 | 60 | Kabel ładowania drugiego akumulatora |
| 100 | Element grzewczy dodatkowego nagrzewnicy powietrza, Przekaźnik dużej mocy grzania | |
| 8 | 40 | Moduł sterujący ABS |
Blok przekaźników
| Nr | Oznaczenie schematu |
|---|---|
| 1 | Przekaźnik rozrusznika 1 (643) – tylko dla pojazdów z systemem Start-Stop |
| 2 | Moduł sterujący świecami żarowymi (457) |
| 3 | Nie używany |
| 4 | Przekaźnik małej mocy grzania (53) |
| 5 | Przekaźnik dużej mocy grzania (100) |
| 6 | Przekaźnik rozrusznika 2 (489) – tylko dla pojazdów z systemem Start-Stop |
W skrzynce odpływowej, obok modułu sterującego silnikiem, może znajdować się oddzielny przekaźnik ogrzewania przedniej szyby.
Blok w komorze bagażowej
W niektórych modelach, z zamontowanym w komorze bagażowej akumulatorem, przewidziano dodatkowe elementy zabezpieczające w postaci bezpieczników i przekaźników.
Przeznaczenie
| Nr | A | Opis |
|---|---|---|
| 1 | 30 | Blok bezpieczników lewy / prawy |
| 2 | 80 | Bezpieczniki w bloku łączeniowym |
| 3 | 125 | Zasilanie elektryczne bloku łączeniowego |
| 4 | 5 | Moduł sterujący siecią pokładową |
W lewej części komory bagażowej za boczną okładziną, mogą znajdować się kilka elementów przekaźników: 70A – Limousine, 60A – Variant
