Volkswagen Touareg – представляет средне размерный кроссовер, который производится в 3-х поколениях с 2002 года по настоящее время как с бензиновыми так и с дизельными двигателями. Годы выпуска первого поколения: 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010. За это время автомобиль получил фэйслифтинг. В нашем материале вы найдете описание предохранителей и реле Фольксваген Туарег 1 с фотографиями и схемами блоков в которых они расположены. Отдельно отметим предохранители отвечающие за прикуриватель.
Назначение элементов в Ваших блоках может отличаться от представленного и зависит года выпуска и уровня электро оснащенности автомобиля.
Содержание
Расположение блоков
Общая схема мест где находятся основные блоки с предохранителями и реле представлены на данных рисунках.
Блоки в салоне
Блок с левой стороны
Для доступа снимите защитную крышку, с левого торца панели приборов.
| № | A | Описание |
|---|---|---|
| 1 | 20 | Прикуриватель |
| 2 | 5 | Стояночное отопление (часы, датчик, насос) 15А Реле циркуляционного насоса |
| 3 | 20 | Дополнительные розетки (12В) |
| 4 | 20 | Стояночное отопление – нагреватель |
| 5 | 20 | Реле розеток |
| 6 | 15 | KESSY |
| 7 | 5 | Диагностика, мультиплексная система, датчик дождя и освещенности |
| 8 | 30 | Стеклоочистители |
| 9 | 15 | Насос омывателей стекол |
| 10 | 25 | Стеклоподъемник – левый задний |
| 11 | 15 | Центральный замок – левый |
| 12 | 20 | Салонное освещение |
| 13 | – | |
| 14 | 25 | Стеклоподъемник – левый передний |
| 15 | 20 | Левый задний фонарь |
| 16 | 20 | Звуковой сигнал |
| 17 | 10 | Указатель поворота, Стояночные огни – левые |
| 18 | 20 | Реле SRA |
| 19 | 15 | Противотуманные фары |
| 20 | 30 | Электропривод сидений |
| 21 | 15 | Дополнительная поворотная фара |
| 22 | 30 | Поперечная блокировка, блок управления 2 крышки багажного отсека |
| 23 | 10 | Поперечная блокировка сзади |
| 24 | 5 | Система контроля давления в шинах |
| 25 | 15 | Регулировка рулевой колонки – электро |
| 26 | 10 | Блок управления подушками безопасности, Отключение подушки безопасности переднего пассажира, выключатель педали сцепления |
| 27 | 5 | Выключатель отключения системы охраны салона, подсветка салона |
| 28 | Резерв | |
| 29 | Резерв | |
| 30 | Резерв | |
| 31 | Резерв | |
| 32 | Резерв | |
| 33 | 15 | Обогрев рулевого колеса, блок управления рулевой колонки |
| 34 | 5 | Датчик обогрева сидений, Охранное наблюдение за внутренним пространством |
| 35 | 15 | Ближний свет, Дальний свет 30А Блок управления бортовой сети |
| 36 | 10 | Питание от бортовой батареи |
| 37 | – | |
| 38 | 10 | Сигналы торможения |
| 39 | 5 | Реле системы зажигания, климатической установки, обогрева сидений, панели приборов |
| 40 | 5 | Панель приборов |
| 41 | 15 | KESSY |
| 42 | 30 | Электро люк |
| 43 | 30 | Сабвуфер |
| 44 | 30 | Электро устройства сидений |
| 45 | 30 | Электро устройства сидений |
| 46 | – | |
| 47 | 10 | Блок управления блокировки межколесного дифференциала |
| 48 | 5 | Часы стояночного отопления, блок управления ассистента смены полосы движения |
| 49 | 5 | Сервотроник |
| 50 | 10 | Датчик уровня и температуры масла, Обдув трубы отопителя (VR6) |
| 51 | 5 | Датчик качества воздуха, Система мониторинга давления в шинах, Диагностика |
| 52 | 30 | Задний стеклоочиститель |
| 53 | 5 | Охранное наблюдение за внутренним пространством салона, Блок переключения наружного освещения, Обогрев зеркал |
| 54 | 10 | Корректор наклона фар |
| 55 | 15 | реле приточного вентилятора (скорость 2) |
| 56 | 40 | Климатическая установка |
| 57 | 40 | Электродвигатель регулировки вентилятора Bitron |
| А | запасные предохранители |
За прикуриватели отвечают предохранители с номерами 1, 3 и 5 на 20А.
Предохранитель №1 – это: прикуриватель + розетка на 12v в центральном тоннеле для задних пассажиров.
Предохранитель №3 – это: розетка на 12v в багажном отсеке (в стенке справа), та, которая ближе к пятой двери.
Предохранитель №5 – это: 12v водительская розетка (у ручки АКПП) и розетка 12v в багажном отсеке (в стенке справа).
Блок с правой стороны
Расположен в правом торце приборной панели, так же закрыт защитной крышкой.
| № | A | Обозначение |
|---|---|---|
| 1 | 15 | блок управления распознавания прицепа |
| 2 | 5 | Парктроник, Компас |
| 3 | 15 | Блок управления прицепа |
| 4 | 5 | Телефон |
| 5 | 15 | Блок управления распознавания прицепа |
| 6 | 30 | Противозаносная система ESP, АБС |
| 7 | 5 | Блок управления раздаточной коробки |
| 8 | 20 | Дополнительные фары дальнего света |
| 9 | 5 | CD-чейнджер |
| 10 | 5 | TV-тюнер |
| 11 | 10 | Радио |
| 12 | 30 | Аудиоусилитель, Переключатель антенны |
| 13 | – | |
| 14 | 20 | Правый задний фонарь, 15А блок управления крышки багажного отсека |
| 15 | 25 | Стеклоподъемник – правый задний |
| 16 | 10 | Освещение багажника |
| 17 | 15 | Ближний свет, Дальний свет |
| 18 | 30 | Реле обогрева заднего стекла |
| 19 | 25 / 30 | Двигатель наклона тягово – сцепного устройства |
| 20 | 30 | Электро регулировка сидений 20А Инвертор с розеткой, 12 В-230 В |
| 21 | 10 | Охранная система сигнализации, Отпирание запасного колеса |
| 22 | 25 / 30 | Электро регулировка правого переднего сиденья, Обогрев передних сидений |
| 23 | 10 | Климатическая установка |
| 24 | 25 / 30 | Электро регулировки сидений |
| 25 | 5 | Задняя консоль управления микроклиматом |
| 26 | – | |
| 27 | 15 | Система мониторинга давления в шинах, Блок управления системы регулирования дорожного просвета |
| 28 | 10 | Автоматическое поддерживание дистанции |
| 29 | 10 | Автоматическая коробка передач (АКПП) |
| 30 | 20 | Лебедка, реле доводчика |
| 31 | 25 | Задний блок управления, 15А Блок управления крышки багажного отсека |
| 32 | 10 | Центральный замок – правый |
| 33 | 10 | Задний блок управления охранной системой сигнализации 15А Индивидуальное оборудование |
| 34 | 25 | Стеклоподъемник – правый передний |
| 35 | 10 | Указатель поворота, Стояночные огни справа 30А Панель управления регулировками сиденья переднего пассажира |
| 36 | 5 | Потолочный модуль, Телефон |
| 37 | – | |
| 38 | EPS, АБС | |
| 39 | 10 | Климатическая установка 5А Реле нагревательного элемента ветрового стекла |
| 40 | 10 | Продольная блокировка |
| 41 | 10 | Блок управления для прицепа |
| 42 | 5 | Радио, Управление открыванием дверей гаража |
| 43 | 5 | Выключатель фонарей заднего хода |
| 44 | Обогреваемые форсунки стеклоомывателей, регулятор подогрева сиденья | |
| 45 | Резерв | |
| 46 | Резерв | |
| 47 | 10 | Автоматическое регулирование дистанции, радарный сенсор, модуль правой фары |
| 48 | 10 | Блок управления пневмоподвеской |
| 49 | 5 | Зеркало, Телефон |
| 50 | 5 | Парктроник, клавиша отключения ASR и ESP |
| 51 | 20 | Коробка передач |
| 52 | 5 | Селектор |
| 53 | 30 | Реле нагревательного элемента ветрового стекла |
| 54 | 30 | Электропривод тормозов прицепа, Реле нагревательного элемента ветрового стекла |
| 55 | 20 | Электропривод рулевой колонки |
| 56 | 40 | ABS, ESP |
| 57 | 40 | Продольная блокировка |
Блок под сиденьем водителя
Находится на крышке аккумуляторной батареи либо рядом с ней.
| № | A | Обозначение |
|---|---|---|
| 1 | Главный выключатель АКБ | |
| 2 | Реле электропитания клеммы 15 (100) / (433) | |
| 3 | Реле зарядки второй АКБ | |
| SD1 | 150 | Левый блок предохранителей |
| SD2 | 150 | Правый блок предохранителей |
| SD3 | 60 | Правый блок предохранителей |
| SD4 | 60 | Коммутационный блок, левый блок предохранителей |
| SD5 | 60 | Реле клеммы 15 |
| SD7 | 250 | Параллельное включение АКБ |
| SD8 | 150 | Розетка |
| SD9 | 5 | Блок управления бортовой сети |
| SD10 | 10 | Блок управления бортовой сети |
| SD11 | 5 | Диагностика провода стартера |
| SD12 | Не используется | |
| SD13 | 40 | Электродвигатель компрессора системы регулирования дорожного просвета |
| SD14 | Не используется |
Блок реле
Он устанавливается в нижней части панели приборов, в районе рулевой рейки.
| № | Описание |
|---|---|
| D1 | Блок управления Servotronic (476) |
| D2 | Реле доводчика (404) |
| D3 | Реле компрессора системы регулирования дорожного просвета (373) |
| D4 | Реле розеток (404) |
| D5 | Реле климатической установки (100) |
| D6 | Реле приточного вентилятора, скорость 2 (404) только с ручной климатической установкой |
| D7 | Реле обогрева заднего стекла (53) |
| D8 | Реле циркуляционного насоса (404) только VR6 с дополнительным отопителем |
| D9 | Реле подключения генератора (53) |
| E1 | Разделительное реле солнечной батареи (79) |
| E2 | Реле отпирания запасного колеса (404) |
| E3 | Реле обогрева левой части ветрового стекла (53) |
| E4 | Реле циркуляционного насоса (404) |
| E5 | Реле 2 электропитания клеммы (432) только V10 TDI |
| E6 | Не используется |
| E7 | Реле системы очистки фар (53) |
| E8 | Реле аккумулятора остаточного тепла (404) |
| E9 | Реле обогрева правой части ветрового стекла (53) |

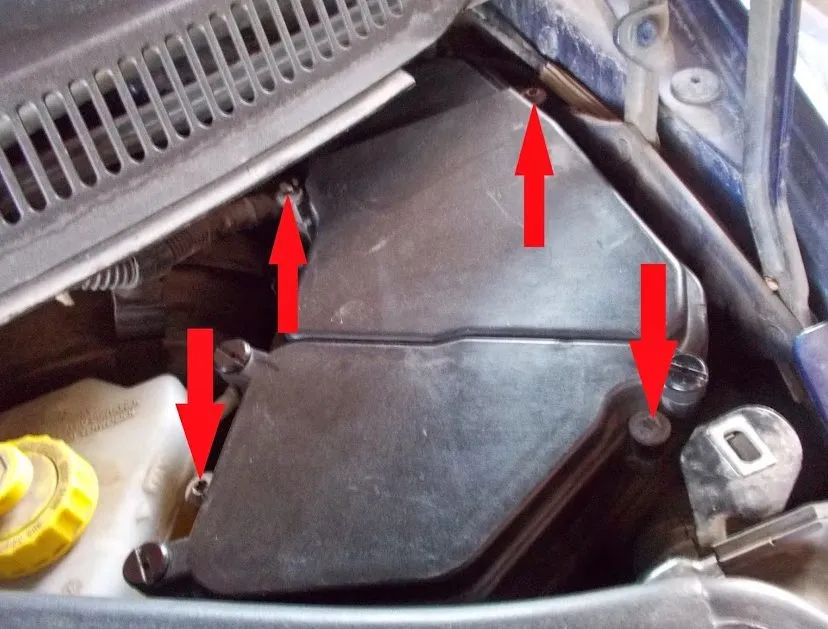

Блок под капотом
Данный блок реле и предохранителей размещен в воздухоприемном отсеке подкапотного пространства.
| № | A | Назначение предохранителей |
|---|---|---|
| 1 | 60 | блок управления вентилятора радиатора, вентилятор радиатора |
| 2 | 30 | блок управления вентилятора радиатора, вентилятор радиатора |
| 3 | 40 | насоса вторичного воздуха |
| 4 | 40 | насоса вторичного воздуха |
| 5 | 30 | катушка зажигания, предохранители в блоке реле и предохранителей |
| 6 | 30 | катушка зажигания |
| 7 | 10 | форсунки цилиндра, реле насоса системы охлаждения топлива 20А катушка зажигания |
| 8 | 10 | форсунки цилиндра 20А катушка зажигания |
| 9 | 30 | блок управления Motronic, блок управления двигателя, блок управления системы впрыска дизельного двигателя |
| 10 | 10 | датчик высокого давления, расходомер воздуха, блок управления климатической установки, реле подключения генератора, реле дополнительного насоса системы охлаждения, реле усилителя тормозов (3,2 л), диагностический насос топливной системы, блок управления турбонагнетателя |
| 11 | 15 | датчик уровня и температуры масла, блок управления Climatronic, электромагнитный клапан абсорбера, блок управления турбонагнетателя 10А блок управления климатической установки |
| 12 | 5 | реле насоса вторичного воздуха, реле электрического топливного насоса 10А электромагнитный клапан 1 абсорбера, регулятор, блок управления свечей накаливания 20А термостат системы охл. двигателя с электронным управлением, датчик высокого давления, реле прокачки ОЖ после выкл. двигателя, блок управления климатической установки, клапан регулятора фаз газораспределения впускных клапанов, электродвигатель изменения геометрии впускного коллектора |
| 13 | 15 | регулятор давления топлива, топливный насос |
| 14 | 15 | регулятор давления топлива, топливный насос 10А клапан дозирования топлива |
| 15 | 15 | реле топливного насоса, блок управления Motronic, блок управления двигателя |
| 16 | 10 | реле параллельного включения АКБ, 30А насос тормозной системы |
| 17 | 15 | лямбда-зонд 30А лямбда-зонд |
| 18 | 7,5 / 15 | лямбда-зонд после катализатора |
| Описание реле | ||
| A1 | Блок управления свечей накаливания (475) | |
| A2 | Реле электропитания клеммы 30 (109) / (219) | |
| A4 | Реле топливного насоса (53) | |
| A6 | Реле насоса системы охлаждения топлива (404) | |
| A5 | Реле дополнительного насоса системы охлаждения (404) | |
| A3 | Блок управления системы автоматического накаливания свечей (475) | |
| B6 | Реле дополнительного топливного насоса (449) | |
| B7 | Не используется | |
| B4 | Реле малой мощности обогрева (100) Реле 1 электропитания (100) | |
| B3 | Реле высокой мощности обогрева (100) | |
| B1 | Реле электропитания клеммы 30 (219) | |
| B2 | Реле топливного насоса (53) | |
| C20 | Реле электропитания клеммы 50 (433) | |
| C19 | Реле подкачивающего топливного насоса (404) | |
