Volkswagen Tiguan – компактный кроссовер производится в 2-х поколениях с 2007 года по настоящее время. 1-ое поколение фольксваген тигуан выпускался в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. За этот период он прошел рестайлиг одни раз. В этой статье Вы найдете описание блоков предохранителей и реле в фольксваген тигуан с их фото – примерами и схемами. Отдельно выделим предохранитель отвечающий за прикуриватель.

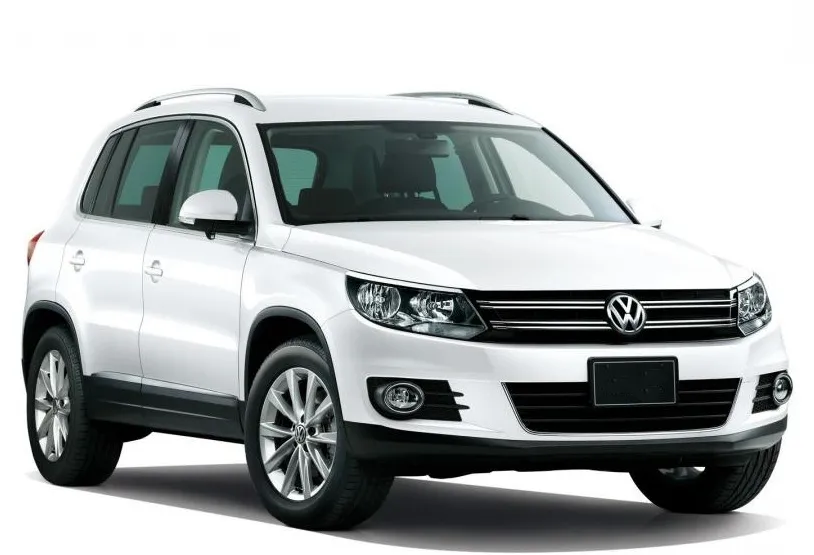

фольксваген тигуан

Расположения блоков

Схема

схема расположения блоков

Расшифровка

  1. Блок главных предохранителей в коммуникационном блоке
  2. Коммутационный блок предохранителей.
  3. Блок предохранителей в салоне.
  4. Блок реле.

Актуальное назначение блока предохранителей зависит от года выпуска и уровня комплектации автомобиля.

Блок предохранителей

Он находится в салоне, в нижней части панели проборов со стороны водителя, за защитной крышкой.

Доступ к блоку в салоне

Фото – пример

Фото блока в салоне тигуан

Схема

Схема блока предохранителей в салоне тигуан

Описание

1 Не используется
2 Не используется
3 Не используется
4 Не используется
5 Не используется
6 Не используется
7 Не используется
8 Не используется
9 5А Блок управления подушек безопасности, Контрольная лампа откл. подушки безопасности переднего пассажира
10 10А Блок управления системы полного привода
11 5А Блок управления парковочного автопилота либо ассистента
12 10А Блок управления газоразрядной лампы левой фары
13 5А Датчик высокого давления, Электрохромное внутреннее зеркало заднего вида, Выключатель фонарей заднего хода, Нагревательный резистор жиклера омывателя, Кнопка AUTO HOLD, Контрольная лампа функции AUTO HOLD, Блок управления системы определения занятости сиденья, Передняя камера вспомогательных систем водителя, Датчик уровня и температуры моторного масла, Клавиша отключения ASR и ESP, Клавиша программы управления движением
14 10А Блок управления усилителя рулевого управления, Блок управления системы отслеживания положения а/м, Реле стартера, Блок управления системы электронного регулирования демпфирования, Блок управления распознавания прицепа,
Переключатель Tiptronic, Диагностический интерфейс шин данных, Блок управления комбинации приборов, Блок управления отопителя, Выключатель освещения, Блок управления двигателя, Блок управления ABS
15 10А Реле для работы в режиме автономного отопителя, Преобразователь напряжения, Блок управления системы адаптивного освещения и корректора фар, Расходомер воздуха, Диагностический разъём, Блок управления электромеханического стояночного тормоза, Регулятор яркости подсветки выключателей и комбинации приборов, Нагревательный резистор системы вентиляции картера двигателя, Исполнительный электродвигатель корректора левой фары, Исполнительный электродвигатель корректора правой фары
16 10А Блок управления газоразрядной лампы правой фары
17 5А Блок управления комбинации приборов
18 5А Блок управления электроники управления мобильного телефона, Блок управления мультимедийной системы, Датчик магнитного поля для компаса
19 7,5А Блок управления рулевой колонки
20 5/7,5А Блок управления контроля давления в шинах, Устройство приема радиосигнала дополнительного жидкостного отопителя, Реле обогрева заднего стекла, Реле двухтонового звукового сигнала, Блок управления ABS, Переключатель Tiptronic, Блок управления автоматической коробки передач, Блок управления климатической установки, Блок управления Climatronic, Блок управления отопителя
21 7,5/15А Блок управления бортовой сети, Блок управления двери переднего пассажира, Блок управления правой задней двери
22 5А Блок управления бортовой сети, Сирена сигнализации, Датчик системы охраны салона
23 10А Датчик дождя и освещённости, Выключатель освещения, Блок управления системы отслеживания положения а/м,
Блок управления системы санкционирования доступа и пуска двигателя, Блок управления камеры заднего вида, Датчик магнитного поля для компаса, Клавиша электромеханического стояночного тормоза, Диагностический разъём
24 10А Блок управления двери водителя, Блок управления левой задней двери
25 5/20А Многофункциональный переключатель, Блок управления автоматической коробки передач, Блок Mechatronik КП DSG
26 Не используется
27 Не используется
28 40А Реле для работы в режиме автономного отопителя, Блок управления отопителя, Блок управления климатической установки
29 15А Электродвигатель очистителя заднего стекла
30 Не используется
31 20А Прикуриватель и Розетка 12 В
32 Не используется
33 Не используется
34 Не используется
35 Не используется
36 Не используется
37 Не используется
38 10А Блок управления электронной системы блокировки рулевой колонки
39 20А Реле системы очистки фар
39 15А Блок управления распознавания прицепа/ подготовка для установки ТСУ
40 15А Блок управления распознавания прицепа
41 15А Блок управления распознавания прицепа
42 20А Блок управления распознавания прицепа
43 25А Блок управления сдвижного люка
44 25А Блок управления электромеханического стояночного тормоза
45 25А Реле приточного вентилятора, Реле обогрева заднего стекла
46 30А Блок управления двери водителя, Блок управления левой задней двери
47 30А Блок управления двери переднего пассажира, Блок управления правой задней двери
48 20А Реле топливного насоса
49 20А Блок управления бортовой сети
50 25А Блок управления электромеханического стояночного тормоза
51 40А Блок управления приточного вентилятора
52 20/30А Блок управления подогрева передних сидений
53 20/30А Реле системы очистки фар
54 30А Инвертор с розеткой, 12 В – 230 В
55 15А Выключатель регулировки поясничного подпора сиденья водителя
56 15А Блок управления системы электронного регулирования демпфирования
57 25А Блок управления шторки люка
58 1А Контрольная лампа тягово – сцепного устройства (заблокировано)
59 Блок управления с дисплеем радионавигационной системы
60 Не используется

За прикуриватель в фольксваген тигуан 1-го поколения отвечает предохранитель номер 31 на 20А

Блок реле

Блок с реле расположен с обратной стороны блока предохранителей.

Фото блока реле

Схема

Схема блока реле 1

Назначение реле

  1. Реле питания клеммы 15 2, -J681-, (460) Слот B1
  2. Реле обогрева наружных зеркал -J99- (449) Слот B2
  3. Реле обогрева заднего стекла -J9- (53) Слот B5
  4. Реле двухтонального звукового сигнала -J4- (449) Слот B6
  5. Реле разгрузки контакта X -J59- (460) Слот B9
  6. Реле 2 насоса двойного омывателя -J730- (404) Слот B8
  7. Реле 1 двойного насоса омывателя -J729- (404) Слот B7
  8. Резерв Слот B3
  9. Реле питания 2 клеммы 30 -J689- (449) Слот B4

Схема

схема блока реле

Расшифровка

  1. Реле автономного отопителя
  2. Реле стартера
  3. Реле вентилятора отопителя
  4. Реле системы охранной сигнализации / реле насоса омывателя фар
  5. Реле топливного насоса (FP)
  6. Реле подогревателя охлаждающей жидкости двигателя 1
  7. Реле насоса охлаждающей жидкости двигателя – некоторые модели, Реле топливного насоса (FP) – некоторые модели, Реле топливного насоса автономного отопителя – некоторые модели
  8. Реле подогревателя охлаждающей жидкости двигателя 2

Коммуникационный блок под капотом

Состоит из отдела предохранителей и реле (Основной отдел – 1) и плавких вставок высокой мощности (главные предохранители – 2 ) и находится рядом с аккумулятором, под защитной крышкой.

Основной отдел предохранителей

Вариант 1

фото блока под капотом

Схема блока предохранителей

Схема под капотом, вариант 1

Обозначение

1
2
3 5А Блок управления бортовой сети
4 30А Блок управления ABS, Гидравлический блок ABS
5
6 5А Блок управления комбинации приборов, Блок управления рулевой колонки
7 40А Реле 2 электропитания клеммы 15
8 25А Блок управления с дисплеем радионавигационной системы, Головное устройство, ТВ-тюнер, Цифровой спутниковый радиотюнер, Блок управления мультимедийной системы, Преобразователь напряжения
9 5А Блок управления электроники управления мобильного телефона
10 5/10А Реле питания, Блок управления двигателя
11 20А Блок управления дополнительного отопителя
12 5А Диагностический интерфейс шин данных
13 15/30А Блок управления двигателя
14 5А Регулятор давления топлива, Клапан дозирования топлива, Катушки зажигания
15 5/10/15А Электромагнитная муфта приводного нагнетателя, Нагревательный элемент лямбда-зонда, Нагревательный элемент лямбда-зонда 1 после катализатора, Диагностический насос топливной системы, Реле топливного насоса, Блок управления свечей накаливания, Реле электрического топливного насоса 2
16 30А Блок управления бортовой сети
17 15А Реле сирены сигнализации
18 30А Усилитель цифровой аудиосистемы
19 30А Блок управления электродвигателя стеклоочистителя
20 10А Регулятор давления топлива, Циркуляционный насос ОЖ
21 10/20А Нагревательный элемент лямбда-зонда, Блок управления топливного насоса
22 5А Датчик положения педали сцепления
23 10А Электромагнитный клапан ограничения давления наддува, Переключающий клапан радиатора системы рециркуляции ОГ, Регулятор давления топлива, Расходомер воздуха
24 10А Блок управления вентилятора радиатора, Реле нагрева, Реле дополнительного насоса системы охлаждения, Реле питания, Электромагнитный клапан ограничения давления наддува, Электромагнитный клапан 1 адсорбера, Клапан 1 системы изменения фаз газораспределения, Клапан рециркуляции наддувочного воздуха, Клапан заслонки во впускном коллекторе, Насос 2 циркуляции охлаждающей жидкости, Циркуляционный насос ОЖ, Реле топливного насоса
25 40А Блок управления ABS
26 30А Блок управления бортовой сети
27 Не используется
28 50А Блок управления свечей накаливания
29 50А Термопредохранитель 1 регулировки положения сиденья водителя, Предохранители 54 – 57 в блоке салона
30 50А Реле разгрузки контакта X
  • А1 – Реле главных цепей зажигания (дизель)
  • А2 – Реле управления двигателем (EC) (дизель)

Вариант 2

Фото – схема

Вариант 2Назначение

1 15А Блок Mechatronik КП DSG
2 30А Блок управления ABS
3 15А Реле звукового сигнала
4 Резерв
5 5А Блок управления бортовой сети
6 Резерв
7 25А Преобразователь напряжения, Блок управления с дисплеем радионавигационной системы, Блок управления мультимедийной системы
8 40А Реле 2 электропитания клеммы 15
9 Резерв
10 5/10А Нагревательный элемент лямбда – зонда, Электромагнитная муфта приводного нагнетателя, Диагностический насос топливной системы, Блок управления свечей накаливания
11 5А Блок управления комбинации приборов, Блок управления рулевой колонки
12 5А Блок управления электроники управления мобильного телефона
13 5/10А Блок управления двигателя
14 15/30А Блок управления двигателя
15 5А Диагностический интерфейс шин данных
16 10А Электромагнитный клапан ограничения давления наддува, Переключающий клапан радиатора системы рециркуляции, Расходомер воздуха, Регулятор давления топлива
17 10/15А Регулирующий клапан давления топлива, Циркуляционный насос ОЖ
18 10А Нагревательный элемент лямбда-зонда 20А Блок управления топливного насоса
19 30А Усилитель цифровой аудиосистемы
20 5А Датчик положения педали сцепления
21 30А Блок управления дополнительного отопителя
22 30А Блок управления электродвигателя стеклоочистителя
23 10А Реле большой мощности нагрева, Реле малой мощности нагрева, Реле топливного насоса, Насос 2 циркуляции охлаждающей жидкости, Блок управления вентилятора радиатора, Реле электрического топливного насоса 2, Электромагнитный клапан ограничения давления наддува, Клапан рециркуляции наддувочного воздуха, Электромагнитный клапан 1 адсорбера, Клапан 1 системы изменения фаз газораспределения, Клапан заслонки во впускном коллекторе, Реле питания 2 Motronic, Выключатель стоп-сигналов
24 20А Катушки зажигания 15А Клапан дозирования топлива
25 30А Блок управления бортовой сети
26 30А Блок управления бортовой сети
27 50А Реле разгрузки контакта X
28 50А Блок управления свечей накаливания
29 50А Термо предохранитель 1 регулировки положения сиденья водителя, Предохранители 54 – 57 в блоке салона
30 40А Блок управления ABS (Насос)

Отдел главных предохранителей

Схема

схема главных предохранителей

Описание

  1. 200A – Генератор
  2. 80А – Блок управления усилителя рулевого управления
  3. 50А – Предохранитель 40 в блоке предохранителей
  4. 50А – Блок управления вентилятора радиатора
  5. 80А – Блок предохранителей
  6. 70А – Блок управления вентилятора радиатора, Реле большой мощности нагрева
  7. Резерв
  8. 40А – Реле малой мощности нагрева
