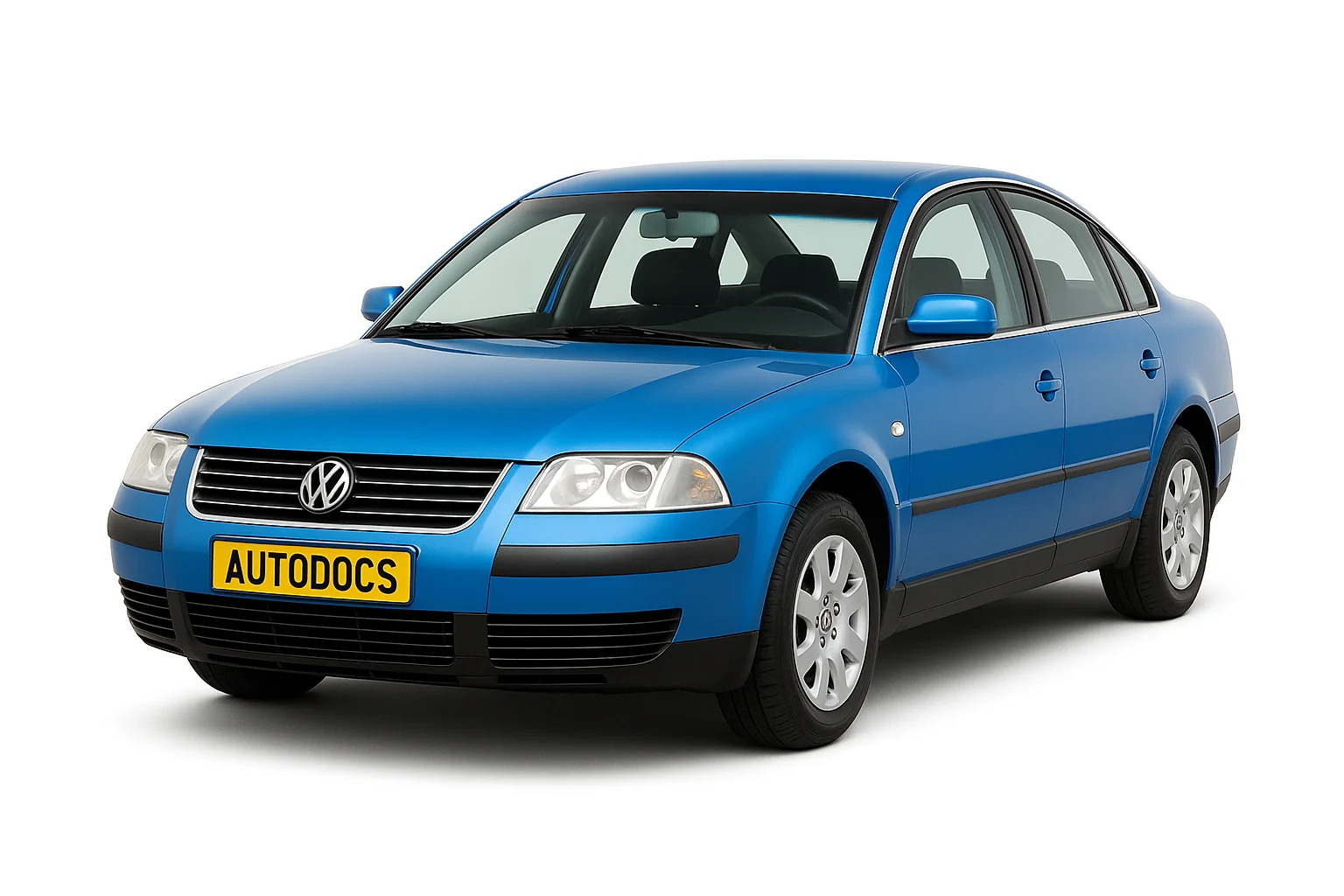

Volkswagen Passat b5 – модель 5 поколения автомобилей семейства пассат. Производился в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году. После обновления 2001 года в народе получил название Passat B5+ или Passat GP. В данной статье мы представим описание предохранителей и реле фольксваген пассат б5, полные схемы блоков с назначения элементов и фото примером исполнения. Отдельно выделим предохранитель прикуривателя и бензонасоса.

Актуальное обозначение предохранителей и реле может отличаться от представленного и зависит от комплектации и года выпуска автомобиля.

Блок предохранителей

Расположен в торце панели приборов со стороны водителя за защитной крышкой.

фотография блока пассат б5

На обратной стороне крышки должна быть актуальная схема с назначением предохранителей либо брошюра с описанием.

Схема на пассат б5
Схема
A Описание
1 5 Обогрев форсунок стеклоомывателя
2 10 Указатели поворотов
3 5 Система комфорта, круиз-контроль, климат-контроль, кондиционер, модули управления подогревом сидений, зеркало дневного / ночного освещения, модуль управления и блок управления многофункциональным рулевым колесом
4 5 Освещение номерного знака
5 10 Панель приборов, подогрев сидений дисплей АКПП, переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6 5 Центральный замок, плафоны для чтения
7 10 Системе ABS либо Фары заднего хода, Спидометр, Датчик скорости автомобиля
8 5 Телефон
9 10 Обогрев зеркал и дверных замков
10 5 Корректор фар, CD – чейнджер
11 5 Круиз-контроль [АКПП], комбинация приборов
12 10 Встроенная диагностика
13 10 Стоп-сигналы
14 10 Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15 10 Панель приборов, АКПП, кондиционер, навига­ционная система
16 5 Система ABS
17 10 Обогрев дверных замков
18 10 Правый дальний свет
19 10 Левый дальний свет
20 15 Правый ближний свет, электрокорректор фар
21 15 Левый ближний свет, электрокорректор фар
22 5 Правые габаритные огни
23 5 Левые габаритные огни
24 25 Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25 30 Вентилятор отопителя, кондиционер
26 30 Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха
27 15 Задний стеклоочиститель
28 15 Топливный насос
29 15 Управление двигателем
30 20 Электропривод люка в крыше
31 20/15 Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32 20 Управление двигателем
33 15 Предохранитель прикуривателя
34 15 Управление двигателем (зажиганием/ впрыском)
35 30 Электророзетка для прицепа
36 15 Противотуманные фары
37 15 Телефон, радио
38 15 Регулировка зеркал. Дистанционное отпирание лючка бензобака. Стеклоподъемники. Центральный замок.
39 15 Аварийное освещение (аварийка)
40 25 Сигнал
41 25 Система ABS (гидро модулятор/ насос) либо дополнительный прикуриватель
42 40 Вспомогательный воздушный вентилятор 25А Радио
43 5 S-контакт 10А Элементы управления двигателем
44 30/15 Подогрев сидений

За прикуриватель отвечает предохранитель номер 33 на 15А. А за бензонасос – 28 на 15А. Напомним, что за подачу топлива так же отвечают еще несколько элементов.

Основной блок реле

Он находится под панелью, со стороны водителя, не далеко от рулевой рейки.

расположение блоков реле

Основной блок реле
Схема
Описание R
I Реле звукового сигнала
II Промежуточное реле контакта Х
III Реле стеклоочистителей
IV Реле топливного насоса
Реле свечей накаливания
V Свободное
VI Свободное
A Предохранитель
B Предохранитель
Описание Z
1 Реле вентилятора радиатора (Кондиционер)
2 Реле муфты сцепления
3 Реле магнитной муфты (Кондиционер)
4 Реле кондиционера
5 Реле топливного насоса на дизельных двигателях
6 Реле внешнего освещения
Оборудование такси
7 Реле фар
8 Реле свечей накаливания
9 Свободное
10 Реле противотуманных фар
11 Реле средств связи
12 Реле стартера
13 Реле блокировки стартера

Дополнительный блок реле

Устанавливается на машины с повышенным уровнем электро оснащенности и носит название восьми – контактного. Находится за основным блоком реле.

дополнительный 8 контактный блок реле пассат б5
Фото – пример
z8 - схема
Схема
Описание
1 Свободное
2 Реле ABS/EDS/ESC
3 Реле ABS/EDS/ESC
4 Реле вентилятора 80 Вт
Реле вентилятора 300 Вт, 1 ступень
5 Реле вентилятора для максимальной скорости
6 Реле вентилятора 300 Вт, 2 ступень
A Предохранитель вентилятора, 5А
B Предохранитель вентилятора, 30А
C Предохранитель гидравлического насоса, 50А

Блок под капотом

Расположен под защитной крышкой, рядом с блоком управления.

блок под капотом
Фото – пример исполнения
схема блока под капотом
Схема
A Назначение предохранителей
B 10 Предохранитель для форсунок (S116)
B 5 Предохранитель насоса вспомогательной охлаждающей жидкости двигателя
D 50 Предохранитель насоса вторичного воздуха (S130)
E 40 Предохранитель для клеммы катушки зажигания (S115)
F 5 Предохранитель модуля управления двигателем (ECM) (S102)
G 10 Предохранитель электроники двигателя (S282)
Обозначение реле
1 Реле питания модуля управления двигателем Motronic (167), код двигателя BDP
2 Реле насоса вторичного воздуха (AIR) (373), (100)
3 Блок питания модуля управления двигателем Motronic (429), (219) / Реле насоса вспомогательной охлаждающей жидкости (ЕС) (53), (411)
