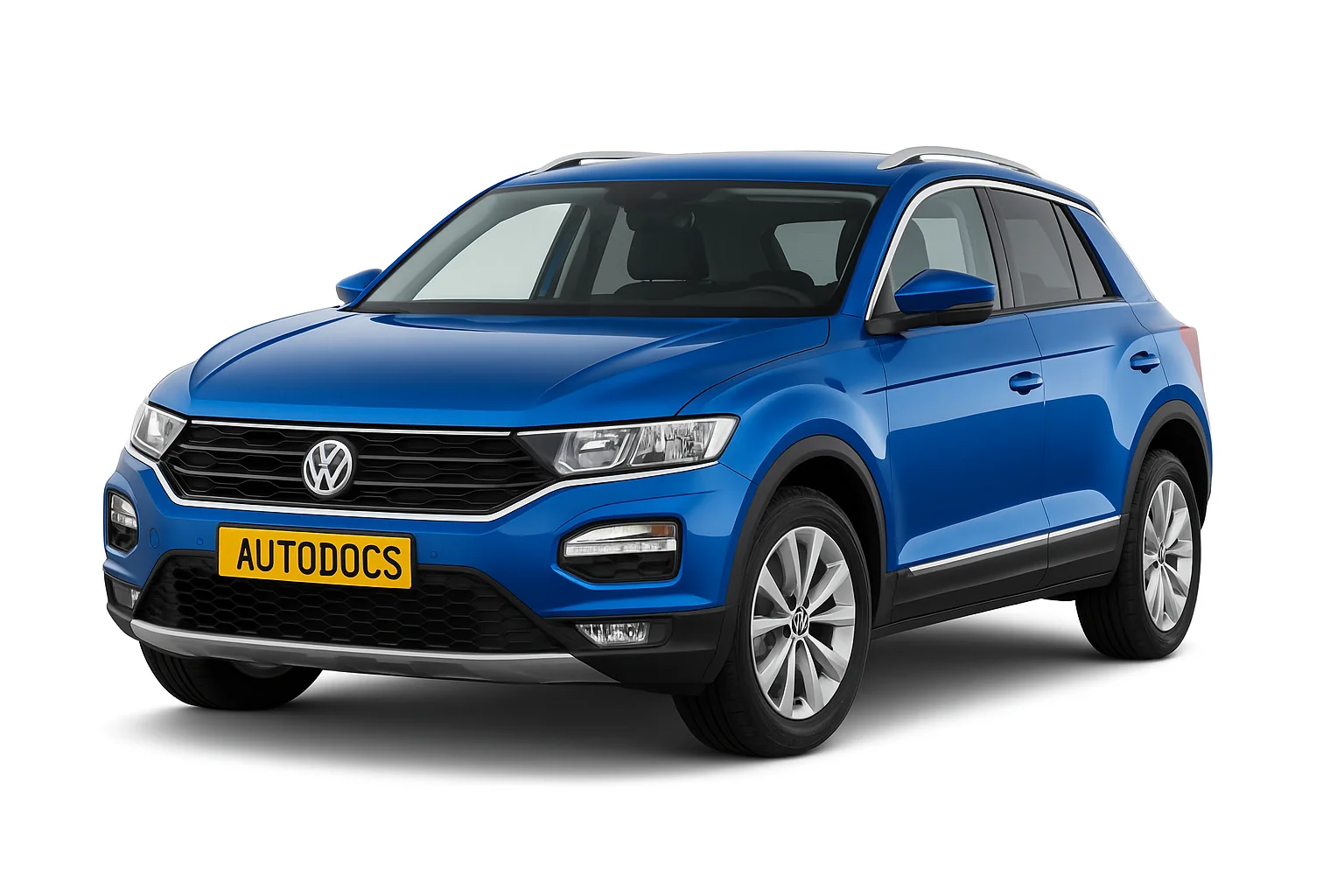

Кроссовер Volkswagen T-Roc выпускался в 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 годах. За это время модель обновлялась. В этой публикации вы найдете описание предохранителей и реле Volkswagen T-Roc со схемами монтажных блоков, их расположением и примерами на фото. Выберите предохранитель, отвечающий за прикуриватель.
Содержание
Назначение предохранителей и реле может отличаться от показанного и зависит от года выпуска, комплектации и страны поставки. В случае затруднений обратитесь к ближайшему дилеру.
Блоки в салоне

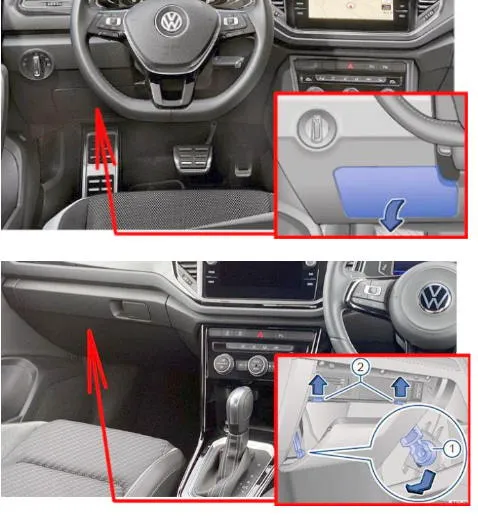

Монтажный блок расположен в нижней части панели приборов, со стороны водителя. Для доступа необходимо снять бардачок.
| № | A | Назначение |
|---|---|---|
| F1 | 20/30 | Блок управления подогревателя реагента |
| F2 | 10 | Блок управления электроники рулевой колонки |
| F3 | – | |
| F4 | 7,5 | Сигнальная сирена |
| F5 | 5/7,5 | Диагностический интерфейс шины данных |
| F6 | 5/7,5 | Рычаг селектора |
| F7 | 10 | Органы управления отопителем и кондиционером |
| Приемник дистанционного управления дополнительного подогревателя охлаждающей жидкости | ||
| Реле обогрева заднего стекла | ||
| F8 | 7,5/10 | Переключатель света |
| Кнопка электромеханического стояночного тормоза | ||
| Датчик дождя и света | ||
| Диагностическое соединение | ||
| Датчик противоугонной сигнализации | ||
| Блок выбора режима движения | ||
| Блок управления поворотным светом и корректором фар | ||
| F9 | 5/7,5 | Блок управления электроники рулевой колонки |
| F10 | 7,5 | Блок управления дисплейного блока передней информации и органов управления |
| CD-плеер | ||
| F11 | 40 | Блок управления бортового питания |
| F12 | 20 | Блок управления 1 информационной электроники |
| F13 | 25 | Ремень безопасности переднего левого (левый руль) |
| Ремень безопасности переднего правого (правый руль) | ||
| F14 | 40 | Блок управления вентилятора свежего воздуха |
| F15 | 10 | Блок управления электронного замка рулевой колонки |
| F16 | 7,5 | Блок управления стабилизации передачи и приема |
| Отделение с интерфейсом для мобильного телефона | ||
| USB-концентратор | ||
| F17 | 7,5 | Панель приборов |
| Блок управления модуля экстренного вызова и блока коммутации | ||
| F18 | 7,5 | Ручка задней крышки |
| F19 | 7,5 | Интерфейс системы доступа и запуска |
| F20 | 7,5/10 | Реле системы дозирования реагента |
| F21 | 15 | Блок управления полного привода |
| F22 | 15 | Блок управления детектора прицепа |
| F23 | 20/30 | Блок управления регулировки сдвижного люка |
| F24 | 40 | Блок управления бортового питания |
| F25 | 30 | Блок управления двери водителя |
| F26 | 30 | Блок управления бортового питания |
| F27 | 30 | Блок управления бортового питания |
| F28 | 25 | Блок управления детектора прицепа |
| F29 | – | |
| F30 | – | |
| F31 | Блок управления задней крышки | |
| F32 | 10 | Передняя камера систем помощи водителю |
| Блок управления адаптивного круиз-контроля | ||
| Блок управления парковочного ассистента | ||
| F33 | 5/7,5 | Блок управления подушками безопасности |
| F34 | 7,5 | Салонное зеркало |
| Реле розеток питания | ||
| Выключатель фонаря заднего хода | ||
| Датчик давления контура хладагента | ||
| Датчик качества воздуха | ||
| Кнопка электромеханического стояночного тормоза | ||
| F35 | 7,5/10 | Диагностическое соединение |
| F36 | 5/7,5 | Передняя правая фара |
| F37 | 5/7,5 | Передняя левая фара |
| F38 | 25 | Блок управления детектора прицепа |
| F39 | 30 | Блок управления двери переднего пассажира |
| F40 | 20 | Розетка 12 В 2 |
| Розетка 12 В 3 | ||
| F41 | 25 | Ремень безопасности переднего правого (левый руль) |
| Ремень безопасности переднего левого (правый руль) | ||
| F42 | 40 | Блок управления бортового питания |
| F43 | 40 | Блок управления пакета цифрового звука |
| F44 | 15 | Блок управления детектора прицепа |
| F45 | – | |
| F46 | – | |
| F47 | 15 | Электродвигатель очистителя заднего стекла |
| F48 | – | |
| F49 | 5/7,5 | Датчик положения сцепления |
| F50 | 40 | Блок управления задней крышки |
| F51 | – | |
| F52 | 15 | Блок управления электронно регулируемой амортизации |
| F53 | 30 | Реле обогрева заднего стекла |
| Реле | ||
| R1 | Реле системы дозирования реагента | |
| R2 | – | |
| R3 | – | |
| R4 | Реле питания зажигания 15 | |
| R5 | Реле обогрева заднего стекла | |
| R6 | Реле розеток питания | |
За прикуриватель отвечает предохранитель номер 40, 20А.
Блоки под капотом
Основной монтажный блок под капотом расположен с левой стороны моторного отсека, рядом с аккумулятором.
Состоит из 2 секций: секции коммутации с предохранителями и реле, и секции мощных предохранителей.
| № | A | Обозначение |
|---|---|---|
| F1 | 25 | Блок управления ABS |
| F2 | 40 | Блок управления ABS |
| 60 | Гидравлический насос ABS | |
| F3 | 15/30 | Блок управления двигателем -J623- |
| F4 | 5/7,5/10 | Вентилятор радиатора |
| Датчик уровня и температуры масла | ||
| Реле высокой теплоотдачи | ||
| Реле низкой теплоотдачи (дизель) | ||
| Свеча накаливания 1 (дизель) | ||
| Свеча накаливания 3 (дизель) | ||
| Клапан управления выпускным распредвалом 1 | ||
| Клапан управления распредвалом 1 | ||
| Привод впускного кулачка цилиндра 2 | ||
| Привод выпускного кулачка цилиндра 2 | ||
| Привод впускного кулачка цилиндра 3 | ||
| Привод выпускного кулачка цилиндра 3 | ||
| Соленоидный клапан регулирования давления наддува | ||
| Клапан управления впускным распредвалом 1 | ||
| Соленоидный клапан фильтра с активированным углем 1 | ||
| Клапан регулирования давления масла (бензин) | ||
| F5 | 10 | Клапан регулирования давления топлива (дизель) |
| Клапан дозирования топлива (дизель) | ||
| Реле питания компонентов двигателя (бензин) | ||
| F6 | 5 | Выключатель стоп-сигнала |
| F7 | 10 | Насос охлаждения наддувочного воздуха |
| Нагревательный элемент системы вентиляции картера | ||
| Клапан охлаждающей жидкости для коробки передач | ||
| Клапан рециркуляции воздуха турбокомпрессора | ||
| Клапан заслонки впускного коллектора | ||
| Клапан управления форсункой охлаждения поршня | ||
| Клапан охлаждающей жидкости для головки блока цилиндров (дизель) | ||
| Датчик давления масла | ||
| Вспомогательный насос отопления | ||
| Отсечной клапан охлаждающей жидкости (бензин) | ||
| Клапан регулирования давления масла (дизель) | ||
| F8 | 10/15 | Лямбда-зонд 1 до катализатора |
| Блок управления датчика NOx | ||
| Блок управления 2 датчика NOx | ||
| Лямбда-зонд 1 после катализатора | ||
| F9 | 5/10/20 | Блок управления автоматического периода накаливания (дизель) |
| Нагревательный элемент системы вентиляции картера | ||
| Датчик массового расхода воздуха | ||
| Катушка зажигания 4 с выходным каскадом | ||
| Катушка зажигания 3 с выходным каскадом | ||
| Катушка зажигания 2 с выходным каскадом | ||
| Катушка зажигания 1 с выходным каскадом | ||
| Соленоидный клапан фильтра с активированным углем 1 | ||
| Клапан управления выпускным распредвалом 1 | ||
| Клапан управления распредвалом 1 | ||
| F10 | 15/20 | Блок управления топливного насоса |
| F11 | 40 | Нагревательный элемент дополнительного воздуха |
| F12 | 40 | Нагревательный элемент дополнительного воздуха |
| F13 | 30 | Мехатроник коробки передач с двойным сцеплением |
| Вспомогательный гидронасос 1 для масла КПП | ||
| F14 | – | |
| F15 | 15 | Реле звукового сигнала |
| F16 | 20 | Реле питания компонентов двигателя (бензин) |
| F17 | 7,5 | Блок управления двигателем |
| Блок управления ABS | ||
| F18 | 5/7,5 | Блок управления контроля аккумулятора |
| F19 | 30 | Реле 1 электродвигателя стеклоочистителя |
| Реле 2 электродвигателя стеклоочистителя | ||
| F20 | 10 | Сигнальная сирена |
| F21 | 15/20 | Мехатроник коробки передач с двойным сцеплением |
| F22 | 5/7,5 | Блок управления двигателем |
| F23 | 30 | Стартер |
| F24 | 40 | Нагревательный элемент дополнительного воздуха |
| F31 | 15 | Вакуумный насос для тормозов |
| F32 | – | |
| F33 | 15 | Вспомогательный гидронасос 1 для масла КПП |
| F34 | – | |
| F35 | – | |
| F36 | – | |
| F37 | 20 | Блок управления дополнительного отопителя |
| F38 | – | |
| SBJ | 125 | Предохранители на держателе С (панель приборов): №4, 14, 22, 31, 38, 42, 53 |
| Реле питания зажигания 15 | ||
| Реле розеток питания | ||
| SBG | 400 | Генератор |
| 508 | Аккумулятор | |
| SBE | 80 | Блок управления усилителя рулевого управления |
| SBK | 80 | Предохранители на держателе С (панель приборов): №1, 3, 15, 30, 43, 46, 50, 52 |
| SBL | 50 | Вентилятор радиатора |
| Реле | ||
| R1 | Реле стартера 1 | |
| R2 | Реле стартера 2 | |
| R3 | Реле звукового сигнала | |
| R4 | Реле высокой теплоотдачи (дизель) | |
| R5 | Главное реле (бензин) | |
| Реле питания 30 (дизель) | ||
| R6 | Блок управления автоматического периода накаливания (дизель) | |
| R7 | Реле низкой теплоотдачи (дизель) | |
| R8 | Реле питания компонентов двигателя (бензин 2.0л) | |
| R9 | Реле 1 электродвигателя стеклоочистителя | |
| R10 | Реле 2 электродвигателя стеклоочистителя | |
