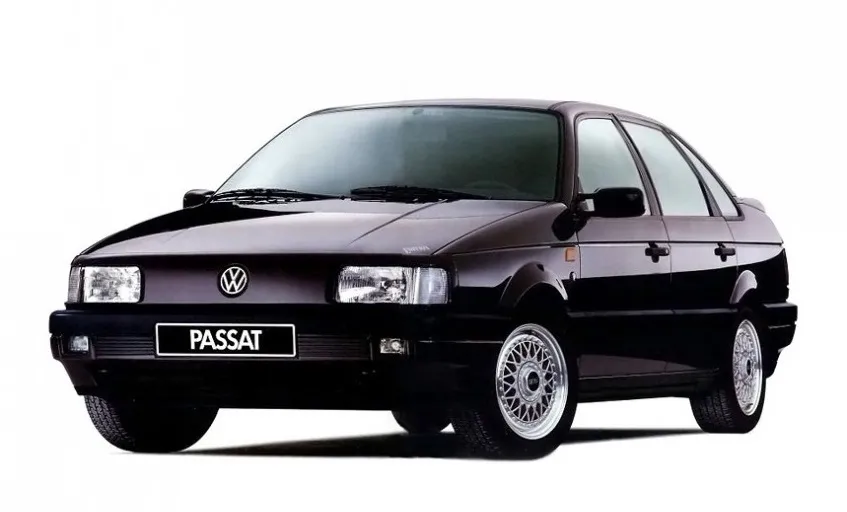

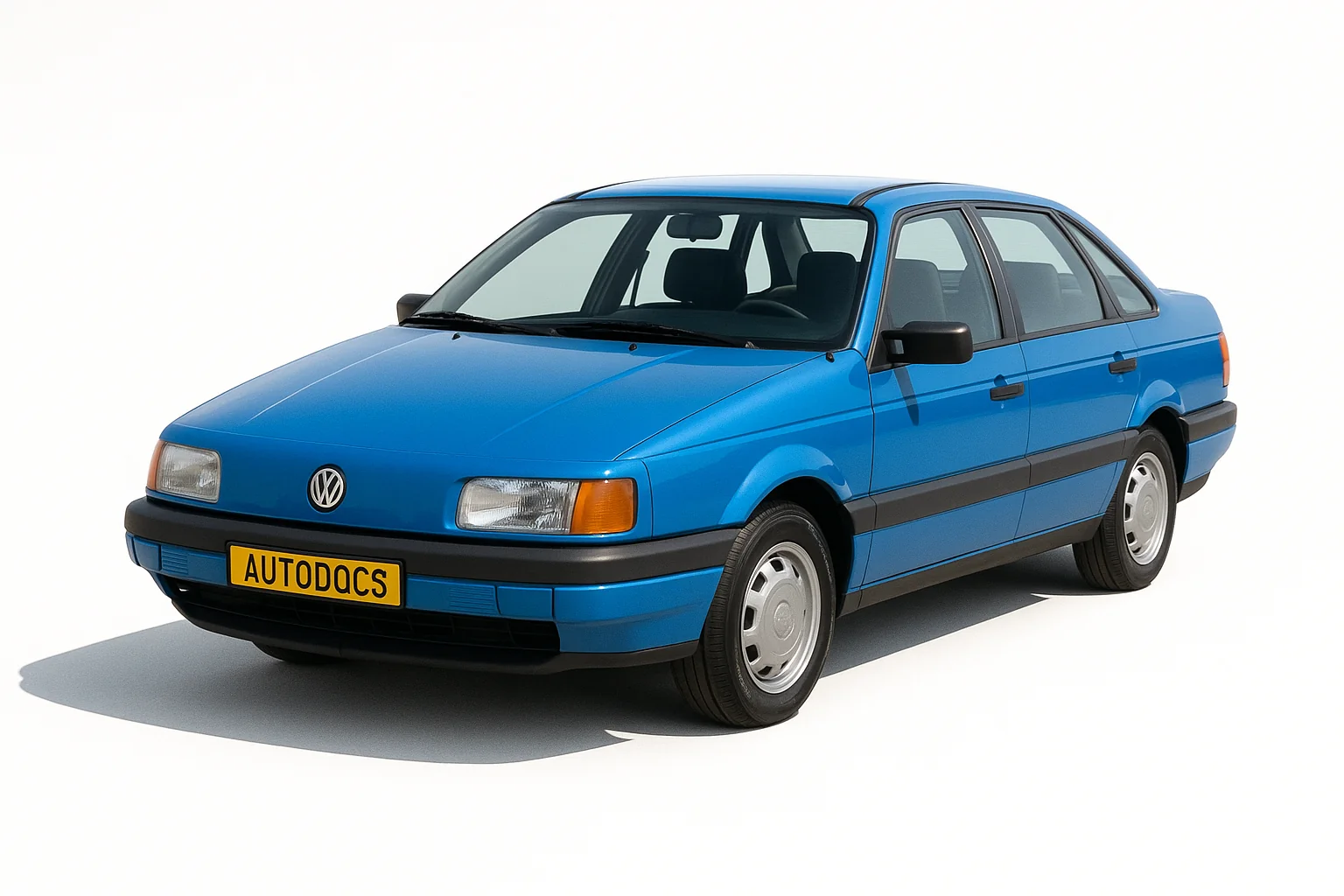

Volkswagen Passat b3 представляет 3-е поколение популярной серии пассатов. Выпускалась данная модель в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и дизельными двигателями. В данном материале мы представим описание всех предохранителей и реле фольксваген пассат б3 со схемами и фотографиями блоков в которых они расположены.
Содержание
Главный блок
Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.
Для доступа к нему нужно снять полку.
| № | A | Описание предохранителей |
|---|---|---|
| 1 | 10 | Ближний свет (левая фара) |
| 2 | 10 | Ближний свет (правая фара) |
| 3 | 10 | Освещение комбинации приборов и номерного знака |
| 4 | 15 | Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески |
| 5 | 15 | Очиститель ветрового стекла, омыватель ветрового и заднего стекол |
| 6 | 20 | Вентилятор отопителя, кондиционер |
| 7 | 10 | Габаритный свет (правый) |
| 8 | 10 | Габаритный свет (левый) |
| 9 | 20 | Обогрев заднего стекла и зеркал заднего вида |
| 10 | 15 | Противотуманные фары и задний противотуманный фонарь |
| 11 | 10 | Дальний свет (левая фара), контрольная лампа включения дальнего света |
| 12 | 10 | Дальний свет (правая фара) |
| 13 | 10 | Звуковой сигнал, вентилятор радиатора (после выключения двигателя) |
| 14 | 10 | Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, подсветка шкалы селектора автоматической коробки передач |
| 15 | 10 | Карбюратор или электронная система управления двигателем |
| 16 | 15 | Комбинация приборов, освещение вещевого ящика |
| 17 | 10 | Указатели поворота |
| 18 | 20 | Электро бензонасос, датчик концентрации кислорода (лямбда-зонд) |
| 19 | 30 | Вентилятор системы охлаждения, кондиционер |
| 20 | 20 | Стоп-сигналы, система управления скоростью движения |
| 21 | 15 | Лампы освещения салона, багажного отделения, часы, центральный замок, прикуриватель и комбинация приборов |
| 22 | 10 | Автомагнитола |
За прикуриватель отвечает предохранитель номер 21 на 15А.
| № | Обозначение реле |
|---|---|
| 1 | Система кондиционирования |
| 2 | Задний стеклоочиститель с функцией прерывистого режима работы |
| 3 | Выключатель принудительного холостого хода, клапан увеличения частоты вращения холостого хода, система управления двигателем (Digifant) |
| 4 | Резерв |
| 5 | Указатель уровня охлаждающей жидкости |
| 6 | Система аварийной сигнализации |
| 7 | Система очистки фар |
| 8 | Система прерывистой работы стеклоочистителя и омывателя |
| 9 | Система предупреждения о не пристегнутых ремнях безопасности |
| 10 | Противотуманные фары |
| 11 | Звуковой сигнал |
| 12 | Топливный насос, подогрев впускного коллектора (где предусмотрен) |
| 13 | Таймер электро обогрева заднего стекла |
| 14 | Резерв |
| 15 | Гидронасос АБС |
| 16 | АБС |
| 17 | Резерв |
| 18 | Резерв |
| 19 | Система кондиционирования |
| 20 | Резерв |
| 21 | Предохранитель гидронасоса АБС и электропривода стекол |
| 22 | Предохранитель системы клапанов АБС |
| 23 | Резерв |
| 24 | Резерв |
Количество реле в блоке зависит от комплектации и года выпуска автомобиля.
| № | Назначение реле согласно их нумерации |
|---|---|
| 4 | реле сигнализации не пристегнутых ремней безопасности |
| 13 | компрессор кондиционера |
| 15 | дополнительные фары (ПТФ) |
| 18 | разгрузка шины X |
| 19 | или №99 — дворники лобового стекла (№99 — с регулируемой паузой) |
| 21 | аварийной сигнализации и указатели поворотов |
| 22 | аварийной сигнализации и указатели поворотов, автомобиля с прицепом |
| 29 | реле не пристёгнутых ремней безопасности |
| 30 | главное реле впрыска, даёт команду на включение бензонасоса |
| 32 | питание ЭБУ (Digifant) |
| 33 | омыватель фар |
| 43 | индикатор падения уровня охлаждающей жидкости (до 91г.в.) |
| 46 | реле времени пред пускового подогрева |
| 53 | сигнал двух тональный (одно тональный — перемычка) |
| 54 | прекращение питания на принуд. холостого хода |
| 55 | увеличение подачи топлива на принуд. холостого хода |
| 59 | Подогрев сидений |
| 61 | обогрев впускного коллектора |
| 67 | или №80 — бензонасос |
| 72 | задний дворник |
| 78 | Насос АБС |
| 61 | ЭБУ АБС |
| 80 | или №67 — бензонасос |
| 99 | или №19 — дворники лобового стекла (№99 — с регулируемой паузой) |
| 105 | реле климата |
| 109 | Реле системы впрыска и зажигания (VR6) |
| 150 | Стартер и фонари заднего хода (для авто с АКПП) |
Отдельные элементы могут устанавливаться вне данного блока, например термо предохранитель печки (за бардачком) или под капотом пластиковые вставки защиты свечей накала.
Дополнительная информация
Больше информации про электро оборудование кузова, можете получить изучив данную брошюру: “скачать“.
