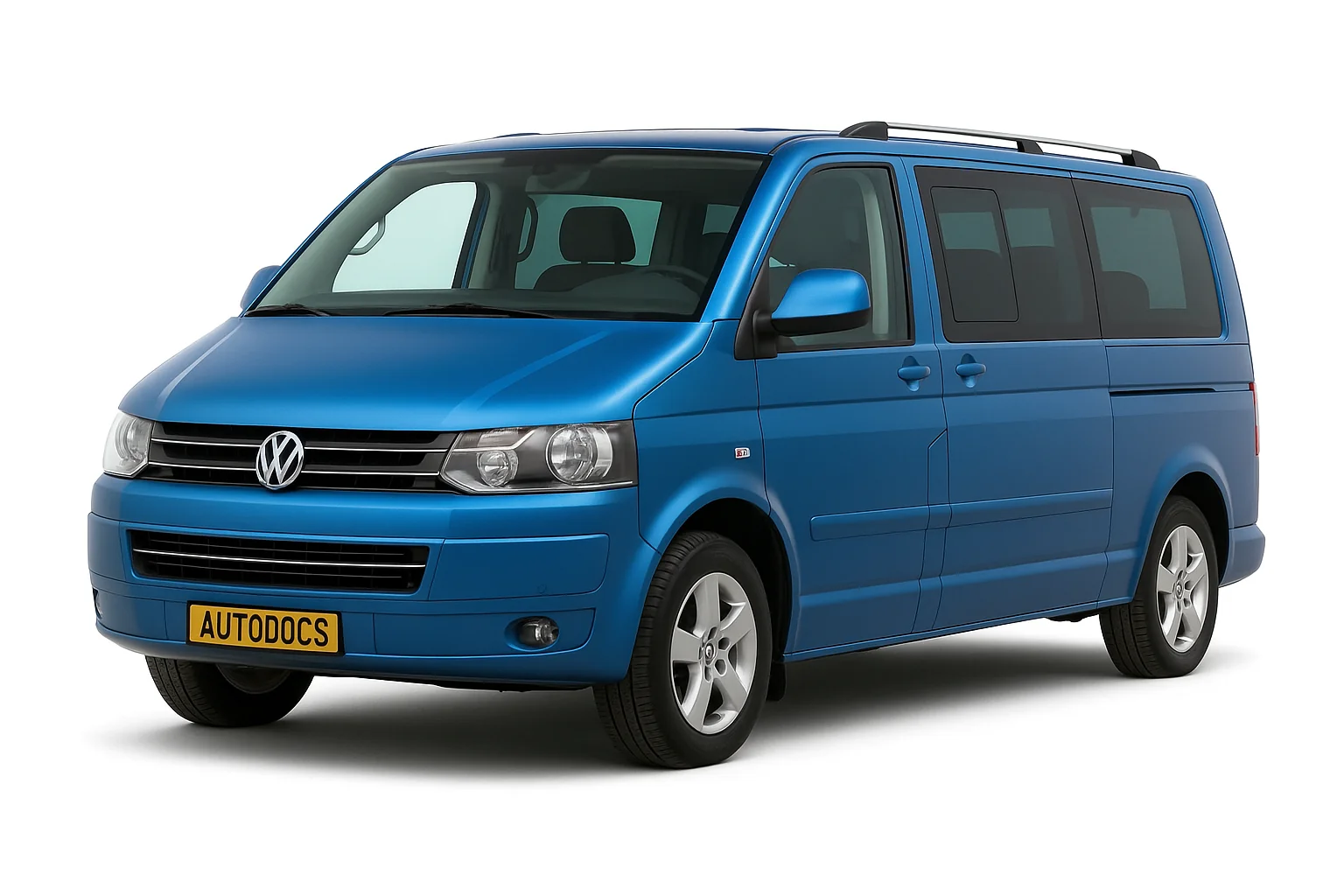

Volkswagen Caravelle и Multivan очень схожи как в техническом плане, так и внешне. Основное их отличие между собой это внутренняя отделка салона и панели. Обе эти модели выпущены на одной базе c wv transporter и представляют его пассажирскую версию. В данной публикации вы найдёте описание блоков предохранителей и реле Фольксваген Каравелла (Мультивен) T5. Годы выпуска пятого поколения (T5): 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 г. С 2015 года в производстве находится шестое поколение (T6). Мы так же покажем расположение всех блоков управления, видео пример нахождения именно блоков предохранителей и реле, а так же их фотографии и схемы. Особое внимание уделим предохранителям отвечающим за прикуриватель для обоих поколений.
В связи с большим разнообразием вариантов комплектации и длинны кузовной базы, нету одного общего описания назначения всех элементов. Мы покажем наиболее часто встречающиеся. В случаях затруднения сверяйте обозначение с вашим, на обратной стороне защитной крышки или инструкции, либо обратитесь к ближайшему дилеру.
Содержание
Общее расположение блоков управления
Обозначение
| 1 | Электронный блок управления ABS |
| 2 | Блок управления кондиционером – в панели управления отопителем |
| 3 | Блок управления кондиционером (задний) — в панели управления отопителем |
| 4 | Блок антенны — если есть |
| 5 | Боковой датчик удара, со стороны водителя |
| 6 | Боковой датчик удара, задний левый |
| 7 | Боковой датчик удара, со стороны пассажира |
| 8 | Боковой датчик удара, задний правый |
| 9 | Блок управления противоугонной системой |
| 10 | Звуковой сигнал противоугонной системы — резонатор системы впуска |
| 11 | Усилитель выходного сигнала аудиосистемы — под передним правым сиденьем – если есть |
| 12 | Дополнительная аккумуляторная батарея 1 – под передним левым сиденьем — если есть |
| 13 | Дополнительная аккумуляторная батарея 2 (автофургон) — в кухонном шкафу |
| 14 | Блок управления дополнительным отопителем (Air Тор 3500) — под днищем кузова, справа- если есть |
| 15 | Блок управления дополнительным отопителем (Thermo Тор) — под днищем кузова, слева- если есть |
| 16 | Аккумуляторная батарея |
| 17 | Блок управления оборудованием кемпинга (автофургон) |
| 18 | Диагностический разъем (DLC) |
| 19 | Блок диагностики — приборная панель |
| 20 | Блок управления электрооборудованием двери водителя |
| 21 | Блок управления электрооборудованием левой задней двери (со сдвижной дверью с электроприводом) — левая стойка |
| 22 | Блок управления электрооборудованием двери пассажира |
| 23 | Блок управления электрооборудованием правой задней двери (со сдвижной дверью с электроприводом) — правая стойка |
| 24 | Блок управления системой поддержания курсовой устойчивости ESP (включает в себя датчик ускорения, датчик бокового перемещения) |
| 25 | Блок управления механизмом подъем а крыш и (автофургон) |
| 26 | Электронный блок управления двигателем — около блока предохранителей / реле в моторном отсеке 1 |
| 27 | Блок управления электродвигателем вентилятора системы охлаждения 1 — подвеска (впереди слева) |
| 28 | Блок управления электродвигателем вентилятора системы охлаждения 2 – в электродвигателе вентилятора системы охлаждения 2- если установлен |
| 29 | Блок предохранителей/ реле, моторный отсек 1 |
| 30 | Блок предохранителей/ реле, моторный отсек 2 |
| 31 | Блок предохранителей/ реле, моторный отсек З |
| 32 | Блок предохранителей/ реле, приборная панель 1 — центральная часть панели приборов |
| 33 | Блок предохранителей/ реле 2, приборная панель — под блоком предохранителей /реле 1 приборной панели |
| 34 | Блок предохранителей/ реле, приборная панель 3 — за блоком предохранителей /реле, приборная панель 1/2 |
| 35 | Блок предохранителей/ реле, приборная панель 4 — за блоком предохранителей /реле, приборная панель 1/2 |
| 36 | Блок предохранителей/ реле, левое сиденье — под сиденьем |
| 37 | Дополнительный предохранитель 1 (выключатель блокировки дифференциала, задний 10А) — левая передняя стойка |
| 38 | Дополнительный предохранитель 2 (дополнительный отопитель 30А) — под левым сиденьем |
| 39 | Дополнительный предохранитель 3 (блок управления электрооборудованием двери, левый задний 40А) — под левым сиденьем (некоторые модели) |
| 40 | Резистор 1 электродвигателя вентилятора отопителя – около электродвигателя вентилятора заднего отопителя |
| 41 | Резистор 2 электродвигателя вентилятора отопителя — около электродвигателя вентилятора заднего отопителя — если есть |
| 42 | Звуковой сигнал 1 |
| 43 | Звуковой сигнал 2 – если есть |
| 44 | Блок управления иммобилайзером – комбинация приборов |
| 45 | Кольцевая антенна иммобилайзера – возле замка зажигания |
| 46 | Блок управления комбинацией приборов – приборная панель |
| 47 | Блок управления телефоном — за вещевым ящиком |
| 48 | Многофункциональный блок управления 1 — функции: Автоматическая коробка передач(АКПП), система зарядки(с дополнительной батареей), система поддержания скорости, распознавание контакта концевого выключателя двери/ капота, управление электрической нагрузкой, электропривод стеклоподъемников, топливный насос, омыватели фар, обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла, аварийная сигнализация, обогреватель лобового стекла, звуковой сигнал, указатели поворота, подсветка комбинации приборов, лампы освещения салона, очистители с автоматическим управлением, фонари заднего хода, стартер, люк, выключатель освещения, омыватель лобового стекла, очиститель лобового стекла |
| 49 | Многофункциональный блок управления 2 — функции: Противоугонная система, центральный замок, электропривод зеркал заднего вида на дверях, сдвижная дверь с электроприводом, электропривод стеклоподъемников, люк |
| 50 | Блок управления навигационной системы – в дисплее навигационной системы |
| 51 | Датчик температуры окружающего воздуха |
| 52 | Блок управления системой парковки |
| 53 | Блок управления подогревом сиденья водителя |
| 54 | Блок управления подогревом сиденья пассажира |
| 55 | Датчик положени я рулевого колеса — если есть |
| 56 | Блок управления электроприводом люка |
| 57 | Электронный блок управления SRS |
| 58 | Блок управления приводом открывания/ закрывания задней двери – левая стойка “D” — если есть |
| 59 | Блок управления системы информирования о трафике – под панелью приборов |
| 60 | Блок управления системы информирования о трафике (альтернативная позиция) — под панелью приборов |
| 61 | Блок управления раздаточной коробкой (c 4WD) — задняя главная передача |
| 62 | Электронный блок управления КПП (АКПП) — около блока управления двигателем |
| 63 | Синтезатор голоса — под передним правым сиденьем- если есть |
| 64 | Датчик скорости автомобиля — КПП (некоторые модели) |
Расположение блоков предохранителей и реле
Блоки предохранителей под капотом
Монтажный блок предохранителей
Фотография блока
Пример схемы
Общее описание
| 1 | (5А) Электродвигатель (и) вентилятора(ов) системы охлаждения |
| 2 | (5А) Реле насоса охлаждающей жидкости |
| 3 | (15А) Кондиционер (5А) Резистор вентиляии картера |
| 4 | (30А) Антиблокировочная система тормозов(ABS) либо Стабилизатор напряжения, Магнитола, Радио |
| 5 | (15А) Автоматическая коробка передач |
| 6 | (30А) Антиблокировочная система тормозов(ABS) |
| 7 | (5А) Блок управления электродвигателем вентилятора системы охлаждения 1 (7,5А) Насос омывателя |
| 8 | (15А) Управление двигателем |
| 9 | (5А) Управление двигателем, реле основных цепей зажигания |
| 10 | (5А) Управление двигателем (15А) Клапан наддува либо отработанных газов |
| 11 | (5А) Блок управления усилителем рулевого управления (30А) Переключатель света фар и их реле |
| 12 | (5А) Управление двигателем (10А) Регулятор давления топлива |
| 13 | (10А) Управление двигателем (10А) Ксенон в левой фаре |
| 14 | (5А) Управление двигателем либо Реле топливного насоса |
| 15 | (10А) Выключатель фонарей заднего хода |
| 16 | (5А) Управление двигателем либо выключатель стоп сигналов, расходомер воздуха |
| 17 | (5А) Антиблокировочная система тормозов (ABS) |
| 18 | (5А) Усилитель рулевого колеса |
| 19 | (5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления |
| 20 | (5А) Управление двигателем |
| 21 | (5А) Клапан рециркуляции отработанных газов |
| 22 | (10А) Управление двигателем (форсунки) |
| 23 | (25А) Автоматическая коробка передач (10А) Ксенон в правой фаре |
| 24 | (5А) Автоматическая коробка передач |
| 25 | (25А) Управление двигателем, Зажигание |
| 26 | (25А) Управление двигателем (5А) Левая фара |
| 27 | (5А) Реле насоса охлаждающей жидкости |
| 28 | (15А) Сигнал высокого тона |
| 29 | (10А) Датчик скорости автомобиля (5А) Правая фара |
| 30 | (15/20А) Реле насоса вспомогательной системы кондиционера /отопителя, топливный насос, реле топливного насоса |
| 31 | (15А) Управление двигателем (лямбда зонд) |
| 32 | (30А) Управление двигателем (зажигание) (5А) Реле топливного насоса |
| 33 | (5А) Реле насоса охлаждающей жидкости управление двигателем, реле свечей накаливания |
| 34 | (10А) Блок управления электродвигателем вентилятора системы охлаждения (5А) Блок управления ботовой сети |
| 35 | (10А) Управление двигателем (15А) Регулятор уровня топлива |
| 36 | (25А/30А) Реле стартера (5А) Интерфейс шин данных |
Блок предохранителей высокой мощности
Находится рядом с монтажным и соединен с аккумулятором.
Расшифровка
| 1 | (175/225А) Генератор |
| 2 | (125А) Распределение питания аккумуляторной батареи, реле вспомогательных цепей зажигания, блок управления электрооборудованием двери водителя блок управления электрооборудованием двери пассажира, обогреватель заднего стекла, реле контакта Х, отдельные предохранители |
| 3 | (50А/100А) Система зарядки (с дополнительной батареей), блок управления электрооборудованием задней левой двери (некоторые модели), блок управления электрооборудованием задней правой двери (некоторые модели), реле — делитель в системе зарядки (с дополнительной батареей) |
| 4 | (125А) Распределение питания аккумуляторной батареи (70А) Плюсовое соединение в жгуте проводов моторного отсека |
| 5 | (50А) Распределение питания аккумуляторной батареи (некоторые модели), отдельные предохранители |
| 6 | (60А) Реле свечи накаливания (50А) электродвигатель насоса подачи воздуха на выпуск |
| 7 | (70/80/100А) Электродвигатель вентилятора (ов) системы охлаждения |
| 8 | (40/50/100А) Электродвигатель вентилятора (ов) системы охлаждения, отдельные предохранители |
| 9 | (100А) Распределение питания аккумуляторной батареи, замок зажигания |
| 10 | — |
Блок реле
Так же расположен рядом с монтажным блоком предохранителей.
Вариант 1
Назначение
| 1 | Электронный блок управления кондиционером (ручное управление температурой) |
| 2 | Реле 2 топливного насоса |
| 3 | Реле насоса системы подачи воздуха навыпуск |
| 4 | Реле основных цепей зажигания |
| 5 | Реле 1 топливного насоса |
| 6 | Реле электромагнитной муфты компрессора кондиционера (автоматическое управление температурой) |
| 7 | Реле системы управления АКПП |
| 8 | Блок управления усилителем рулевого управления |
| 9 | Реле насоса охлаждающей жидкости |
Вариант 2
Обозначение
| 1 | Электронный блок управления кондиционером (ручное управление температурой) |
| 2 | Реле 2 топливного насоса |
| 3 | Реле насоса системы подачи воздуха навыпуск |
| 4 | Реле основных цепей зажигания |
| 5 | Реле 1 топливного насоса |
| 6 | Реле электромагнитной муфты компрессора кондиционера (автоматическое управление температурой) |
| 7 | — |
| 8 | Реле насоса охлаждающей жидкости |
| 9 | Реле стартера — если есть |
Блоки в салоне
Главный блок предохранителей
Фото – пример
Схема верхнего отдела
Описание
| 1 | (25A/30A) Отопитель, кондиционер, реле питания клеммы 15 |
| 2 | (5A) Датчик положения рулевого колеса |
| 3 | (10A) Многофункциональный блок управления 1 (бортовой сети) |
| 4 | (10A) Корректор фар (5А) Ассистент смены полосы движения |
| 5 | (15A) Лампа левой фары |
| 6 | (15A) Лампа левой фары |
| 7 | (15A) Многофункциональный блок управления 1 (лампа освещения салона либо бортовая сеть) |
| 8 | (5A) Диагностический разъем (DLC) (15/20А) блок управления сдвижной крышей и двери, крышки багажного отсека |
| 9 | (15A) Выключатель стоп-сигналов (датчик положения педали тормоза) (30А) Блок управления бортовой сети |
| 10 | (10A) Очиститель лобового стекла, очиститель заднего стекла |
| 11 | (5A) Лампа подсветки номерного знака |
| 12 | (15A) Прикуриватель (5/30А) Переключатель освещения |
| 13 | (5/10A) Электронный блок управления SRS |
| 14 | (30A) Дополнительный отопитель отопитель, кондиционер (25А) Переключатель света фар |
| 15 | (7,5) Кондиционер (переключатель вентилятора и реле) |
| 16 | (5A) Многофункциональный блок управления |
| 17 | (5A) Задние противотуманные фонари, комбинация приборов |
| 18 | (5A) Блок управления комбинацией приборов |
| 19 | (5А) Аудиосистема, блок управления комбинацией приборов, многофункциональный блок управления 1, система навигации, специальное автомобильное оборудование |
| 20 | (5A) Передний габарит-левый, левый стоп-сигнал, задний габарит-левый либо блокировка дифференциала |
| 21 | (5A) Передний габарит -правый, правый стоп-сигнал, задний габарит-правый либо реле стартера, блок управления двигателем |
| 22 | (7,5/10A) Индикатор отключения подушки безопасности пассажира, диагностический разъем (DLC), блок управления комбинацией приборов |
| 23 | (5/30A) Реле стартера (некоторые модели с МКПП) |
| 24 | (5А) Датчик положения рулевого колеса |
| 25 | (7,5А) Кондиционер (вентиляторы) |
| 26 | (30A) Выключатель фар |
| 27 | (15A) Лампа правой фары |
| 28 | (15A) Индикатор включения дальнего света фар, правая фара |
| 29 | (10А) Реле сигнала двери багажного отделения |
| 30 | (10A) Обогреватели форсунок омывателя лобового стекла, электродвигатель очистителя заднего стекла |
| 31 | (30A) Многофункциональный блок управления 1 (звуковой сигнал) |
| 32 | (25/30A) Многофункциональный блок управления 1 (электродвигатель очистителя лобового стекла) |
| 33 | (15A) Аудиосистема, навигационная система, блок управления системы информирования о трафике |
| 34 | (25A) Система управления АКПП, блок предохранителей/ реле, моторный отсек 1 |
| 35 | (5A) Подсветка комбинации приборов |
| 36 | (25A) Многофункциональный блок управления 1 (указатели поворота) |
Согласно схемы, за прикуриватель отвечает предохранитель номер 12.
Схема нижнего отдела
Назначение
| 1 | (25A) Разъем электрооборудования прицепа (15А) 10-ти контактный разъем |
| 2 | (5A) Противоугонная система |
| 3 | (5A) Вспомогательный вентилятор кондиционера отопителя, левый и правый (10/15А) Дополнительное оборудование |
| 4 | (10A) Блок управления раздаточной коробкой (дифференциал) |
| 5 | (10A) Разъем подключения дополнительного оборудования либо 6-ти контактный разъем |
| 6 | (5A) Датчик состояния моторного масла (уровень, температура) |
| 7 | (10A) Вентилятор на крыше (30А) Противоугонная сигнализация |
| 8 | (5A) Система парковки |
| 9 | (5A) Блок управления электрооборудованием рулевой колонки (круиз контроль) |
| 10 | (30A) Аудиосистема (10А) Корректор фар, уровень яркости подсветки приборов |
| 11 | (20A) Звуковой сигнал противоугонной системы, многофункциональный блок управления 2, сдвижная дверь с электроприводом, блок управления приводом открывания закрывания задней двери (15А) Рация, противоугонная система |
| 12 | (5A) Левая фара (10A) Реле отключения стоп-сигналов (30А) Управление бортовой сетью |
| 13 | (5A) Главный выключатель системы поддержания скорости, многофункциональное управление на рулевом колесе |
| 14 | (5A) Телефон, Правая фара (30А) Управление бортовой сетью |
| 15 | (5A) Автоматическая коробка передач либо Телефон и голосовое управление |
| 16 | (5A) Аудиосистема система навигации, телефон (7,5А) ТВ тюнер |
| 17 | (7,5A) Многофункциональный блок управления (лампа освещения салона, зеркало с затемнением) |
| 18 | (5A) Кондиционер (некоторые модели) |
| 19 | (5A) Внутреннее зеркало заднего вида с авто затемнением |
| 20 | (10A) Многофункциональный блок управления 1 (обогреватель зеркал заднего вида на дверях) |
| 21 | (5A) Противоугонная система либо датчик дождя |
| 22 | (5A) Кондиционер либо датчик давления |
| 23 | (5A) Дополнительный отопитель и дополнительное оборудование |
| 24 | (7,5A) Лампы освещения салона |
| 25 | (15A/25A) Подогреватель сидений |
| 26 | (10A) Тахограф (если есть) |
| 27 | (15A) Противотуманные фары либо реле электропитания |
| 28 | (5A) Переключатель регулировки зеркал заднего вида, подогреватели зеркал заднего вида на дверях |
| 29 | (25A) Дополнительный отопитель |
| 30 | (5A) Дополнительный отопитель |
| 31 | (25A) Люк (5А) Бортовое зарядное устройство |
| 32 | (20A) Омыватели фар и его реле |
| 33 | (5A) Тахограф (если есть) |
| 34 | (15A) Разъем 3 питания дополнительного оборудования (задний) (5А) Многофункциональный блок управления рулевого колеса |
| 35 | (10A) Многофункциональный блок управления 1 (фонарь(и) заднего хода, с АКПП) (20А) Блок управления бортовой сети |
| 36 | (5A) Блок управления оборудованием кемпинга, специальное автомобильное оборудование |
Блок реле за главным блоков предохранителей
Вариант 1
Расшифровка
| 1 | — |
| 2 | Реле 1 дополнительного отопителя |
| 3 | Реле электродвигателя вентилятора кондиционера, заднего |
| 4 | Реле вспомогательных цепей зажигания |
| 5 | — 06/03: Реле проблескового маячка (автомобиль специального назначения) |
| 6 | Реле отключения стоп-сигналов |
| 7 | Реле насоса омывателя фар |
| 8 | Реле насоса вспомогательной системы кондиционера /отопителя |
| F1 | — |
| F2 | (30А) Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира) |
| F3 | (40А) Обогреватель заднего стекла |
Вариант 2
Описание
| 1 | Реле электродвигателя вентилятора кондиционера, заднего (некоторые модели) |
| 2 | Блок управления электрооборудованием рулевой колонки |
| 3 | Блок управления электрооборудованием рулевой колонки |
| 4 | Реле 1 вентилятора крыши |
| 5 | Блок управления блокировкой дифференциала |
| 6 | 06/03: Реле сигнала двери багажного отделения |
| F1 | (15А) Сирена (автомобиль специального назначения) |
| F2 | (10А) Сирена (автомобиль специального назначения) |
| F3 | (10А) Проблесковый маячок (автомобиль специального назначения) |
| F4 | (40А) Блок управления электрооборудованием левой задней двери |
| F5 | (40А) 01/04: Блок управления электрооборудованием правой задней двери |
| F6 | (5А) 01/04: Синтезатор голоса (если есть) |
Блок под водительским сидением
Вариант 1
Расшифровка
| 1 | Реле – делитель в системе зарядки (с дополнительной аккумуляторной батареей) |
| 2 | — |
| 3 | Реле – делитель в системе зарядки (с дополнительной аккумуляторной батареей) |
| 4 | Специальное автомобильное оборудование |
| 5 | Специальное автомобильное оборудование |
| F1 | (5А) Блок управления оборудованием кемпинга |
| F2 | (10А) Разъем 1 питания дополнительного оборудования (передний), холодильник (автофургон) |
| F3 | (5А) Насос подачи пресной воды (автофургон) |
| F4 | (10А) Лампы освещения салона, лампа местной подсветки (автофургон) |
| F5 | (30А) Блок управления разъемом питания дополнительного оборудования (автофургон) |
| F6 | (40А) Блок управления механизмом подъема крыши (автофургон) |
| F7 | (5А) Блок антенны |
| F8 | (25А) Дополнительный отопитель |
| F9 | (30А) Электродвигатель вентилятора кондиционера отопителя (автоматическое управление температурой) |
| F10 | — |
| F11 | — |
| F12 | — |
| F13 | (40А) Блок управления электрооборудованием правой задней двери |
| F14 | (80А) Дополнительная аккумуляторная батарея |
Вариант 2
Назначение
| 1 | — |
| 2 | Реле-делитель в системе зарядки (с дополнительной аккумуляторной батареей) |
| 3 | Специальное автомобильное оборудование |
| 4 | Специальное автомобильное оборудование |
| 5 | Специальное автомобильное оборудование |
| F1 | (15А) Разъем(ы) питания дополнительного оборудования |
| F2 | (15А) Разъем(ы) питания дополнительного оборудования |
| F3 | (15А) Разъем(ы) питания дополнительного оборудования |
| F4 | (15А) Холодильник (автофургон), специальное автомобильное оборудование |
| F5 | (5А) Блок антенны |
| F6 | (25А) Дополнительный отопитель |
| F7 | (30А) Электродвигатель вентилятора кондиционера / отопителя (автоматическое управление температурой) |
| F8 | — |
| F9 | — |
| F10 | — |
| F11 | (40А) Блок управления электрооборудованием правой задней двери |
| F12 | (80А)Дополнительная аккумуляторная батарея |
Вариант 3
Обозначение
- 5А – Разъем 10 контактный / Разъем 6 контактный
- 3А – Разъем 10 контактный
- 5/15А – Разъем 10 контактный либо аварийный регистратор данных
- 15А – Разъем 10 контактный
- 5А – Разъем 10 контактный
- 25А – Разъем 6 контактный
- 15/30 – Розетка 12В, преобразователь напряжения
- 20/25А – Блок управления отопителем (обогревателем)
- 25/30А – Приточный вентилятор
- 15/30А – Управление климатической установки
- 15А – Прикуриватель
- 5А – Разъем 10 контактный / Разъем 6 контактный
- Местное реле
- Местное реле
- Местное реле
- 30А – Бортовое зарядное устройство
- 30А – Блок управления гидравлики крыши
- 10А – Плафоны освещения
- 10А – Охлаждаемый отсек
- 5А – Водяной насос
- 5А – Панель управления оборудованием кемпера
- 15А – Розетка на 12В
- 15А – Розетка на 12В
- 10А – Вентилятор крыши либо Розетка на 12В
- 15А – Блок управления распознавания прицепа
- 20А – Блок управления распознавания прицепа
- 20А – Блок управления распознавания прицепа
- 7,5А – Блок управления распознавания прицепа
- Резерв
- 5А – Блок управления голосового усилителя
- Резерв
- Резерв
- 15А – поясничная поддержка сидения водителя
- 40А – Блок управления правой сдвижной двери
- 80А – Блок управления зарядки второй АКБ
- 40А – Блок управления левой сдвижной двери
- 40А – Приточный вентилятор
- Разъем 6 контактный
- Резерв
В данном блоке находятся предохранители отвечающие за прикуриватель (номер SF11) и дополнительные розетки.
Предохранители Каравелла Т6
В шестом поколении главный блок с предохранителями находится под бардачком.
Фото – пример блока предохранителей Т6
Тут и расположен предохранитель отвечающий за прикуриватель (обведен красным).
Схема блока
Назначение
- на держателе предохранителей C -SC1- 40 A —
Датчик управления вентилятором Bitron, передний -G462-
t Вентилятор приточного воздуха -V2-
Реле дополнительного водонагревателя -J493-
t выключатель вентилятора приточного воздуха -E9-
t Блок управления кондиционера -J301-
30 - на держателе предохранителя C -SC2- 60 A —
Рельефное реле для X-контакта -J59-
t B138 положительное соединение (X) в жгуте проводов салона
30 - на держателе предохранителя C -SC3- 30 A —
Блок управления бортовой сети -J519- (T73a / 63)
30 - на держателе предохранителя C -SC4- 40 A —
Тепловой предохранитель стекло подъемника -S43-
Предохранитель 18 на держателе предохранителя C -SC18-
Предохранитель 22 на держателе предохранителя C -SC22-
Предохранитель 57 на держателе предохранителя C -SC57- bis
Предохранитель 59 на держателе предохранителя C -SC59-
Предохранитель 1 на держателе предохранителя D -SD1- bis
Предохранитель 7 на держателе предохранителя D -SD7-
Предохранитель 9 на держателе предохранителя D -SD9-
Предохранитель 1 на держателе предохранителя F -SF1- bis
Предохранитель 3 на держателе предохранителя F -SF3-
Предохранитель 5 на держателе предохранителя F -SF5- bis
Предохранитель 7 на держателе предохранителя F -SF7-
Предохранитель 9 на держателе предохранителя F -SF9-
Предохранитель 10 на держателе предохранителя F -SF10-
30 - на держателе предохранителя C -SC5-
7,5 A только для автомобилей без консоли на крыше —
Блок управления бортовой сети -J519- (T73a / 66) 30
15 А только для автомобилей с консолью на крыше —
Блок управления бортовой сети -J519- (T73a / 66) 30 - на держателе предохранителя C -SC6- 30 A —
Блок управления бортовой сети -J519- (T73b / 67)
30 - на держателе предохранителя C -SC7- 30 A —
Реле для подачи напряжения на клемму 15 -J329-
t B165 положительное соединение 2 (15) в жгуте проводов салона
30 - 8 на держателе предохранителя C -SC8- 5 A —
Выключатель света -E1-
30 - на держателе предохранителя C -SC9- 5 A —
Комбинированный переключатель рулевой колонки -E595-
t Переключатель ручного затемнения и мигалки -E4-
t Блок управления бортовой сети -J519- (T73b / 8)
30 - на держателе предохранителя C -SC10- 30 A —
Блок управления информационной электроникой 1 -J794-
Радио -R-
30 - на держателе предохранителя C -SC11- 30 A —
Блок управления бортовой сети -J519- (T73a / 73)
30 - Предохранитель 12 на держателе предохранителя C -SC12- 15 A —
Блок управления бортовой сети -J519- (T73b / 11) 30 - Предохранитель 13 на держателе предохранителя C -SC13- 30 A —
Блок управления бортовой сети -J519- (T73a / 68) 30 - Предохранитель 14 на держателе предохранителя C -SC14- 5 A —
Блок управления блокировкой дифференциала -J187-
Реле изоляции для привода шины CAN -J788-
16-контактный разъем -T16- (диагностика)
30 - на держателе предохранителя C -SC15- 7,5 A —
Переключатель заслонки свежего воздуха и рециркуляции -E159-
Блок управления Climatronic -J255-
Блок управления кондиционера -J301-
30 - на держателе предохранителя C -SC16- 5 A —
Блок управления бортовой сети -J519- (T73b / 39)
30 - на держателе предохранителя C -SC17- 10 A —
Блок управления бортовой сети -J519- (T73a / 64)
30 - на держателе предохранителя C -SC18-
7,5 A —
USB-распределитель -R293-
30
7,5 А —
Усилитель 2-полосного сигнала для мобильного радио -J984-
Отсек для хранения с интерфейсом для мобильного телефона -R265-
Камера заднего вида -R189-
USB-распределитель -R293-
30 - на держателе предохранителя C -SC19- 7,5 A —
Соединение B250 plus в жгуте проводов крыши
30G - на держателе предохранителя C -SC20- 7,5 A —
B315 положительное соединение 1 (30a) в главном жгуте проводов
30G - на держателе предохранителя C -SC21- 10 A —
Блок управления бортовой сети -J519- (T73b / 51)
Реле 1 для пропуска двигателя -J903-9)
Интерфейс для внешнего использования, штекерное соединение, 6-контактный -T6bn / 5-
75x - на держателе предохранителя C -SC22- 5 A —
Вставка панели управления -K-
30 - на держателе предохранителя C -SC23-
5 A —
Интерфейс для внешнего использования, штекерное соединение, 10-контактный -T10bj / 4-1)
Интерфейс для внешнего использования, штекерное соединение, 10-контактный -T10bj / 8-1)
Реле блокировки стартера -J207-1)
50
30 А —
Стартер -B-1)
50
30 А —
Реле блокировки стартера -J207-1)
15
30 А —
Реле стартера 1 -J906-1)
реле стартера 2 -J907-1)t стартер -B-1)
15 - на держателе предохранителя C -SC24- 7,5 A —
Переключатель заслонки свежего воздуха и рециркуляции -E159-
Выключатель вентилятора приточного воздуха сзади -E179-
Реле изоляции для вентилятора приточного воздуха -J487-
75x - на держателе предохранителя C -SC25- 10 A —
Электродвигатель стеклоочистителя заднего стекла -V12-
Электродвигатель стеклоочистителя заднего стекла в двери левого крыла -V92-
Электродвигатель стеклоочистителя заднего стекла в двери правого крыла -V93-
Нагревательный резистор левой форсунки -Z20-
Нагревательный резистор правой форсунки -Z21-
75x - на держателе предохранителя C -SC26-
5 A —
Реле 1 для питания, клемма 75 -J680-9), 10)
75x
15 А —
Интерфейс для внешнего использования, штекерное соединение, 10-контактный -T10bh / 1-
75x - на держателе предохранителя C -SC27- 25 A —
Блок управления подогревом передних сидений -J774- 75x - на держателе предохранителя C -SC28- 5 A —
Реле дополнительного водонагревателя -J493-
75x - на держателе предохранителя C -SC29- 10 A —
Блок управления подушек безопасности -J234-
Контрольная лампа подушки безопасности на стороне пассажира из -K145-
15 - на держателе предохранителя C -SC30- 10 A —
Выключатель регулировки зеркала -E43-
Регулятор положения фар по высоте -E102-
Кнопка памяти данных об авариях -E497-
Датчик высокого давления -G65-
Датчик качества воздуха -G238-
Датчик уровня масла и температуры масла -G266-
Блок управления обнаружением прицепа -J345-
Блок управления системой помощи при парковке -J446-4)
Блок управления дальностью света -J431-
Память данных об авариях -J754-
Левая передняя фара -MX1-
Фара передняя правая -MX2-
4-контактный разъем -T4as / 3-
10-контактный разъем -T10bz / 4-
Соединение для диагностики -U31-
Привод оставлен для регулировки угла наклона фар -V48-
Правый серводвигатель для регулировки угла наклона фар -V49-
Реле для Kühlmittelabsperrventil -J541-
t Запорный клапан охлаждающей жидкости Climatronic -N422-
Реле 2 для подачи напряжения -J710-5)
t Блок управления системой помощи при парковке -J446-5)
15 - на держателе предохранителя C -SC31- — —
не используется
15 - на держателе предохранителя C -SC32- 7,5 A —
Выключатель света -E1-
Блок управления и индикации для туристического снаряжения -E153-
Кнопка запуска-остановки -E693-
Тахограф -G24-
Датчик угла поворота рулевого колеса -G85-
Блок управления демпфированием с электронным управлением -J250-
Блок управления многофункционального рулевого колеса -J453-
Блок управления бортовой сети -J519- (T73a / 44)
Память аварийных данных -J754-11)
Блок управления ассистентом дальнего света -J844-
Вставка панели приборов -K-
внутреннее зеркало с автоматическим затемнением -Y7-
Ручной диммер и мигалка -E4-
t Блок управления бортовой сети -J519- (T73a / 62)
t Блок управления бортовой сети -J519- (T73b / 8)
15 - на держателе предохранителя C -SC33- 10 A —
Выключатель блокировки заднего дифференциала -E121-
Вакуумный выключатель блокировки заднего дифференциала -F363-
Блок управления полным приводом -J492-
Блок управления блокировкой дифференциала -J187-
t клапан 1 для блокировки дифференциала -N125-
t клапан 2 для блокировки дифференциала -N126-
15 - на держателе предохранителя C -SC34- 5 A —
Блок управления и индикации для туристического снаряжения -E153-
Блок управления доступом в интернет -J666-
10-контактный разъем -T10bj / 10-
Интерфейс для внешнего использования, 10-контактный разъем -T10bh / 9-
15 - на держателе предохранителя C -SC35-
10 A —
10-контактный разъем -T10cb / 7-
12-контактный разъем -T12y / 3-
15
15 А —
Таксометр -G41-
Зеркальный таксометр -G511-
Блок дистанционного управления для сигнализации такси -J601-
15 - на держателе предохранителя C -SC36- 15 A —
Прерывистый выключатель стеклоочистителей -E22-
Выключатель стеклоочистителя заднего стекла -E34-
Выключатель насоса стекло омывателя (автоматическая система очистки стеклоочистителей и фар) -E44-
t Блок управления бортовой сети -J519-
t Насос омывателя ветрового стекла -V5-
t Электродвигатель стеклоочистителя заднего стекла -V12-
t Омыватель ветрового стекла и насос омывателя заднего стекла -V59-
t Электродвигатель стеклоочистителя заднего стекла в двери левого крыла -V92-
t Электродвигатель стеклоочистителя заднего стекла в правой двери -V93-
15 - на держателе предохранителя C -SC37- 5 A —
Выключатель для GRA -E45-
Кнопка SET для GRA -E227-
Блок управления дистанцией -J428-
Блок управления ассистентом смены полосы движения -J769-
Блок управления 2 ассистента смены полосы движения -J770-
15 - на держателе предохранителя C -SC38- 40 A —
Выключатель стартера зажигания -D-
30 - на держателе предохранителя C -SC39- 20 A —
Выключатель стартера зажигания -D-
30 - на держателе предохранителя C -SC40- 20 A —
Розетка 12 В 6 -U33-8)
30 - на держателе предохранителя C -SC41- 30 A —
Блок управления бортовой сети -J519- (T73b / 68)
30 - на держателе предохранителя C -SC42-
25 A только для автомобилей с кондиционером
30 А только для автомобилей без кондиционера
Реле изоляции для вентилятора приточного воздуха -J487-
t Выключатель вентилятора приточного воздуха сзади -E179-
30
30 А —
Датчик управления задним вентилятором -G463-
t Вентилятор приточного воздуха сзади -V80-
30 - на держателе предохранителя C -SC43- 30 A —
Блок управления подогревом восстановителя -J891-
30 - на держателе предохранителя C -SC44-
15 A —
Блок управления задней двери -J605-
30
20 А —
Звуковой сигнал -H12-
Блок управления бортовой сети -J519- (T73a / 16)
Блок управления задней двери -J605-
Блок управления левой раздвижной дверью -J558-
Блок управления правой раздвижной дверью -J731-
30 - на держателе предохранителя C -SC45- 30 A —
Усилитель -R12-
30 - на держателе предохранителя C -SC46- 20 A —
Блок управления дополнительного отопителя -J364-
30 - на держателе предохранителя C -SC47- 25 A —
Блок управления бортовой сети -J519- (T73b / 13)
30 - на держателе предохранителя C -SC48- 25 A —
Блок управления люком -J245-
30 - на держателе предохранителя C -SC49- 15 A —
Прикуриватель -У1-
30 - на держателе предохранителя C -SC50- 25 A —
Реле системы омывателей фар -J39-
t насос системы очистки фар -V11-
30 - на держателе предохранителя C -SC51- 5 A —
Датчик угла поворота рулевого колеса -G85-
30 - на держателе предохранителя C -SC52- 5 A —
Модуль передатчика и приемника 1 для внутреннего контроля -G303-
Модуль передатчика и приемника 2 для внутреннего контроля -G305-
30 - на держателе предохранителя C -SC53- 5 A —
Датчик дождя и света -G397-
30 - на держателе предохранителя C -SC54- 7,5 A —
Блок управления и индикации для туристического снаряжения -E153-
Дисплей для крыши -J702-
Радиоприемник для автономного отопления -R64-
Радиоприемник для автономного водонагревателя -R149-
Реле остаточного тепла -J708-
Циркуляционный насос -V55-
30 - на держателе предохранителя C -SC55- 5 A —
Блок управления и индикации для туристического снаряжения -E153-
Блок управления бортовой сети -J519- (T73a / 42)
Блок управления гидравликой крыши -J768-
10-контактный разъем -T10bj / 6-
Интерфейс для внешнего использования, 10-контактный разъем -T10bh / 6-
86s - на держателе предохранителя C -SC56- 5 A —
Реле блокировки стартера -J207-
Блок управления двигателем -J623-
Интерфейс для внешнего использования, 10-контактный разъем -T10bj / 4-
Интерфейс для внешнего использования, 10-контактный разъем -T10bj / 8-
50 - на держателе предохранителя C -SC57- 5 A — Блок управления и индикации задней системы кондиционирования -E265-
30 - на держателе предохранителя C -SC58- 10 A —
Тахограф -G24-
30 - на держателе предохранителя C -SC59-
5 A —
Таксометр -G41-
Зеркальный таксометр -G511- 30
10 А —
Выключатель для лампы красного креста -E10-
лампа t для лампы красного креста -L4-
30
10 А —
Переключатель вращающегося маяка -E162-
t реле для вращающегося маяка -J326-
t вращающийся маячок -V61-
30
Как видите расположение блоков в Volkswagen Caravelle (Multivan) T5 и T6 схожее. Однако их схемы отличаются.
