peugeot 807

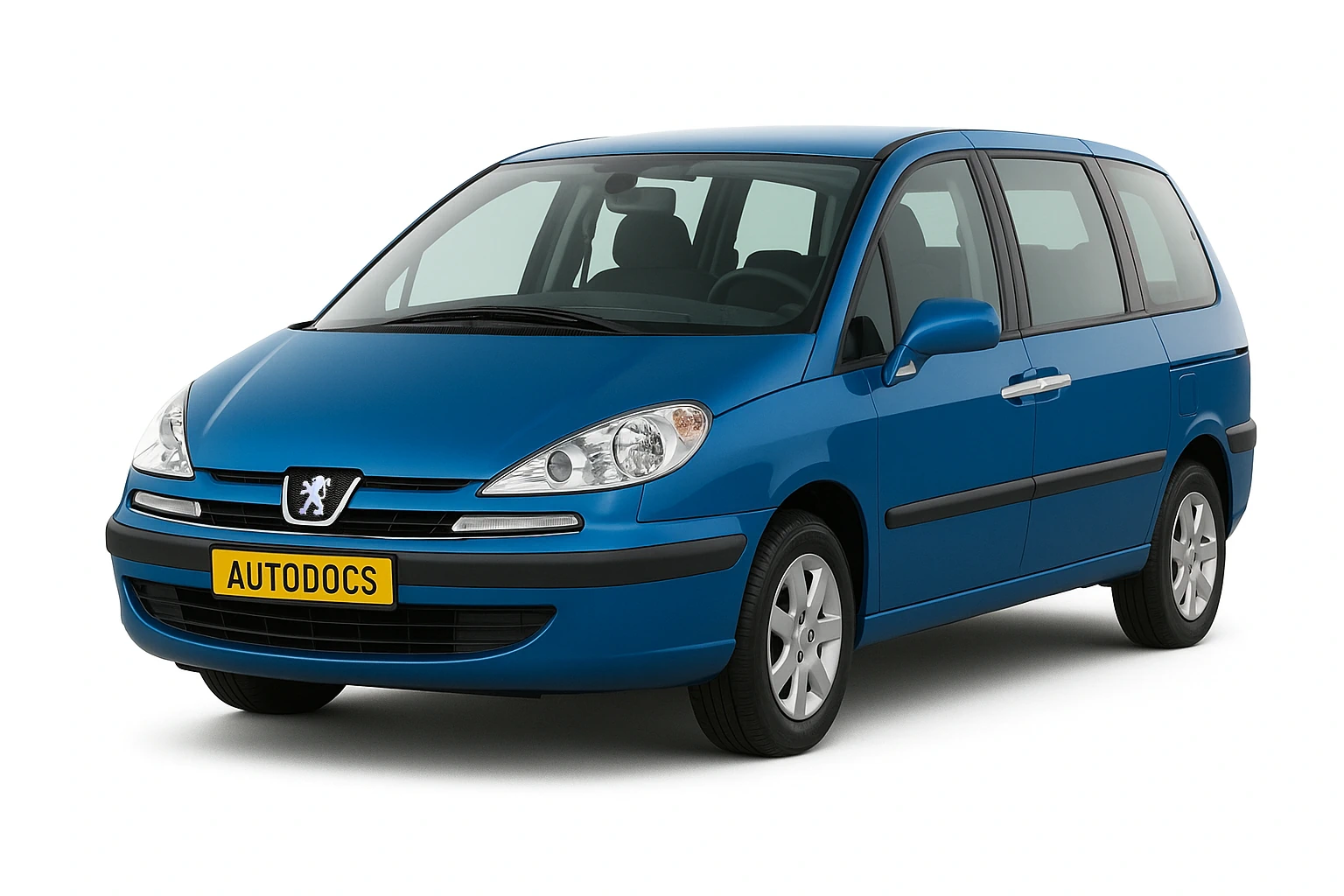

Peugeot 807 — минивэн, выпускавшийся с 2002 по июнь 2014 года. В материале рассматриваются автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годов выпуска. Здесь собраны места расположения блоков в салоне, около аккумуляторной батареи и под капотом, схемы и назначения предохранителей для нескольких вариантов оснащения. Также указаны цепи прикуривателя и розеток 12 В.

Реклама

Комплектация блоков и назначение элементов могут различаться в зависимости от года выпуска и оснащения. Сверяйте данные с маркировкой и схемой конкретного автомобиля.

В данной модели предусмотрены 3 основных блока с предохранителями:

  1. В нижнем перчаточном ящике панели управления (с правой стороны)
  2. В нише АКБ (в углублении пола с правой стороны)
  3. В моторном отсеке.

Схемы могут отличаться в зависимости от комплектации, года выпуска и страны поставки автомобиля.

Предохранители в салоне Peugeot 807

Блок в приборной панели

Чтобы открыть салонный блок, откройте нижний перчаточный ящик с правой стороны. При необходимости отверните винты крепления и потяните за защитную крышку.

схема блока с предохранителями пежо 807
Общая схема элементов
№AОбозначение – вариант 1
110Задний противотуманный фонарь.
215Задний стеклоочиститель.
3–
415Питание бортовых систем через интеллектуальный коммутационный блок.
510Левый стоп-сигнал.
6–
720Фонарь местной подсветки, прикуриватель, освещение нижнего перчаточного ящика, самозатемнение внутреннего зеркала заднего вида.
8–
930Клавиши передних стеклоподъемников, передний вентиляционный люк.
1020Диагностический разъем, электрическая розетка прицепа.
1115Охранная сигнализация, телематика, автомагнитола, многофункциональные дисплеи, подрулевые переключатели, блок сажевого фильтра.
1210Габаритные фонари правой стороны, фонарь освещения номерного знака автомобиля, подсветка панели блока управления кондиционером, плафоны.
13–
1430Центральный замок, привод суперблокировки.
1530Задние стеклоподъемники.
165Электропитание системы подушек безопасности через интеллектуальный коммутационный блок.
1715Правый стоп-сигнал, дополнительный стоп-сигнал, стоп-сигнал прицепа.
1810Диагностический разъем, датчики положения педалей тормоза и сцепления.
1940Шунт PARC.
2010Электропитание автомагнитолы через интеллектуальный коммутационный блок.
21–
2210Габаритные фонари левой стороны, габаритные фонари прицепа.
2315Сирена охранной сигнализации, электронный блок АКП.
2415Электропитание системы парктроника через интеллектуальный коммутационный блок.
25–
2640Электрообогреватель заднего стекла.

В варианте 1 прикуривателю соответствует позиция 7 номиналом 20 A.

№AОбозначение – вариант 2
F110Автомагнитола (питание)
F25+ после замка зажигания — Датчик скорости — Центральный блок защиты салона — Сигнализаторы на приборной панели
F315Фонарь стоп-сигнала — Круиз-контроль
F410Правый задний фонарь — Левый передний габаритный фонарь — Регулировка фар
F510Кондиционер воздуха — Передние стеклоподъемники — Вентилятор климатической установки — Датчик давления (прессостат)
F615Заднее обогреваемое стекло и обогреваемые сиденья
F720Звуковой сигнал
F8ШУНТ
F95Омыватели фар — Правый передний габаритный фонарь — Освещение номерного знака — Левый задний фонарь
F1030Не используется
F1130Не используется
F1210Компьютер АБС — Фонари заднего хода — Диагностический разъем — Автоматическая коробка передач
F1330Не используется
F145Центральный блок защиты салона
F1530Центральный блок защиты салона — Центральный электрический замок — Плафоны
F1620Прикуриватель — Постоянный (+) от аккумуляторной батареи
F1715Блок регулировки температуры охлаждающей жидкости — Группа вентиляторов охлаждения двигателя
F1810Противотуманный фонарь
F1910Подсветка приборной панели — Автомагнитола — Фонари габаритного освещения
F2030Кондиционер воздуха — Вентилятор климатической установки
F2120Сиденья с электрообогревом
F2220+ Питания дополнительных потребителей электроэнергии — Не используется
F23ШУНТ F14 — F15 — F25 — F27
F2430Стеклоомыватель — Передний стеклоочиститель
F2510Кондиционер воздуха — Плафон — память автомагнитолы — Цифровые часы
F2615Фонари аварийной сигнализации
F2730Заднее стекло с электрообогревом
F2815Электрические стеклоподъемники — Сигнализатор разряда аккумуляторной батареи
F2930Электрические стеклоподъемники
F3015Освещение салона — Фонари указателей поворота — Часы — Наружные зеркала с электрической регулировкой

В варианте 2 прикуривателю соответствует F16 номиналом 20 A.

№AОбозначение – вариант 3
115Очиститель заднего стекла.
2Не используется.
35ЭБУ подушки безопасности.
410Датчик микроклимата угла поворота , датчикрулевого положения колеса педали , диагностический сцепления, регулятор разъем,угла датчик наклона системы фарESP,, насос ручные для подачи настройки присадки в сажевый фильтр, внутрисалонное зеркало заднего вида.
530Зеркала заднего вида с электроприводными настройками, электрический стеклоподъемник со стороны пассажира, вентиляционный люк в крыше над первым рядом сидений.
630Питание передних стеклоподъемников.
75Плафоны, лампа подсветки перчаточного ящика, лампы подсветки косметических зеркал, подсветка видеомонитора во 2-м ряду.
820Многофункциональный радиотелефон, блок управления дисплей, подачей сирена охранной присадкисигнализации в дизтопливо,,автомагнитола ЭБУ системы контроля , CD-чейнджер давления , воздуха в шинах, ЭБУ приводов сдвижных дверей.
930Прикуриватель.
1015Блок подрулевых переключателей, коммутационный блок прицепа.
1115Диагностический разъем, замок зажигания, автоматическая коробка передач (4-ступенчатая).
1215Блок памяти сиденья водителя, электрорегулировки сиденья водителя, ЭБУ подушки безопасности, ЭБУ парктроника, выключатели боковых сдвижных дверей, гарнитура громкой связи, автоматическая коробка передач (6-ступенчатая).
135ЭБУ двигателя, коммутационный блок прицепа.
1415Датчик дождя, автоматические настройки микроклимата, панель приборов, вентиляционные люки в крыше, ЭБУ счетчика пробега, настройки радиотелекоммуникационных систем.
1530Запирание замка двери со стороны пассажира.
1630Отпирание/запирание замков.
1740Обогреватель заднего стекла.
Реклама

В варианте 3 прикуривателю соответствует позиция 9 номиналом 30 A.

Блок рядом с аккумулятором

Блок расположен в нише пола с правой стороны автомобиля, в отсеке аккумуляторной батареи.

блок рядом с акб пежо 807

схема блока с предохранителями пежо 807 возле акб
Схема
№AРасшифровка
140Электропривод правой сдвижной двери
240Электропривод левой сдвижной двери
330Электропитание аудио усилителя Hi-Fi
430Не используется или цепь питания дополнительного подогрева (на дизельных версиях)
29Не используется
30Не используется
31Не используется
3225Электрические регулировки кресла водителя
3325Электрические регулировки кресла пассажира
3420Электропривод вентиляционного люка 3-го ряда
3520Электропривод вентиляционного люка 2-го ряда
3610Электро подогрев сиденья пассажира
3710Электро подогрев сиденья водителя
3815Электро блокировка замков дверей от открывания детьми
3920Электро розетка 12 В в 3-м ряду
4020Электро розетка 12 В во 2-м ряду

Розетки 12 В в третьем и втором рядах защищены предохранителями 39 и 40 номиналом 20 A.

Блок с предохранителями под капотом

Блок расположен слева от расширительного бачка.

Блок под капотом 807 пежо

фото блока с предохранителями 807
Фотография блока
Схема блока под капотом 807
Схема блока
№AОписание – вариант 1
110Выключатель фонаря заднего хода механической коробки, ксеноновые фары, реле группы вентиляторов системы охлаждения, датчик уровня охлаждающей жидкости, подогрев масла или блок цепи питания свечей накаливания (на дизельных версиях), датчик скорости или датчик расхода воздуха (на дизельных версиях).
215Топливный электронасос, электроклапаны системы рециркуляции отработавших газов и блока регулирования давления турбонаддува (на дизельных версиях).
310Электронный блок АБС или ESP.
410Цепь электропитания от замка зажигания интеллектуального коммутаторного блока двигателя.
510Не используется или блок форсунки сажевого фильтра, электронный блок системы сажевого фильтра (на дизельных версиях).
615Передние противотуманные фары.
720Электродвигатель насоса омывателя фар.
820Цепь электропитания компьютера впрыска через интеллектуальный коммутационный блок, реле группы электровентиляторов системы охлаждения (на дизельных версиях), электроклапаны системы регулирования давления топлива в системе топливоподачи и системы рециркуляции отработавших газов (на дизельных версиях).
915Левая фара ближнего света, регулятор фар.
1015Правая фара ближнего света.
1110Левая фара дальнего света.
1210Правая фара дальнего света.
1315Звуковой сигнал.
1410Электродвигатели насосов омывателей ветрового и заднего стекол.
1530Кислородный датчик, цепь электропитания инжекторов, электроклапаны абсорбера, электроклапан системы распределения и рециркуляции отработавших газов (на бензиновых версиях), ТНВД (на дизельных версиях).
1630Не используется, или электроклапан регулирования давления наддува (на бензиновых версиях).
1730Реле очистителя ветрового стекла.
1840Вспомогательные электродвигатели системы вентиляции.
№AОписание – вариант 2
120ЭБУ двигателя, системы топливо- и воздухоснабжения двигателя, вентилятор системы охлаждения двигателя.
215Звуковой сигнал.
310Насос омывателей ветрового и заднего стекол.
420Насос омывателя фар.
515Устройство системы топливоподачи.
610Усилитель рулевого управления, второй датчик стоп-сигнала, ЭБУ автоматической коробки передач, датчик расхода воздуха, автоматический корректор ксеноновых фар.
710Тормозная система (с системами ABS/ESP).
820Выключатель стартера.
910Главный датчик стоп-сигнала.
1030Системы топливо- и воздухоснабжения двигателя, системы снижения токсичности отработавших газов.
1140Управление микроклиматом в передней части салона.
1230Очиститель ветрового стекла.
1340Интеллектуальный коммутационный блок.
1430Не используется.
1530Выключатель блокировки/ снятия блокировки/ суперблокировки системы безопасной перевозки детей.
Реклама

Руководство по эксплуатации Peugeot 807

Дополнительную информацию о ремонте и обслуживании Peugeot 807 можно найти в руководстве по эксплуатации: “скачать PDF-файл руководства по эксплуатации Peugeot 807”

Частые вопросы о предохранителях Peugeot 807

Где находится блок предохранителей на Peugeot 807?

В статье указаны три места: нижний перчаточный ящик с правой стороны панели, ниша аккумуляторной батареи в полу справа и моторный отсек.

Какой предохранитель отвечает за прикуриватель на Peugeot 807?

По вариантам схемы указаны: позиция 7 — 20 A (вариант 1), F16 — 20 A (вариант 2), позиция 9 — 30 A (вариант 3). Сверьте обозначение со схемой вашего автомобиля.

Реклама

Не работает стеклоподъёмник на Peugeot 807 — какой предохранитель проверить?

Назначения различаются по схемам. В варианте 2 указаны F28 (15 A) и F29 (30 A); в варианте 3 позиции 5 и 6 имеют номинал 30 A. Сверьте вариант блока и цепь по схеме автомобиля.

Какой предохранитель отвечает за магнитолу на Peugeot 807?

В варианте 1 это позиция 20 (10 A); в варианте 2 указаны F1 (10 A) и F19 (10 A). Используйте схему, соответствующую комплектации автомобиля.

Что делать, если не работает обогрев заднего стекла на Peugeot 807?

Варианты таблиц отличаются: указаны позиция 26 (40 A) в варианте 1, а также F6 (15 A) и F27 (30 A) в варианте 2. Сверьте схему конкретного блока.

Какой предохранитель отвечает за стеклоочистители на Peugeot 807?

В таблицах указаны: позиция 2 (15 A) для заднего стеклоочистителя в варианте 1, F24 (30 A) для стеклоомывателя и переднего стеклоочистителя в варианте 2, а также позиция 17 (30 A) для реле переднего стеклоочистителя под капотом.

Почему перегорают предохранители один за другим на Peugeot 807?

Повторное перегорание может указывать на неисправность цепи или подключённого оборудования. Не устанавливайте предохранитель большего номинала; при повторной неисправности проверьте цепь.

Где посмотреть схему предохранителей Peugeot 807?

Схемы и таблицы расположены в разделах о блоках в салоне, рядом с аккумуляторной батареей и под капотом. В статье также сохранена ссылка на локальный PDF-файл руководства по эксплуатации.
