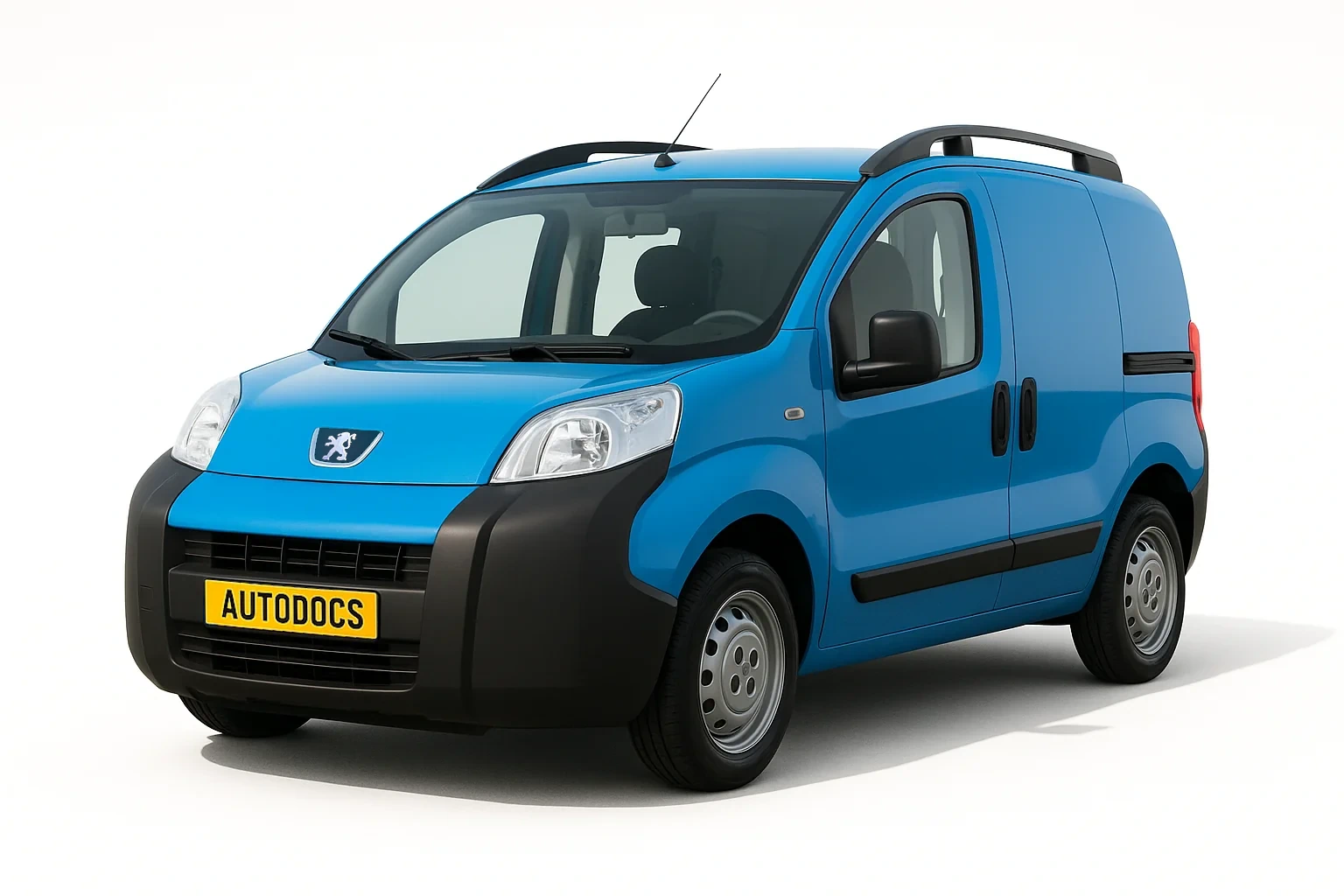

Peugeot Bipper — компактный коммерческий автомобиль, представленный маркой в 2007 году. Статья охватывает версии 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годов выпуска. Здесь приведены расположение салонного блока и блока под капотом, схемы, номиналы и назначение предохранителей. Отдельно указаны цепи прикуривателя и розеток 12 В; перед заменой сверяйте позицию и номинал со схемой конкретного автомобиля.
Содержание
Состав блоков и назначение предохранителей могут различаться в зависимости от года выпуска, двигателя и комплектации. Сверяйте данные со схемой, установленной на конкретном автомобиле.
Блок с предохранителями в салоне
Чтобы получить доступ, открутите винты крепления защитной крышки и опустите сам блок.



| № | A | Описание |
|---|---|---|
| F12 | 7.5 | Правая фара ближнего света |
| F13 | 7.5 | Левая фара ближнего света, корректор фар |
| F31 | 5 | Выключатель питания ЭБУ двигателя |
| F32 | 7.5 | Головное освещение, передний плафон, включение заднего плафона |
| F36 | 10 | Автомагнитола, цепь мобильного телефона, панель управления кондиционером, диагностический разъем EOBD |
| F37 | 5 | Стоп-сигнал, комбинация приборов |
| F38 | 20 | Дверные замки |
| F43 | 15 | Насос стеклоомывателя |
| F47 | 20 | Стеклоподъемник двери водителя |
| F48 | 20 | Стеклоподъемник двери пассажира |
| F49 | 5 | ЭБУ парктроника, выключатель задних световых приборов, наружные зеркала заднего вида, датчик контроля пространства салона |
| F50 | 7.5 | ЭБУ системы подушек безопасности |
| F51 | 7.5 | Контактор стоп-сигнала, контактор педали сцепления, панель управления наружными зеркалами заднего вида, система Bluetooth |
| F53 | 5 | Комбинация приборов, задние противотуманные фонари |
| F41 | 7.5 | Обогрев наружных зеркал заднего вида |
| F94 | 15 | Прикуриватель |
| F96 | 15 | Розетка 12 В |
| F97 | 10 | Подогрев сиденья водителя |
| F98 | 10 | Подогрев сиденья пассажира |
Прикуриватель защищён предохранителем F94 номиналом 15 A; розетка дополнительных потребителей 12 В — F96 номиналом 15 A.
Предохранители под капотом
В моторной отсеке для того что бы добраться к блоку с предохранителями и реле надо отсоединить разъем колодки от передней левой фары, а затем освободите крышку от фиксаторов.

| № | A | Расшифровка |
|---|---|---|
| F01 | 60 | Электронный блок управления |
| F02 | 40 | Вентиляция в салоне |
| F03 | 20 | Цепь питания стартера |
| F04 | 40 | Цепь питания насоса гидросистемы ABS |
| F06 | 30 | Выключатель режима постоянной скорости вентилятора системы охлаждения двигателя |
| F07 | 40 | Выключатель режима повышенной скорости вентилятора системы охлаждения двигателя |
| F08 | 30 | Компрессор системы кондиционирования воздуха |
| F09 | 15 | Электропроводка тягово-сцепного устройства |
| F10 | 10 | Звуковой сигнал |
| F11 | 10 | Питание цепи дополнительной нагрузки системы управления двигателем |
| F14 | 15 | Фары дальнего света |
| F15 | 15 | Розетка для дополнительных потребителей 12 В |
| F16 | 7.5 | ЭБУ двигателя, ЭБУ и селектор секвентальной коробки передач, катушка реле T20 |
| F17 | 15 | Питание катушки зажигания, форсунки, главный блок управления системой питания двигателя (1,3 HDi) |
| F18 | 7.5 | Процессор системы питания двигателя (1,3 HDi), катушка реле T09 (1,3 HDi) |
| F19 | 7.5 | Компрессор кондиционера воздуха |
| F20 | 30 | Обогреватель заднего стекла, обогреватели наружных зеркал заднего вида |
| F21 | 15 | Топливный насос (бензинового двигателя 1,4 и 1,3 HDi) |
| F22 | 20 | ЭБУ двигателя (1,3 HDi) |
| F23 | 20 | Питание клапанов гидросистемы ABS |
| F24 | 7.5 | Система ABS |
| F30 | 15 | Противотуманные фары |
| F81 | 60 | ЭБУ системы предподогрева (1,3 HDi) |
| F82 | 30 | Электронасос секвентальной коробки передач, питание секвентальной коробки передач |
| F84 | 10 | ЭБУ и электромагнитные клапаны секвентальной коробки передач |
| F85 | 30 | Прикуриватель, розетка для дополнительных потребителей 12 В |
| F87 | 7.5 | Фонари заднего хода, датчик воды в дизельном топливе, расходомер, катушки реле T02, T05, T14, T17 и T19 (кроме 1,3 HDi) |
| F87 | 5 | Фонари заднего хода, датчик воды в дизельном топливе, расходомер, катушки реле T02, T05, T14, T17 и T19, датчик заряда батареи (1,3 HDi) |
Прикуриватель также защищён предохранителем F85 номиналом 30 A.
Частые вопросы о предохранителях и реле Peugeot Bipper
Где находится блок предохранителей на Peugeot Bipper?
Салонный блок расположен под приборной панелью слева от руля. Блок под капотом находится в моторном отсеке; для доступа отсоедините разъём колодки от передней левой фары и освободите крышку от фиксаторов.
Какой предохранитель отвечает за прикуриватель на Peugeot Bipper?
В салонном блоке прикуривателю соответствует F94 номиналом 15 A. Под капотом F85 номиналом 30 A указан для прикуривателя и розетки дополнительных потребителей 12 В.
Не работает стеклоподъёмник на Peugeot Bipper — какой предохранитель проверить?
В салонной таблице указаны F47 номиналом 20 A для стеклоподъёмника двери водителя и F48 номиналом 20 A для двери пассажира.
Какой предохранитель отвечает за магнитолу на Peugeot Bipper?
В салонной таблице для автомагнитолы указан F36 номиналом 10 A.
Что делать, если не работает обогрев заднего стекла на Peugeot Bipper?
В таблице блока под капотом за обогрев заднего стекла и наружных зеркал указан F20 номиналом 30 A.
Какой предохранитель отвечает за стеклоочистители на Peugeot Bipper?
В приведённых в статье расшифровках отдельная позиция стеклоочистителей не указана. Сверьтесь со схемой конкретного автомобиля; не подбирайте номинал по предположению.
Почему перегорают предохранители один за другим на Peugeot Bipper?
Повторное перегорание может указывать на неисправность цепи или подключённого оборудования. Не устанавливайте предохранитель большего номинала; при повторной неисправности проверьте цепь и обратитесь к автоэлектрику.
Где посмотреть схему предохранителей Peugeot Bipper?
Схемы и таблицы расположены в разделах «Блок с предохранителями в салоне» и «Предохранители под капотом» этой статьи.
