peugeot 206

Peugeot 206 выпускался с 1998 по 2012 год и предлагался в нескольких вариантах кузова, включая хетчбэк, седан, универсал SW и купе-кабриолет CC. В статье собраны схемы и таблицы предохранителей и реле для блоков под капотом и в салоне. Приведены расположение блоков, обозначения элементов и назначение электрических цепей. Для разных годов выпуска указаны отдельные варианты схем, поэтому перед заменой предохранителя сверяйте данные с установленным блоком.

Реклама

В зависимости от комплектации и года выпуска возможно несколько вариантов исполнения блоков и размещения реле.

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Блок под капотом пример расположения Peugeot 206

Вариант 1 (до 2002 г.в.)

блок под капотом схема 1 Peugeot 206
Фото-схема
№ A Описание
R1 Реле противотуманных фар
R2 Реле насоса воздуха (AIR)
R3 Реле управления двигателем
R4 Реле звукового сигнала
F1 70 Многофункциональный модуль управления
F2 40 Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3 70 Подогреватель охлаждающей жидкости двигателя-HDi
F4 –
F5 20/30 Передние противотуманные фары, сигнал, боковые / задние фонари
F6 5/10/20 Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7 5/20 Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора – некоторые модели (с переменным током)
F8 70 Блок предохранителей
F9 50 Многофункциональный модуль управления
F10 40 Переключатель света
F11 60 Блок предохранителей
F12 50 переключатель зажигания
F13 40 переключатель зажигания
F14 5/30 Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15 –
F16 30 Антиблокировочная система (ABS)
F17 30 Антиблокировочная система (ABS)
F18 20 Омыватели фар – некоторые модели
F19 –
F20 15 Топливный подогреватель-HDi некоторые модели
F21 5 Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22 10/30 Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23 5 Антиблокировочная система (ABS)
F24 5 Управление двигателем, реле таймера свечи накаливания
F25 10 Топливный насос, переключатель инерционного отключения топлива (IFS)
F26 10/30 Управление двигателем, топливный насос
F27 5/10/20 Управление двигателем-HDi, автоматическая коробка передач (AT)
F28 5 Нагреватель корпуса дроссельной заслонки
F29 20/30 Двигатель вентилятора охлаждающей жидкости двигателя – некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30 10 Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31 10 Передняя противотуманная фара слева
F32 10 автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33 10 Автоматическая коробка передач (AT)
F34 5/15 Управление двигателем

Вариант 2 (с 2002 г.в.)

Блок под капотом Peugeot 206

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

схема блока под капотом пежо 206

№ A Обозначение
1 10 Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2 15 Электромагнитный клапан абсорбера, топливный насос
3 10 Компьютер АБС
4 10 Компьютер автоматической коробки передач, компьютер двигателя
5 Не используется
7 20 Насос омывателя фар
8 20 Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9 15 Левая фара ближнего света
10 15 Правая фара ближнего света
11 10 Левая фара дальнего света
12 15 Правая фара дальнего света
13 15 Звуковые сигналы
14 10 Насосы омывателей ветрового и заднего стекол
15 30 Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16 30 Реле компрессора
17 30 Максимальная и малая скорости работы стеклоочистителя
18 40 Электровентилятор системы отопления и вентиляции
Реклама

Некоторые реле находятся внутри блока.

реле Peugeot 206
Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Реле под капотом Peugeot 206

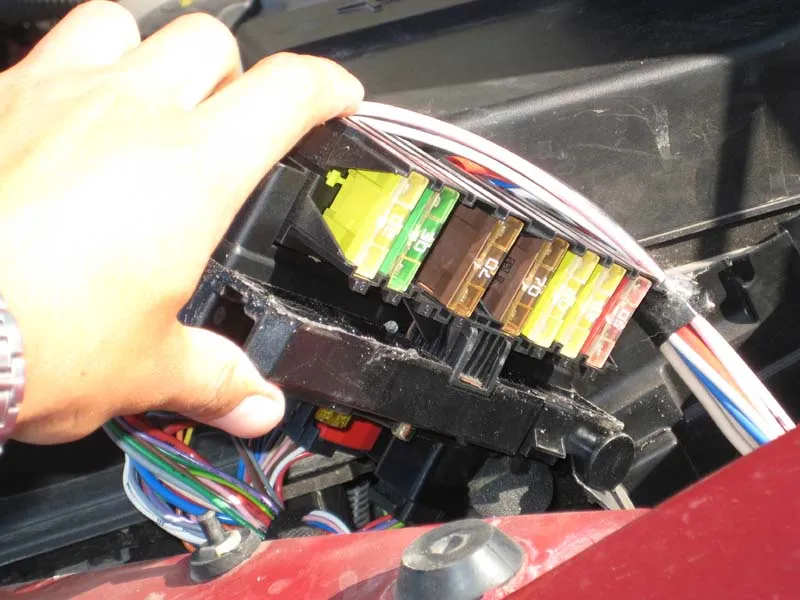

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

макси предохранители Peugeot 206

№ A Описание
1 20 Реле вентилятора системы охлаждения
2 70 Модуль управления ABS
3 30 Модуль управления ABS
4 70 Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
5 70 Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
6 30 Насос гидроусилителя рулевого управления
7 30 Включатель зажигания
8 30 Выходной усилитель аудиоустройства

Блок с предохранителями в салоне пежо 206

Он находится под панелью приборов, с левой стороны за защитной крышкой. Для доступа надо повернуть крепление.

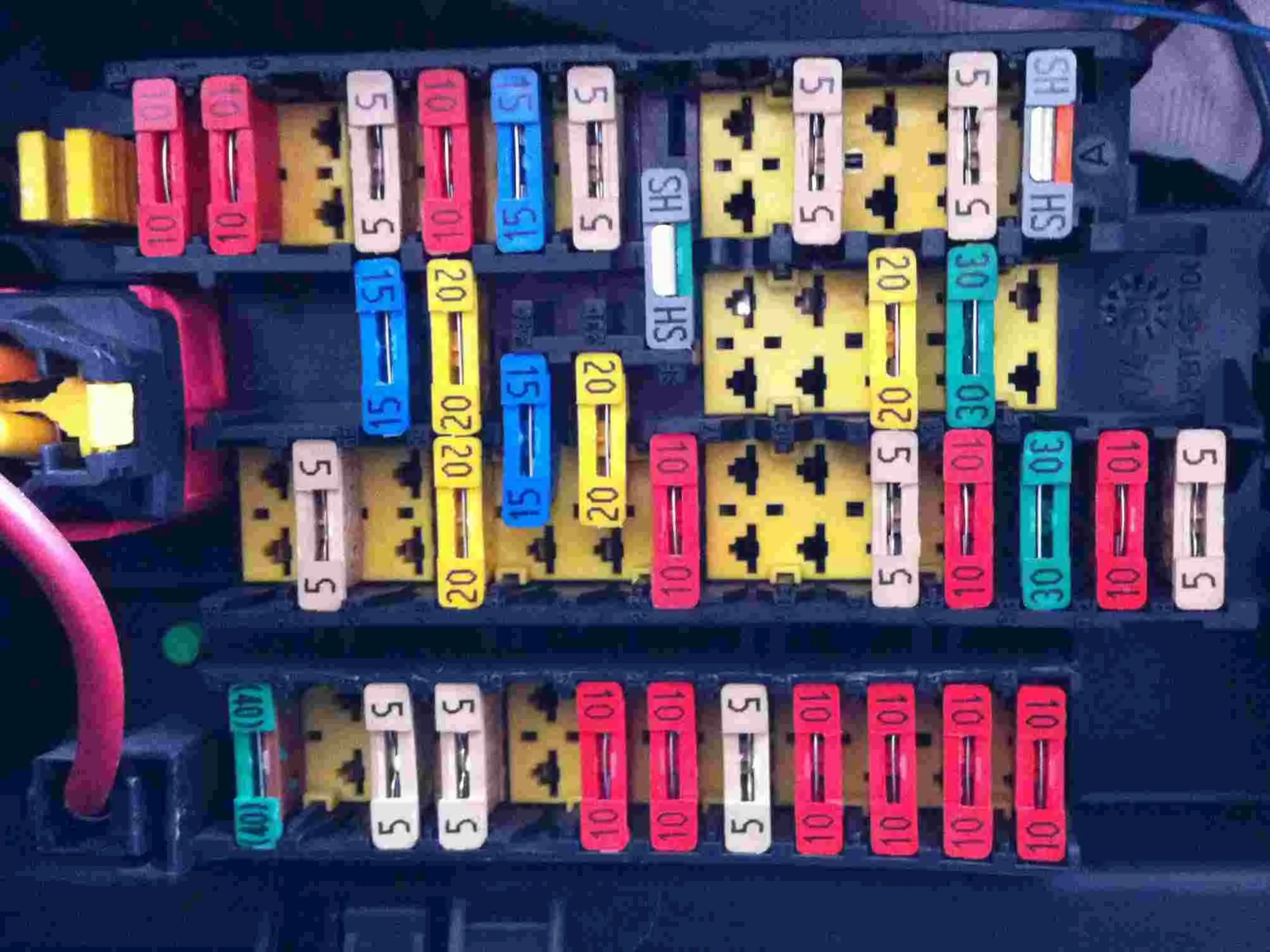

Блок в салоне пежо 206

Вариант 1 (до 2002 г.в.)

блок в салоне пежо 206
Схема

Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.

№ A Описание
F1 50 Антиблокировочная система (ABS)
F2 5 Панель приборов
F3 –
F4 5 Многофункциональный модуль управления
F5 –
F6 5 Управление двигателем, иммобилайзер
F7 15 Кабриолет (складная крыша)
F8 10 Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы
F9 5 Многофункциональный модуль управления
F10 –
F11 10 LH стоп-сигнал, центральный светильник
F12 10 Стопорная лампа RH
F13 –
F14 30 Задние электрические стеклоподъемники
F15 20 Габаритные огни, гнездо для прицепа
F16 –
F17 –
F18 10 Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа
F19 5 Задние противотуманные фары
F20 –
F21 –
F22 10 Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники
F23 20 Прикуриватель
F24 15/20 Аудиосистема
F25 20 Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла
F26 –
F27 5 Многофункциональный модуль управления
F28 –
F29 10 LH фара дальнего света
F30 10 RH фара дальнего света, сигнальная лампа дальнего света фар
F31 10 LH фара ближнего света
F32 10 RH фара – ближний свет, фара ближнего света «на» контрольная лампа
F33 5 Омыватели фар
F34 10 Боковая лампа LH, задняя фара LH
F35 10 Боковая лампа RH, задняя фара RH
F36 –
F37 5 Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ
F38 5 Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2
F39 –
F40 20 Обогреватель / кондиционер (AC)
F41 5 Запасной
F42 10 Запасной
F43 30 Запасной
F44 20 Запасной
F45 15 Запасной

За прикуриватель отвечает предохранитель номер 23 на 20А.

Реклама

Вариант 2 (с 2002 г.в.)

Блок в салоне пежо 206 Вариант 2

схема блока в салоне пежо 206
Схема
№ A Описание
1 15 Электроподогрев сиденья, сирена охранной сигнализации
4 20 Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола
5 15 Блок диагностики автоматической коробки передач
6 10 Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола
7 15 Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации
9 30 Стеклоподъемники задних дверей
10 40 Электрообогреватели заднего стекла и наружных зеркал
11 15 Стеклоочиститель заднего стекла
12 30 Передние стеклоподъемники, вентиляционный люк
14 10 Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя
15 15 Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола
16 30 Блок управления запиранием/отпиранием дверей
20 10 Правый стоп-сигнал
21 15 Левый стоп-сигнал, третий стоп-сигнал
22 30 Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW)
S1 Шунт “PARC”

За прикуриватель отвечает предохранитель номер 22 на 30А.

Частые вопросы о предохранителях и реле Peugeot 206

Где находятся блоки предохранителей Peugeot 206?

В статье описаны блок под капотом и блок в салоне. Подкапотный блок расположен слева в моторном отсеке; варианты и схемы приведены в соответствующих разделах.

Какой предохранитель отвечает за прикуриватель Peugeot 206?

В таблицах указаны разные варианты: для одной версии салонного блока — F23 на 20 A, для другой — позиция 22 на 30 A. Сверьте вариант блока и его схему с автомобилем.

Реклама

Какой предохранитель проверить, если не работает стеклоподъёмник Peugeot 206?

В таблице одного варианта салонного блока для задних стеклоподъёмников указана F14 на 30 A; в другом варианте задние стеклоподъёмники указаны в позиции 9 на 30 A, а передние — в позиции 12 на 30 A. Сверьте схему установленного блока.

Какой предохранитель отвечает за автомагнитолу Peugeot 206?

Назначение автомагнитолы встречается в нескольких строках и вариантах схем. Например, в одной таблице указаны F18 на 10 A для подсветки аудиоустройства и F24 на 15/20 A для аудиосистемы. Выбирайте по схеме своего блока.

Какой предохранитель отвечает за обогрев заднего стекла Peugeot 206?

В таблице одного варианта салонного блока электрообогреватели заднего стекла и наружных зеркал указаны в позиции 10 на 40 A. Для другого варианта сверяйтесь с его схемой.

Какие предохранители отвечают за стеклоочистители Peugeot 206?

В таблицах указаны разные цепи и варианты: позиция 17 на 30 A — скорости стеклоочистителя; F25 на 20 A — система очистки и омывания стёкол; позиция 11 на 15 A — задний стеклоочиститель. Сверьте схему своего блока.

Почему предохранители Peugeot 206 перегорают повторно?

Повторное перегорание требует диагностики соответствующей цепи. Не устанавливайте предохранитель большего номинала; используйте значение, указанное для установленного блока, и при необходимости обратитесь к специалисту.

Где посмотреть схему предохранителей Peugeot 206?

Схемы и таблицы предохранителей приведены в этой статье в разделах о блоках под капотом и в салоне. Сверьте исполнение блока и год выпуска автомобиля.
