Peugeot 807 skrzynki bezpieczników

Peugeot 807 — minivan. Był produkowany w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 i 2014. W tym okresie przeszedł jeden face lifting. Przedstawiamy informacje z opisem bezpieczników Peugeot 807 oraz instrukcję obsługi.

W tym modelu przewidziano 3 główne skrzynki bezpieczników:

1. W dolnym schowku deski rozdzielczej (po prawej stronie)
2. We wnęce akumulatora (w zagłębieniu podłogi po prawej stronie)
3. W komorze silnika.

Przedstawione schematy mogą różnić się od Państwa i zależą od wyposażenia, roku produkcji pojazdu oraz kraju dostawy.

Bezpieczniki w kabinie Peugeot 807

Skrzynka w desce rozdzielczej

Aby uzyskać dostęp, należy otworzyć pokrywę dolnego schowka (rękawiczki), znajdującego się po prawej stronie. W razie potrzeby odkręcić śruby mocujące i mocno pociągnąć za osłonę.

Ogólny schemat elementów

Oznaczenie – wariant 1

1. 10 A Tylna lampa przeciwmgłowa.
2. 15 A Wycieraczka tylnej szyby.
3. –
4. 15 A Zasilanie systemów pokładowych poprzez inteligentny blok przełączający.
5. 10 A Lewy światło stop.
6. –
7. 20 A Oświetlenie lokalne, zapalniczka, oświetlenie dolnego schowka, przyciemnianie wewnętrznego lusterka wstecznego.
8. –
9. 30 A Przyciski przednich podnośników szyb, przedni wentylacyjny otwór dachowy.
10. 20 A Gniazdo diagnostyczne, gniazdo elektryczne przyczepy.
11. 15 A Alarm antywłamaniowy, telematyka, radio samochodowe, wyświetlacze wielofunkcyjne, przełączniki pod kierownicą, moduł filtra DPF.
12. 10 A Światła pozycyjne prawej strony, oświetlenie tablicy rejestracyjnej, podświetlenie panelu sterowania klimatyzacją, lampki wewnętrzne.
13. –
14. 30 A Centralny zamek, napęd superblokady.
15. 30 A Tylne podnośniki szyb.
16. 5 A Zasilanie systemu poduszek powietrznych poprzez inteligentny blok przełączający.
17. 15 A Prawe światło stop, dodatkowe światło stop, światło stop przyczepy.
18. 10 A Gniazdo diagnostyczne, czujniki położenia pedałów hamulca i sprzęgła.
19. 40 A Bocznik PARC.
20. 10 A Zasilanie radia samochodowego poprzez inteligentny blok przełączający.
21. –
22. 10 A Światła pozycyjne lewej strony, światła pozycyjne przyczepy.
23. 15 A Syrena alarmu antywłamaniowego, elektroniczny moduł skrzyni automatycznej.
24. 15 A Zasilanie systemu parktronic poprzez inteligentny blok przełączający.
25. –
26. 40 A Elektryczna ogrzewana tylna szyba.

Za zapalniczkę odpowiada bezpiecznik numer 7 o natężeniu 20A.

Oznaczenie – wariant 2

F1 10 A Radio samochodowe (zasilanie)
F2 5 A + po stacyjce — Czujnik prędkości — Centralny moduł zabezpieczenia kabiny — Wskaźniki na desce rozdzielczej
F3 15 A Światło stop — Tempomat
F4 10 A Prawy tylny zespół oświetlenia — Lewa przednia lampa pozycyjna — Regulacja reflektorów
F5 10 A Klimatyzacja — Przednie podnośniki szyb — Wentylator układu klimatyzacji — Czujnik ciśnienia (presostat)
F6 15 A Tylna ogrzewana szyba i ogrzewane fotele
F7 20 A Sygnał dźwiękowy (klakson)
F8 BOCZNIK —
F9 5 A Spryskiwacze reflektorów — Prawy przedni światło pozycyjne — Oświetlenie tablicy rejestracyjnej — Lewy tylny zespół oświetlenia
F10 30 A Nie używane
F11 30 A Nie używane
F12 10 A Komputer ABS — Światła wsteczne — Gniazdo diagnostyczne — Automatyczna skrzynia biegów
F13 30 A Nie używane
F14 5 A Centralny moduł zabezpieczenia kabiny
F15 30 A Centralny moduł zabezpieczenia kabiny — Centralny zamek elektryczny — Lampki wewnętrzne
F16 20 A Zapalniczka — Stały (+) od akumulatora
F17 15 A Moduł regulacji temperatury płynu chłodzącego — Zespół wentylatorów chłodzących silnika
F18 10 A Lampa przeciwmgłowa
F19 10 A Podświetlenie deski rozdzielczej — Radio samochodowe — Światła pozycyjne
F20 30 A Klimatyzacja — Wentylator układu klimatyzacji
F21 20 A Fotele z elektrycznym ogrzewaniem
F22 20 A + Zasilanie dodatkowych odbiorników energii — Nie używane
F23 BOCZNIK F14 — F15 — F25 — F27
F24 30 A Spryskiwacz — Przednia wycieraczka
F25 10 A Klimatyzacja — Lampa wewnętrzna — pamięć radia — Zegar cyfrowy
F26 15 A Światła awaryjne (kierunkowskazy)
F27 30 A Tylna szyba z elektrycznym ogrzewaniem
F28 15 A Elektryczne podnośniki szyb — Wskaźnik rozładowania akumulatora
F29 30 A Elektryczne podnośniki szyb
F30 15 A Oświetlenie wnętrza — Kierunkowskazy — Zegar — Zewnętrzne lusterka z elektryczną regulacją

Za zapalniczkę odpowiada bezpiecznik numer 16 o natężeniu 20A.

Oznaczenie – wariant 3

1. 15A Wycieraczka tylnej szyby.
2. Nie używane.
3. 5A Moduł sterujący poduszką powietrzną.
4. 10A Czujnik mikroklimatu kąta obrotu, czujnik położenia kierownicy, pedału, diagnostyczny, sprzęgła, regulator kąta, czujnik nachylenia systemu ESP, pompa ręczna do dozowania dodatku do filtra DPF, wewnętrzne lusterko wsteczne.
5. 30A Lusterka boczne z elektrycznymi nastawami, elektryczna szyba od strony pasażera, wentylacyjny otwór dachowy nad pierwszym rzędem siedzeń.
6. 30A Zasilanie przednich podnośników szyb.
7. 5A Lampki wewnętrzne, lampka oświetlenia schowka, lampki oświetlenia lusterek kosmetycznych, podświetlenie monitora wideo w 2. rzędzie.
8. 20A Radiotelefon wielofunkcyjny, moduł sterujący wyświetlaczem, syrena alarmowa, moduł sterujący systemu kontroli ciśnienia w oponach, radio samochodowe, CD-changer, moduł sterujący napędami drzwi przesuwnych.
9. 30A Zapalniczka.
10. 15A Moduł przełączników pod kierownicą, moduł przełączający przyczepy.
11. 15A Gniazdo diagnostyczne, stacyjka, automatyczna skrzynia biegów (4-biegowa).
12. 15A Moduł pamięci fotela kierowcy, elektryczna regulacja fotela kierowcy, moduł sterujący poduszką powietrzną, moduł sterujący parktronic, wyłączniki bocznych drzwi przesuwnych, zestaw głośnomówiący, automatyczna skrzynia biegów (6-biegowa).
13. 5A Moduł sterujący silnika, moduł przełączający przyczepy.
14. 15A Czujnik deszczu, automatyczne ustawienia mikroklimatu, zestaw wskaźników, wentylacyjne otwory dachowe, moduł sterujący licznikiem przebiegu, ustawienia systemów radiotelekomunikacyjnych.
15. 30A Blokada zamka drzwi od strony pasażera.
16. 30A Odblokowywanie/blokowanie zamków.
17. 40A Ogrzewacz tylnej szyby.

Za zapalniczkę odpowiada bezpiecznik numer 9 o natężeniu 30A.

Skrzynka obok akumulatora

Znajduje się w komorze akumulatora, znajdującej się po prawej stronie kabiny we wnęce podłogi.

Schemat

Legenda

1 40 A Napęd elektryczny prawych drzwi przesuwnych.
2 40 A Napęd elektryczny lewych drzwi przesuwnych.
3 30 A Zasilanie wzmacniacza audio Hi-Fi.
4 30 A Nie używane lub obwód zasilania dodatkowego ogrzewania (w wersjach z silnikiem Diesla).

29 — Nie używane.
30 — Nie używane.
31 — Nie używane.
32 25 A Elektryczne regulacje fotela kierowcy.
33 25 A Elektryczne regulacje fotela pasażera.
34 20 A Napęd elektryczny wentylacyjnego otworu dachowego 3. rzędu.
35 20 A Napęd elektryczny wentylacyjnego otworu dachowego 2. rzędu.
36 10 A Elektryczne ogrzewanie fotela pasażera.
37 10 A Elektryczne ogrzewanie fotela kierowcy.
38 15 A Elektryczna blokada zamków drzwi przed otwarciem przez dzieci.
39 20 A Gniazdo elektryczne 12 V w 3. rzędzie.
40 20 A Gniazdo elektryczne 12 V w 2. rzędzie.

Za tylne zapalniczki odpowiadają bezpieczniki 39 i 40 o natężeniu 20A.

Skrzynka bezpieczników pod maską

Znajduje się po lewej stronie zbiorniczka wyrównawczego.

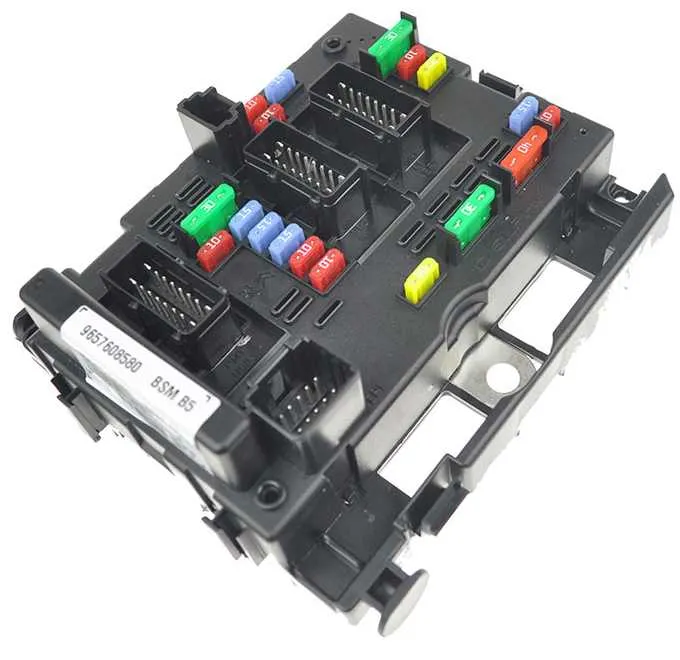

Zdjęcie skrzynki

Schemat skrzynki

Opis – wariant 1

1. 10 A Wyłącznik światła wstecznego skrzyni mechanicznej, reflektory ksenonowe, przekaźnik zespołu wentylatorów układu chłodzenia, czujnik poziomu płynu chłodzącego, ogrzewanie oleju lub moduł obwodu zasilania świec żarowych (w wersjach z silnikiem Diesla), czujnik prędkości lub czujnik przepływu powietrza (w wersjach z silnikiem Diesla).
2. 15 A Elektryczna pompa paliwowa, elektrozawory układu recyrkulacji spalin i modułu regulacji ciśnienia doładowania turbiny (w wersjach z silnikiem Diesla).
3. 10 A Elektroniczny moduł ABS lub ESP.
4. 10 A Obwód zasilania od stacyjki inteligentnego modułu przełączającego silnika.
5. 10 A Nie używane lub moduł wtryskiwacza filtra DPF, elektroniczny moduł systemu filtra DPF (w wersjach z silnikiem Diesla).
6. 15 A Przednie światła przeciwmgłowe.
7. 20 A Silnik elektryczny pompy spryskiwaczy reflektorów.
8. 20 A Obwód zasilania komputera wtrysku poprzez inteligentny moduł przełączający, przekaźnik zespołu elektrycznych wentylatorów układu chłodzenia (w wersjach z silnikiem Diesla), elektrozawory systemu regulacji ciśnienia paliwa w układzie zasilania i systemu recyrkulacji spalin (w wersjach z silnikiem Diesla).
9. 15 A Lewy reflektor świateł mijania, regulator reflektorów.
10. 15 A Prawy reflektor świateł mijania.
11. 10 A Lewy reflektor świateł drogowych.
12. 10 A Prawy reflektor świateł drogowych.
13. 15 A Sygnał dźwiękowy (klakson).
14. 10 A Silniki elektryczne pomp spryskiwaczy przedniej i tylnej szyby.
15. 30 A Czujnik tlenu, obwód zasilania wtryskiwaczy, elektrozawory kanistra absorpcyjnego, elektrozawór systemu dystrybucji i recyrkulacji spalin (w wersjach benzynowych), pompa wtryskowa (w wersjach z silnikiem Diesla).
16. 30 A Nie używane, lub elektrozawór regulacji ciśnienia doładowania (w wersjach benzynowych).
17. 30 A Przekaźnik wycieraczki przedniej szyby.
18. 40 A Pomocnicze silniki elektryczne systemu wentylacji.

Opis – wariant 2

• 1 20A Moduł sterujący silnika, systemy zasilania paliwem i powietrzem silnika, wentylator układu chłodzenia silnika.
• 2 15A Sygnał dźwiękowy (klakson).
• 3 10A Pompa spryskiwaczy przedniej i tylnej szyby.
• 4 20A Pompa spryskiwaczy reflektorów.
• 5 15A Urządzenie układu zasilania paliwem.
• 6 10A Wspomaganie układu kierowniczego, drugi czujnik światła stop, moduł sterujący automatycznej skrzyni biegów, czujnik przepływu powietrza, automatyczny korektor reflektorów ksenonowych.
• 7 10A Układ hamulcowy (z systemami ABS/ESP).
• 8 20A Wyłącznik rozrusznika.
• 9 10A Główny czujnik światła stop.
• 10 30A Systemy zasilania paliwem i powietrzem silnika, systemy redukcji toksyczności spalin.
• 11 40A Sterowanie mikroklimatem w przedniej części kabiny.
• 12 30A Wycieraczka przedniej szyby.
• 13 40A Inteligentny moduł przełączający.
• 14 30A Nie używane.
• 15 30A Wyłącznik blokady/odblokowania/superblokady systemu bezpiecznego przewozu dzieci.
