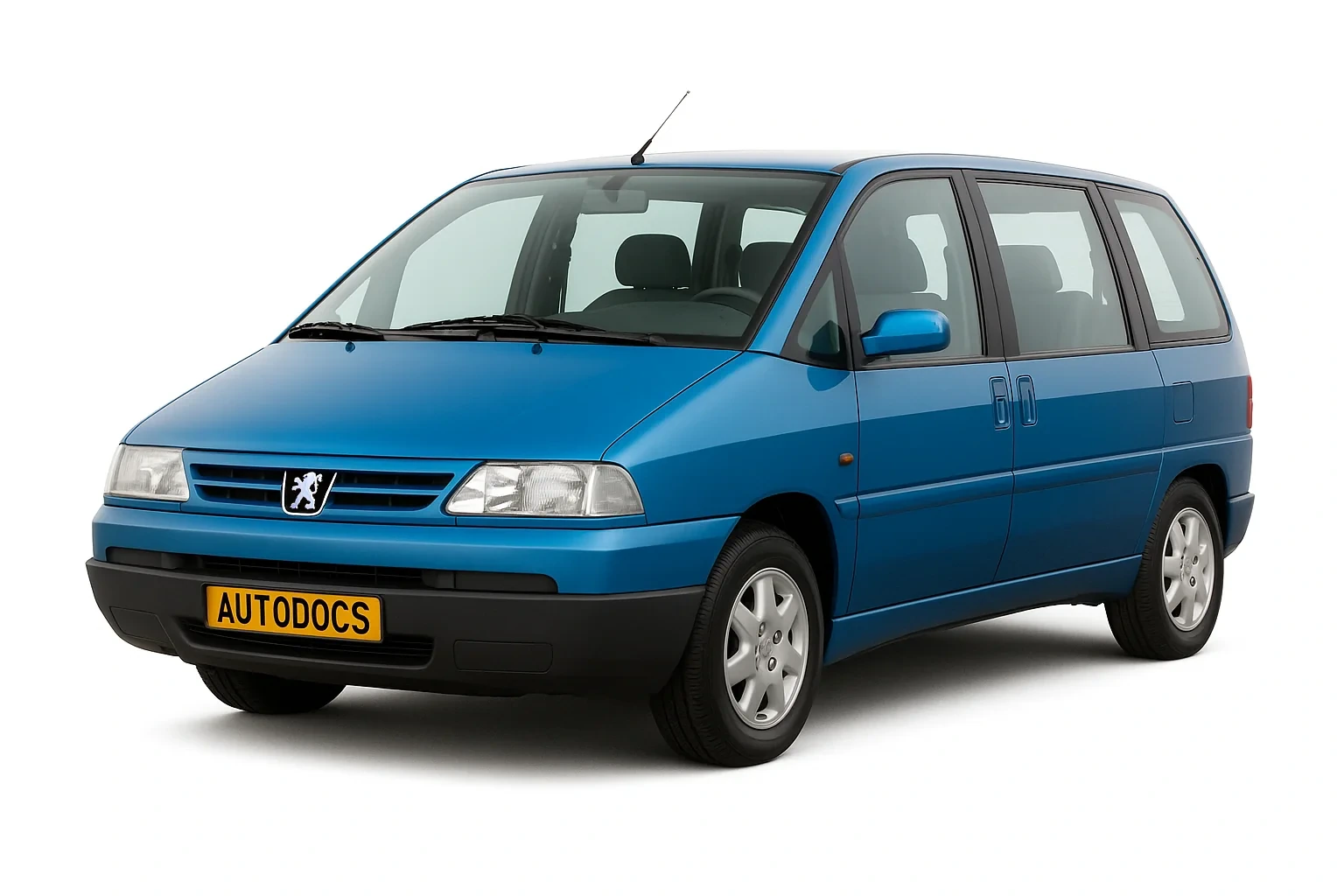

Peugeot 806 — минивэн, выпускавшийся с 1994 по 2002 год. В материале рассматриваются автомобили 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 годов выпуска. Здесь собраны расположение блоков предохранителей и реле под капотом и в салоне, схемы, номиналы и назначение элементов для разных вариантов оснащения. Также указаны предохранители прикуривателя и приведены ответы на частые вопросы.
Исполнение блоков может отличаться в зависимости от комплектации автомобиля, страны поставки и года выпуска.
Содержание
Предохранители и реле под капотом
Находится рядом с аккумуляторной батареей.
| № | A | Описание |
|---|---|---|
| 1 | 20 | Жилой прицеп |
| 2 | 20 | Топливный насос |
| 3 | 10 | Левая фара ближнего света |
| 4 | 10 | Правая фара ближнего света |
| 5 | 10 | Диагностический разъем |
| 6 | 10 | Иммобилайзер двигателя |
| 7 | 10 | Левая фара дальнего света |
| 8 | 10 | Правая фара дальнего света |
| 9 | 25 | Группа вентиляторов охлаждения двигателя 1–120 W. |
| 10 | 30 | Насос омывателя фар, противотуманные фары |
| 11 | 20 | Дополнительная система отопления |
| 12 | 5 | Таймер омывателя фар |
| 13 | 15 | Кислородный датчик каталитического нейтрализатора, подогрев лямбда-зонда |
| 14 | – | |
| 15 | 40 | Кондиционер воздуха, вентилятор салона |
| 16 | 30/50 | Группа вентиляторов охлаждения двигателя 1–180 W. |
| № | A | Назначение |
|---|---|---|
| MF1 | 20 | Реле системы впрыска |
| MF2 | 30 | Реле системы впрыска |
| MF3 | 30 | Вентилятор салона |
| MF4 | 40 | Компьютер ABS |
Предохранители, не обозначенные цифрами, являются запасными.
| № | Назначение реле |
|---|---|
| R1 1030 | Информация о работающем двигателе |
| R4 1502 | Реле вентиляторов |
| R3 1503 | Реле вентиляторов |
| R2 1504 | Реле вентиляторов |
| R6 5400 | Реле омывателя фар |
| R7 8016 | Реле впрыска |
| R8 2665 | Реле противотуманных фар |
Блок с предохранителями в салоне
Он находится в панели приборов, за защитной крышкой. Сбоку и снизу могут быть расположены некоторые элементы реле (на рисунке 1 и 2).
| № | A | Расшифровка |
|---|---|---|
| F1 | 10 | Автомагнитола (питание) |
| F2 | 5 | + после замка зажигания, датчик скорости, центральный блок защиты салона, сигнализаторы на приборной панели |
| F3 | 15 | Фонарь стоп-сигнала, Круиз-контроль |
| F4 | 10 | Правый задний фонарь, Левый передний габаритный фонарь, Регулировка фар |
| F5 | 15 | Кондиционер воздуха, Передние стеклоподъёмники, Вентилятор климатической установки, Датчик давления |
| F6 | 15 | Заднее обогреваемое стекло и обогреваемые сиденья |
| F7 | 20 | Звуковой сигнал |
| F8 | ШУНТ — | |
| F9 | 5 | Омыватели фар, правый передний габаритный фонарь, освещение номерного знака, левый задний фонарь |
| F10 | 30 | Регулировка сиденья переднего пассажира |
| F11 | 30 | Задние стеклоподъёмники |
| F12 | 10 | Компьютер АБС, фонари заднего хода, диагностический разъем, Автоматическая коробка передач |
| F13 | 30 | Регулировка сиденья водителя |
| F14 | 5 | Центральный блок защиты салона (память) |
| F15 | 30 | Центральный блок защиты салона, Центральный электрический замок, Плафоны |
| F16 | 20 | Прикуриватель, постоянный плюс от аккумуляторной батареи |
| F16A | 20 | Прикуриватель, + привода дополнительных потребителей электроэнергии |
| F17 | 15 | Блок регулировки температуры охлаждающей жидкости, Группа вентиляторов охлаждения двигателя |
| F18 | 10 | Противотуманный фонарь |
| F19 | 10 | Подсветка приборной панели, автомагнитола, фонари габаритного освещения |
| F20 | 30 | Кондиционер воздуха, Вентилятор климатической установки |
| F21 | 20 | Сиденья с электрообогревом |
| F22 | 20 | Питание дополнительных потребителей электроэнергии; не используется |
| F23 | ШУНТ F14 — F15 — F25 — F27 | |
| F24 | 30 | Стеклоомыватель, Передний стеклоочиститель |
| F25 | 10 | Кондиционер воздуха, плафон, память автомагнитолы, Цифровые часы |
| F26 | 15 | Фонари аварийной сигнализации |
| F27 | 30 | Заднее стекло с электрообогревом |
| F28 | 15 | Электрические стеклоподъёмники, Сигнализатор разряда аккумуляторной батареи |
| F29 | 30 | Электрические стеклоподъёмники |
| F30 | 15 | Освещение салона, Фонари указателей поворота, Часы, Наружные зеркала с электрической регулировкой |
За прикуриватель отвечают предохранители F16 и F16A номиналом 20 A каждый.
Частые вопросы о предохранителях и реле Peugeot 806
Где находится блок предохранителей на Peugeot 806?
Блок в салоне расположен в панели приборов за защитной крышкой; подкапотный блок — рядом с аккумуляторной батареей.
Какой предохранитель отвечает за прикуриватель на Peugeot 806?
В салонной таблице указаны F16 и F16A, оба номиналом 20 A. Сверьте обозначение со схемой автомобиля.
Не работает стеклоподъёмник на Peugeot 806 — какой предохранитель проверить?
В салонной таблице указаны F28 (15 A) и F29 (30 A) для электрических стеклоподъёмников. Сверьте назначение с комплектацией автомобиля.
Какой предохранитель отвечает за магнитолу на Peugeot 806?
В салонной таблице указаны F1 (10 A) и F19 (10 A); в подкапотной — позиция 20 (10 A). Сверьте схему установленного блока.
Что делать, если не работает обогрев заднего стекла на Peugeot 806?
В салонной таблице указаны F6 (15 A) и F27 (30 A). Сверьте обозначение с фактической схемой автомобиля.
Какой предохранитель отвечает за стеклоочистители на Peugeot 806?
В салонной таблице F24 (30 A) относится к стеклоомывателю и переднему стеклоочистителю.
Почему перегорают предохранители один за другим на Peugeot 806?
Статья содержит схемы и номиналы предохранителей, но не перечисляет причины их повторного перегорания. Не меняйте номинал; для диагностики обратитесь к документации автомобиля или специалисту.
Где посмотреть схему предохранителей Peugeot 806?
Схемы и таблицы приведены в разделах о подкапотном блоке и блоке в салоне.
