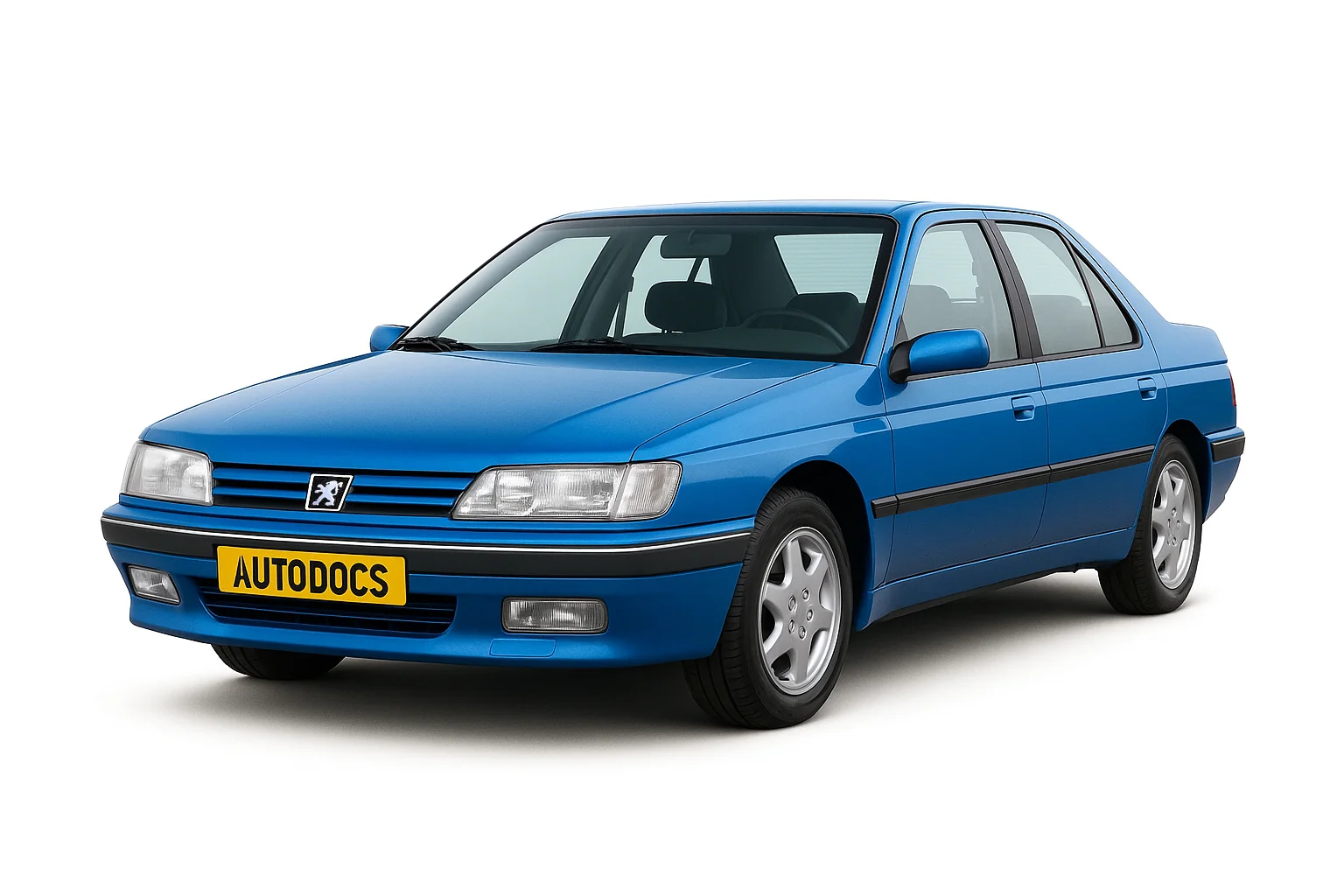

Автомобиль бизнес-класса Peugeot 605 производился в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 и 1999 году. За этот период автомобиль прошел рестайлинг. Мы представим описание блоков с предохранителями пежо 605, их схемы и места расположения.
Внимание количество и расположение предохранителей, а так же их наминал может отличатся от представленного и зависит от комплектации и года выпуска Вашего автомобиля.
Блок под капотом пежо 605
В моторном отсеке блок находится под защитной крышкой.
Выглядит примерно так.
Назначение
2 предохранителя по 30 А: группа мото – вентилятора;
1 предохранитель на 20 А: сигнализатор компрессора;
1 предохранитель на 50 А: система ABS;
1 шунт: система антиблокировки колес;
1 предохранитель на 30 А: запасной.
Предохранители в салоне
Данный блок находится под приборной панелью снизу. Для доступа на большой крышке блока предохранителей, поворачиваете два крепления на четверть в сторону и снимаете её. Там на обратной стороне, актуальная схема предохранителей.
Общая схема
Обозначение
- F1 10A Система A. B. R.
- F2 10A Cтоп-сигналы, освещение салона, круиз-контроль, АВS, телефон.
- F3 5A Запасной предохранитель.
- F4 10A Блок управления АВС.
- F5 10A Датчик температуры воздуха в салоне. Фонарь освещения‚ зеркала заднего вида, часы или бортовой компьютер, лампочки для чтения,
обогреватель, датчик уровня охлаждающей жидкости, приемник сигнала пульта дистанционного управления, центральный замок, реле вентилятора обдува радиатора, стекло подъемники. Люк. - F6 5A Противотуманные фары.
- F7 20A Запасной.
- F8 30A Запасной.
- F9 30A Стекло подъемники. Очиститель стекол.
- F10 10A Фонари освещения номерного знака, передние стояночные огни, предупредительный сигнал о не выключенном освещении, подсветка выключателей.
- F11 15A Подогрев лямбда зонда.
- F13 15A Световая аварийная сигнализация. Телефон.
- F14 5A Задний левый габарит, регулятор подсветки, радио приемник, освещение панели приборов, выключатели отопителя, выключатель люка.
- F15 15A Топливный насос.
- F17 30A Обогреватель сидений.
- F18 5A Задний правый габарит, часы или бортовой компьютер, сигнальная лампочка габаритных огней. подсветка прикуривателя, выключатели освещения салона.
- F19 15A Блок управления регулировкой жесткости амортизаторов, блок управлении круиз-контролем.
- F21 30A Cтекло подъемники передних дверей, люк.
- F22 20A Омыватели фар.
- F23 15A Фонари заднего хода, датчик уровня конденсата в топливном фильтре, гидроусилитель рулевого управления, термовыключатель вентилятора и обдува радиатора.
- F25 30A Выключатели стеклоподъемников задних боковых дверей.
- F26 20A Прикуривали. Звуковой сигнал.
- F27 10A Часы, бортовой компьютер, освещение салона, освещение багажника, индикация запаса топлива, сигнальные лампочки на дверях.
- F28 Не используется.
- F29 30A Выключатели стеклоподъемников задних боковых дверей на панели водителя.
- F30 30A Регулятор положения переднего левого сидения.
- F32 20А Антенна.
- F33 30A Обогреватель заднего стекла и наружных зеркал заднего вида.
- F34 30A Центральный замок, блокировка замков, охранная сигнализация.
- F35 30A Регулятор положения переднего правого сиденья.
- F36 30A Реле кондиционера.
За прикуриватель отвечает предохранитель номер 26 на 20А.
Больше информации про то, как добраться к блоку с предохранителями и реле, а так же о его ремонте можете посмотреть в данном видео.
