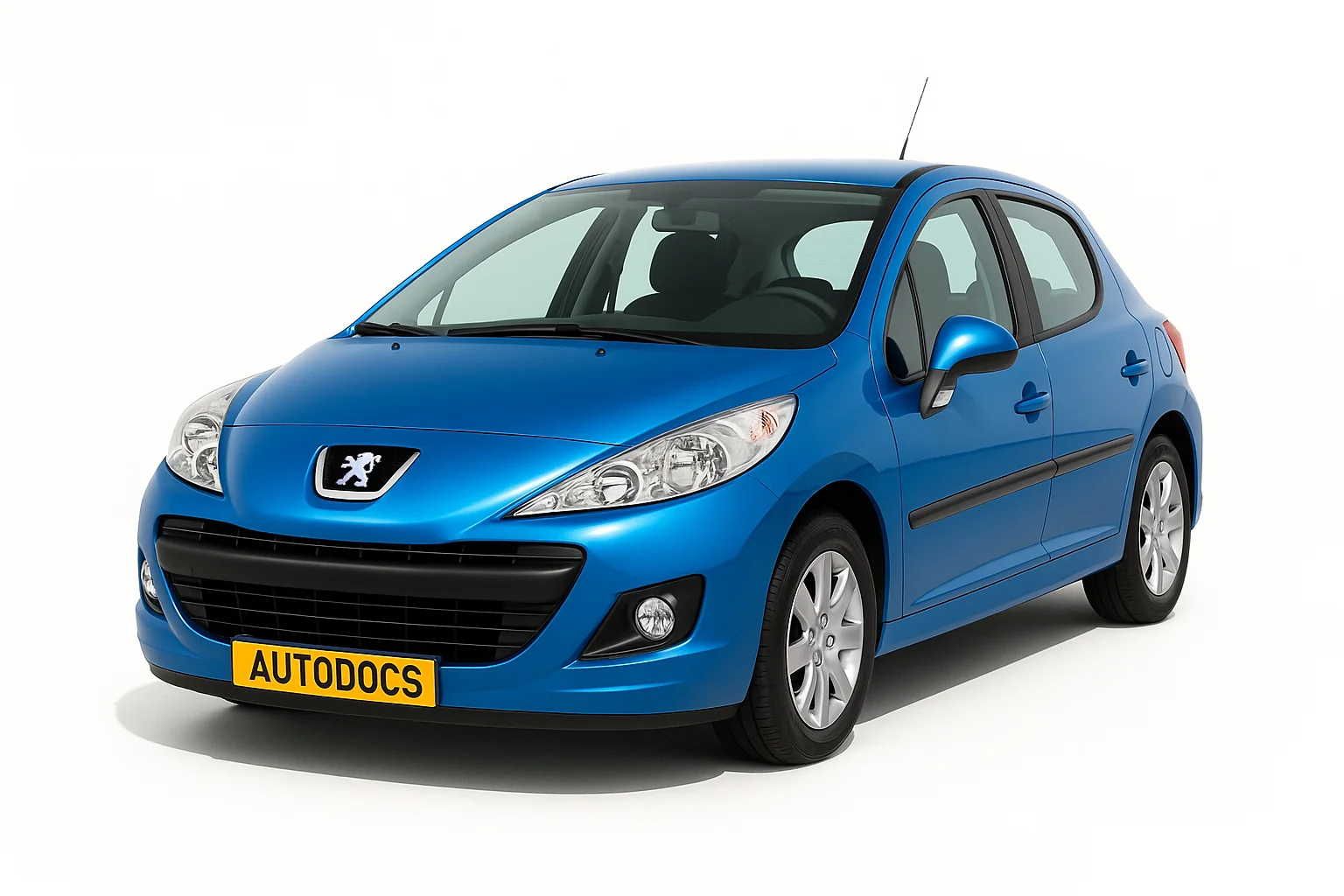

Peugeot 207 - популярный компактный автомобиль, который выпускался с 2006 по 2012 год (2006, 2007, 2008, 2009, 2010, 2011, 2012). В 2009 году модель прошла рестайлинг, получив обновленный экстерьер и современный интерьер, а также была признана лидером продаж в Европе в своем сегменте. Доступные варианты кузова: хэтчбек 3/5 дверей, универсал SW и стильное купе-кабриолет CC. В этой статье вы найдете подробные схемы блоков предохранителей Peugeot 207 с расшифровкой назначения каждого элемента. Мы покажем, где расположены монтажные блоки в автомобиле, расскажем о назначении реле и выделим предохранитель прикуривателя, который часто вызывает вопросы у владельцев. Эти знания помогут быстро устранить неисправности электрооборудования своими руками.
В данной модели предусмотрены 2 блока с предохранителями и реле.
Содержание
Блок с предохранителями в салоне
Он расположен под панелью приборов с левой стороны. Что получить доступ надо снять с фиксаторов крышку, потянув за её верхнюю часть и только потом полностью достать.
Сами предохранители находятся в нижней части. Порядковый номер указан сбоку.
| № | A | Обозначение |
|---|---|---|
| 1 | 15 | Очиститель заднего стекла |
| 2 | Свободен | |
| 3 | 5 | ЭБУ подушек безопасности и пиротехнические натяжители. |
| 4 | 10 | Контактор педали сцепления, диагностический разъем, светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, насос для подачи присадки в сажевый фильтр (на дизелях) |
| 5 | 30 | Электрические электростеклоподъемники стеклоподъемники , шторка, задние панорамной импульсные крыши (на SW) |
| 6 | 30 | Передние импульсные электростеклоподъемники, питание привода боковых зеркал заднего вида |
| 7 | 5 | Плафоны освещения передний, подсветка и задний на противосолнечном, плафоны индивидуального козырьке, подсветка перчаточного ящика |
| 8 | 20 | Автомагнитола дисплей, часы, подрулевые радиотелефон переключатели, многофункциональный, коммутационный блок прицепа |
| 9 | 30 | Розетка 12 В передняя, розетка 12 В задняя (SW) |
| 10 | 15 | Свободен |
| 11 | 15 | Диагностический разъем, цепь слабого тока замка зажигания, ЭБУ автоматической коробки передач |
| 12 | 15 | Датчик дождя/освещенности, усилитель, коммутационный блок прицепа, модуль учебного автомобиля |
| 13 | 5 | Коммутационный блок двигателя, реле системы ABS, двухфункциональный контактор тормозной системы |
| 14 | 15 | Комбинация безопасности приборов , корректор , панель фар, кондиционер контрольныхвоздуха ламп ремней , система “свободные руки”, ЭБУ парктроника, подушки безопасности |
| 15 | 30 | Запирание замков. |
| 16 | Свободен | |
| 17 | 40 | Обогрев заднего стекла и наружных зеркал заднего вида |
| 18 | SH – Шунт PARC |
За прикуриватель отвечает предохранитель номер 9 на 30 А.
Отдельно находятся: G39 – 20 A Свободен и G40 – 20 A Обогрев сидений водителя и пассажира.
Предохранители и реле под капотом
Располагается данный блок в моторном отсеке с левой стороны около аккумулятора под защитной крышкой, подробнее смотрите в видео. Внутри него так же находятся и реле.
| № | A | Обозначение |
|---|---|---|
| F1 | 20 | Питание ЭБУ двигателя и реле электродвигателя вентилятора системы охлаждения, электромагнитные клапаны системы распределения и адсорбера (1,6 л THP 16V), датчик расхода воздуха (на дизелях), топливный насос высокого давления (на дизелях), датчик воды в дизтопливе, электроклапаны системы рециркуляции отработавших газов, подогрев воздуха (на дизелях) |
| F2 | 15 | Звуковой сигнал |
| F3 | 10 | Омыватели ветрового и заднего стекол |
| F4 | 20 | Омыватель фар |
| F5 | 15 | Топливный насос (на бензиновых двигателях), электромагнитные клапаны системы турбонаддува (1,6 л THP 16V) |
| F6 | 10 | Датчик скорости движения автомобиля, автоматическая коробка передач |
| F7 | 10 | Электрический усилитель рулевого управления, реле коммутатора с системой защиты (на дизелях) |
| F8 | 25 | Выключатель стартера |
| F9 | 10 | ЭБУ систем ABS/ESP, контактор тормозной педали |
| F10 | 30 | Компоненты системы ЭСУД двигателя (бензиновый двигатель: катушки зажигания, электроклапаны, кислородные датчики, инжекторы, подогреватели, управляемый термостат) (дизельный двигатель: электроклапаны, подогреватели) |
| F11 | 40 | Вентилятор системы кондиционирования воздуха |
| F12 | 30 | Медленная/быстрая скорость очистителя ветрового стекла |
| F13 | 40 | Питание интеллектуального коммутационного блока (+ после замка зажигания) |
| F14 | 30 | Подогреватель дизельного топлива |
| F15 | 10 | Левая фара дальнего света |
| F16 | 10 | Правая фара дальнего света |
| F17 | 15 | Левая фара ближнего света |
| F18 | 15 | Правая фара ближнего света |
Снизу блока находятся предохранители высокой мощности (макси предохранители – MF).
| № | A | Расшифровка |
|---|---|---|
| MF1 | 70 | Вентилятор системы охлаждения |
| MF2 | 20/30 | Насос системы ABS/ESP |
| MF3 | 20/30 | Электро клапаны ABS/ESP |
| MF4 | 60 | Питание интеллектуального коммутационного блока |
| MF5 | 60 | Питание интеллектуального коммутационного блока |
| MF6 | 30 | Дополнительный вентилятор системы охлаждения двигателя (1,6 л THP 16V) |
| MF7 | 80 | Блок предохранителей салона |
| MF8 | 30 | Свободен |
| MF9 | 80 | Блок системы подогрева (на дизелях) |
| MF10 | 80 | Электрический усилитель рулевого управления |
| MF11 | 40 | Электрический двигатель Valvetronic (1,6 л THP 16V) |
