Peugeot 5008 один из первых компактвэнов от компании пежо с кузовам универсал. Выпускался в 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и по настоящее время. Мы предлагаем ознакомится с описанием схем блоков предохранителей пежо 5008 и их назначением. Отдельно выделим предохранитель отвечающий за прикуриватель.
Содержание
Блоки с предохранителями под капотом
В моторном отсеке есть 2 блока с предохранителями.
Основной блок
Она находится с боку от аккумуляторной батареи.
Схема
Назначение
| № | А | Защищаемая цепь |
| 1 | 20 | Питание ЭБУ двигателя, электромагнитные клапаны ТНВД и системы рециркуляции отработанных газов EGR (на двигателе 2 л HDI), форсунки (на двигателе 2 л HDI) |
| 2 | 15 | Звуковой сигнал |
| 3 | 10 | Омыватель переднего и заднего стекол |
| 4 | 10 | Дневные ходовые огни |
| 5 | 15 | Электромагнитные клапаны разгрузки адсорбера, электрический редукционный клапан системы турбонаддува (на двигателе 1,6 л ТНР), подогреватель масляных паров (1,6 л ТНР), подогреватель дизтоплива (1,6 л HDI) |
| 6 | 10 | Диагностический разъем, адаптивные фары, насос для подачи присадки в сажевый фильтр (на дизеле), датчик интервала Distance Alert, датчик уровня охлаждающей жидкости в двигателе, электропривод зеркал |
| 7 | 10 | ЭБУ усилителя рулевого управления, автоматическая коробка передач, привод регулятора адаптивных фар |
| 8 | 20 | Выключатель стартера |
| 9 | 10 | Контакторы педалей сцепления и тормоза |
| 10 | 30 | Компоненты системы электронного управления двигателем (на бензиновом: катушки зажигания, электромагнитные клапаны, датчики кислорода, форсунки, элементы системы подогрева, топливный насос, электронный термостат; на дизельном: электромагнитные клапаны, элементы системы подогрева) |
| 11 | 40 | Электровентилятор системы кондиционирования |
| 12 | 30 | Малая/ большая скорость работы очистителя ветрового стекла |
| 13 | 40 | Питание интеллектуального коммутационного блока (+ от замка зажигания) |
| 14 | 30 | Электромагнитный клапан давления турбонаддува |
| 15 | 10 | Правая фара дальнего света |
| 16 | 10 | Левая фара дальнего света |
| 17 | 15 | Левая фара ближнего света |
| 18 | 15 | Правая фара ближнего света |
| 19* | 15 | Подогреватель масляных паров (1,6 л VTI), электромагнитный клапан регулятора давления турбо наддува (на дизеле), датчик уровня охлаждающей жидкости (на дизеле) |
| 20 | 10 | Электронный термостат, электромагнитные клапаны системы регулирования подачи топлива, электромагнитный клапан системы регулирования давления турбо наддува (дизель), датчик уровня охлаждающей жидкости (дизель) |
| 21 | 5 | Питание реле вентилятора системы охлаждения двигателя, выключатель реле системы Valvetronic (1,6 л VTI), охлаждение турбо наддува (1,6 л ТНР), датчик расхода воздуха (1,6 л HDI) |

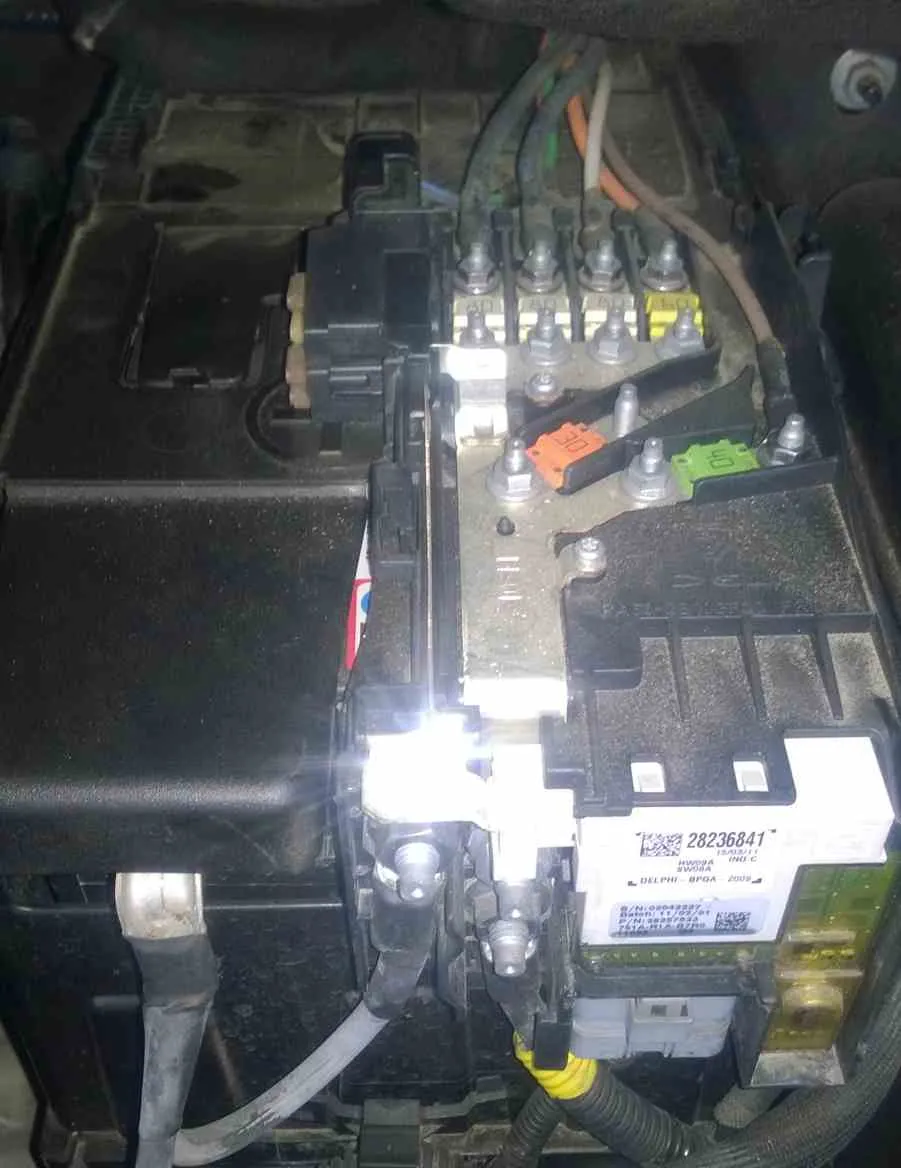

Предохранители в крышке аккумулятора
Данный блок содержит кроме обычных предохранителей, плавкие вставки высоких номиналов.
Общая схема
Расшифровка
- F1 – Свободен.
- F2 5 Двухфункциональный контактор тормозной системы.
- F3 5 ЭБУ системы заряда АКБ.
- F4 25 Электромагнитные клапаны системы ABS/ESP.
- F5 5 ЭБУ системы ABS/ESP.
- F6 15 ЭБУ автоматической коробки передач и секвентальной коробки передач.
- F7* 80 Электронасос усилителя рулевого управления.
- F8* 60 Вентилятор системы охлаждения двигателя.
- F9* 80/30 ЭБУ системы предподогрева (на дизеле), электропривод системы “Valvetronic” (1,6 л THP).
- F10* 40 Электронасос системы ABS/ESP.
- F11* 100 Коммутационный блок системы защиты.
- F12* 30 Электронасос секвентальной коробки передач.
Отдельно находятся предохранители больших номиналов
MF1* – Свободен.
MF2* 30 ЭБУ электроцепи прицепа.
MF3* 50 Блок предохранителей в салоне.
MF4* 80 Интеллектуальный коммутационный блок.
MF5* 80 Интеллектуальный коммутационный блок.
MF6* 30 Электрический стояночный тормоз.
MF7* 30 Подогрев передних сидений.
MF8* 20 Омыватель фар.
Предохранители в салоне пежо 5008
Он находится в панели приборов с левой стороны.
Как добраться к нему, смотри в видео.
Общая схема
Описание
| № | А | Защищаемая цепь |
| 1 | 15 | Очиститель заднего стекла |
| 2 | — | Свободен |
| 3 | 5 | ЭБУ подушек безопасности |
| 4 | 10 | Внутрисалонное светочувствительное зеркало заднего вида, кондиционер воздуха, коммутационный блок системы защиты, задние мультимедийные устройства |
| 5 | 30 | Передние импульсные стеклоподъемники |
| 6 | 30 | Задние импульсные стеклоподъемники |
| 7 | 5 | Передний и задний плафоны, плафоны индивидуального освещения, задние спотплафоны, подсветка зеркал на противосолнечных козырьках, подсветка перчаточного ящика, подсветка центрального подлокотника, цепь реле 12 В багажного отделения |
| 8 | 20 | Автомагнитола, радиотелефон, CD-чейнджер, многофункциональный дисплей, система контроля давления воздуха в шинах, сирена охранной сигнализации, ЭБУ охранной сигнализации, ЭБУ телематики |
| 9 | 30 | Розетка 12 В передняя, прикуриватель, розетка 12 В задняя |
| 10 | 15 | Подрулевые переключатели |
| 11 | 15 | Цепь малого тока замка зажигания |
| 12 | 15 | Датчик прицепа, датчик дождя/освещенности, питание предохранителей F32, F34, F35 |
| 13 | 5 | ЭБУ двигателя, ЭБУ подушек безопасности |
| 14 | 15 | Панель приборов, дисплей панели приборов, питание предохранителя F33 |
| 15 | 30 | Запирание замков и суперблокировка |
| 17 | 40 | Обогрев заднего стекла, питание предохранителя F30 |
| SH | — | Шунт PARC |
| 29 | — | Свободен |
| 30 | 5 | Подогрев наружных зеркал |
| 31 | 30 | Розетка 12 В для багажника |
| 32 | 5 | Рычаг секвентальной коробки передач |
| 33 | 10 | Панель обзора «с поднятой головой», система громкой связи, кондиционер воздуха |
| 34 | 5 | Контрольные лампы ремней безопасности |
| 35 | 10 | Система помощи при парковке, усилитель Hi-Fi |
| 36 | 10 | Процессор ЭБУ прицепа, панель на двери водителя |
| 37 | 20 | Усилитель Hi-Fi |
| 38 | 30 | Электрические регулировки сиденья водителя |
| 39 | 20 | Шторка панорамной крыши |
| 40 | — | Свободен |
За передний и задний прикуриватель отвечает предохранитель номер 9 на 30 А.
