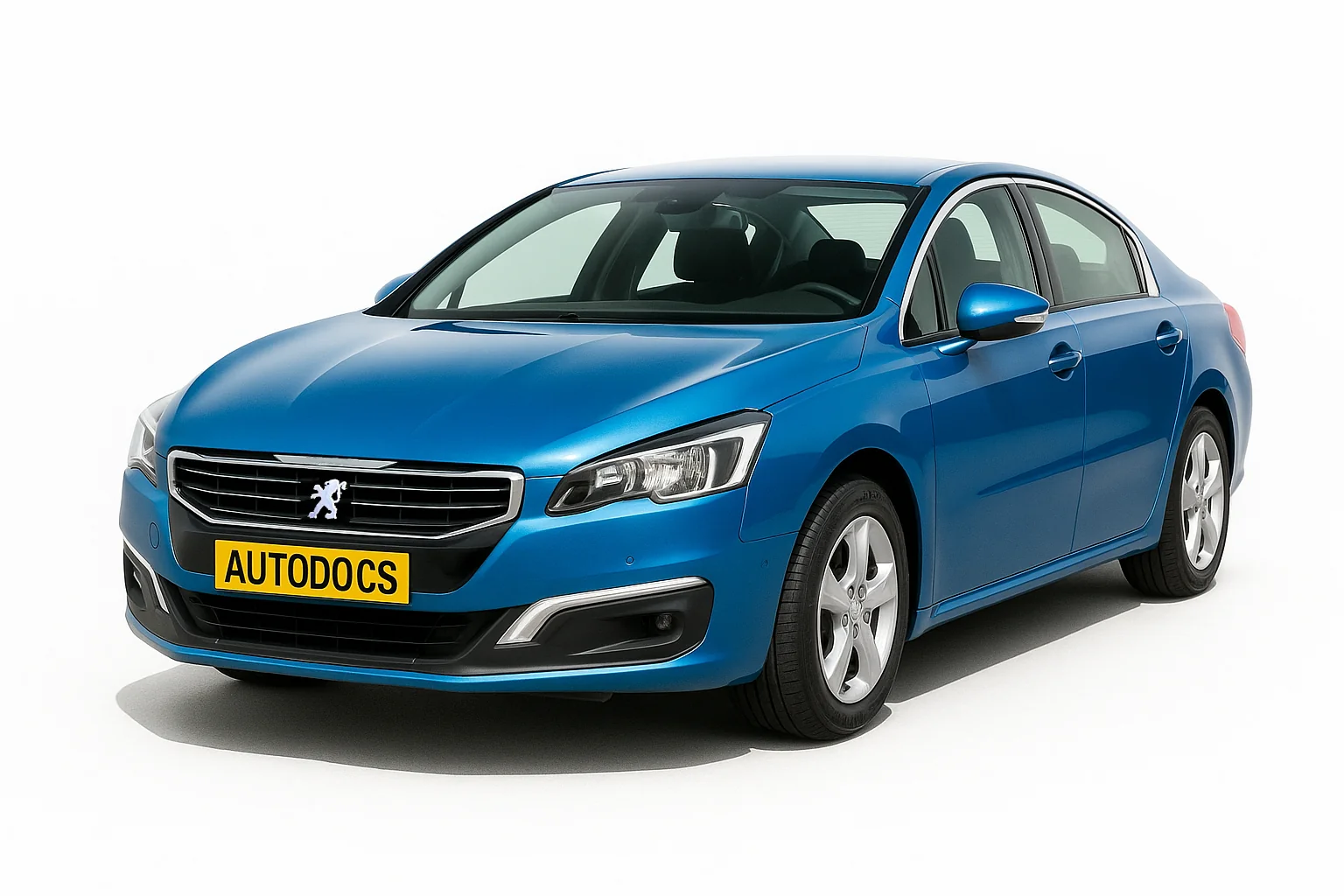

peugeot 508

Peugeot 508 — модель, пришедшая на смену моделям Peugeot 407 и Peugeot 607. Модель выпускалась в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 и 2025 годах. В статье приведены расположение блоков предохранителей в моторном отсеке и салоне, схемы, обозначения и назначение элементов. Также указано, какой предохранитель отвечает за прикуриватель. Количество и номиналы элементов зависят от комплектации и года выпуска автомобиля.

Реклама

Комплектация, расположение и номиналы предохранителей могут различаться в зависимости от года выпуска и рынка поставки. Перед заменой сверяйте номинал с маркировкой на крышке блока или в руководстве по эксплуатации автомобиля.

Блок предохранителей под капотом

В моторной отсеке блок с предохранителями находится с левой стороны возле аккумуляторной батареи.

раположение блока предохранитель под капотом в пежо 508

схема блока в моторной отсеке Peugeot 508
Общая схема
№ A Описание
F20 15 Насос омывателя переднего и заднего стекол
F21 20 Насос омывателя фар
F22 15 Звуковой сигнал
F23 15 Правая фара дальнего света
F24 15 Левая фара дальнего света
F27 5 Управление левой фарой
F28 5 Управление правой фарой

Также проверьте плавкие предохранители на аккумуляторной батарее.

плавкие предохранители на акб Peugeot 508

Предохранители в салоне Peugeot 508

Реклама

Основной блок в приборной панели

Расположение блока предохранителей в салоне Peugeot 508

блок в приборной панели Peugeot 508
Фото – схема блока

схема блока предохранителей в салоне Peugeot 508

№ A Назначение элементов
F6A 15 Автомагнитола
F6B 15 Автомагнитола
F8 3 Охранная сигнализация
F13 10 Передний прикуриватель
F14 10 Передняя розетка 12 В
F16 3 Задний плафон, индивидуальные светильники
F17 3 Передний плафон, косметическое зеркало
F28A 15 Автомагнитола
F28B 15 Автомагнитола
F30 20 Очиститель заднего стекла
F32 10 Усилитель аудиосистемы

В случае не работы прикуривателя либо розетки, проверьте предохранителе номер 13 и 14. На схеме выделены красным цветом.

Предохранители в перчаточном ящике

Ещё один блок находится в перчаточном ящике. Чтобы получить к нему доступ, откройте ящик и потяните за защитную крышку.

блок предохранителей за перчаточным ящиком Peugeot 508

схема блока предохранителей в бадачке Peugeot 508
Схема
№ A Расшифровка
F3 15 Панель стеклоподъемника водителя, розетка 12 В на задних сиденьях
F4 15 Розетка 12 В в багажнике
F5 30 Задний импульсный стеклоподъемник
F6 30 Передний импульсный стеклоподъемник
F11 20 Блок цепи буксирного устройства
F12 20 Усилитель аудиосистемы
F15 20 Потолочная шторка панорамной стеклянной крыши (SW)
F16 5 Плата стеклоподъемника водителя

Руководство по эксплуатации Peugeot 508

Дополнительные сведения о ремонте и обслуживании Peugeot 508 приведены в руководстве по эксплуатации: «скачать».

Реклама

Частые вопросы: предохранители и реле Peugeot 508

Где находится блок предохранителей на Peugeot 508?

Где искать блоки на Peugeot 508: Панель стеклоподъемника водителя, розетка 12 В на задних сиденьях; Розетка 12 В в багажнике. Назначение цепей и номиналы — в таблице на этой странице.

Какой предохранитель отвечает за прикуриватель на Peugeot 508?

Найдите позицию прикуривателя в таблице на странице Peugeot 508 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.

Не работает стеклоподъёмник на Peugeot 508 — какой предохранитель проверить?

Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.

Реклама

Какой предохранитель отвечает за магнитолу на Peugeot 508?

Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.

Какой предохранитель отвечает за стеклоочистители на Peugeot 508?

Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.

Почему перегорают предохранители один за другим на Peugeot 508?

В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.

Где посмотреть схему предохранителей Peugeot 508?

Схема и таблица предохранителей Peugeot 508 — на этой странице: Блок предохранителей под капотом, Предохранители в салоне пежо 508, Руководство эксплуатации пежо 508. Сохраните страницу — номиналы соответствуют штатной комплектации.

Сколько блоков предохранителей на Peugeot 508?

На Peugeot 508 обычно 3 блока: салонный и подкапотный, как указано в разделе «Блок предохранителей под капотом». Третий блок в багажнике — только если он есть в перечне на этой странице.
