Peugeot 806 – wszystkie bezpieczniki i przekaźniki

Minivan Peugeot 806 był produkowany w latach 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 i 2002. Przedstawiamy informacje z opisem skrzynek bezpieczników i przekaźników Peugeot 806: miejsca umiejscowienia, schematy z opisem elementów.

Wykonanie Twoich skrzynek może różnić się od przedstawionych i zależy od wyposażenia samochodu, kraju dostawy i roku produkcji.

Bezpieczniki i przekaźniki pod maską

Znajduje się obok akumulatora.

Schemat bezpieczników

Opis

1. 20 A Przyczepa kempingowa
2. 20 A Pompa paliwowa
3. 10 A Lewy reflektor światła mijania
4. 10 A Prawy reflektor światła mijania
5. 10 A Gniazdo diagnostyczne
6. 10 A Immobilizer silnika
7. 10 A Lewy reflektor światła drogowego
8. 10 A Prawy reflektor światła drogowego
9. 25 A Grupa wentylatorów chłodnicy silnika 1-120 W.
10. 30 A Pompa spryskiwaczy reflektorów, światła przeciwmgłowe
11. 20 A Dodatkowy system ogrzewania
12. 5 A Wyłącznik czasowy spryskiwaczy reflektorów
13. 15 A Czujnik tlenu katalizatora, podgrzewanie sondy lambda
14. –
15. 40 A Klimatyzacja, wentylator wnętrza
16. 30 – 50 A Grupa wentylatorów chłodnicy silnika 1-180 W.

MF1 20A – Przekaźnik układu wtrysku, MF2 30A – Przekaźnik układu wtrysku, MF3 30A – Wentylator wnętrza, MF4 40A – Komputer ABS.

Bezpieczniki nieoznaczone numerami są zapasowe.

Schemat przekaźników

Przeznaczenie przekaźników

• R 1030 – Informacja o pracującym silniku
• R 1502 / 1503 / 1504 – Przekaźniki wentylatorów
• R 5400 – Przekaźnik spryskiwaczy reflektorów
• R 8016 – Przekaźnik wtrysku
• R 2665 – Przekaźnik świateł przeciwmgłowych

Skrzynka bezpieczników w kabinie pasażerskiej

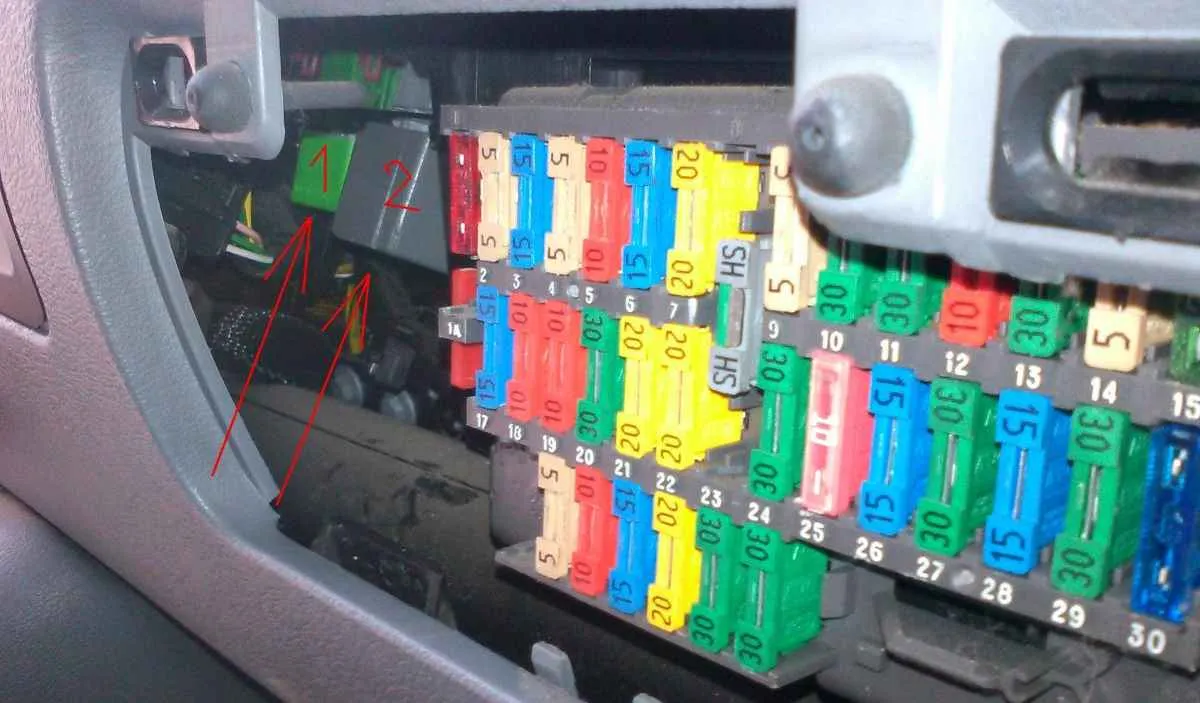

Znajduje się w desce rozdzielczej, pod osłoną. Z boku i od dołu mogą znajdować się niektóre elementy przekaźników (na rysunku 1 i 2).

Zdjęcie – schemat skrzynki

Opis

• F1 10 A Radio samochodowe (zasilanie)
• F2 5 A + po stacyjce, Czujnik prędkości, Centralny moduł zabezpieczeń wnętrza, Sygnalizatory na desce rozdzielczej
• F3 15 A Światło hamowania, Tempomat
• F4 10 A Prawy tylny reflektor, Lewy przedni światło pozycyjne, Regulacja reflektorów
• F5 15 A Klimatyzacja, Przednie podnośniki szyb, Wentylator układu klimatyzacji, Czujnik ciśnienia
• F6 15 A Podgrzewana tylna szyba i podgrzewane fotele
• F7 20 A Sygnał dźwiękowy
• F8 ZWORA —
• F9 5 A Spryskiwacze reflektorów, Prawy przedni światło pozycyjne, Oświetlenie tablicy rejestracyjnej, Lewy tylny reflektor
• F10 30 A Regulacja fotela pasażera z przodu
• F11 30 A Tylne podnośniki szyb
• F12 10 A Komputer ABS, Światła cofania, Gniazdo diagnostyczne, Automatyczna skrzynia biegów
• F13 30 A Regulacja fotela kierowcy
• F14 5 A Centralny moduł zabezpieczeń wnętrza (pamięć)
• F15 30 A Centralny moduł zabezpieczeń wnętrza, Centralny zamek, Lampki sufitowe
• F16 20 A Zapalniczka, Stały (+) od akumulatora
• F16A 20 A Zapalniczka, + napędu dodatkowych odbiorników prądu
• F17 15 A Moduł regulacji temperatury płynu chłodzącego, Grupa wentylatorów chłodnicy silnika
• F18 10 A Światło przeciwmgłowe
• F19 10 A Podświetlenie deski rozdzielczej, Radio samochodowe, Światła pozycyjne
• F20 30 A Klimatyzacja, Wentylator układu klimatyzacji
• F21 20 A Fotele z podgrzewaniem elektrycznym
• F22 20 A + Zasilania dodatkowych odbiorników prądu, Nie używane
• F23 ZWORA F14 — F15 — F25 — F27
• F24 30 A Spryskiwacz, Przednia wycieraczka
• F25 10 A Klimatyzacja, Lampka sufitowa, Pamięć radia, Zegar cyfrowy
• F26 15 A Światła awaryjne
• F27 30 A Podgrzewana tylna szyba
• F28 15 A Elektryczne podnośniki szyb, Sygnalizator rozładowania akumulatora
• F29 30 A Elektryczne podnośniki szyb
• F30 15 A Oświetlenie wnętrza, Kierunkowskazy, Zegar, Zewnętrzne lusterka z regulacją elektryczną

Za zapalniczkę odpowiada bezpiecznik numer 16 o natężeniu 20A.
