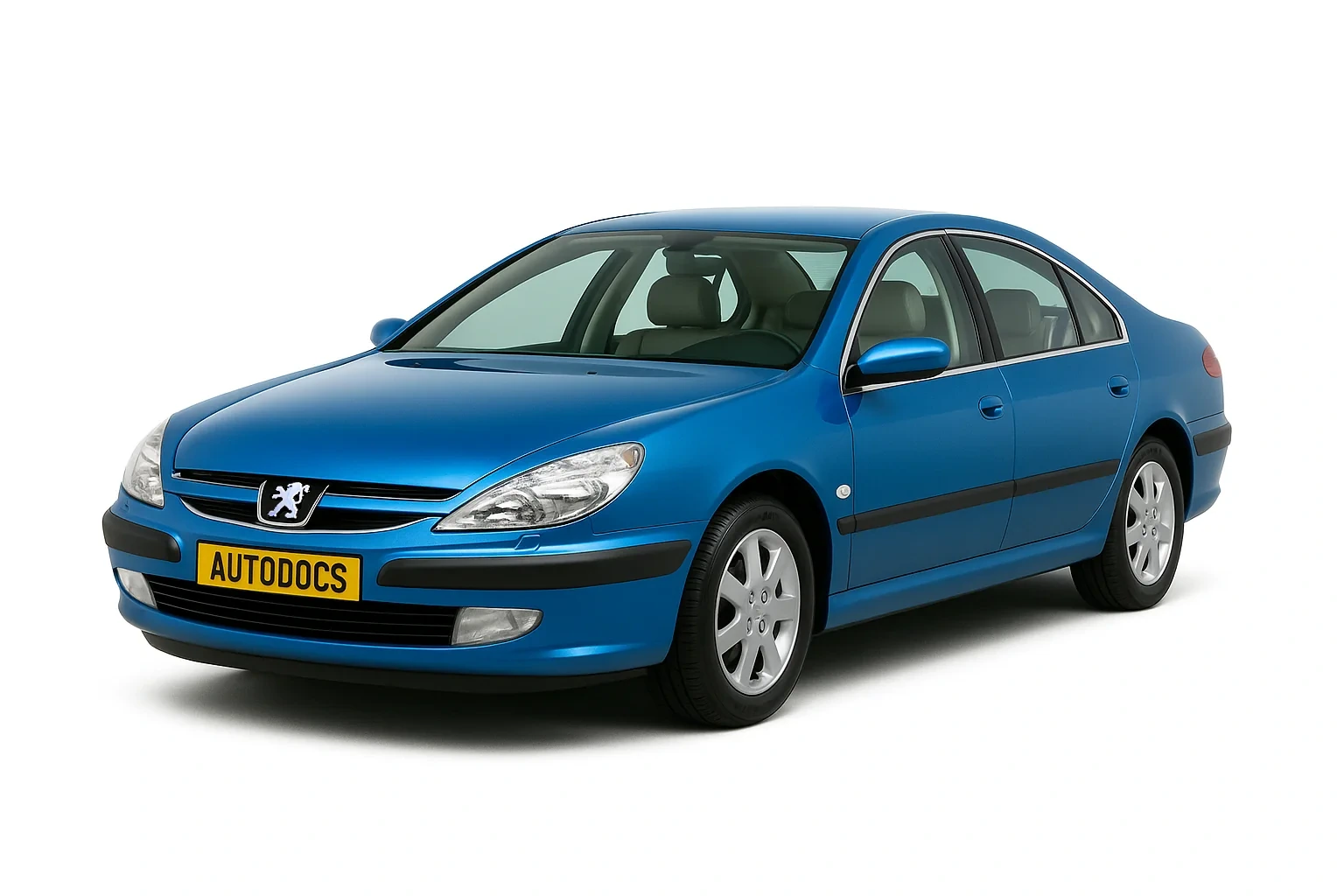

Автомобиль бизнес-класса Peugeot 607 выпускался с 1999 по 2010 год включительно. Годы производства: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010. За время выпуска модель прошла плановый рестайлинг, не повлиявший на ключевые конструктивные особенности. Богатая комплектация и регулярное обновление оборудования привели к различным вариантам исполнения блоков предохранителей и реле. В статье представлено подробное расположение всех блоков управления, а также схемы и расшифровка предохранителей и реле Peugeot 607.
Содержание
Расположение электронных компонентов управления
| № | Описание |
|---|---|
| 1 | Электронный блок управления ABS |
| 2 | Электронный блок управления кондиционером |
| 3 | Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 4 | Блок управления противоугонной системой |
| 5 | Аккумуляторная батарея |
| 6 | Блок управления приводом открывания /закрывания крышки багажника- в правой части багажного отделения |
| 7 | Диагностический разъем (DLC) |
| 8 | Электронный блок управления двигателем (ЕСМ) |
| 9 | Реле электродвигателя вентилятора системы охлаждения 1 |
| 10 | Реле электродвигателя вентилятора системы охлаждения 2 |
| 11 | Блок управления подачей присадки — в правой части багажного отделения |
| 12 | Блок предохранителей/ реле, центральная консоль — Дизель |
| 13 | Блок предохранителей/ реле, моторный отсек 1 |
| 14 | Блок предохранителей/ реле, моторный отсек 2- под блоком предохранителей/ реле в моторном отсеке |
| 15 | Блок предохранителей/ реле, моторный отсек З |
| 16 | Блок предохранителей/ реле, приборная панель 1 |
| 17 | Блок предохранителей/ реле, приборная панель 2 |
| 18 | Блок предохранителей/ реле, багажное отделение1 |
| 19 | Блок предохранителей/ реле багажное отделение 2 |
| 20 | Блок управления свечами накаливания |
| 21 | Реле электродвигателя вентилятора отопителя |
| 22 | Звуковой сигнал 1 |
| 23 | Звуковой сигнал 2 |
| 24 | Блок управления комбинацией приборов |
| 25 | Многофункциональный блок управления 1 — встроен в блок предохранителей/ реле 1 приборной панели — функции: Центральный за мок, обогреватель зад него стекла, иммобилайзер, указатели поворота/ аварийная сигнализация, стоп-сигналы, задние габариты. омыватель лобового стекла |
| 26 | Многофункциональный блок управления 2- встроен в блок предохранителей/ реле 1 в моторном отсеке- функции: Система кондиционирования .электродвигатель вентилятора системы охлаждения, управление двигателем, противотуманные фары, звуковой сигнал, очистители лобового стекла |
| 27 | Многофункциональный блок управления 3- встроен в блок предохранителей /реле 2 в багажном отделении — функции: Разъем электрооборудования прицепа |
| 28 | Датчик температуры окружающего воздуха-в зеркале заднего вида на двери |
| 29 | Блок управления системой парковки — в правой части багажного отделения |
| 30 | Блок управления усилителем рулевого управления |
| 31 | Блок управления электроприводом сиденья |
| 32 | Блок управления электрооборудованием рулевой колонки |
| 33 | Электронный бло куправления SRS |
| 34 | Блок управления подвеской |
| 35 | Блок управления телефоном |
| 36 | Электронный блок управления трансмиссией (ТСМ) |
| 37 | Блок управления системой контроля давления в шинах- в правой части багажного отделения |
Варианты исполнения боков, а так же количество элементов в нем зависит от комплектации и года выпуска автомобиля.
Блоки предохранителей в моторном отсеке
Основной блок – Вариант 1
| № | A | Обозначение |
|---|---|---|
| F1 | 70 | Интеллектуальный коммутационный блок (обогрев заднего стекла, наружные зеркала, стекло очиститель, омыватель) |
| F2 | 50 | Электродвигатель вентилятора системы охлаждения |
| F3 | 50/60 | Система ABS/ESP |
| F4 | 40 | Электродвигатель вентилятора кондиционера/отопителя |
| F5 | 20 | Звуковой сигнал |
| F6 | 20 | Подогреватель сидений – переднего левого и заднего левого |
| F7 | 20 | Подогреватель сидений – переднего правого и заднего правого |
| F8 | 70 | Интеллектуальный коммутационный блок. |
| F9 | 30 | Электропривод сидений |
| F10 | 20 | Реле ближнего света фар – блок автоматического включения |
| F11 | 70 | Интеллектуальный коммутационный блок |
| F12 | 70 | Замок зажигания. Цепь питания противоугонной системы. |
| F13 | 20 | Блок управления освещением |
| F14 | 15 | Цепь питания сдвоенного реле системы впрыска |
| F15 | — | |
| F16 | — | |
| F17 | 30 | Система ABS/ESP |
| F18 | 30 | Стартер |
| F19 | 20 | Система управления подвеской |
| F20 | 10 | Реле электровентиляторов системы охлаждения двигателя, выключатель дополнительного стоп-сигнала, датчик сцепления и механической коробки передач |
| F21 | 5 | Управление трансмиссией |
| F22 | 25 | Система ABS/ESP |
| F23 | 15 | Блок подогрева дизельного топлива |
| F24 | 5 | Управление двигателем |
| F25 | 10 | Топливный насос |
| F26 | 30 | Блок управления электроприводом сиденья |
| F27 | 25 | Блок реле |
| F28 | 10 | Цепь подогрева дроссельной заслонки, электро клапан управления системой впрыска, расходомер, подогрев масла |
| F29 | 10 | Система добавления присадки |
| F30 | — | |
| F31 | 5 | Управление трансмиссией |
| F32 | 10 | Электронный блок системы динамической стабилизации или электронный блок АБС |
| F33 | 15 | Электронный блок управления автоматической коробкой передач (кроме фонарей заднего хода) |
| F34 | 5 | Кислородный датчик, электро клапан рециркуляции отработавших газов, клапан регулятора давления турбо наддува. |
| Реле | ||
| 1 | Реле звукового сигнала | |
| 2 | Реле стартера | |
| 3 | Реле насоса системы подачи воздуха навыпуск | |
| 4 | Реле блокировки селектора (диапазон «Р») | |
Основной блок – Вариант 2
| № | A | Расшифровка |
|---|---|---|
| F1 | 20 | Включение реле электро вентилятора системы охлаждения, дополнительного вентилятора (для двигателя V6 HDI), силовое реле компьютера двигателя |
| F2 | 15 | Звуковой сигнал |
| F3 | 10 | Передний и задний стеклоомыватели |
| F4 | 20 | Омыватель фар |
| F5 | 15 | Топливный насос и разгрузочный электро клапан абсорбера |
| F6 | 10 | Гидроусилитель руля, ЭБУ подвески, автоматическая коробка передач |
| F7 | 10 | ЭБУ двигателя, ЭБУ системы ESP |
| F8 | 15 | Цепь обмотки стартера |
| F9 | 10 | Датчик уровня, обогрев салона (HDI), контактор стоп-сигнала |
| F10 | 30 | Датчики блока управления двигателем (катушка зажигания, электроклапаны, кислородные датчики, компьютеры, форсунки) |
| F11 | 40 | Реле вентилятора системы кондиционирования воздуха |
| F12 | 30 | Реле очистителя ветрового стекла |
| F13 | 40 | Питание интеллектуального коммутационного блока (+ от замка зажигания) |
| F14 | 30 | Турбокомпрессор (на бензиновых двигателях) |
Основной блок – Вариант 3
| № | A | Назначение |
|---|---|---|
| F1 | 20 | Микропроцессор системы питания двигателя |
| F2 | 15 | Звуковой сигнал |
| F3 | 10 | Электропривод шторы заднего окна |
| F4 | 20 | Омыватель фар |
| F5 | 15 | Топливный насос (кроме двигателей HDI 16V 2 л. и HDI 16V 2,2 л.), блок подогрева дизтоплива (на HDI 16V 2 л.), турбокомпрессор и блок предподогрева дизтоплива (на HDI 24V 2,7 л.), компоненты электронной системы управления двигателем (на HDI 16V 2,2 л.) |
| F6 | 10 | Гидроусилитель руля, ЭБУ подвески, автоматическая коробка передач, блок автоматического корректора фар |
| F7 | 10 | Датчик расхода воздуха двигателя, ЭБУ системы ESP |
| F8 | 25 | Цепь обмотки стартера |
| F9 | 10 | Датчик уровня охлаждающей жидкости, система отопления салона (HDI), контактор сигнала торможения |
| F10 | 30 | Компоненты электронной системы управления двигателем (форсунки, катушка зажигания, электроклапаны, кислородные датчики ) |
| F11 | 40 | Реле вентилятора системы кондиционирования воздуха |
| F12 | 30 | Реле стеклоочистителя |
| F13 | 40 | Питание интеллектуального коммутационного блока (+ от замка зажигания) |
| F14 | 30 | Турбокомпрессор |
| F15 | 10 | Правая фара дальнего света |
| F16 | 10 | Левая фара дальнего света |
| F17 | 15 | Левая фара ближнего света |
| F18 | 15 | Правая фара ближнего света |
| F19 | 15 | Подогреватель масляных паров (на 16V 2,2 л. и HDI 16V 2 л.), электроклапан системы подогрева воздуха на впуске (на HDI 16V 2 л.), датчик расхода воздуха (на HDI 16V 2 л. и V6 HDI 24V 2,7 л.), насос высокого давления (на HDI 16V 2,2 л.), кислородный датчик, разгрузочный электроклапан адсорбера (V6 24V 3 л.) |
| F20 | 10 | Датчик воды в дизтопливе (на HDI 16V 2 л. и HDI 16V 2,2 л.), насос высокого давления (на V6 HDI 24V 2,7 л.), электроклапан регулятора турбонаддува (на HDI 16V 2 л.), электроклапаны системы распределения и выпуска (на V6 24V 3 л.) |
| F21 | 10 | Управление реле вентилятора системы охлаждения двигателя, управление реле вспомогательного вентилятора (на V6 HDI 24V 2,7 л.) |
1-ый дополнительный блок
Находится под основным.
| № | A | Описание |
|---|---|---|
| F1 | — | |
| F2 | 20 | Система управления подвеской |
| F3 | 80 | |
| F4 | 40 | Электродвигатель вентилятора кондиционера /отопителя |
| F5 | 80 | |
| F6 | 20 | Система ABS/ESP |
| F7 | 50 | Система ABS/ESP |
| F8 | 80 |
2-ой дополнительный блок
| № | A | Назначение |
|---|---|---|
| F1 | 50 | Электродвигатель вентилятора системы охлаждения |
| F2 | 60 | Блок управления свечами накаливания |
| F3 | 80 | Дополнительный отопитель |
| F4 | 50 | Электродвигатель вентилятора системы охлаждения |
Предохранители в салоне пежо 607
Данный блок расположен в приборной панели, снизу слева.
Вариант 1
| № | A | Расшифровка |
|---|---|---|
| F1 | 30 | Центральный замок |
| F2 | 20 | Аудиосистема |
| F3 | 30 | Омыватель лобового стекла |
| F4 | 30 | Электропривод задних стеклоподъёмников |
| F5 | 15 | Электронная противоугонная система, монохромный дисплей или электронный блок управления цветным дисплеем, приборная панель, электронный блок управления климатической установкой, автомагнитола/радиотелефон |
| F6 | 10 | Стоп-сигналы |
| F7 | 10 | Выключатели, переключатели, лампа подсветки задней пепельницы, передний плафон, задний плафон, задний прикуриватель, фонари подсветки задних номерных знаков, регулятор фар. |
| F8 | 10 | Диагностический разъем, электронный блок регулятора фар, блок дистанционного радиоуправления замками, датчик температуры воздуха в салоне, блок контроля давления в шинах. |
| F9 | 20 | Омыватели фар |
| F10 | 20 | Лампа перчаточного ящика, передний прикуриватель, плафоны передний и задний, внутреннее зеркало заднего вида, наружные зеркала заднего вида с электроприводом. |
| F11 | 5 | Блок автоматического включения освещения, система подушек безопасности, реле цепи автоматического включения освещения. |
| F12 | 30 | Электропривод задних стеклоподъёмников |
| F13 | 30 | Очиститель лобового стекла |
| F14 | — | |
| F15 | 15 | Электропривод стеклоподъёмников |
| F16 | 15 | Задний прикуриватель peugeot 607 |
| F17 | 5 | Обогреватель зеркал заднего вида на дверях |
| F18 | 15 | Стоп-сигналы |
| F19 | 10 | Блок системы помощи при парковке, блок бортовой системы навигации |
| F20 | 15 | Сирена, монохромный дисплей или электронный блок управления цветным дисплеем, блок дистанционного радиоуправления зам ками, автомагнитола/радиотелефон, блок монохромного или цветного дисплея навигатора, блок управления подачей присадки в дизтопливо. |
| F21 | 15 | Диагностический разъем, электропроводка буксируемого жилого прицепа, реле габаритных фонарей прицепа |
| F22 | 15 | Блок управления подачей присадки в дизтопливо, блок памяти водительского сиденья, блок клавиш управления на панели двери водителя, блок клавиш управления на панели двери переднего пассажира |
| F23 | 30 | Стеклоподъемник двери водителя, стеклоподъемник двери переднего пассажира, вентиляционный люк в крыше, клавиши стеклоподъемника двери пассажира на этой двери и на двери водителя. |
| F24 | 10 | Задние противотуманные фонари |
| F25 | 40 | Разъем (джампер) |
| F26 | 40 | Электрообогреватель заднего стекла, усилитель радиоантенны |
| F27 | Запасной | |
| F28 | Запасной | |
| F29 | Запасной | |
| F30 | Запасной | |
| F31 | Запасной | |
| F32 | Запасной | |
| F33 | Запасной | |
| F34 | Запасной | |
| F35 | Запасной |
За передний прикуриватель отвечает предохранитель номер 10.
Вариант 2
| № | A | Назначение |
|---|---|---|
| F1 | 15 | Насос омывателя ветрового стекла и датчик уровня омывающей жидкости |
| F2 | 30 | Масса электроцепи системы блокировки и суперблокировки замков |
| F3 | 5 | Подушки безопасности |
| F4 | 10 | Контактор педали сцепления, двухфункциональный контактор тормозной системы, диагностический разъем, датчик системы динамической стабилизации ESP, светочувствительное зеркало заднего вида |
| F5 | 30 | Питание передних стеклоподъемников и вентиляционного люка |
| F6 | 30 | Питание задних стеклоподъемников |
| F7 | 5 | Контактор перчаточного ящика, плафоны общего освещения салона, плафоны индивидуального освещения, макияжные зеркала |
| F8 | 20 | Питание многофункционального дисплея, блок подрулевых переключателей, сирена охранной сигнализации, питание коммутационного блока прицепа, автомагнитола RD4, радиотелефон GPS RT3, блоки управления электрическими зеркалами и всеми стеклоподъемниками |
| F9 | 30 | Передний и задний прикуриватели (не более 100 Вт) |
| F10 | 15 | Питание компьютера бака для присадки к топливу |
| F11 | 15 | Компьютер АКП, контактор селектора АКП, замок зажигания с противоугонным устройством |
| F12 | 15 | Питание коммутационного блока прицепа, гарнитуры “свободные руки”, реле сидений коммутационного блока памяти сиденья, датчика дождя и освещенности |
| F13 | 5 | Питание коммутационного блока двигателя |
| F14 | 15 | Питание коммутатора парктроника, панель приборов, кондиционер воздуха, коммутатор подушек безопасности и пиротехнических преднатяжителей |
| F15 | 30 | Питание системы блокировки и суперблокировки замков |
| F17 | 40 | Усилитель Hi-Fi, обогрев наружных зеркал заднего вида |
| Дополнительный блок | ||
| F31 | 5 | Правый фонарь стоп-сигнала |
| F32 | 5 | Левый фонарь стоп-сигнала |
| F33 | 5 | Третий фонарь стоп-сигнала |
| F34 | 5 | Цепь электропитания радиотелефона |
| F35 | 5 | Компьютер системы контроля давления в шинах, CD-чейнджер |
| F36 | 30 | Реле сиденья пассажира |
| F37 | 30 | Обогрев сиденья переднего пассажира и заднего правого сиденья |
| F38 | 30 | Обогрев сиденья водителя и заднего левого сиденья |
| F39 | 30 | Реле сиденья водителя |
| F40 | 5 | Диагностический разъем |
За прикуриватель отвечает предохранитель номер 9 на 30А.
Блок предохранителей в багажном отсеке
Он устанавливался не на всех моделях. Чтобы получить доступ, надо открыть крышку багажной ниши (слева).
| № | A | Назначение |
|---|---|---|
| PF1 | 600 | Стартер, генератор, коммутатор системы охлаждения, коммутационный блок предохранителей, электровентилятор системы охлаждения двигателя, дополнительный электровентилятор (для двигателя V6 HDI) |
| PF2 | 150 | Коммутационный блок двигателя |
| PF3 | 60 | Обогрев заднего стекла, коммутатор привода крышки багажника, замок багажника, коммутационный блок прицепа |
| PF4 | 30 | Коммутационный блок прицепа (устанавливается дополнительно) |
Руководство по эксплуатации Peugeot 607
Больше информации про замену предохранителей можете узнать скачав и изучив данное пособие в формате pdf.
