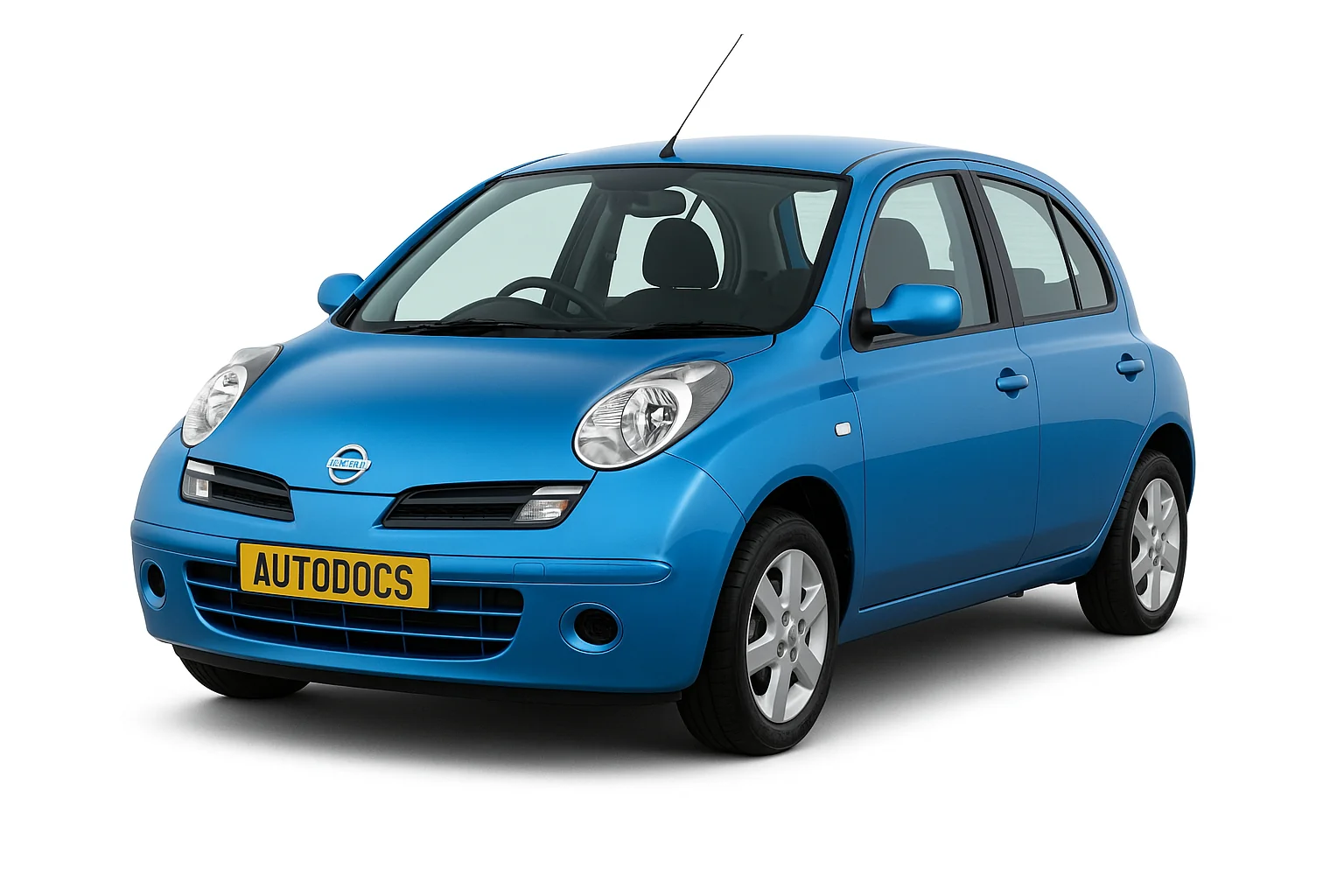

Компактный автомобиль Nissan Micra представляет собой европейскую версию японского Nissan March. Производство модели началось в 1982 году и продолжается по сей день, с актуальным седьмым поколением на конвейере. Эволюция модели прослеживается по индексам кузова: K10 (первое поколение), K11 (второе), K12 (третье) и так далее. В данном руководстве подробно описаны блоки предохранителей и реле для Nissan Micra второго (K11) и третьего (K12) поколений, которые производились с 1992 по 2010 год включительно: 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010. Вы найдете подробные схемы расположения элементов, их назначение и узнаете, какой предохранитель отвечает за прикуриватель.
Содержание
Описание для К12
Общее расположение
| № | Назначение |
|---|---|
| 1 | Блок управления кондиционером — за панелью управления отопителем |
| 2 | Датчик солнечного света (система кондиционирования) |
| 3 | Датчик температуры воздуха на впуске (кондиционер/ отопитель) |
| 4 | Датчик удара (SRS) |
| 5 | Датчик удара, со стороны водителя- под сиденьем |
| 6 | Датчик удара, со стороны пассажира — под сиденьем |
| 7 | Блок управления противоугонной систем ой – если установлен |
| 8 | Аккумуляторная батарея |
| 9 | Реле центрального замка — “keyless entry”, если есть |
| 10 | Диагностический разъем (DLC) |
| 11 | Реле нагревателя охлаждающей жидкости — дизель |
| 12 | Блок предохранителей и реле, моторный отсек 1 |
| 13 | Блок предохранителей и реле, моторный отсек 2 |
| 14 | Блок предохранителей и реле, моторный отсек З |
| 15 | Блок предохранителей и реле, моторный отсек 4 — дизельный двигатель |
| 16 | Блок предохранителей и реле приборная панель |
| 17 | Дополнительный предохранитель (Main250A) — аккумуляторная батарея |
| 18 | Резистор электродвигателя вентилятора отопителя — в электродвигателе вентилятора отопителя |
| 19 | Звуковой сигнал — за решеткой радиатора |
| 21 | Транспондер иммобилайзера- замок зажигания |
| 24 | Многофункциональный блок управления 2 – функции: центральный замок, электропривод стеклоподъемников, аварийная сигнализация, обогреватель заднего стекла, блок управления иммобилайзером, указатели поворота, лампы освещения салона, противотуманный фонарь, очиститель заднего стекла, очиститель омыватель лобового стекла |
| 25 | Блок управления навигационной системы — в блоке аудиосистемы (если есть) |
| 26 | Датчик температуры окружающего воздуха |
| 27 | Выключатель запрещения запуска — на КПП |
| 28 | Блоку правления усилителем рулевого управления |
| 29 | Электронный блок управления SRS |
| 30 | Электронный блок управления КПП |
| 31 | Маршрутный компьютер |
Предохранители в салоне
Находится в панели приборов рядом с рулевой рейкой. Данный блок закрыт защитной крышкой, на обратной стороне которой будет актуальное описание.
| № | A | Обозначение |
|---|---|---|
| F1 | 15 | Очиститель лобового стекла |
| F2 | 10 | Индикаторы комбинации приборов |
| F3 | 10 | Система SRS |
| F4 | 10 | Многофункциональный блок управления 1, диагностический разъем |
| F5 | 10 | Выключатель стоп-сигналов (датчик положения педали тормоза), система ABS, стоп-сигналы |
| F6 | 10 | Центральный замок, противоугонная система, система кондиционирования |
| F7 | 10 | Многофункциональный блок управления 1 |
| F8 | 10 | Индикаторы комбинации приборов, диагностический разъем (DLC) |
| F9 | 15 | Отопитель кондиционер |
| F10 | 15 | Отопитель кондиционер |
| F11 | 15 | Предохранитель прикуривателя nissan micro |
| F12 | 10 | Аудиосистема, навигационная система, противоугонная система, электропривод зеркал заднего вида на дверях, маршрутный компьютер |
| F13 | 10 | Обогреватель заднего стекла |
| F14 | 10 | Лампы системы освещения в дневное время |
| F15 | 10 | Подогреватель сидений |
| F16 | 10 | Кондиционер |
| F17 | 10 | Противоугонная система, центральный замок, лампы освещения салона |
| Реле | ||
| 1 | Реле дополнительного оборудования | |
| 2 | Реле электродвигателя вентилятора отопителя | |
За прикуриватель отвечает предохранитель номер 11 на 15А.
Предохранители под капотом
Блок с реле за фарой
| № | A | Расшифровка предохранителей |
|---|---|---|
| F31 | — | |
| F32 | — | |
| F33 | 10 | Правая фара — дальний свет, система освещения в дневное время – если есть |
| F34 | 10 | Дальний свет- левая фара, система освещения в дневное время – если есть |
| F35 | 10 | Задний правый габарит |
| F36 | 10 | Задний левый габарит |
| F37 | — | |
| F38 | 20 | Очиститель лобового стекла |
| F39 | 15 | Ближний свет- левая фара, система освещения в дневное время — если есть |
| F40 | 15 | Ближний свет- правая фара, система освещения в дневное время — если есть, корректор фар |
| F41 | 10 | Реле кондиционера |
| F42 | — | |
| F43 | — | |
| F44 | — | |
| F45 | 15 | Реле обогревателя заднего стекла |
| F46 | 15 | Реле обогревателя заднего стекла |
| F47 | 15 | Реле топливного насоса |
| F48 | 10 | Электронный блок управления КПП |
| F49 | 10 | Анти блокировочная система тормозов (ABS) |
| F50 | 10 | Выключатель запрещения запуска |
| F51 | 20 | Реле блока управления дроссельной заслонкой |
| F52 | 20 | Управление двигателем |
| F53 | 10 | Подогреваемые кислородные датчики |
| F54 | 10 | Форсунки |
| F55 | 20 | Противотуманные фары |
Дополнительные блоки
Блок 1
| № | A | Назначение |
|---|---|---|
| 1 | Реле звукового сигнала | |
| F21 | — | |
| F22 | — | |
| F23 | — | |
| F24 | 15 | Аудиосистема, навигационная система |
| F25 | 10 | Звуковой сигнал |
| F26 | 10 | Генератор |
| F27 | 10 | Система освещения в дневное время — если есть |
| F28 | 10 | — |
| F29 | 40 | Электронный блок управления ABS |
| F30 | 40 | Реле электродвигателя вентилятора системы охлаждения |
| F31 | 40 | Замок зажигания |
| F32 | 40 | Нагреватель охлаждающей жидкости |
| F33 | 40 | Многофункциональный блок управления 1 |
| F34 | 30 | Электронный блоку правления ABS |
| F35 | 30 | Реле насоса омывателя фар |
| F36 | 60 | Электронный блок управления АБС |
Блок 2
| № | A | Обозначение |
|---|---|---|
| А | 250 | Главный предохранитель |
| B | 80 | Электронный блоку правления ABS |
| C | 80 | Многофункциональный блок управления 1 |
| D | 60 | Блок предохранителей /реле — моторный отсек 1 (F45-F46),(F51-F52), реле основных цепей зажигания |
| E | 80 | Блок предохранителей /реле — приборная панель (F5-F8), (F14), (F17), дополнительное реле, реле электродвигателя вентилятора отопителя |
Описание для К11
Общее расположение
| № | Обозначение |
|---|---|
| 1 | Боковой датчик удара (система SRS), сторона водителя |
| 2 | Боковой датчик удара (система SRS), сторона пассажира |
| 3 | Звуковой предупреждающий сигнал/ зуммер — комбинация приборов |
| 4 | Аккумуляторная батарея |
| 5 | Блок управления центральным замком |
| 6 | Блок управления сигналом системы центрального замка |
| 7 | Диагностический разъем (DLC), 14-контактный |
| 8 | Диагностический разъем, 16-контактный |
| 9 | Блок управления системы освещения в дневное время — если есть |
| 10 | Реле противотуманных фар |
| 11 | Реле топливного насоса – правая нижняя защитная панель |
| 12 | Блок предохранителей /реле приборная панель |
| 13 | Блок предохранителей /реле, моторный отсек 1 |
| 14 | Блок предохранителей /реле, моторный отсек 2 – бензин |
| 15 | Блок предохранителей /реле, моторный отсек 3 – дизель |
| 16 | Реле задержки омывателя фар- если есть |
| 17 | Реле обогревателя заднего стекла, если есть – задняя стойка |
| 18 | Реле электродвигателя вентилятора отопителя |
| 19 | Резистор электродвигателя вентилятора отопителя |
| 20 | Звуковой сигнал 1 |
| 21 | Звуковой сигнал 2 |
| 22 | Реле звукового сигнала |
| 23 | Реле вспомогательных цепей зажигания |
| 24 | Реле основных цепей зажигания |
| 25 | Электронный блок управления иммобилайзером |
| 26 | Реле прерыватель указателей поворота |
| 27 | Реле электродвигателя очистителя заднего стекла — задняя стойка |
| 28 | Электронный блок управления SRS |
| 29 | Электронный блок управления КПП |
| 30 | Датчик скорости автомобиля, тип 1 — КПП |
| 31 | Датчик скорости автомобиля, тип2- комбинация приборов |
| 32 | Реле электродвигателя очистителя лобового стекла |
Предохранители в салоне
Находится в панели приборов.
Вариант 1
| № | A | Описание |
|---|---|---|
| F1 | 20 | Электродвигатель вентилятора кондиционера – отопителя |
| F2 | — | |
| F3 | 10/ 20 | Выключатель обогревателя заднего стекла, реле обогревателя зад него стекла |
| F4 | 10 | Реле звукового сигнала |
| F5 | 15 | Реле противотуманных фар |
| F6 | 10 | Система кондиционирования, выключатель запрещения запуска |
| F7 | 7,5 | Центральный замок, реле системы управления частотой вращения холостого хода (ISC) — с АКПП, диагностический разъем |
| F8 | 10 | Реле обогревателя заднего стекла — если есть, центральный замок, блок управления сигналом центрального замка, блок управления системой освещения в дневное время — если есть, выключатель запрещения запуска (“PVN”), фонари заднего хода |
| F9 | 15 | Очиститель омыватель заднего стекла |
| F10 | 15 | Аудиосистема |
| F11 | 7,5 | Выключатель аварийной сигнализации |
| F12 | 7,5 | Электронный блок управления ABS |
| F13 | 15 | Предохранитель прикуривателя |
| F14 | 10 | Стоп-сигналы, АБС |
| F15 | 10 | Выключатель аварийной сигнализации |
| F16 | 10 | Электронный блок управления КПП |
| F17 | 15 | Реле топливного насоса |
| F18 | 10 | Подогреватель сидений |
| F19 | 20 | Электродвигатель очистителя лобового стекла, реле электродвигателя очистителя лобового стекла |
| F20 | 7,5 | Система управления двигателем, блок управления иммобилайзером |
| F21 | — | |
| F22 | 10 | Электронный блок управления SRS |
| F23 | 10 | Очиститель омывательи лобового стекла |
| F24 | 10 | Э/м клапан отсечки подачи топлива — Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления КПП, иммобилайзер, блок управления сигналом центрального замка |
| F25 | 10 | Блок управления свечами накаливания — Дизель, э/м клапан системы рециркуляции или ЕГР — Дизель, иммобилайзер, подогреваемый кислородный датчик, клапан управления перепуском воздуха на холостом ходу |
| F26 | 7,5 | Реле выключателя запрещения запуска- с АКПП, система управления двигателем |
| F27 | — | |
| F28 | — | |
| F29 | 15 | Реле задержки омывателя фар |
За прикуриватель отвечает предохранитель номер 13 на 15А.
Вариант 2
Сверяйте схему со своим описание на обратной стороне крышки.
| № | A | Обозначение |
|---|---|---|
| ST SIGNAL | 10 | Стартер / сигнал |
| ROOM LAMP | 10 | Освещение салона |
| STOP LAMP | 10 | Лампы стоп сигнала |
| FR FOG LAMP | 10 | Противотуманные фары |
| HORN | 10 | Сигнал |
| FR FOG | 15 | Противотуманные фары |
| HAZARD LAMP | 10 | Аварийная сигнализация |
| TAIL (RHD) LAMP | 10 | Задние фонари |
| TURN SIGNAL | 10 | Сигналы поворотов |
| METER | 10 | Приборная панель |
| ENG CONTROL | 10 | Двигатель |
| FUEL PUMP | 15 | Топливный насос |
| AIR BAG | 3 | Топливный насос |
| AIR CON | 10 | Кондиционер |
| HEATER BLOWER | 15 | Вентилятор обогревателя |
| AUDIO | 10 | Аудио система |
| RR WIPER | 10 | Стеклоочиститель задний |
| FR WIPER | 20 | Стеклоочиститель передний |
| CIG LIGHTER | 15 | Прикуриватель |
| RR DEMIST | 15 | Противотуманные фары |
В данном исполнении за прикуриватель отвечает 2ой снизу предохранитель в правом столбце на 15А. На схемах он обозначен как CIG LIGHTER.
Предохранители под капотом
Вариант 1
| № | A | Расшифровка |
|---|---|---|
| F1 | 30 | Блок управления свечами накаливания — дизель |
| F2 | — | |
| F3 | 10 | Задние габариты |
| F4 | 15 | Правая фара |
| F5 | 15 | Левая фара |
| F6 | 25 | Электропривод стеклоподъемников, блок управления центральным замком |
| F7 | 15 | Запасной |
| F8 | — | |
| F9 | 25 | Электродвигатель вентилятора системы охлаждения |
| F10 | 10 | Запасной |
| F11 | 15 | Кондиционер |
| F12 | 30 | Антиблокировочная система тормозов (ABS) |
| F13 | 30 | Замок зажигания |
| F14 | 25 | Управление двигателем |
| F15 | 65 | Распределение питания аккумуляторной батареи |
Вариант 2
| № | A | Назначение |
|---|---|---|
| F1 | 40 | Электронный блок управления ABS |
| F2 | 30 | Замок зажигания |
| F3 | 40 | Электронный блок управления ABS |
| F4 | 80 | Распределение питания аккумуляторной батареи |
| F5 | 30 | Электродвигатель вентилятора системы охлаждения |
| F6 | 30 | Электропривод стеклоподъемников, блок управления центральным замком |
| F7 | 30 | Управление двигателем |
| F8 | — | |
| F9 | 60 | Блок управления свечами накаливания — дизель |
| F10 | — | |
| F11 | — | |
| F12 | — | |
| F13 | — | |
| F14 | — | |
| F15 | 10 | Генератор |
| F16 | 10 | Задние габариты |
| F17 | 15 | Левая фара |
| F18 | 15 | Правая фара |
| F19 | 15 | Кондиционер |
