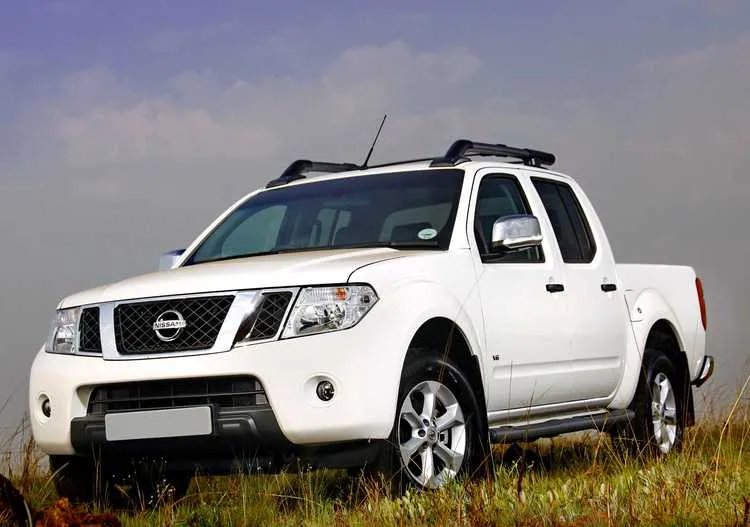

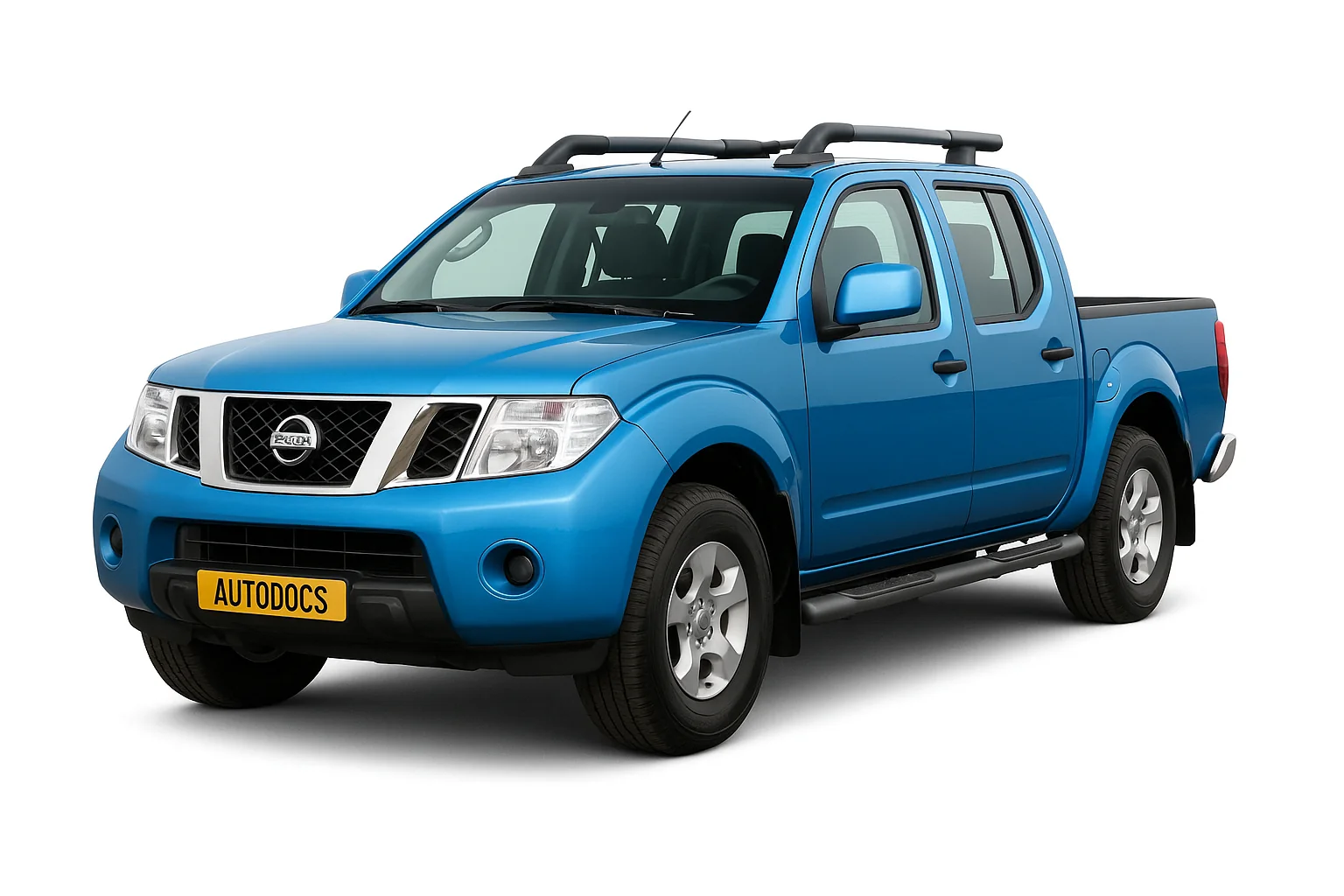

Пикап Nissan Navara был представлен в 1997 году. Первое поколение обозначалось кодом d22 и выпускалось в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. Второе поколение навара, после существенного обновления выпускалось в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году и имело маркировку D40. За этот период автомобиль прошел рестайлинг. Третье поколение – d23, выпускается в настоящее время. В нашем материале вы найдете информацию с описанием блоков предохранителей и реле ниссан навара для первого и второго поколения, их фотографии и схемы, а также покажем места где они находятся. Отдельно выделим предохранитель отвечающий за прикуриватель.
Расположение блоков и их схемы могут отличаться от данного материала и зависят от года выпуска, комплектации и страны поставки автомобиля. Сверяйте назначение с описанием на обратной стороне защитной крышки.
Содержание
Ниссан навара d22
Блоки под капотом
Данный блок находится с правой стороны, под защитной крышкой.
Фотография блока (Вариант 1)
Схема предохранителей
Назначение предохранителей
| FA | (80A/100A) Распределение питания аккумуляторной батареи (80А-бензин, 100А-Дизель) |
| FB | (60A/80A) Свечи накаливания (60А-двигатели YD, 80А-кроме двигателя YD) |
| FC | (40A) Центральный замок, электропривод стеклоподъемников |
| FD | (30A) Электродвигатель вентилятора системы охлаждения |
| FE | — |
| FF | (40A) Замок зажигания |
| FG | (30A) Антиблокировочная система тормозов (ABS) |
| FH | (30A) Антиблокировочная система тормозов (ABS) |
| FI | (30A) Комбинированный переключатель, лампы системы освещения в дневное время |
| F31 | (10A) Система зарядки |
| F32 | (10A) Звуковой сигнал(ы) |
| F33 | (10A) Система управления двигателем, иммобилайзер (бензин) |
| F34 | — |
| F35 | (10A) Система управления двигателем (Дизель) |
| F36 | (20A) Система управления двигателем, иммобилайзер (Дизель) |
| F37 | (15A) Комбинированный переключатель, система освещения в дневное время, ближний/ дальний свет фар, фары, противотуманный фонарь(и) |
| F38 | (15A) Комбинированный переключатель, система освещения в дневное время, ближний /дальний свет фар, фары |
| F39 | (10A) Аудиосистема |
| F40 | (15A) Противотуманные фары (некоторые модели) |
Схема реле
Описание
- Реле электродвигателя вентилятора системы охлаждения
- Реле электромагнитной муфты компрессора кондиционера
- Реле звукового сигнала
- Реле запрещения запуска («Р»/ »N»)
- Реле системы управления двигателем
Блок в салоне
Расположен с правой стороны от бардачка, за защитной крышкой.
Схема
Обозначение
| 1 | Реле 1 основных цепей зажигания |
| 2 | Реле вспомогательных цепей зажигания |
| 3 | Реле 2 основных цепей зажигания |
| 4 | Реле электропривода стеклоподъемников |
| 5 | Тепловой предохранитель (центральный замок) |
| F1 | (20A) Обогреватель заднего стекла |
| F2 | (10A) Антиблокировочная система тормозов (ABS), стоп-сигналы |
| F3 | (10A) Лампы освещения салона, противотуманный фонарь(и) |
| F4 | — |
| F5 | (10A) Указатели поворота/ аварийная сигнализация |
| F6 | (10A) Система кондиционирования, противоугонная система, антенна аудиосистемы, система управления АКПП, часы, диагностический разъем, иммобилайзер, комбинация приборов, система дистанционного управления центральным замком, датчик скорости автомобиля |
| F7 | (10A) Аудиосистема, антенна аудиосистемы |
| F8 | (10A) Подогреватель сидений |
| F9 | — |
| F10 | (10A) Указатели поворота/аварийная сигнализация |
| F11 | (10A) Система SRS (подушка безопасности), система управления АКПП, система зарядки, система освещения в дневное время, индикатор неисправности системы управления двигателем индикатор свечей накаливания иммобилайзер, комбинация приборов, измерители/ указатели, фонари заднего хода, датчик скорости автомобиля, индикаторы |
| F12 | (10A) Система ABS, звуковой предупреждающий сигнал/зуммер, система управления АКПП, диагностический разъем, система освещения в дневное время, ближний/дальний свет фар, электропривод стеклоподъемников, выключатель системы прогрева двигателя, обогреватели зеркал заднего вида на дверях, обогреватель заднего стекла, система дистанционного управления центральным замком |
| F13 | (10A) Дополнительный клапан управления перепуском воздуха на холостом ходу (некоторые модели), система кондиционирования, реле электродвигателя вентилятора системы охлаждения |
| F14 | — |
| F15 | (15) Отопитель/ кондиционер |
| F16 | (15) Отопитель/ кондиционер |
| F17 | (15A) Прикуриватель |
| F18 | (20A) Омыватели фар |
| F19 | (10A) Обогреватель зеркал заднего вида на дверях |
| F20 | (10A) Система освещения в дневное время, электронный блок управления двигателем (сигнал запуска) |
| F21 | (10A) Система управления двигателем, иммобилайзер |
| F22 | (15A) Система управления двигателем, реле топливного насоса |
| F23 | (15A) Система управления двигателем (ZD30) |
| F24 | (10A) Подушка безопасности |
| F25 | (10A) Управление двигателем |
| F26 | (20A) Очиститель/ омыватель лобового стекла |
| F27 | (10A) Звуковой предупреждающий сигнал/зуммер, корректор фар, передние/задние габариты (лев.), левая лампа подсветки номерного знака, подсветка переключателей |
| F28 | (10A) Передние /задние габариты (прав.), правая лампа подсветки номерного знака |
| F29 | — |
За прикуриватель отвечает предохранитель номер 17 на 15А.
Nissan navara d40
Блок в салоне
Блок предохранителей расположен в нижней части панели управления со стороны пассажира. Для того чтобы получить к нему доступ, откройте крышку перчаточного ящика.
Фотография блока
Обозначение элементов
За прикуриватели отвечают два синих предохранителя на 15А в левом ряду.
Блоки под капотом
Расположение
Фотография
Вот видео пример доступа к блокам.
Блок с реле
Фото схема
Блоки с предохранителями
Актуальная схема с обратной стороны защитной крышки
Описание на русском
- 20A FR FOG LAMP – передний противотуманный фонарь
- 10A ABC ECU – электронный блок управления АБС
- 10A A/T ECU – электронный блок управления АКПП
- 15A FUEL PUMP – топливный насос
- 15A RR DEF – обогрев заднего стекла
- 15A RR DEF – обогрев заднего стекла
- 10A DTRL – дневные ходовые огни
- 15A HEATED MIRROR – обогрев зеркала
- 10A A/C COMP – компрессор кондиционера (включение электромуфты кондиционера)
- 15A H/LAMP LO RH – ближний свет, правая фара
- 15A H/LAMP LO LH – ближний свет, левая фара
- 30A FR WIPER – дворники лобового стекла
- 10A H/LAMP WASH – омыватель фар
- 10A TAIL LAMP – задние габариты
- 10A ILLUMINATION – освещение салона
- 10A H/LAMP HI LH – дальний свет, левая фара
- 10A H/LAMP HI RH – дальний свет, правая фара
- 15A FR BLR MTR – электродвигатель передней печки.
- 20A POWER SOCKET – доп.розетка 12 Вольт
- 10A AT CONT UNIT – блок управления
- 15A FR BLR MTR – электродвигатель передней печки
- 30A. PTC HTR – электронагреватель в печке (дизель медленно прогревается, для комфорта делают электроподогрев в печке)
- 15A HORN – сигнал
- 20A RADIO AMP – питание магнитолы / звукового усилителя
