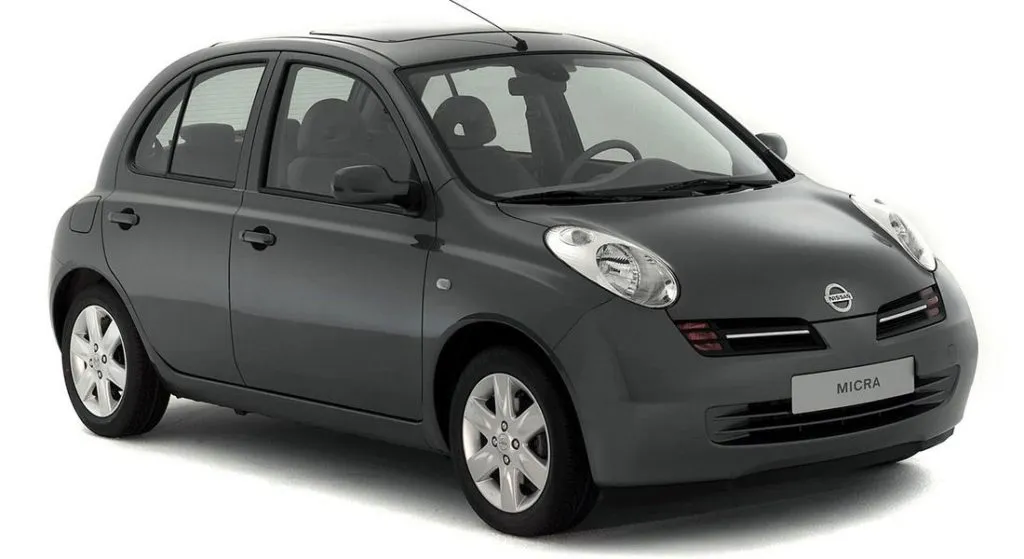

Компактний автомобіль Nissan Micra є європейською версією японського Nissan March. Виробництво моделі розпочалося у 1982 році та триває донині, з актуальним сьомим поколінням на конвеєрі. Еволюція моделі прослідковується за індексами кузова: K10 (перше покоління), K11 (друге), K12 (третє) і так далі. У цьому керівництві детально описані блоки запобіжників та реле для Nissan Micra другого (K11) та третього (K12) поколінь, які вироблялися з 1992 по 2010 рік включно: 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010. Ви знайдете детальні схеми розташування елементів, їх призначення та дізнаєтеся, який запобіжник відповідає за прикурювач.
Зміст
Опис для К12
Загальне розташування
| № | Призначення |
|---|---|
| 1 | Блок керування кондиціонером — за панеллю керування обігрівачем |
| 2 | Датчик сонячного світла (система кондиціонування) |
| 3 | Датчик температури повітря на впуску (кондиціонер/ обігрівач) |
| 4 | Датчик удару (SRS) |
| 5 | Датчик удару, з боку водія- під сидінням |
| 6 | Датчик удару, з боку пасажира — під сидінням |
| 7 | Блок керування протиугонною системою – якщо встановлено |
| 8 | Акумуляторна батарея |
| 9 | Реле центрального замка — “keyless entry”, якщо є |
| 10 | Діагностичний роз'єм (DLC) |
| 11 | Реле нагрівача охолоджуючої рідини — дизель |
| 12 | Блок запобіжників та реле, моторний відсік 1 |
| 13 | Блок запобіжників та реле, моторний відсік 2 |
| 14 | Блок запобіжників та реле, моторний відсік 3 |
| 15 | Блок запобіжників та реле, моторний відсік 4 — дизельний двигун |
| 16 | Блок запобіжників та реле панель приладів |
| 17 | Додатковий запобіжник (Main250A) — акумуляторна батарея |
| 18 | Резистор електродвигуна вентилятора обігрівача — в електродвигуні вентилятора обігрівача |
| 19 | Звуковий сигнал — за решіткою радіатора |
| 21 | Транспондер іммобілайзера- замок запалювання |
| 24 | Багатофункціональний блок керування 2 – функції: центральний замок, електропривід склопідйомників, аварійна сигналізація, обігрівач заднього скла, блок керування іммобілайзером, покажчики повороту, лампи освітлення салону, протитуманний ліхтар, очищувач заднього скла, очищувач омивач лобового скла |
| 25 | Блок керування навігаційної системи — в блоці аудіосистеми (якщо є) |
| 26 | Датчик температури навколишнього повітря |
| 27 | Вимикач блокування запуску — на КПП |
| 28 | Блоку керування підсилювачем кермового керування |
| 29 | Електронний блок керування SRS |
| 30 | Електронний блок керування КПП |
| 31 | Маршрутний комп'ютер |
Запобіжники в салоні
Знаходиться в панелі приладів біля кермової рейки. Цей блок закритий захисною кришкою, на зворотному боці якої буде актуальний опис.
| № | A | Позначення |
|---|---|---|
| F1 | 15 | Очищувач лобового скла |
| F2 | 10 | Індикатори комбінації приладів |
| F3 | 10 | Система SRS |
| F4 | 10 | Багатофункціональний блок керування 1, діагностичний роз'єм |
| F5 | 10 | Вимикач стоп-сигналів (датчик положення педалі гальма), система ABS, стоп-сигнали |
| F6 | 10 | Центральний замок, протиугонна система, система кондиціонування |
| F7 | 10 | Багатофункціональний блок керування 1 |
| F8 | 10 | Індикатори комбінації приладів, діагностичний роз'єм (DLC) |
| F9 | 15 | Обігрівач кондиціонер |
| F10 | 15 | Обігрівач кондиціонер |
| F11 | 15 | Запобіжник прикурювача nissan micro |
| F12 | 10 | Аудіосистема, навігаційна система, протиугонна система, електропривід дзеркал заднього виду на дверях, маршрутний комп'ютер |
| F13 | 10 | Обігрівач заднього скла |
| F14 | 10 | Лампи системи освітлення в денний час |
| F15 | 10 | Підігрів сидінь |
| F16 | 10 | Кондиціонер |
| F17 | 10 | Протиугонна система, центральний замок, лампи освітлення салону |
| Реле | ||
| 1 | Реле додаткового обладнання | |
| 2 | Реле електродвигуна вентилятора обігрівателя | |
За прикурювач відповідає запобіжник номер 11 на 15А.
Запобіжники під капотом
Блок з реле за фарою
| № | A | Розшифровка запобіжників |
|---|---|---|
| F31 | — | |
| F32 | — | |
| F33 | 10 | Права фара — дальнє світло, система освітлення в денний час – якщо є |
| F34 | 10 | Дальнє світло- ліва фара, система освітлення в денний час – якщо є |
| F35 | 10 | Задній правий габарит |
| F36 | 10 | Задній лівий габарит |
| F37 | — | |
| F38 | 20 | Очищувач лобового скла |
| F39 | 15 | Ближнє світло- ліва фара, система освітлення в денний час — якщо є |
| F40 | 15 | Ближнє світло- права фара, система освітлення в денний час — якщо є, коректор фар |
| F41 | 10 | Реле кондиціонера |
| F42 | — | |
| F43 | — | |
| F44 | — | |
| F45 | 15 | Реле обігрівача заднього скла |
| F46 | 15 | Реле обігрівача заднього скла |
| F47 | 15 | Реле паливного насоса |
| F48 | 10 | Електронний блок керування КПП |
| F49 | 10 | Антиблокувальна система гальм (ABS) |
| F50 | 10 | Вимикач блокування запуску |
| F51 | 20 | Реле блока керування дросельною заслінкою |
| F52 | 20 | Керування двигуном |
| F53 | 10 | Підігрівані кисневі датчики |
| F54 | 10 | Форсунки |
| F55 | 20 | Противтуманні фари |
Додаткові блоки
Блок 1
| № | A | Призначення |
|---|---|---|
| 1 | Реле звукового сигналу | |
| F21 | — | |
| F22 | — | |
| F23 | — | |
| F24 | 15 | Аудіосистема, навігаційна система |
| F25 | 10 | Звуковий сигнал |
| F26 | 10 | Генератор |
| F27 | 10 | Система освітлення в денний час — якщо є |
| F28 | 10 | — |
| F29 | 40 | Електронний блок керування ABS |
| F30 | 40 | Реле електродвигуна вентилятора системи охолодження |
| F31 | 40 | Замок запалювання |
| F32 | 40 | Нагрівач охолоджуючої рідини |
| F33 | 40 | Багатофункціональний блок керування 1 |
| F34 | 30 | Електронний блоку керування ABS |
| F35 | 30 | Реле насоса омивача фар |
| F36 | 60 | Електронний блок керування АБС |
Блок 2
| № | A | Позначення |
|---|---|---|
| А | 250 | Головний запобіжник |
| B | 80 | Електронний блоку керування ABS |
| C | 80 | Багатофункціональний блок керування 1 |
| D | 60 | Блок запобіжників /реле — моторний відсік 1 (F45-F46),(F51-F52), реле основних ланцюгів запалювання |
| E | 80 | Блок запобіжників /реле — панель приладів (F5-F8), (F14), (F17), додаткове реле, реле електродвигуна вентилятора обігрівача |
Опис для К11
Загальне розташування
| № | Позначення |
|---|---|
| 1 | Боковий датчик удару (система SRS), сторона водія |
| 2 | Боковий датчик удару (система SRS), сторона пасажира |
| 3 | Звуковий попереджувальний сигнал/ зумер — комбінація приладів |
| 4 | Акумуляторна батарея |
| 5 | Блок керування центральним замком |
| 6 | Блок керування сигналом системи центрального замка |
| 7 | Діагностичний роз'єм (DLC), 14-контактний |
| 8 | Діагностичний роз'єм, 16-контактний |
| 9 | Блок керування системи освітлення в денний час — якщо є |
| 10 | Реле противтуманних фар |
| 11 | Реле паливного насоса – права нижня захисна панель |
| 12 | Блок запобіжників /реле панель приладів |
| 13 | Блок запобіжників /реле, моторний відсік 1 |
| 14 | Блок запобіжників /реле, моторний відсік 2 – бензин |
| 15 | Блок запобіжників /реле, моторний відсік 3 – дизель |
| 16 | Реле затримки омивача фар- якщо є |
| 17 | Реле обігрівача заднього скла, якщо є – задня стійка |
| 18 | Реле електродвигуна вентилятора обігрівача |
| 19 | Резистор електродвигуна вентилятора обігрівача |
| 20 | Звуковий сигнал 1 |
| 21 | Звуковый сигнал 2 |
| 22 | Реле звукового сигналу |
| 23 | Реле допоміжних ланцюгів запалювання |
| 24 | Реле основних ланцюгів запалювання |
| 25 | Електронний блок керування іммобілайзером |
| 26 | Реле преривач покажчиків повороту |
| 27 | Реле електродвигуна очищувача заднього скла — задня стійка |
| 28 | Електронний блок керування SRS |
| 29 | Електронний блок керування КПП |
| 30 | Датчик швидкості автомобіля, тип 1 — КПП |
| 31 | Датчик швидкості автомобіля, тип2- комбінація приладів |
| 32 | Реле електродвигуна очищувача лобового скла |
Запобіжники в салоні
Знаходиться в панелі приладів.
Варіант 1
| № | A | Опис |
|---|---|---|
| F1 | 20 | Електродвигун вентилятора кондиціонера – обігрівача |
| F2 | — | |
| F3 | 10/ 20 | Вимикач обігрівача заднього скла, реле обігрівача зад нього скла |
| F4 | 10 | Реле звукового сигналу |
| F5 | 15 | Реле противтуманних фар |
| F6 | 10 | Система кондиціонування, вимикач блокування запуску |
| F7 | 7,5 | Центральний замок, реле системи керування частотою обертання холостого ходу (ISC) — з АКПП, діагностичний роз'єм |
| F8 | 10 | Реле обігрівателя заднього скла — якщо є, центральний замок, блок керування сигналом центрального замка, блок керування системою освітлення в денний час — якщо є, вимикач блокування запуску (“PVN”), ліхтарі заднього ходу |
| F9 | 15 | Очищувач омивач заднього скла |
| F10 | 15 | Аудіосистема |
| F11 | 7,5 | Вимикач аварійної сигналізації |
| F12 | 7,5 | Електронний блок керування ABS |
| F13 | 15 | Запобіжник прикурювача |
| F14 | 10 | Стоп-сигнали, АБС |
| F15 | 10 | Вимикач аварійної сигналізації |
| F16 | 10 | Електронний блок керування КПП |
| F17 | 15 | Реле паливного насоса |
| F18 | 10 | Підігрів сидінь |
| F19 | 20 | Електродвигун очищувача лобового скла, реле електродвигуна очищувача лобового скла |
| F20 | 7,5 | Система керування двигуном, блок керування іммобілайзером |
| F21 | — | |
| F22 | 10 | Електронний блок керування SRS |
| F23 | 10 | Очищувач омивачі лобового скла |
| F24 | 10 | Е/м клапан відсічки подачі палива — Дизель, лампи освітлення салону, комбінація приладів, аудіосистема, електронний блок керування КПП, іммобілайзер, блок керування сигналом центрального замка |
| F25 | 10 | Блок керування свічками розжарювання — Дизель, е/м клапан системи рециркуляції або ЕГР — Дизель, іммобілайзер, підігріваний кисневий датчик, клапан керування перепуском повітря на холостому ході |
| F26 | 7,5 | Реле вимикача блокування запуску- з АКПП, система керування двигуном |
| F27 | — | |
| F28 | — | |
| F29 | 15 | Реле затримки омивача фар |
За прикурювач відповідає запобіжник номер 13 на 15А.
Варіант 2
Звіряйте схему зі своїм описом на зворотному боці кришки.
| № | A | Позначення |
|---|---|---|
| ST SIGNAL | 10 | Стартер / сигнал |
| ROOM LAMP | 10 | Освітлення салону |
| STOP LAMP | 10 | Лампи стоп сигналу |
| FR FOG LAMP | 10 | Противтуманні фари |
| HORN | 10 | Сигнал |
| FR FOG | 15 | Противтуманні фари |
| HAZARD LAMP | 10 | Аварійна сигналізація |
| TAIL (RHD) LAMP | 10 | Задні ліхтарі |
| TURN SIGNAL | 10 | Сигнали поворотів |
| METER | 10 | Панель приладів |
| ENG CONTROL | 10 | Двигун |
| FUEL PUMP | 15 | Паливний насос |
| AIR BAG | 3 | Паливний насос |
| AIR CON | 10 | Кондиціонер |
| HEATER BLOWER | 15 | Вентилятор обігрівача |
| AUDIO | 10 | Аудіо система |
| RR WIPER | 10 | Склоочищувач задній |
| FR WIPER | 20 | Склоочищувач передній |
| CIG LIGHTER | 15 | Прикурювач |
| RR DEMIST | 15 | Противтуманні фари |
У даному виконанні за прикурювач відповідає 2ий знизу запобіжник у правому стовпці на 15А. На схемах він позначений як CIG LIGHTER.
Запобіжники під капотом
Варіант 1
| № | A | Розшифровка |
|---|---|---|
| F1 | 30 | Блок керування свічками розжарювання — дизель |
| F2 | — | |
| F3 | 10 | Задні габарити |
| F4 | 15 | Права фара |
| F5 | 15 | Ліва фара |
| F6 | 25 | Електропривід склопідйомників, блок керування центральним замком |
| F7 | 15 | Запасний |
| F8 | — | |
| F9 | 25 | Електродвигун вентилятора системи охолодження |
| F10 | 10 | Запасний |
| F11 | 15 | Кондиціонер |
| F12 | 30 | Антиблокувальна система гальм (ABS) |
| F13 | 30 | Замок запалювання |
| F14 | 25 | Керування двигуном |
| F15 | 65 | Розподіл живлення акумуляторної батареї |
Варіант 2
| № | A | Призначення |
|---|---|---|
| F1 | 40 | Електронний блок керування ABS |
| F2 | 30 | Замок запалювання |
| F3 | 40 | Електронний блок керування ABS |
| F4 | 80 | Розподіл живлення акумуляторної батареї |
| F5 | 30 | Електродвигун вентилятора системи охолодження |
| F6 | 30 | Електропривід склопідйомників, блок керування центральним замком |
| F7 | 30 | Керування двигуном |
| F8 | — | |
| F9 | 60 | Блок керування свічками розжарювання — дизель |
| F10 | — | |
| F11 | — | |
| F12 | — | |
| F13 | — | |
| F14 | — | |
| F15 | 10 | Генератор |
| F16 | 10 | Задні габарити |
| F17 | 15 | Ліва фара |
| F18 | 15 | Права фара |
| F19 | 15 | Кондиціонер |
