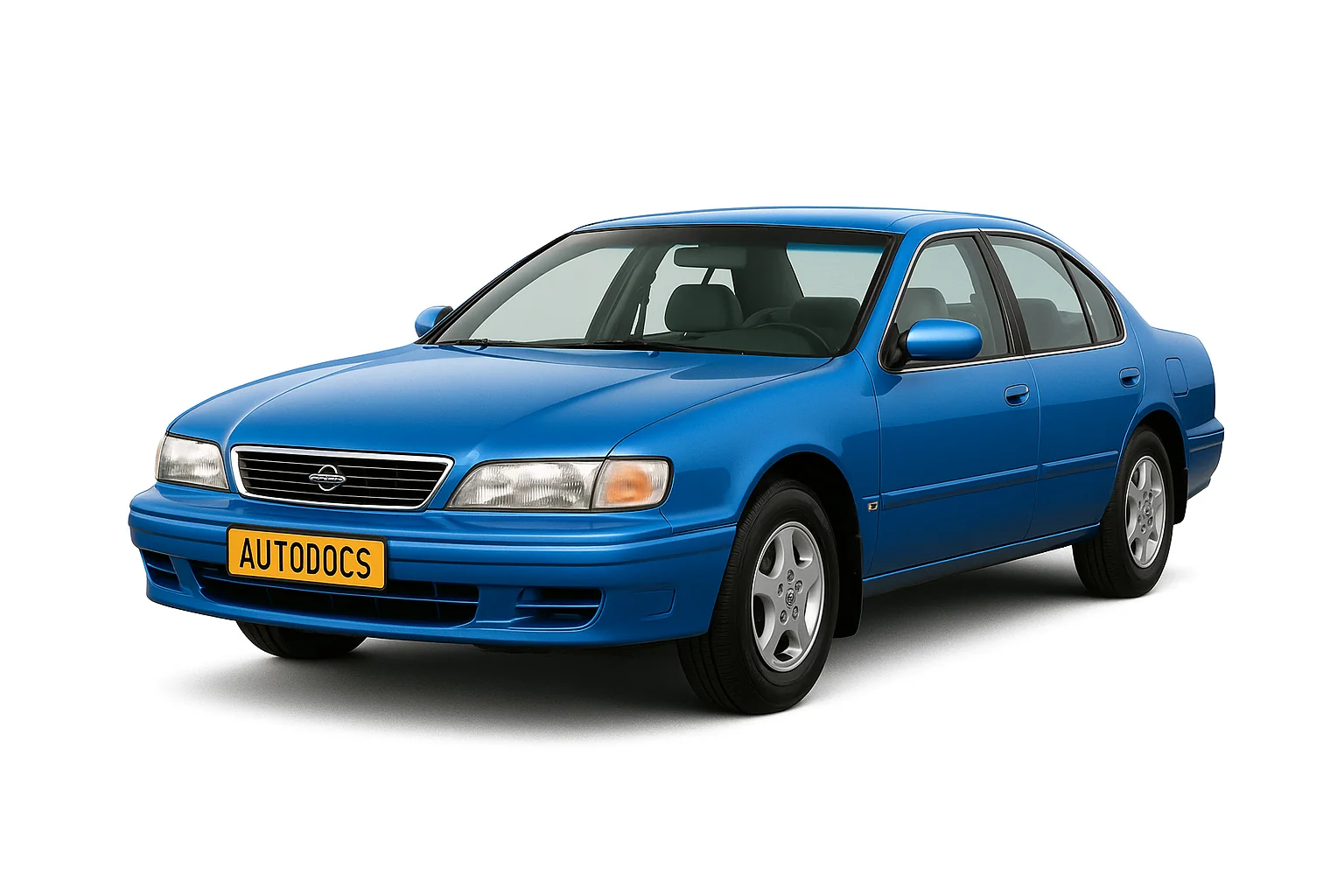

Nissan Cefiro относится к автомобилям бизнес класса. Первое поколение А31 выпускалось в 1988, 1989, 1990, 1991, 1992 и 1993. Второе поколение А32 поставлялось на рынки в 1994, 1995, 1996, 1997, 1998 годах. В России данный автомобиль известен еще в европейском варианте под названием Maxima. Третье поколение А33 стал последним и производилось в 1999, 2000, 2001, 2002 и 2003 годах. Мы ознакомим Вас с описание блоков предохранителей и реле ниссан цефиро а32 а33, т. е. 2 и 3 поколения. Так же покажем где они находятся и как выглядят.
Содержание
Описание ниссан цефиро а32
Блок предохранителей в салоне
Он находится с правой стороны от рулевой рейки, за крышкой. Больше информации в видео примере.
Схема
Таблица с описанием
| 1 10А | AIR BAG подушки безопастности |
| 2 15А | Вентилятор (система климат-контроля) |
| 3 15А | Вентилятор (система климат-контроля) |
| 4 7,5А | Управляющий сигнал IGNITION для TRANSMISSION CONTROL MODULE |
| A/T Control (переключение дросельной заслонки) | |
| 5 7,5А | Лампы габаритов PARKING LAMP (обе) |
| Лампы габаритов TAIL (четыре) (эти лампы гибридные со стоп лампами) | |
| Лампы габаритов передние боковые MARKER LAMP (две) | |
| Лампы габаритов задние боковые MARKER LAMP (две) | |
| Лампы подсветки номерного знака (две) | |
| Управляющий сигнал для BSM об освещении | |
| 6 15А | Прикуриватель |
| 7 10А | Электропривод стекол зеркал |
| Подогрев зеркал | |
| 8 15А | Телевизор |
| 9 10А | Запасной |
| 10 15А | Лампы стоп сигнала гибридные |
| Лампа дополнительного стоп сигнала (под задним стеклом) | |
| Управляющий сигнал для блока ABS | |
| 11 10А | Лампы поворотников, генератор мигания, аварийка |
| Питание реле Multi-Remote Control (при его наличии) | |
| 12 7,5А | Круиз контоль |
| Питание реле подогрева заднего стекла и реле подогрева зеркал | |
| Активация люка крыши (включение реле люка) (питание люка Fuse “f”) | |
| Управляющий сигнал IGNITION для BSM | |
| 13 10А | Лампа индикации заряда |
| Управляющее напряжение на генератор | |
| Лампы индикации аварий и предупреждений на панели приборов | |
| Лампа индикации круиз контоля | |
| Лампа индикации OD OFF | |
| Питание спидометра и одометра | |
| Лампа сигнализации AIR BAG | |
| Переключатель режимов АКПП (INHIBITOR SWITCH) | |
| Лампы сигнализации движения задним ходом | |
| Лампа индикации ABS | |
| Лампа индикации MALFUNCTION | |
| 14 7,5А | Лампы поворотников и генератор мигания |
| 15 10А | Питание блока управления ABS |
| 16 7,5А | Органы управления климат-контролем |
| Активация системы климат-контроля | |
| Питание реле компрессора и соленоида системы климат-контроля | |
| 17 10А | Соленоид Evaporative Emission Canister Purge Control |
| Соленоид EGRC (Exhaust Gas Recirculation) | |
| Питание реле бензонасоса | |
| Питание реле вентиляторов охлаждения (всех трех реле) | |
| Соленоид давления в коллекторе | |
| Питание основного реле блокировки зажигания | |
| Активация круиз кантроля | |
| Питание реле блокировки зажигания от штатной сигнализации | |
| Питание датчика масла Power Steering Oil Pressure Switch | |
| Вакуумный отсекатель Vacuum Cut Valve Bypass | |
| Питание разъема CONSULT | |
| Соленоид IACV-FICD | |
| 18 7,5А | Лампы подсветки кнопок дверей, пепельницы, притухания экрана часов, |
| музыки, кнопок и притухания экрана климат-контроля, бардачка, кнопки аварийки, | |
| кнопок CRUISE CONTROL, кнопки подогрева стекла и зеркал, панели приборов | |
| 19 7,5А | Управляющий сигнал ACC для BSM (Electronic products) |
| 20 20А | Питание всех узлов дворников (двигателя привода,насоса и реле) |
| 21 10А | Включение часов при ACC (питание часов Fuse 40) |
| Активация штатной магнитолы при ACC (питание магнитолы Fuse 62) | |
| Активация штатного CD проигрывателя при ACC (питание CD Fuse 40) | |
| Активация автоматической антенны при ACC (питание антенны Fuse 40) | |
| 22 15А | Питание штатного аудио усилителя |
| 23 | – |
| 24 10А | Питание штатного телефона |
| 25 | – |
| 26 7,5А | Лампы светильников в дверях (левая и правая дверь) |
| Лампы штурманские (над головой) левая и правая | |
| Лампа центрального потолочного светильника | |
| Лампа подсветки ключа зажигания | |
| Лампа подсветки багажника | |
| 27 | – |
| 28 7,5А | Активация штатного телефона при ACC (питание телефона Fuse 24) |
| 29 10А | Подогрев сидений |
| 30 | – |
| 31 | – |
| 32 15А | Бензонасос |
| 33 7,5А | Питание реле зажигания (Старт сигнал) |
| 34 15а | Передний левый датчик кислорода |
| Передний правый датчик кислорода | |
| Задний датчик кислорода | |
| 35 | – |
| 36 7,5А | Активация штатного телефона при ACC (питание телефона Fuse 24) |
| 37 15А | Электрозамок открытия багажника |
| 38 20А | Подогрев заднего стекла |
| 39 20А | Подогрев заднего стекла |
| 40 7,5А | Питание часов (активация fuse 21) |
| Питание штатного CD проигрывателя | |
| Питание дистанционного управления | |
| Питание модуля управления передачей | |
| Питание автоматической антенны | |
| Питание зуммера | |
| Питание светодиода индикатора штатной сигнализации | |
| Питание системы климат-контроля | |
| Встроенный предатчик | |
| Питание KEY SWITCH для BSM | |
| Питание спидометра и одометра | |
| лампы освещения зеркал (левая и правая) |
За прикуриватель отвечает предохранитель номер 6 на 15А
Блоки реле и предохранители под капотом
Схема расположения
Блок реле и предохранителей
Фото
Актуальная схема будет нанесена на крышку. Сверяйте описание.
Назначение
| Charge | Зарядка аккмулятора от генератора |
| Fuse | Питание на предохранители b,d,e, f,60,61 ,62,63,64, 65,66 |
| Blower Motor Relay | Реле вентилятора кондиционера |
| Fuse 2,3 | Подача питания на Fuse 2,3 |
| Accessory Relay | Реле Accessory |
| Fuse 6,7,19,20,36 | Подача питания на Fuse 6,7,19, 20,36 (питание аксессуаров) |
| – | |
| COOL/F | Вентиляторы охлаждения (оба) , высокая скорость вращения |
| CIRCUIT BREAKER 1 | Подача питания на предохранитель – автомат |
| ABS | АБС |
| IGNITION SWITCH | Втягивающее реле стартера |
| Сигнал зажигания на ECM (блок управления двигателем) | |
| Инжекторы (форсунки) 6 штук | |
| Катушки зажигания 6 штук | |
| Активация всех аксессуаров при ACC | |
| ABS | Двигатель ABS CONTROL ACTUATOR |
| – | |
| NEXT FUSE | Подача питания на Fuse 10,11,22, 24,26,37, 38,39,40 |
| NEXT FUSE | Подача питания на Fuse 12,13,14, 15,16, 28,29 |
| H/LAMP | Лампа ближнего /дальнего света левая |
| F/FOG | Питание реле противотуманных ламп |
| H/LAMP | Лампа ближнего /дальнего света правая |
| Лампа индикации дальнего света | |
| COMM | Питание BSM |
| MAIN | Питание блока управления двигателя ECU |
| MAFS | Питание датчика расходометра воздуха |
| POS | Питание датчика положения коленвала |
| AAC/V | Двигатель холостого хода Idle Air Control |
| PGC/V | Двигатель очистителя-испарителя Evaporative Emission Canister Purge |
| MAIN | Питание блока управления двигателя ECU |
| EMNT | Питание блока Front Engine Mounting Control |
| – | |
| CHARGE | Питание регулятора напряжения генератора |
| A/C,M | Компрессор (система климат-контроля) |
| FICD | Соленоид (система климат-контроля) |
| AUDIO | Питание штатной музыки |
| F/FOG | Лампы противотуманных фар (левая и правая) |
| HORN | Гудок и реле гудка |
| ASCD | Питание кнопок управления круиз контролем |
| THEFT | Питание реле гудка штатной сигнализации |
| THEFT | Гудок штатной сигнализации |
| Питание реле гудка штатной сигнализации | |
| LIGHTING SWITCH | Питание включателя ламп габаритов (общий предохранитель на всю подсветку) |
| Fuse 5,18 | Питание на предохранители 5 и 18 |
Блоки реле
Расшифровка
Описание ниссан цефиро а33
Предохранители в салоне
Данный блок находится в приборной панели справа внизу, там где и у предыдущего поколения.
Фотография
Схема
Обозначение
- 10А B/COMP Питание компа
AUDIO Питание магнитолы и т.д.
REMOTE MULTI REMOTE CONTROL SWITCH
W/ANT Питание антенны.
H/PHONE Питание штатного телефона. - 15А NONDTS Не обнаруживаемые компоненты
SHIFT Система блокировки переключения передач АКП
ABS Лампа индикации АBS
STOP/L Стоп ламп питание.
ASCD Круиз контроль - 15А T&FLID Температура жидкости
- –
- 15А TURN Аварийная сигнализация и её реле
MULTI Питание MULTI REMOTE CONTROL SWITCH - 15А F/FOG Передние противотуманные фары
- 20А LOAD Зарядка.
DEF Подогрев заднего стекла. - 15А O2S B1-2 Лямбда зонд
O2H B1-2 Датчик нагрева катализатора
FUELRH Питание форсунок задних
FUELLH Питание форсунок передних
FRO2RH Передний правый датчик кислорода
FRO2LH Передний левый датчик кислорода - 10А HSEAT Подогрев сидений
- 10А LOAD Зарядка.
MIL/DL Дистанционное открытие дверей
NONDTS Не обнаруживаемые компоненты/позиции
DTRL Система включения света фар от темноты.
H/AIM Электрокорректор фар
TAIL/L Лампы заднего хода
ILL Подсветка приборов, кнопок, бардачка и дверей
INT/L Штурманские лампы(над головой)
CHINE Питание сигнализации
HLC Омывателя фар питание
DEF Подогрев заднего стекла
SROOF Люк крыши
I/MIRR зеркала
NAVI Питание навигации
ASCD Круиз контроля питание
WINDOW Питание стеклоподьёмников
S/LOCK Блокировка стартера
MULTI Многофункциональная система дистанционного управления
THEFT Питание реле блокировки зажигания от шт. сигнализации. - 10А MAIN Питание блока управления двигателем
VSSA/T Датчик скорости с АКПП
BA/FTS Датчик температуры жидкости АКП и источник питания ТСМ
NONDTC Не обнаруживаемые компоненты /позиции - 10А MIL/DL Индикатор неисправности
MAIN Питание блока управления двигателем
BA/FTS Датчик температуры жидкости АКП
A/C. A Питание управления климатом
INT/L Штурманские лампы
METER Питание спидометра
B/COMP Питание компа
CHNE Звуковая сигнализация питание
CLOCK Питание часов
NAVI Питание навигации
DEF Обогреватель заднего стекла
ASCD Питание круиз контроля
S/CLOCK питание часов
NATS Противоугонная система ниссан - 10А INT/L Фонарь салона (При этом учитывать что модуль TCM управляющий функцией “вежливый свет” питается от 10, 12, и “I”-го предохранителей, описание и схема в мануале EL-111)
Точечные светильники салона
Подсветка зеркал обоих козырьков
Ддверные светильники
Светильник багажника
DEF Питание обогревателя заднего стекла - 10А METER Питание спидометра
CLOCK Питание часов
NAVI Питание навигации
MIROR Питание дверных зеркал - –
- 15А CIGAR Прикуриватель
- 10А MAIN Главный источник питания и цепь заземления
FUELRN
FUELLH
INJECT Питание форсунок
F/PUMP бензонасос - 10А SRS Подушки безопасности питание
- 10А A/C,M Активация системы климат контроля, управление климатом
- 15А PGC/V Питание системы управления клапана продувки уголь.
SWL/V Подсветка стеклоподьёмников
COOL/F Вентиляторов охлаждения питание
VIAS/V Питание системы VIAS
PRGVLV Питание электроклапана продувки угольного фильтра
SWL/C Подсветка стеклоподьёмников
START Питание реле блокировки зажигания
NATS Питание управления климат – контроля. - 10А S/SIG DTRL Подсветка прикуривателя
Питание света фар АВТО - 15А CIGAR Питание прикуривателя
- –
- –
- 20А WIPER Питание стеклоочистителя
- 10А TURN Указателей поворота питание
- –
- –
- 15А F/PUMP Бензонасоса питание
- 10А VSS Датчика скорости питание
VSSEN Сигнал с датчика скорости
MIL/DL Индикатор неисправности, разъём для тестера.
VSSMTR Измеритель датчика скорости автомобиля
NONDTC Необнаруживаемые компоненты
PNP/SW Выключатель положения парковка-нейтраль
SHIFT Питание реле блокировки зажигания шт. сигнализации
ABS Питание АВС
SRS Подушек безопасности системы питание
CHARGE Питание реле регулятора напряжения генратора
DTRL АВТО света фар
BACK/L Заднего хода фонарей питание
INT/L Лампы штурманские
METER Питание спидометра
B/COMP Питание компа
WARN Сигнальных ламп питание
AT/IND Индикатор АКП
NAVI Навигашки питание
ASCD Круиз контроля питание - 10А Система ABS
В данном варианте за работу прикуривателя отвечает несколько предохранителей – 22, 16.
Блоки в под капотом
Расположение
Блок предохранителей
Схема
Описание
- 51 – 15А
HEATER НАГРЕВАТЕЛЬ
A/C.A Управление климатом
A/C.M Управление кондиционером - 52 – 15А
HEATER
A/C.A нагреватель
управление климатом
A/C.M Управление кондиционером - 53 –
- 54 – 20А
LOAD Сигнал нагрузки
H/LAMP Питание фар
DTRL Управление фарами АВТО - 55 – 20А
LOAD Сигнал нагрузки
H/LAMP Лампы фар
DTRL Управление фарами АВТО - 56 – 15А
AUDIO магнитола
NAVI навигация
H/FONE телефон - 57 – 10А
B/COMP компьютер
HORN звуковой сигнал
REMOTE модуль дистанционного управления ЦЗ
ASCD Круиз контроль - 58 – 15
MAIN Главный источник питания ( реле экм)
AACVLV Регулятор хх
EGVC/V Электроклапан егр
IGN/SG Питание катушек зажигания
IGNSIS Питание реле системы зажигания - 59 – 15А
MAIN Главный источник питания(реле главное)
MAFS Питание датчика расхода воздуха
POS Питание датчика положения коленвала
EGVC/V Питание клапана егр
AAC/V Питание регулятора хх
TR/SW Датчик рулевого.
CKPS Датчик угла повороты коленвала
AACVLV Питание рхх
IGNSYS Питание системы зажигания
TPS Датчик положения дросселя
NONDTC Не обнаруживаемые компоненты
NATS Противоугонка ниссан - 60 – 10А
COMBINATION Комбинация
SWITCH Приборов
H/AIM Корректор фар
TAIL/L Габаритов питание
F/FOG Передние противотуманные фары
R/FOG Задние противотуманные фары
ILL подсветка
CHIME.NAVI Сигнализация, Навигация
HLS Омыватель фар - 61 –
- 62 –
- 63 –
- 64 –
- 65 – 10А R/FOG Задние противотуманные фары
- 66 – 10А A/C. M Управление кондиционером, климатом
- 67 –
- 68 – 15А
LOAD Сигнал нагрузки
H/LAMP Питание фар
DTRL Управление фарами АВТО - 69 – 15А
LOAD Сигнал нагрузки
H/LAMP Питание фар
DTRL Управление фарами - 70 – 10А CHARGE Система зарядки
- 71 –
- 72 –
- А – 120А Все источники питания.
- B – 80А 12+13+22 +8+9+ 10+11+ 14+15 Номера предохранителей имеющих питание от этого предохранителя
- C – 40А ЗАМОК ЗАЖИГАНИЯ+1 +21
- D – 40А Система ABS
- E – 40A Система ABS
- F – 30A HLC омыватель
- G – 40A COOL/F Реле вентилятора радиатора
- H – 40A COOL/F Реле вентилятора радиатора
- I – 40A CIPCUIT BREACEP прерыватель
- J – 80A 2+3+5 +6+7+25 +26+29 +30+31 Номера предохранителей имеющих питание от этого предохранителя
Блок реле
Фото – схема
Назначение
- Реле электро вентилятора
- Тормоза
- Реле вентилятора двигателя
- АБС
- Реле системы двигателя
- Реле электро вентилятора
- АБС
- Реле электро вентилятора
Обязательно проверяйте актуальное описание на вашей крышке блока. Возможны расхождения даже в японских и сингапурских вариантах.
