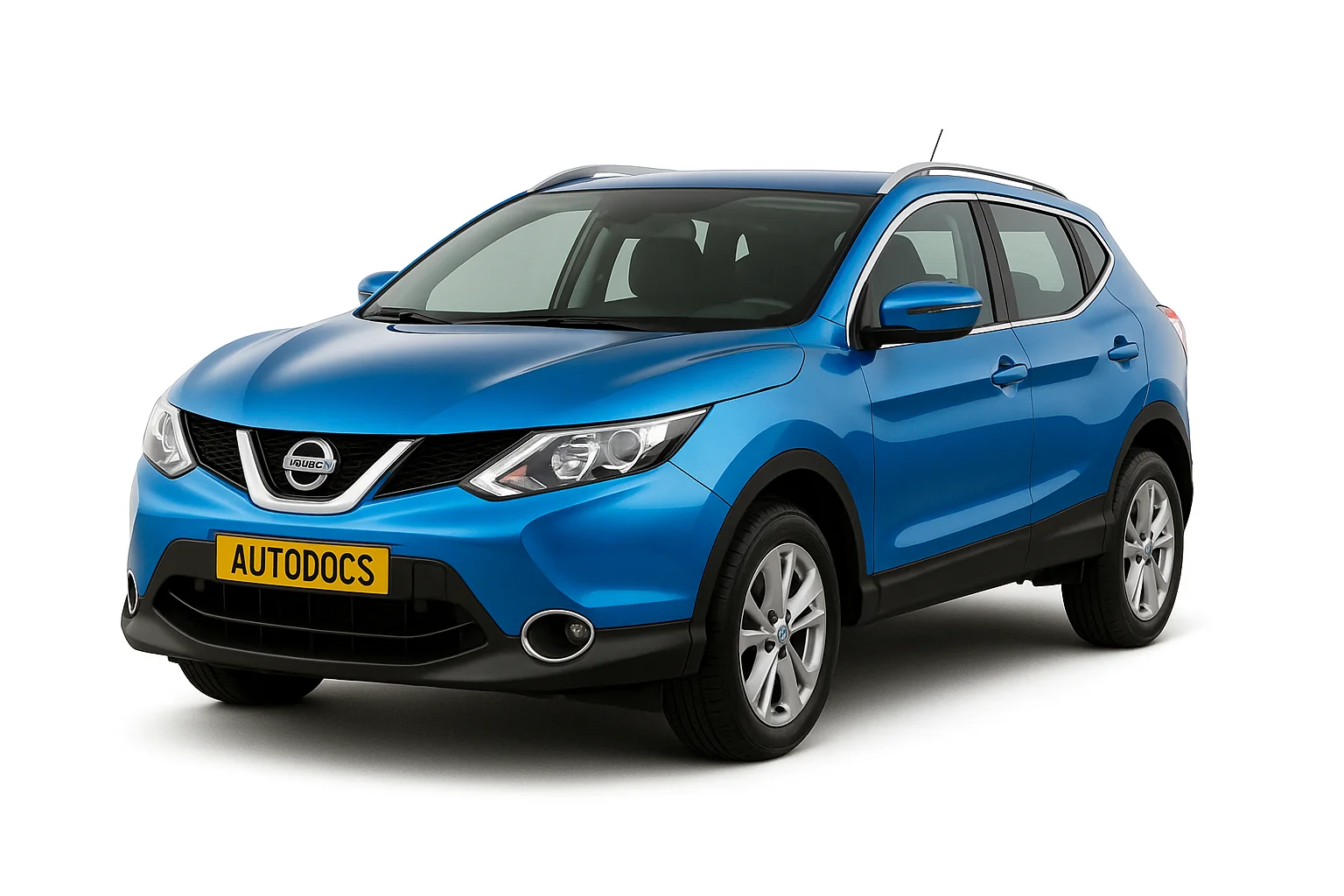

nissan qashqai 2

Nissan Qashqai J11 выпускался в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 и 2021 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.

Реклама

Сверяйте информацию со своими схемами на крышке блоков.

Блоки в салоне

В салоне Ниссан Кашкай j11 могут устанавливаться 2 основных блока с предохранителями: с левой и правой стороны панели приборов (с торца, за защитной крышкой.)

Правый блок (может отсутствовать)

Блок с правой стороны Nissan Qashqai 2 — Nissan Qashqai J11

Левый блок (основной)

Блок с левой стороны — Nissan Qashqai J11

расположение блока в салоне с лева Nissan Qashqai 2 — Nissan Qashqai J11
Пример расположения

Основной блок

основной блок предохранителей Nissan Qashqai 2 — Nissan Qashqai J11
Фото пример

Самый верхний ряд – запасные предохранители.

Схема предохранителей Nissan Qashqai 2 — Nissan Qashqai J11
Схема с обратной стороны крышки
Схема блока в салоне Nissan Qashqai 2 — Nissan Qashqai J11
Схема блока
№AОписание
115Омыватель стекла
210Подушки безопасности
35Комбинация приборов
410Блок управления парктрониками, реле PTC 1, реле PTC 2, реле PTC 3, передняя камера, подсветка панели приборов/выключателей, аудио система, реле подогрева топлива, диагностический разъем, выключатель ламп стоп-сигнала, датчик дистанции, зеркало заднего вида, блок управления EPS, многофункциональный переключатель, модуль контроля шасси, полный привод, электрический стояночный тормоз, датчик угла поворота рулевого колеса, блок управления навигацией, камера кругового обзора
510DC / DC преобразователь, VDC
615Подогрев сидений
720Отопитель, усилитель кондиционера, реле перезапуска двигателя (Engine Restart Baypass Control)
85Задний левый габаритный свет, левая лампа стоп-сигнала, освещение номерного знака, освещение перчаточного ящика, корректор света фар, аудио система, блок управления навигацией
9–
1015Обогрев заднего стекла
1115Обогрев заднего стекла
1210Обогрев зеркал
1310ABS
1410Выключатель ламп стоп-сигнала, блок управления кондиционером, блок управления зеркалами, усилитель кондиционера, шторка, выключатель педали тормоза
15151.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Розетка/ прикуриватель, реле освещения салона
20кроме ↑: Розетка/прикуриватель, реле освещения салона
16–
1720Мотор отопителя, резистор, усилитель кондиционера
18–
1920Аудио система, блок управления навигацией, камера кругового обзора
205Блок кузовной электроники (BCM), сирена, многофункциональный переключатель
2110Комбинация приборов
2210Реле освещения салона
23–
2410Выключатель ламп стоп-сигнала, блок кузовной электроники (BCM)
255Полный привод, усилитель антенны противоугонной системы
265Выключатель блокировки сцепления
2710Блок кузовной электроники (BCM), многофункциональный переключатель
2810Электрический стояночный тормоз, диагностический разъем, полный привод, подсветка панели приборов/выключателей, реле стеклоподъемников, реле складывания зеркал, реле открытия зеркал
29201.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Блок кузовной электроники (BCM)
15кроме ↑: Блок кузовной электроники (BCM)
3015Центральный замок, блок кузовной электроники (BCM)
31201.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Стеклоочиститель, блок кузовной электроники (BCM)
15кроме ↑: Стеклоочиститель, блок кузовной электроники (BCM)
32151.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Задняя розетка/прикуриватель
20кроме ↑: Задняя розетка/прикуриватель
33151.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Аварийная сигнализация и указатели поворота
10кроме ↑: Аварийная сигнализация и указатели поворота

За прикуриватели отвечают предохранители 15 (передний) и 32 (задний).

блок в салоне Nissan Qashqai 2 прикуриватель — Nissan Qashqai J11

Отдельные элементы реле находятся с обратной стороны блока.

Реле в салона Nissan Qashqai 2 — Nissan Qashqai J11

№Назначение
1Реле системы зажигания
2Реле переднего вентилятора двигателя
3Реле задних противотуманных фар
4Вспомогательное реле

Дополнительный блок

Схема блока 2 Nissan Qashqai 2 — Nissan Qashqai J11
Схема
№AОписание
7110Датчик угла поворота рулевого колеса
7210Комбинация приборов
7310Аудио система, блок управления навигацией, камера кругового обзора
7410Блок управления коробкой передач (TCM)
75–
7610Блок управления кондиционера, усилитель кондиционера
7710ABS
78–
7910Реле масляного насоса
8020Аудио система, блок управления навигацией, камера кругового обзора
8110Блок управления коробкой передач (TCM)
Реле
R1Вспомогательное реле
R2Зажигание
Реклама

Отдельно, под панелью, могут устанавливаться некоторые дополнительные элементы. Например, предохранители: Реле масляного насоса и Блок управления коробкой передач (TCM).

Блоки под капотом

Монтажные блоки

Они находятся в моторном отсеке с левой стороны, под патрубком воздухозаборника. Пример доступа показан на рисунке.

Доступ к монтажному блоку в Nissan Qashqai 2 — Nissan Qashqai J11

Блок А

1 Монтажный блок Nissan Qashqai 2 — Nissan Qashqai J11
Фото 1-го монтажного блока
1 Монтажный блок описание Nissan Qashqai 2 — Nissan Qashqai J11
Обозначение с крышки
схема монтажного блока A Nissan Qashqai 2 — Nissan Qashqai J11
Схема
№AОбозначение
8110Блок управления двигателем
8215Блок управления двигателем,
8315Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости
8410Блок управления двигателем, клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм
8515Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания
8615Форсунки, катушки зажигания, блок предохранителей
8715Реле компрессора кондиционера
88Не используется
89Не используется
9030Реле переднего стеклоочистителя, мотор переднего стеклоочистителя
9120Реле топливного насоса
92Не используется
9310Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи
94Не используется
955Блок блокировки рулевого колеса
9610Реле повторного запуска (старт-стоп)
9710Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи

Блок B

2 Монтажный блок B Nissan Qashqai 2 — Nissan Qashqai J11
Фото 2-го монтажного блока
2 Монтажный блок B описание Nissan Qashqai 2 — Nissan Qashqai J11
Схема с крышки блока
Схема блока под капотом 2 Nissan Qashqai 2 — Nissan Qashqai J11
Схема
№AОбозначение
3415Реле звукового сигнала
3530Дизель: Реле PTC 2
3630Дизель: Реле PTC 3
3730Дизель: Реле PTC 1
3830Электрический стояночный тормоз
3930Опциональный разъем
40–
4130Электрический стояночный тормоз
F50ESP
G30ABS
H50ESP
I30Реле омывателей фар
J–
K40ABS
L30Реле стартера, реле зажигания (предохранители: “1”, “2”, “3”, “4”, “10”, “11”, “12”)
M50Реле стеклоподъемников, стеклоподъемники, шторка, электропривод сидений
R1Реле звукового сигнала
Реклама

Блоки под фарой

За бампером, под левой фарой, могут устанавливаться дополнительные блоки с предохранителями и реле.

расположение блока за фарой Nissan Qashqai 2 — Nissan Qashqai J11

блок под фарой 1 Nissan Qashqai 2 — Nissan Qashqai J11
Блок 1 – пример фото
схема блока под фарой 1 Nissan Qashqai 2 — Nissan Qashqai J11
Пример схемы 1-го блока

Fuel_heater – подогрев топлива, RAD_FAN – вентилятор радиатора.

блок под фарой 2 Nissan Qashqai 2 — Nissan Qashqai J11
Блок 2 – фотография
схема блока под фарой 2 Nissan Qashqai 2 — Nissan Qashqai J11
Схема 2-го блока под фарой
№Обозначение
HEATED SCREENОбогрев стекла
H/LAMP WASHER RELAYРеле омывателей фар
ANTI THEFT HORN RELAYРеле звукового сигнала противоугонной системы
HEATED FRONT SCREEN RELAYРеле обогрева лобового стекла

Блок на аккумуляторе

Он расположен на плюсовой клемме аккумуляторной батареи и состоит из плавких вставок высокой мощности.

блока на аккумуляторе Nissan Qashqai 2 — Nissan Qashqai J11

Схема блока на аккумуляторе Nissan Qashqai 2 — Nissan Qashqai J11
Схема
№AНазначение
A450Стартер, реле перезапуска двигателя (Engine Restart Baypass Relay)
B450Генератор
C100Вспомогательное реле (предохранители: “13”, “14”, “15”), реле обогрева заднего стекла (предохранители: “10”, “11”, “12”), реле отопителя (предохранители: “7”, “17”), реле переднего стеклоочистителя, правая фара, задний правый фонарь, передний правый противотуманный фонарь, предохранители: “19”, “20”, “21”, “22”, “24”, “25”, “26”, “27”, “28”, “29”, “30”, “31”, “32”, “33”, “57”, “58”, “U”
D100Реле зажигания (предохранители: “56”, “61”, “63”, “65”, “67”), реле кондиционера, реле вентилятора системы охлаждения двигателя 1, левая фара, задний левый фонарь, передний левый противотуманный фонарь, предохранители: “P”, “Q”
E50Предохранители: “R”, “S”, “T”, “42”, “44”, “45”, “46”
U100Правая фара, задний правый фонарь, передний правый противотуманный фонарь, блок управления свечами накаливания, блок управления термоплунжера, предохранитель: “58”
V100Предохранители: “F”, “G”, “H”, “I”, “K”, “L”, “M”, “34”, “35”, “36”, “37”, “38”, “39”, “41”, “N”, “O”,

Частые вопросы: предохранители и реле Ниссан Кашкай j11

Где находится блок предохранителей на Ниссан Кашкай j11?

Где искать блоки на Ниссан Кашкай j11: Мотор отопителя, резистор, усилитель кондиционера; Реле освещения салона; Датчик угла поворота рулевого колеса; Реле переднего стеклоочистителя, мотор переднего стеклоочистителя. Назначение цепей и номиналы — в таблице на этой странице.

Реклама

Какой предохранитель отвечает за прикуриватель на Ниссан Кашкай j11?

Найдите позицию прикуривателя в таблице на странице Ниссан Кашкай j11 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.

Не работает стеклоподъёмник на Ниссан Кашкай j11 — какой предохранитель проверить?

Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.

Какой предохранитель отвечает за магнитолу на Ниссан Кашкай j11?

Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.

Что делать, если не работает обогрев заднего стекла на Ниссан Кашкай j11?

Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.

Какой предохранитель отвечает за стеклоочистители на Ниссан Кашкай j11?

Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.

Почему перегорают предохранители один за другим на Ниссан Кашкай j11?

В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.

Где посмотреть схему предохранителей Ниссан Кашкай j11?

Схема и таблица предохранителей Ниссан Кашкай j11 — на этой странице: Блоки в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
