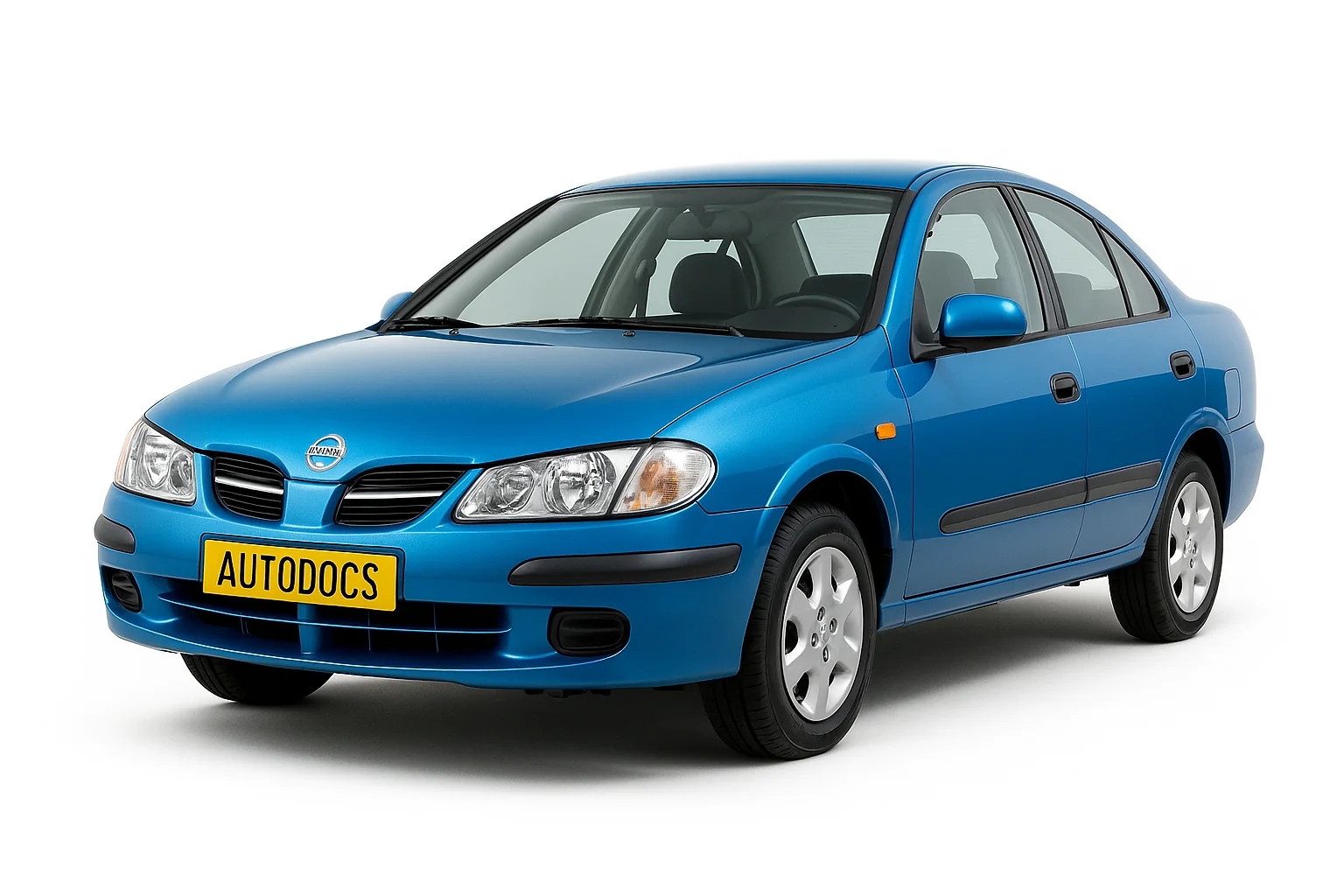

Ниссан альмера н16 выпускался в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Расположение блоков в almera n16
В данном автомобиле расположены 3 основных блока с предохранителями и реле. Одни в салоне и 2 в моторном отделении. Подробнее смотрите на схеме.
Блок в салоне автомобиля
Он находится в приборной панели с левой стороны, за перчаточным ящиком.
| № | A | Описание предохранителей |
|---|---|---|
| 1 | 10 | Зеркала |
| 2 | 10 | Лампы стоп-сигналов |
| 3 | 15 | Электророзетка |
| 4 | 7.5 | Под дополнительную электрику |
| 5 | 15 | Аварийная сигнализация и поворотники |
| 6 | 10 | Под дополнительную электрику |
| 7 | 20 | Обогрев заднего стекла |
| 8 | 10 | Кислородный датчик |
| 9 | 10 | Дополнительный электропакет |
| 10 | 10 | Электропакет |
| 11 | 10 | Контроллер АКПП |
| 12 | 10 | ЭБУ (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка) |
| 13 | 10 | Лампа салона |
| 14 | 15 | Электромотор вентилятора салона( обогреватель/ кондиционер) |
| 15 | 10 | Кондиционер |
| 16 | 15 | Электромотор вентилятора салона( обогреватель/ кондиционер |
| 17 | 10 | Система впрыска топлива |
| 18 | 10 | Подушки безопасности |
| 19 | 20 | Дополнительный электропакет |
| 20 | 10 | Контроллер двигателя |
| 21 | 10 | Сигнал запуска |
| 22 | 15 | Прикуриватель |
| 23 | ||
| 24 | 20 | Дополнительный электропакет |
| 25 | 20 | Очиститель ветрового стекла |
| 26 | 7.5 | Под дополнительную электрику |
| 27 | 15 | Омыватель переднего и/ или заднего стекла (на подрулевой переключатель) |
| 28 | 15 | Омыватель заднего стекла |
| 29 | 15 | Бензонасос |
| 30 | 10 | Спидометр, тахометр, указатели температуры и уровня топлива |
| 31 | 10 | ABS |
| 32 | 10 | Резерв |
| 33 | 15 | Резерв |
| 34 | 20 | Резерв |
За прикуриватель отвечает предохранитель номер 22 на 15А.
Реле лицевой стороны
| № | Назначение |
|---|---|
| R1 | Реле фар головного света |
| R2 | Реле управления дросельной заслонкой |
| R3 | Реле стеклоподъемников |
| R4 | Реле задних противотуманных фар |
Реле тыльной стороны
| № | Назначение |
|---|---|
| R1 | Реле зажигания |
| R2 | Реле двигателя нагнетателя |
| R3 | Реле дополнительного оборудования (электро-аксессуаров) |
Предохранители и реле под капотом
Блок с предохранителями
Находится рядом с аккумулятором. На крышке будет нанесена актуальная схема с описанием.
| № | A | Назначение |
|---|---|---|
| А | 100 | Генератор (зарядка на батарею) |
| В | 40 | электростеклоподъемники |
| С | 40 | регулятор охлаждающих вентиляторов |
| D | 40 | регулятор охлаждающих вентиляторов |
| E | 30 | для дизелей |
| F | 60 | для дизелей |
| G | 80 | для дизелей |
| H | 80 | главный источник питания, цепь заземления |
| I | 50 | ABS |
| J | 30 | к выключателю зажигания от аккумулятора |
| К | 30 | ABS/ESP |
| L | 30 | ESP |
| М | 30 | Омыватель фар |
| 32 | 20 | Омыватель заднего стекла |
| 33 | 15 | Противотуманные фары |
| 34 | 15 | Электропривод и реле электропривода дроссельной заслонки |
| 35 | 15 | Фары, система включения ближнего света в дневное время |
| 36 | 15 | Фары, система включения ближнего света в дневное время |
| 37 | 10 | Задний противотуманный фонарь |
| 38 | 10 | Габариты, освещение номерного знака |
| 39 | 10 | Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи) |
| 40 | 15 | Аудио, навигация, ЖК-дисплей |
| 41 | 10 | Система управления двигателем |
| 42 | 10 | Катушка зажигания |
| 43 | 10 | ЕГР |
| 44 | 20 | ЭБУ двигателя |
Блок с реле
Он находится у правого крыла, с боку от бочка с омывающей жидкостью.
| № | A | Расшифровка |
|---|---|---|
| R1 | 3-е реле вентилятора радиатора (25221E) | |
| R2 | Передние туманки ПТФ (25224QA) | |
| R3 | Реле кондиционера Е6 (25224D) | |
| R4 | Реле звукового сигнала (25620) | |
| R5 | Реле вентилятора радиатора (25224J) | |
| R6 | 25224 | Фары, свет |
| R7 | Стартер (25224G) |
Частые вопросы: предохранители и реле Ниссан альмера н16 –
Где находится блок предохранителей на Ниссан альмера н16 –?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Ниссан альмера н16 – — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Ниссан альмера н16 –?
Найдите позицию прикуривателя в таблице на странице Ниссан альмера н16 – (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Ниссан альмера н16 – — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Ниссан альмера н16 –?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ниссан альмера н16 –?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ниссан альмера н16 –?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ниссан альмера н16 –?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ниссан альмера н16 –?
Схема и таблица предохранителей Ниссан альмера н16 – — на этой странице: Расположение блоков в almera n16, Блок в салоне автомобиля, Предохранители и реле под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
