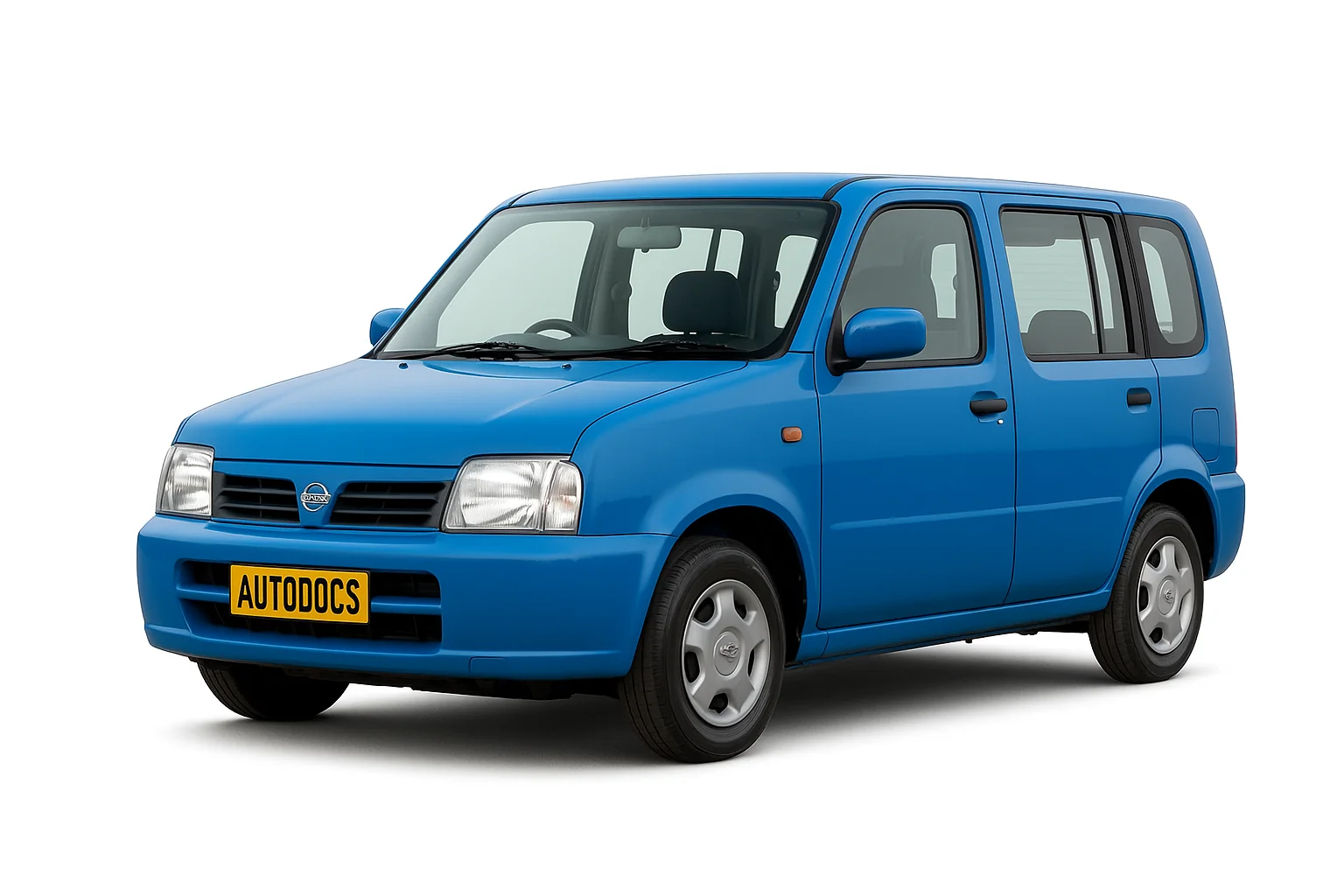

Nissan Cube — субкомпактвэн японской сборки. За весь период было выпущено три поколения данной серии. Мы представляем описание предохранителей для первого поколения ниссан куб z10. Nissan cube az10 выпускался в 1998, 1999, 2000, 2001,2000 и 2003 году. После этого его сменило 2 поколение.
Для все автомобилей семейства ниссан куб характерно размещение двух блоков с предохранителями и реле. Один в салоне, рядом с рулевой рейкой, за защитной крышкой, а другой под капотом, рядом с аккумулятором.
Предохранители в салоне
Фотография блока
Схема
Описание
первая колонка
10А – “сигнал стартера”.
15А – “сеть 100В”
10А – “стекло-люко-подъёмник”
10А – “свет в салоне”
10А – “стоп-сигналы”
15А – “подогрев щёток”
10А – “звуковой сигнал”
15А – “противотуманная фара”
10А – “аварийки”
10А – “лампы заднего хода”
10А – “поворотники”
10А – “приборная панель”
10А – “ABS”
вторая колонка
10А – “коробка передач”
10А – “подушки безопасности”
10А – “ЭБУ”
15А – “бензонасос”
10А – “инжектор”
10А – “кондиционер”
пустая строка
15А – “вентиляторы”
10А – “магнитола”
15А – “электрические розетки, прикуриватель”
20А – “стеклоочистители”
10А – “зеркало, задний стеклоочиститель”
15А – “подогрев (стекла)”
За прикуриватель отвечает предохранитель номер 23 на 15А.
Блок под капотом
Фото схема
- 30А АБС
- 10А Двигатель
- 10А Генератор
- 15А Свет фар (правая сторона)
- 15А Свет фар (левая сторона)
- 30А Электро вентилятор
- 30А Электроподъемники
- 30А АБС
- 10А Аудиосистема
- 10А Система впрыска
- 30А Система впрыска
- 25А Вентилятор кондиционера
- 45А Гидроусилитель руля
Сверяйте назначение Ваших предохранителей с актуальным описанием на крышке блока.
Частые вопросы: предохранители и реле Ниссан кубе
Где находится блок предохранителей на Ниссан кубе?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Ниссан кубе — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Ниссан кубе?
Найдите позицию прикуривателя в таблице на странице Ниссан кубе (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Ниссан кубе?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Какой предохранитель отвечает за стеклоочистители на Ниссан кубе?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ниссан кубе?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ниссан кубе?
Схема и таблица предохранителей Ниссан кубе — на этой странице: Предохранители в салоне, Блок под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Ниссан кубе?
На Ниссан кубе обычно два блока: салонный и подкапотный, как указано в разделе «Предохранители в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
Можно ли ставить предохранитель большего номинала на Ниссан кубе?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Ниссан кубе и может привести к оплавлению жгута. Ставьте только значение из таблицы.
