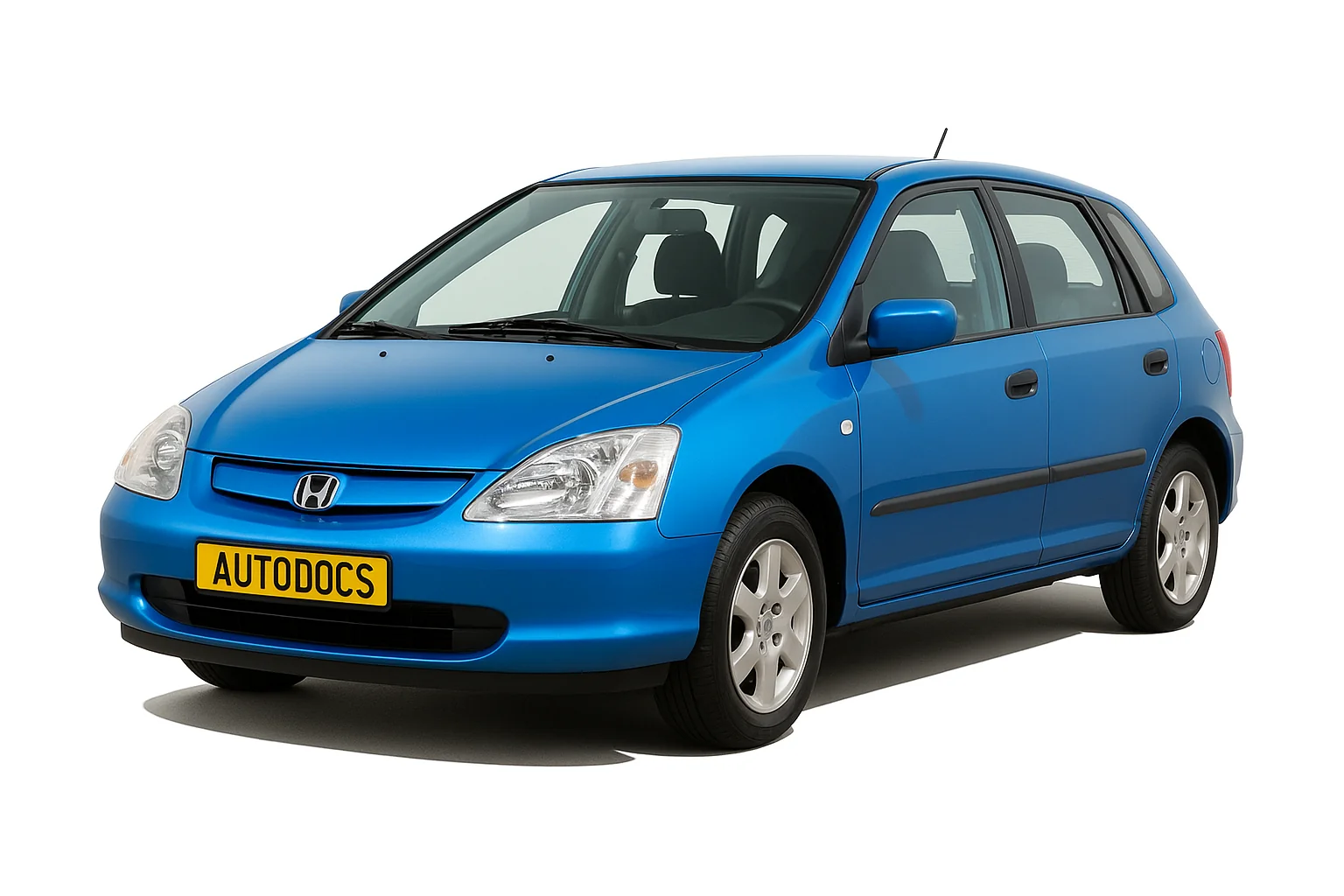

Honda Civic 7 поколения производился в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году с различными вариантами исполнения кузова. За это время модель прошла рестайлинг. Праворульная версия данного автомобиля называется Хонда Ферио c обозначением кузова ES. В нашем материале мы покажем места расположения электронных блоков управления, описание предохранителей и реле Хонда Цивик 7 со схемами блоков и фото примерами их исполнения. Отметим предохранитель отвечающий за прикуриватель. А в заключении предложим для ознакомления руководство по ремонту и обслуживанию данного автомобиля.
Расположение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска, региона поставки и уровня оснащения Вашего автомобиля.
Содержание
Блоки в салоне
Расположение
| № | Описание |
|---|---|
| 1 | Блок предохранителей и реле |
| 2 | Блок управления дневными ходовыми огнями (DRL) |
| 3 | Хэтчбек: Реле дневных ходовых огней (DRL) |
| 4 | Хэтчбек (’02-’03): Реле прерывания ближнего света |
| 5 | Блок управления круиз-контролем |
| 6 | Хэтчбек: Ресивер центрального замка/ бесключевого доступа |
Блок предохранителей и реле
В салоне основной блок с предохранителями и реле находится под панелью приборов, со стороны водителя.
Для доступа надо убрать защитную крышку.
| № | A | Обозначение |
|---|---|---|
| 1 | 15 | Кроме гибрида: Катушки зажигания |
| 15 | Гибрид: Блок управления двигателем (ECM), передние катушки зажигания | |
| 2 | 20 | Датчик соотношения воздух топливо (A/F) |
| 3 | 10 | Дневные ходовые огни (DRL), блок кузовной электроники (MCU) |
| 4 | 10 | Реле датчика соотношения воздух топливо (A/F), генератор, датчик положения распредвала (CMP), блок управления круиз-контролем, датчик электрической нагрузки (ELD), система улавливания паров бензина (EVAP), подогреваемый кислородный датчик (HO2S), датчик скорости (VSS), DC-DC конвертор (гибрид), блок управления коробкой передач (TCM) |
| 5 | – | |
| 6 | 7,5 | Блок управления люком, реле открытия/ закрытия люка, реле стеклоподъемников |
| 7 | 20 | Реле открытия /закрытия люка |
| 8 | 7,5 | Аудиосистема, блок кузовной электроники (MCU), CarLink |
| 9 | 10 | Подушки безопасности, задний стеклоочиститель и омыватель |
| 15 | Гибрид: Блок управления двигателем (ECM), задние катушки зажигания | |
| 10 | 7,5 | Выключатель ламп заднего хода (M/T), блок управления усилителем рулевого управления (EPS), комбинация приборов, ресивер центрального замка/бесключевого доступа, блок кузовной электроники (MCU), противоугонная система, реле ламп заднего хода (A/T), CarLink, соленоид блокировки селектора (A/T) |
| 11 | 7,5 | Блок управления антиблокировочной системой тормозов (ABS) |
| 12 | 7,5 | Дневные ходовые огни (DRL), блок кузовной электроники (MCU) |
| 13 | 10 | Блок управления подушками безопасности |
| 14 | 10 | Реле муфты компрессора кондиционера, реле вентилятора кондиционера, реле отопителя, панель управления отопителем, электропривод зеркал, реле вентилятора системы охлаждения, система рециркуляции воздуха, реле обогрева заднего стекла |
| 15 | 2 | Противоугонная система |
| 10 | Противоугонная система | |
| 16 | 20 | Подогрев сидений |
| 7,5 | Гибрид: Motor Control Module (MCM) реле №1 | |
| 17 | 15 | Топливный насос, блок управления двигателем (ECM)/PCM), реле блока управления двигателем (PGM-FI) №2, блок управления подушками безопасности |
| 18 | 15 | Розетка / Прикуриватель |
| 19 | 7,5 | Аварийная сигнализация, реле указателей поворота и аварийной сигнализации |
| 20 | 30 | Хэтчбек: Блок кузовной электроники (MCU), стеклоочиститель и омыватель |
| 20 | Седан, купе: Блок кузовной электроники (MCU), стеклоочиститель и омыватель | |
| 21 | 7,5 | Гибрид: Блок управления двигателем (ECM), реле стартера |
| 22 | 20 | Стеклоподъемник переднего пассажира, блок управления стеклоподъемниками |
| 23 | 20 | Стеклоподъемник водителя |
| 24 | 20 | Задний левый стеклоподъемник |
| 25 | 20 | Задний правый стеклоподъемник |
| Дополнительные предохранители | ||
| 7,5 | Hybrid: Реле вентилятора горячего перезапуска | |
| Реле | ||
| R1 | Кроме Гибрида: Стартер | |
| R2 | Габаритные огни | |
| R3 | Стеклоподъемники | |
| R4 | Указатели поворота/ аварийная сигнализация | |
За прикуриватель отвечает предохранитель номер 18.
Дополнительные элементы
| № | Назначение |
|---|---|
| 1 | Блок управления иммобилайзером (ресивер) |
| 2 | Аудиосистема |
| 3 | Седан, купе: Реле дневных ходовых огней (DRL) Седан, купе: Реле прерывания ближнего света |
| 4 | Панель управления отопителем |
Хэтчбек
| № | Назначение |
|---|---|
| 1 | Реле блока управления двигателем (PGM-FI) №1 Реле блока управления двигателем (PGM_FI) №2 (топливный насос) |
| 2 | Блок управления усилителем рулевого управления (EPS) |
| 3 | Блок управления двигателем (ECM/PCM) |
| 4 | Реле датчика соотношения воздух топливо (A/F) |
| 5 | Блок управления подушками безопасности |
Седан, Купе
| № | Описание |
|---|---|
| 1 | Ресивер центрального замка/ бесключевого доступа |
| 2 | Блок управления двигателем (ECM)/PCM) |
| 3 | Гибрид: Блок управления коробкой передач (TCM) |
| 4 | Гибрид: Блок управления усилителем рулевого управления (EPS) |
| 5 | Гибрид: Реле датчика соотношения воздух топливо (A/F) |
| 6 | Гибрид: Реле ламп заднего хода (A/T) |
| 7 | Реле блока управления двигателем (PGM-FI) №2 (топливный насос) |
| 8 | Реле блока управления двигателем (PGM-FI) №1 |
| 9 | кроме Гибрида: Реле датчика соотношения воздух топливо (A/F) |
| 10 | кроме Гибрида: Реле ламп заднего хода (A/T) |
| 11 | Блок управления подушками безопасности |
Блоки под капотом
Расположение
| № | Обозначение |
|---|---|
| 1 | Седан, купе: Блок предохранителей и реле |
| 2 | Хэтчбек, гибрид: Блок предохранителей и реле |
| 3 | Гибрид: Блок реле |
Блок предохранителей и реле
| № | A | Назначение |
|---|---|---|
| 1 | 20 | Вентилятор кондиционера, реле муфты компрессора кондиционера |
| 2 | 15 | кроме Гибрида: Реле габаритных огней, подсветка панели приборов, передние габаритные огни, панель управления отопителем, освещение номерного знака, задние габаритные огни |
| 10 | Гибрид: Motor Control Module (MCM) реле №2 | |
| 3 | 7,5 | кроме Гибрида: Освещение багажного отсека, освещение салона, подсветка замка зажигания |
| 10 | Гибрид: Освещение багажного отсека, освещение салона, подсветка замка зажигания. реле габаритных огней | |
| 4 | 20 | Реле вентилятора системы охлаждения |
| 5 | 10 | Аварийная сигнализация |
| 6 | 15 | Реле блока управления двигателем (PGM-FI) №1, датчик положения коленчатого вала (CKP), блок управления двигателем (ECM/PCM), форсунки, клапан регулировки холостого хода (IAC), ресивер центрального замка/бесключевого доступа, реле блока управления двигателем (PGM-FI) №2, датчик положения распределительного вала (CMP) (TDC), блок управления форсунками, реле форсунок |
| 7 | 15 | Датчик положения педали тормоза, реле звукового сигнала, лампы стоп-сигнала, сигнал педали тормоза (блок управления антиблокировочной системой тормозов (ABS), блок управления двигателем (ECM)/PCM), блок кузовной электроники (MCU)) |
| 8 | 10 | Блок управления антиблокировочной системой тормозов (ABS) |
| 9 | 10 | Аудиосистема, диагностический разъем (DLC), комбинация приборов, ресивер центрального замка/бесключевого доступа, блок кузовной электроники (MCU), CarLink, Motor Control Module (MCM) (гибрид), блок управления коробкой передач (гибрид), противоугонная система |
| 10 | 40 | Блок управления антиблокировочной системой тормозов (ABS) |
| 11 | 30 | Реле обогрева заднего стекла |
| 40 | Купе: Реле обогрева заднего стекла | |
| 12 | 40 | Реле отопителя |
| 13 | 40 | Предохранители (блок предохранителей в салоне): 7, 23 |
| 14 | 40 | Предохранители (блок предохранителей в салоне): 2, 3, 5, 15, 16 |
| 40 | Гибрид: Hot Restart Fan Relay, предохранители (блок предохранителей в салоне): 2, 3, 5, 15, 16, предохранители (блок предохранителей в моторном отсеке): № 60 | |
| 15 | 15 | Левая фара, дневные ходовые огни (DRL), комбинация приборов, индикатор дальнего света, блок кузовной электроники (MCU) |
| 20 | Левая фара, дневные ходовые огни (DRL), комбинация приборов, индикатор дальнего света, блок кузовной электроники (MCU) | |
| 16 | 20 | Центральный замок, блок кузовной электроники (MCU) |
| 17 | 15 | Правая фара, дневные ходовые огни (DRL), блок кузовной электроники (MCU) |
| 20 | Правая фара, дневные ходовые огни (DRL), блок кузовной электроники (MCU) | |
| 18 | 60 | Блок управления усилителем рулевого управления (EPS) |
| 19 | 80 | Аккумуляторная батарея |
| 20 | 40 | Замок зажигания (BAT) |
| Реле | ||
| R1 | Вентилятор системы охлаждения | |
| R2 | Муфта компрессора кондиционера | |
| R3 | Обогрев заднего стекла | |
| R4 | Отопитель | |
| R5 | Фара №1 | |
| R6 | Звуковой сигнал | |
| R7 | Вентилятор кондиционера | |
| R8 | Фара №2 | |
Блок реле (Hybrid)
| № | A | Назначение |
|---|---|---|
| 60 | 20 | Вентилятор системы охлаждения |
| Реле | ||
| R1 | Вентилятор горячего перезапуска | |
| R2 | Блок управления двигателем (PGM-FI №2) | |
Дополнительные элементы
Хэтчбек
| № | Описание |
|---|---|
| 1 | Блок управления люком |
| 2 | Реле открытия люка Реле закрытия люка |
| 3 | Блок управления задним стеклоочистителем |
Седан, купе
| № | Обозначение |
|---|---|
| 1 | Гибрид: Модуль контроля двигателя (MCM) |
| 2 | Гибрид: MCM Relay №1, MCM Relay №2 кроме Гибрида: Реле открытия/ закрытия люка |
| 3 | Блок управления стеклоподъемниками |
Honda Civic 7 Ferio имеет схожее назначение предохранителей и реле.
