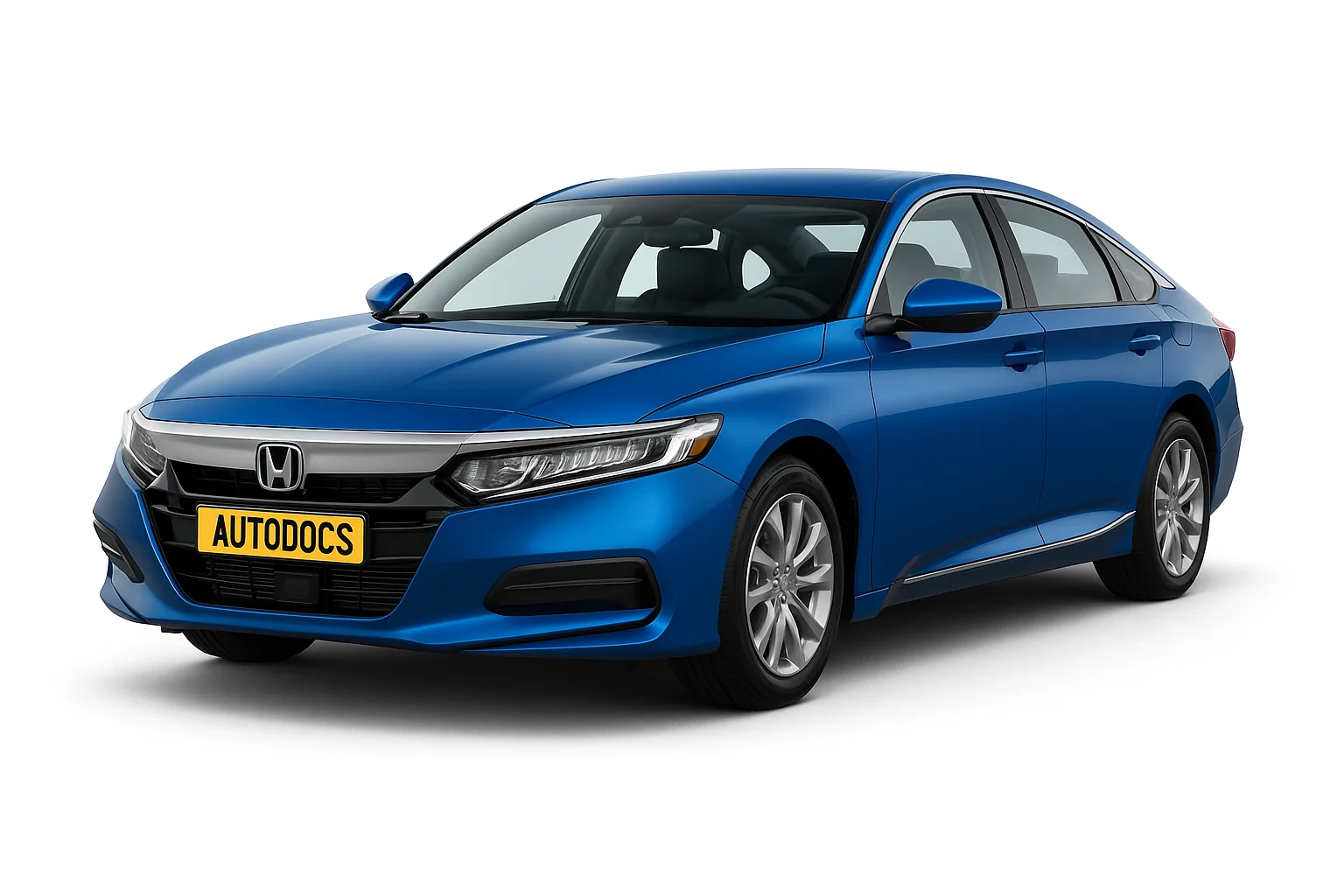

Honda Accord 10 поколения выпускалась в 2018, 2019, 2020, 2021, 2022 и 2023 годах. Наибольшую популярность получила версия Honda Accord Hybrid. В статье рассмотрены расположение блоков предохранителей и реле Honda Accord 10, схемы в салоне и под капотом, обозначения, номиналы и назначение цепей, а также фотографии элементов. Отдельно указан предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, региона поставки и уровня оснащения Вашего автомобиля. Сверяйте информацию со своими схемами.
Содержание
Блок а салоне
В салоне блок с предохранителями находится в нижней части панели приборов со стороны водителя.
Пример схемы с обозначением
| № | A | Описание |
|---|---|---|
| 1 | – | |
| 2 | 10 | Открытие дверей левая сторона |
| 3 | 10 | Открытие дверей правая сторона |
| 4 | 10 | Питание от замка зажигания |
| 5 | 7.5 | Блокировка питания от замка зажигания |
| 6 | 10 | Подушки безопасности |
| 7 | – | |
| 8 | 10 | Управление двигателем (IG HOLD 2) |
| 9 | 10 | SMART |
| 10 | – | |
| 11 | 10 | Закрытие дверей левая сторона |
| 12 | 10 | Закрытие водительской двери |
| 13 | 10 | Открытие дверей правая сторона |
| 14 | 10 | Резерв |
| 15 | 10 | Дневные ходовые огни |
| 16 | 20 | Питание розеток (прикуриватель) |
| 17 | 20 | Люк |
| 18 | – | |
| 19 | – | |
| 20 | 10 | Электронный блок управления SBW |
| 21 | 10 | Открытие водительской двери |
| 22 | – | |
| 23 | – | |
| 24 | 20 | Усилитель |
| 25 | – | |
| 26 | – | |
| 27 | – | |
| 28 | – | |
| 29 | – | |
| 30 | – | |
| 31 | – | |
| 32 | 15 | Управление двигателем (IG HOLD 3) |
| 33 | 20 | Регулировка (питание) сиденья водителя |
| 34 | 20 | Регулировка (питание) сиденья пассажира |
| 35 | 10 | Резерв |
| 36 | 10 | Приборы |
| 37 | 10 | Резерв |
| 38 | 20 | Регулировка (питание) сиденья водителя |
| 39 | 20 | Регулировка (питание) сиденья пассажира |
| 40 | 10 | Регулировка (питание) сиденья водителя (поясница) |
| 41 | – | |
| 42 | 20 | AVS |
| 43 | 10 | Резерв |
| 44 | 20 | ADS |
| 45 | – | |
| 46 | 10 | Система SRS |
| 47 | – | |
| 48 | 10 | HUD |
| 49 | 20 | Закрытие дверей |
| 50 | 20 | Передние розетки (прикуриватель) |
| 51 | 20 | Электро стеклоподъемник задний правый |
| 52 | 20 | Электро стеклоподъемник задний левый |
| 53 | 20 | Электро стеклоподъёмник переднего пассажира |
| 54 | 20 | Электро стеклоподъёмник водителя |
| 55 | – |
За работу прикуривателей отвечают предохранители 50 и 16 на 20А. Так же за работу прикуривателей (розеток) отвечают ещё и 2 реле размещённые в верхней части данного блока.
Блок под капотом
Под капотом, в моторном отсеке слева, расположен основной блок с предохранителями и реле. Для доступа надо снять защитную крышку.
| № | A | Расшифровка |
|---|---|---|
| 1 | 125 | Аккумулятор |
| 2 | 70 | – |
| 2 | 70 | EPS |
| 2 | 30 | – |
| 2 | 60 | Главный блок предохранителей 2 |
| 2 | 40 | EBB |
| 2 | 40 | АБС / VSA FSR |
| 2 | – | |
| 2 | 30 | IG Главный |
| 3 | 40 | Задний обогреватель |
| 3 | 60 | Главный блок предохранителей 1 |
| 3 | 30 | – |
| 3 | 40 | Мотор обогревателя |
| 3 | 40 | – |
| 3 | 30 | ST MG |
| 3 | 30 | Вспомогательный двигатель вентилятора |
| 3 | 30 | |
| 4 | 30 | |
| 4 | 70 | Блок предохранителей 2 (опция) |
| 4 | 40 | – |
| 4 | 60 | Блок предохранителей 1 (опция) |
| 5 | 40 | – |
| 5 | 30 | Двигатель главного вентилятора |
| 5 | 30 | SPM2 |
| 5 | 40 | АБС / VSA мотор |
| 5 | 30 | IG Главный 2 |
| 5 | 30 | Мотор стеклоочистителя |
| 6 | 30 | SRM1 |
| 7 | – | |
| 8 | – | |
| 9 | 10 | Стоп – сигнал |
| 10 | 15 | TCU (опция) |
| 11 | 20 | Инжектор (впрыск топлива) |
| 12 | 10 | TCU2 (опция) |
| 13 | 15 | IGP |
| 14 | 10 | TCU3 (опция) |
| 15 | 10 | Электронный блок управления FI |
| 16 | 7.5 | BATT SNSR |
| 17 | 15 | DBW |
| 18 | 15 | Катушка зажигания |
| 19 | 15 | Аварийная сигнализация |
| 20 | – | |
| 21 | – | |
| 22 | 10 | Обогрев руля H/STRG (опция) |
| 23 | – | |
| 24 | А15 АУДИО | |
| 25 | 20 | Обогрев заднего сиденья (опция) |
| 26 | 15 | Обогрев переднего стеклоочистителя (опция) |
| 27 | 10 | Свет заднего хода |
| 28 | 10 | Сигнал |
| 29 | 10 | Передние противотуманные фары (опция) |
| 30 | 7,5 Закрывающиеся передние жалюзи (опция) | |
| 31 | 10 | Муфта сцепления |
| 32 | 15 | Мотор омывателя (омыватель) |
| 33 | – | |
| 34 | 10 | |
| 35 | 7.5 | Аудио SUB (опция) |
| 36 | 7.5 | IGPS |
| 37 | 7.5 | IGPS (LAF) |
| 38 | 7.5 | VB ACT |
| 39 | 10 | IG1 TCU (опция) |
| 40 | 20 | IG1 Топливный насос |
| 41 | 7.5 | IG1 АБС/ VSA |
| 42 | 10 | IG1 ACG |
| 43 | 10 | IG1 Мотор стартера |
| 44 | 10 | IG1 Монитор |
| 45 | – | |
| Реле | ||
| R1 | PGM-FI Главное реле 2 (4p) | |
| R2 | Реле звукового сигнала | |
| R3 | Реле противотуманных фар | |
| R4 | Реле муфты компрессора кондиционера | |
| R5 | Реле электро вентилятора | |
| R6 | – | |
| R7 | Реле обогревателя заднего стекла | |
| R8 | Реле обогрева заднего сиденья | |
| R9 | Реле обогрева рулевого колеса | |
| R10 | Реле веселья радиатора | |
| R11 | Реле вентилятора конденсатора кондиционера | |
| R12 | Реле управления вентилятором | |
| R13 | Реле обогревателя зоны стеклоочистителя | |
| R14 | Реле форсунки | |
| R15 | Плата реле | |
