Honda Civic 6 го поколения производилась в 1994, 1995, 1996, 1997, 1998, 1999 и 2000 годах c различными вариантами кузова такими как седан, хэтчбэк, купе и универсал (который в странах Европы известен под названием Civic Aerodeck). За это время модель прошла рестайлинг. В материале мы покажем места расположения основных электронных блоков управления с полным описанием предохранителей и реле Хонда Цивик 6 с их схемами и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель.

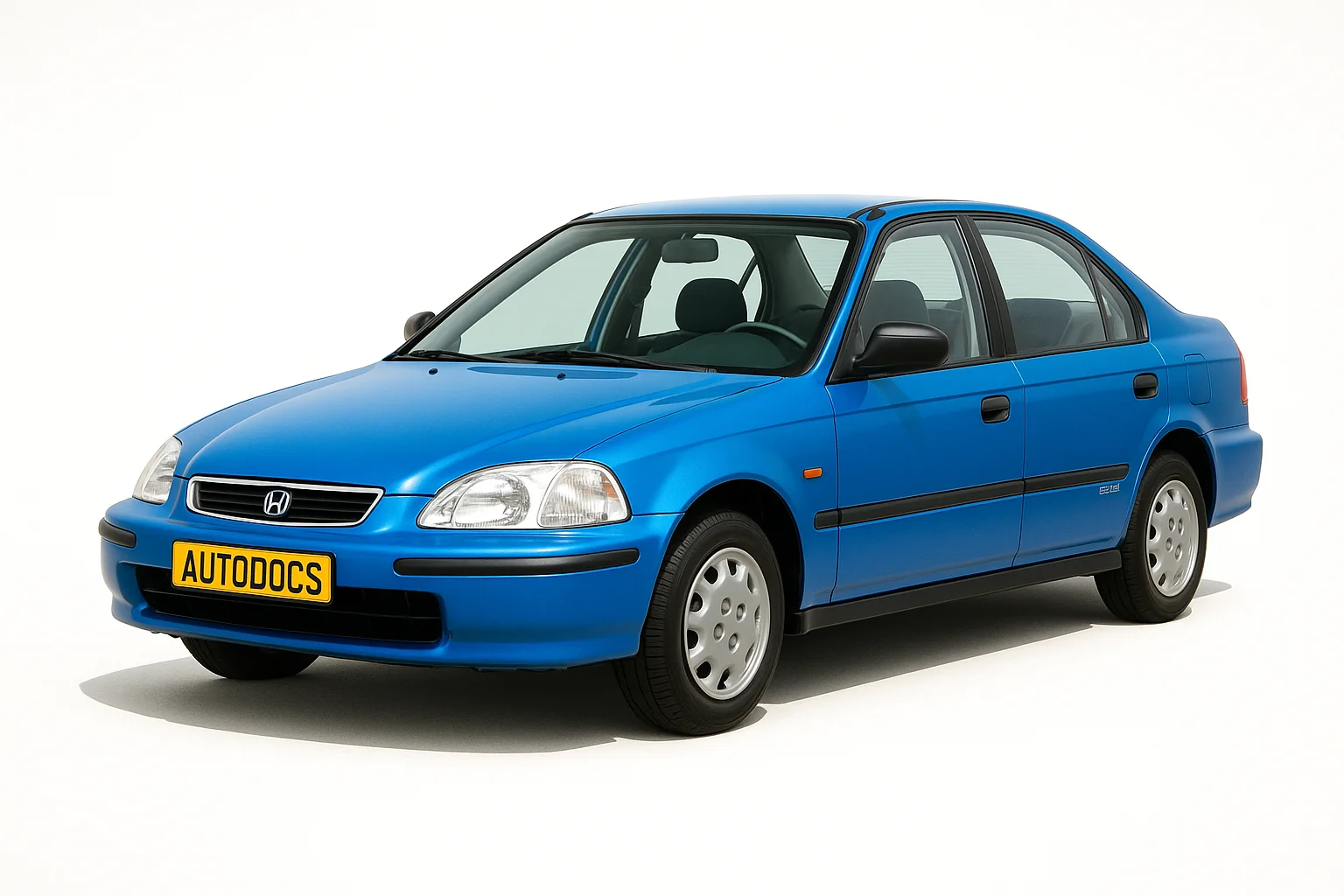

Honda Civic 6

Расположение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска и уровня комплектации Вашего автомобиля.

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Расположение блоков в салоне

Назначение

  1. Блок предохранителей
  2. Блок управления блокировкой
  3. Блок управления коробкой передач (TCM/CVT) / Блок управления центральным замком / система бесключевого доступа

Блок предохранителей и реле

В салоне Хонда Цивик 6 основной блок с предохранителями и реле находится в нижней части панели приборов, со стороны водителя.

access 1

Для доступа надо убрать защитную крышку.

Доступ к блоку

Выглядеть сам блок будет примерно вот так.


Схема

Схема блок в салоне

Описание

1 20A Электропривод сидений (продольное перемещение, регулировка по высоте)
2 20A Электропривод сидений (наклон спинки), подогрев сидений
3 10A Задний стеклоочиститель, противоугонная система
4 10A Правая фара (дальний свет), дневные ходовые огни, блок кузовной электроники (ICU)
5 10A Левая фара (дальний свет), дневные ходовые огни
6 Противоугонная система
30A Блок управления омывателем фары
7 20A Задний левый стеклоподъемник
8 20A Задний правый стеклоподъемник
9 15A ‘98-‘00 (кроме GX): Катушка зажигания
10 20A Стеклоподъемник переднего пассажира
11 20A Стеклоподъемник водителя
12 7,5A Аварийная сигнализация
13 15A Реле блока управления двигателем (PGM-FI), топливный насос, блок управления подушками безопасности
14 7,5A Аудиосистема (’96-’98), круиз-контроль, центральный замок (’99-’00), система бесключевого доступа (’99-’00)
15 7,5A Датчик электрической нагрузки (ELD), комбинация приборов, блок управления коробкой передач – TCM (’96-’98 CVT), блок управления двигателем (PGM-FI), датчик скорости (VSS), блок управления иммобилайзером
16 7,5A Обогрев заднего стекла (’96-’98), ABS, электропривод зеркал (’99-’00)
17 7,5A Электропривод зеркал (’96-’98), воздушная заслонка, панель управления отопителем, панель управления кондиционером, вентиляторы, реле подогрева сидений, блок управления складыванием зеркал
18 7,5A Дневные ходовые огни, блок кузовной электроники (ICU)
19 7,5A Лампы заднего хода, блок управления блокировкой
20 7,5A Дневные ходовые огни, задний противотуманный свет
21 10A Правая фара (ближний свет)
22 10A Левая фара (ближний свет)
23 10A Блок управления подушками безопасности
24 7,5A Реле стеклоподъемников, люк, корректор света фар, омыватель фар
25 7,5A Блок кузовной электроники (ICU), блокировка селектора коробки передач, комбинация приборов
26 20A Передний стеклоочиститель и омыватель
27 10A ’96-’98: Прикуриватель
15A ’99-’00: Прикуриватель
28 10A ’96-’97: Аудиосистема
15A ’98: Аудиосистема
10A ’99-’00: Аудиосистема
29 7,5A Задние противотуманный свет, блок кузовной электроники (ICU)
30 7,5A Подсветка панели приборов
31 7,5A Реле блока управления двигателем (PGM-FI), блок управления двигателем (PCM/ECM), блок кузовной электроники (ICU)
32 7,5A Габаритные огни, освещение номерного знака
33 7,5A Блок управления блокировкой, блокировка селектора коробки передач, соленоид блокировки ключа, переключатель света фар
Реле
R1 Обогрев заднего стекла
R2 Стеклоподъемники
R3 Указатели поворота / аварийная сигнализация

За прикуриватель отвечает предохранитель номер 27.

Дополнительные элементы

Схема

Расположение дополнительных элементов

Обозначение

  1. Блок управления форсунками
  2. Блок управления круиз-контролем
  3. Реле форсунок
  4. Блок управления подсветкой панели приборов
  5. Реле стартера
  6. Реле звукового сигнала

Блоки под капотом

Расположение

Под капотом, в моторном отсеке с правой стороны расположены 2 блока с предохранителями и реле.

Схема

Расположение блоков под капотом

Расшифровка

  1. Блок предохранителей АБС
  2. Блок предохранителей и реле

Блок предохранителей АБС

Фото – пример

Фото блока под капотом

Схема

Схема блока АБС

Описание

61 40A ABS насос
62 20A ABS блок управления
63 7,5A ABS блок управления
Реле
R1 ABS насос

Блок предохранителей и реле

Он установлен рядом с аккумуляторной батареей.

расположение под капотом

Сверяйте обозначение элементов со своими схемами на крышке блока

Схема с крышки блока

Фотография

Блок предохранителей под капотом Хонда Цивик 6

Схема

Схема блока под капотом

Назначение

41 80/100А Главный предохранитель
42 40A Замок зажигания (BAT)
43 7,5A Освещение салона, диагностический разъем
44 20A GX: Реле блока управления двигателем (PGM-FI), блок управления форсунками (реле форсунок)
15A кроме GX: Реле блока управления двигателем (PGM-FI), блок управления форсунками (реле форсунок)
45
46 40A Стеклоподъемники (реле стеклоподъемников)
47 7,5A Аудиосистема, часы, блок управления двигателем – PCM (VBU), блок управления коробкой передач – TCM (’96-’98), панель управления отопителем, антенна, блок управления складыванием зеркал
48 30A Переключатель освещения, предохранитель: №33
49
50 30A Обогрев заднего стекла (реле обогрева заднего стекла)
51 20A Центральный замок (’99-’00), блок управления системой бесключевого доступа (’99-’00), люк
52 15A Звуковой сигнал, лампы стоп-сигнала
53 10A Аварийная сигнализация, реле указателей поворота и аварийной сигнализации
54 40A Противоугонная система
55 40A Отопитель (реле отопителя)
56 20A Вентилятор кондиционера (реле вентилятора кондиционера), муфта компрессора кондиционера (реле муфты компрессора кондиционера)
57 20A Вентилятор системы охлаждения (реле вентилятора системы охлаждения)
Реле
R1 Вентилятор кондиционера
R2 Муфта компрессора кондиционера
R3 Вентилятор системы охлаждения
R4 Отопитель
