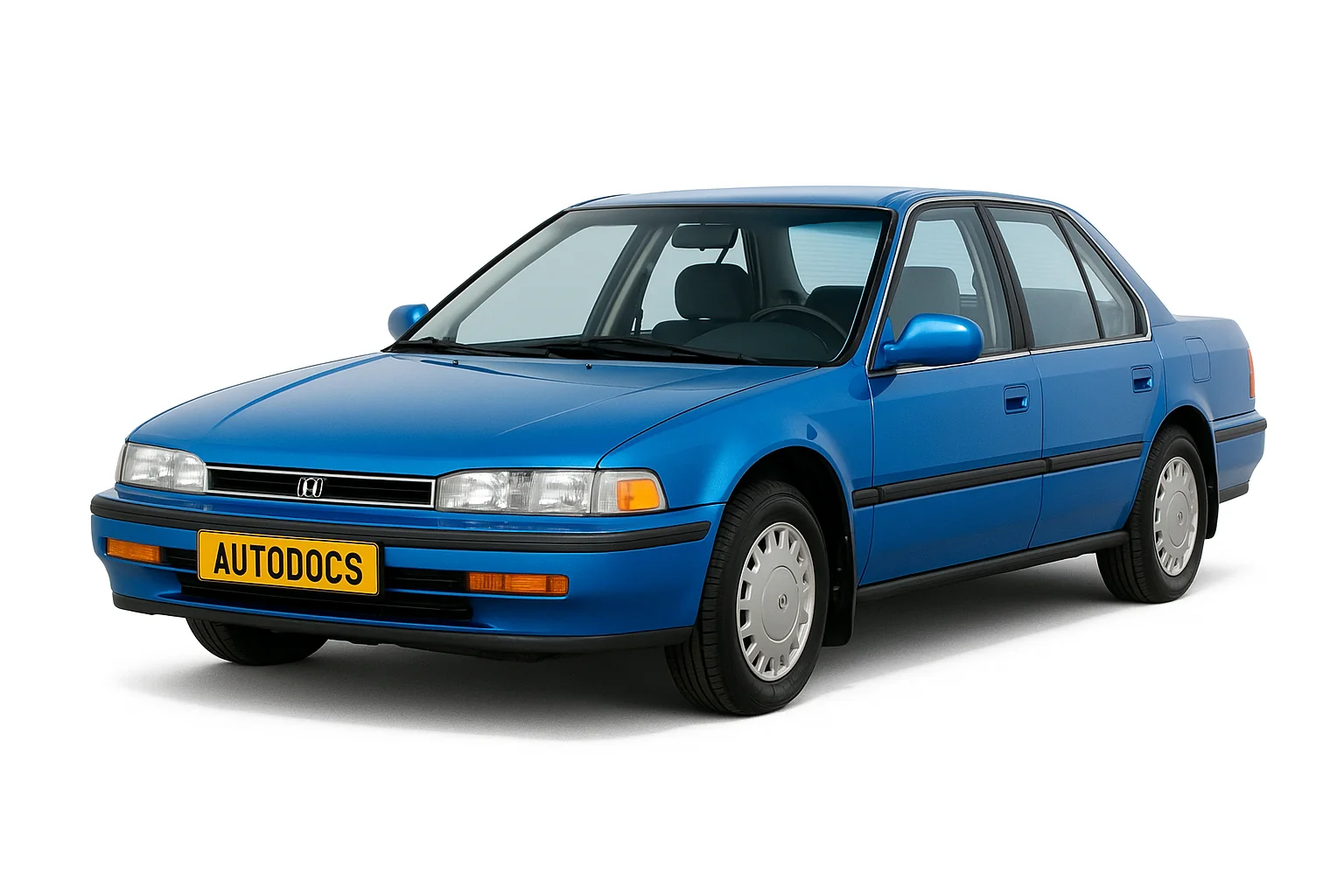

Honda Accord 4 поколения выпускался в 1989, 1990, 1991, 1992 и 1993 годах с бензиновыми двигателями 1,8 2,0 и 2,2 литра. В данной статье вы найдете описание предохранителей и реле Хонда Аккорд 4 со схемами блоков, фотографиями и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, региона поставки и уровня оснащения Вашего автомобиля.
Содержание
Блоки в салоне
Расположение
Общая схема расположения блоков
Описание
- Блок предохранителей и реле
- Блок управления/ таймер вентилятора системы охлаждения
- Диагностический разъем (DLC)
Блок предохранителей и реле
В салоне основной блок предохранителей и реле находится под панелью приборов, на стойке около левой ноги водителя и закрыт защитной крышкой.
Схема
Обозначение
| 1 | – |
| 2 | 10A Комбинация приборов, индикатор включенной передачи, соленоид блокировки селектора, индикатор подушек безопасности, лампы заднего хода, датчик скорости, реле указателей поворота, часы, автоматические ремни безопасности, блок кузовной электроники (ICU) |
| 3 | 15A Реле блока управления двигателем (PGM-FI), топливный насос, система выпуска отработавших газов, регулятор напряжения, таймер вентилятора системы охлаждения, индикатор заряда, блок управления коробкой передач, датчик электрической нагрузки (ELD), блок управления подушками двигателя, клапан холостого хода |
| 4 | 10A ’92-’93: Блок управления подушками безопасности |
| 5 | – |
| 6 | – |
| 7 | 7,5A Круиз-контроль, блок управления круиз-контролем |
| 8 | 7,5A ’90-’92: Люк |
| 10A ’93: Люк, омыватель заднего стекла, электропривод зеркал | |
| 9 | 30A Передний стеклоочиститель и омыватель |
| 10 | – |
| 11 | – |
| 12 | 7,5A Реле муфты компрессора кондиционера |
| 13 | 7,5A Таймер вентилятора системы охлаждения, панель управления отопителем, ABS, система рециркуляции воздуха |
| 14 | 7,5A Сигнал на стартер (автоматическая коробка передач), комбинация приборов |
| 15 | 7,5A Реле дневных ходовых огней |
| 16 | 10A Аудиосистема, прикуриватель |
| Реле | |
| R1 | Указатели поворота/ аварийная сигнализация |
| R2 | Отопитель |
| R3 | Обогрев заднего стекла |
| R4 | Люк (открытие) |
| R5 | Люк (закрытие) |
За работу прикуривателя отвечает предохранитель номер 16.
Дополнительные элементы
Схема
Назначение
- Реле звукового сигнала
- Реле прикуривателя
- Реле блока управления двигателем (PGM-FI)
Блоки под капотом
Расположение
Схема расположения блоков под капотом
Расшифровка
- Основной блок предохранителей и реле
- Дополнительный блок реле
Блок предохранителей и реле
Под капотом главный блок с предохранителями и реле находится с правой стороны.
Фото пример
Сверяйте назначение элементов со своими схемами на крышке блоков.
Приме схемы с крышки
Схема
Обозначение
| 15 | 100A ’90-’91: Главный предохранитель |
| 80A ’92-’93: Главный предохранитель | |
| 16 | 40A Седан, Купе: Реле обогрева заднего стекла |
| 30A Универсал: Реле обогрева заднего стекла | |
| 17 | 30A Реле отопителя |
| 18 | 50A Замок зажигания |
| 19 | 20A Левая фара |
| 20 | 20A Правая фара, индикатор дальнего света |
| 21 | 15A ’90-’91: Вентилятор системы охлаждения |
| 20A ’92-’93: Реле вентилятора системы охлаждения | |
| 22 | 30A ’90-’91: Блок управления автоматическими ремнями безопасности |
| 10A ’92-’93: Дневные ходовые огни | |
| 23 | 30A ’90-’91: Блок управления автоматическими ремнями безопасности |
| 10A ’93: Усилитель аудиосистемы | |
| 24 | 20A Задний правый стеклоподъемник |
| 25 | 20A Задний левый стеклоподъемник |
| 26 | 20A Передний правый стеклоподъемник |
| 27 | – |
| 28 | 20A Передний левый стеклоподъемник |
| 29 | 20A ’90-’91: Люк |
| 30A ’92-’93: Люк | |
| 30 | 20A Звуковой сигнал, лампы стоп-сигнала, соленоид блокировки ключа зажигания |
| 31 | – |
| 32 | 20A Центральный замок |
| 33 | 10A Реле блока управления двигателем (PGM-FI) |
| 34 | 15A Вентилятор кондиционера, таймер вентилятора системы охлаждения двигателя |
| 35 | 10A Указатели поворота и аварийная сигнализация |
| 36 | – |
| 37 | 15A Освещение салона, прикуриватель, антена, подсветка замка зажигания, блок кузовной электроники (ICU) |
| 38 | 15A Габаритные огни, освещение перчаточного ящика, освещение номерного знака, опциональный коннектор “C”, подсветка панели приборов, диммер подсветки, блок кузовной электроники (ICU) |
| 39 | 7,5A Блок управления двигателем (PGM-FI ECU), блок управления коробкой передач, аудиосистема, часы, автоматические ремни безопасности |
| Реле | |
| R1 | Фары |
| R2 | Стеклоподъемники |
| R3 | Диммер |
| R4 | Вентилятор системы охлаждения |
Блок реле
Схема
Назначение
- R1 – Муфта компрессора кондиционера
- R2 – Вентилятор кондиционера
