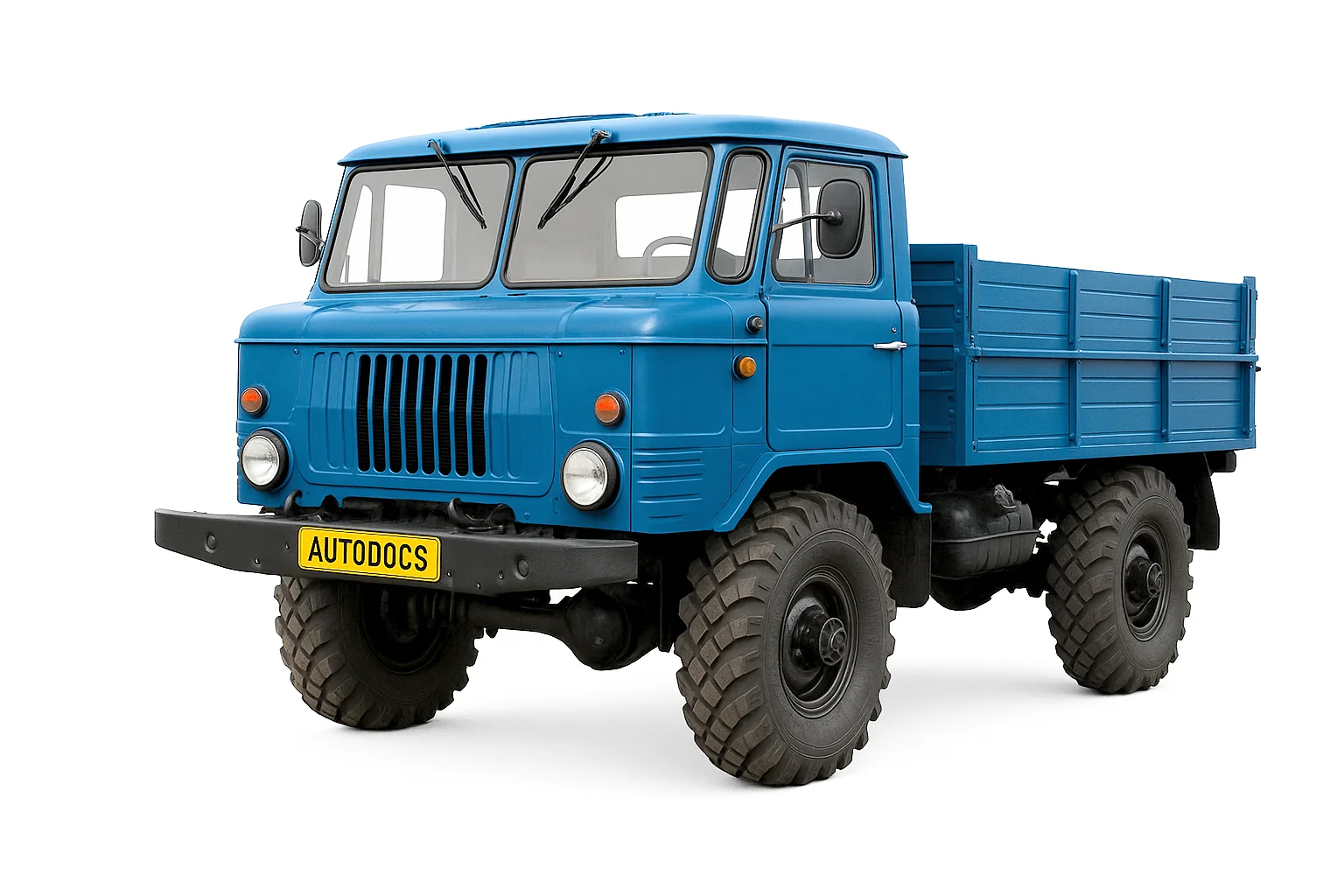

ГАЗ-66  в народе известен под названиями шишига, шишка, шишак выпускался с 1964 по 1999 год преимущественно с бензиновым двигателем ЗМЗ-513. В данном материале мы покажем электросхему, описание предохранителей и реле ГАЗ 66 и места их расположения.

Автомобиль производится в различных модификация и с различными изменениями. Нету одного общего описания на всех. Исполнение в вашем Газ 66 может отличаться от представленного. В случаях затруднения сверяйтесь с Вашей технической документацией.

Электросхема

Схема электро оборудования автомобиля Газ 66

скачать

Описание

1— подфарник; 2 — фара; 3 — соединительная панель; 4 — сигнал; 5 – включатель сигнал; 6 – генератор; 7 – реле-регулятор; 8 – датчик температуры охлаждающей жидкости; 9 – контрольная лампа температуры охлаждающей жидкости в радиаторе; 10 – контрольная лампа зарядка; 11 – контрольная лампа указателей поворота; 12 – контрольная лампа давления масла; 13 – указатель температуры охлаждающей жидкости; 14 – включатель электродвигателя отопителя; 15 – электродвигатель отопителя; 16 – лампа освещения щитка приборов; 17 – включатель плафона кабины; 18 – плафон кабины; 19 – датчик давления масла; 20 – датчик температуры охлаждающей жидкости; 21 – свеча подогревателя; 22 – катушка зажигания; 23 – свеча зажигания; 24 – гасящее сопротивление; 25 – распределитель; 26 – датчик правого топливного бака; 27 – задний фонарь; 28 – включателя зуммера; 29 – включатель плафона кузова; 30 – плафон кузова; 31 – соединитель проводов; 32 – штепсельная розетка прицепа; 33 – датчик левого топливного бака; 34 – выключатель массы; 35 – аккумуляторная батарея; 36 – электромагнитный клапан; 37 – кнопочный предохранитель подогревателя; 38 – контрольная спираль; 39 – включатель свечи; 40 – переключатель электродвигателя подогревателя; 41 – электродвигатель подогревателя; 42 – стартер; 43 – зуммер; 44 – ножной переключатель света; 45 – контрольная лампа дальнего света; 46 – центральный переключатель света; 47 – переключатель датчиков топливных баков; 48 – включатель поворотной фары; 49 – включатель зажигания и стартера; 50 – включатель света «Стоп»; 51 – переключатель указателей поворота; 52 – прерыватель; 53 – штепсельная розетка переносной лампы; 54 – кнопочный предохранитель; 55 – дополнительное реле стартера; 56 – поворотная фара; 57 – указатель топлива; 58 – подкапотная лампа; 59 – электродвигатель стеклоочистителя; 60 – переключатель электродвигателя стеклоочистителя.

Предохранители

На левой стойке передка автомобиля стоят три кнопочных термобиметаллических предохранителя:

1. Верхний ПР315 на 15 ампер в цепях приборов, электродвигателей отопителя кабины и электродвигателя омывателя ветрового стекла.
2. Средний ПР310 на 10 ампер в цепях стеклоочистителя,, звукового сигнала и штепсельной розетки переносной лампы.
3. Нижний ПР2Б на 20 ампер в цепи освещения.

В цепи указателей поворота и аварийной сигнализации установлены два плавких предохранителя ПР119 на 6 А, которые расположены под панелью приборов. Применение других плавких; вставок не допускается.

В цепях управления подогревателем, освещения плафона кузова и зуммера установлен предохранитель ПР2Б на 20 А, который находится в корпусе пульта подогревателя. На стеклоочистителе имеется свой термобиметаллический предохранитель вибрационного типа.

Если система, которую предохранитель защищает, исправна, то через предохранитель протекает ток нормальной силы и его контакты постоянно замкнуты. Как только сила тока в цепи превысит расчетную величину (например, при коротком замыкании), биметаллическая пластина сильно нагреется и резко выгнется по сфере в обратную сторону, контакты разомкнутся и ток прекратится. Для включения предохранителя имеется возвратная кнопка, при нажатии на которую биметаллическая пластина займет первоначальное положение, контакты вновь замкнутся и ток в цепи восстановится.

Если неисправность в цепи не устранена, то предохранитель вновь выключится. Включают предохранитель только после устранения неисправности в цепи. Неисправный предохранитель заменяют. Исправный предохранитель должен выключать цепь при перегрузке в 150% от номинального тока предохранителя за время не более 30 с.

Для защиты от перегрузок и коротких замыканий электродвигателя стеклоочистителя применяется термобиметаллический предохранитель непрерывного действия. Работа предохранителя сопровождается характерными щелчками. Предохранитель должен выключать цепь при токе 10 А за время не более 30 с.

Для отключения аккумуляторной батареи от сети применяется специальный выключатель типа ВК318-Б.
