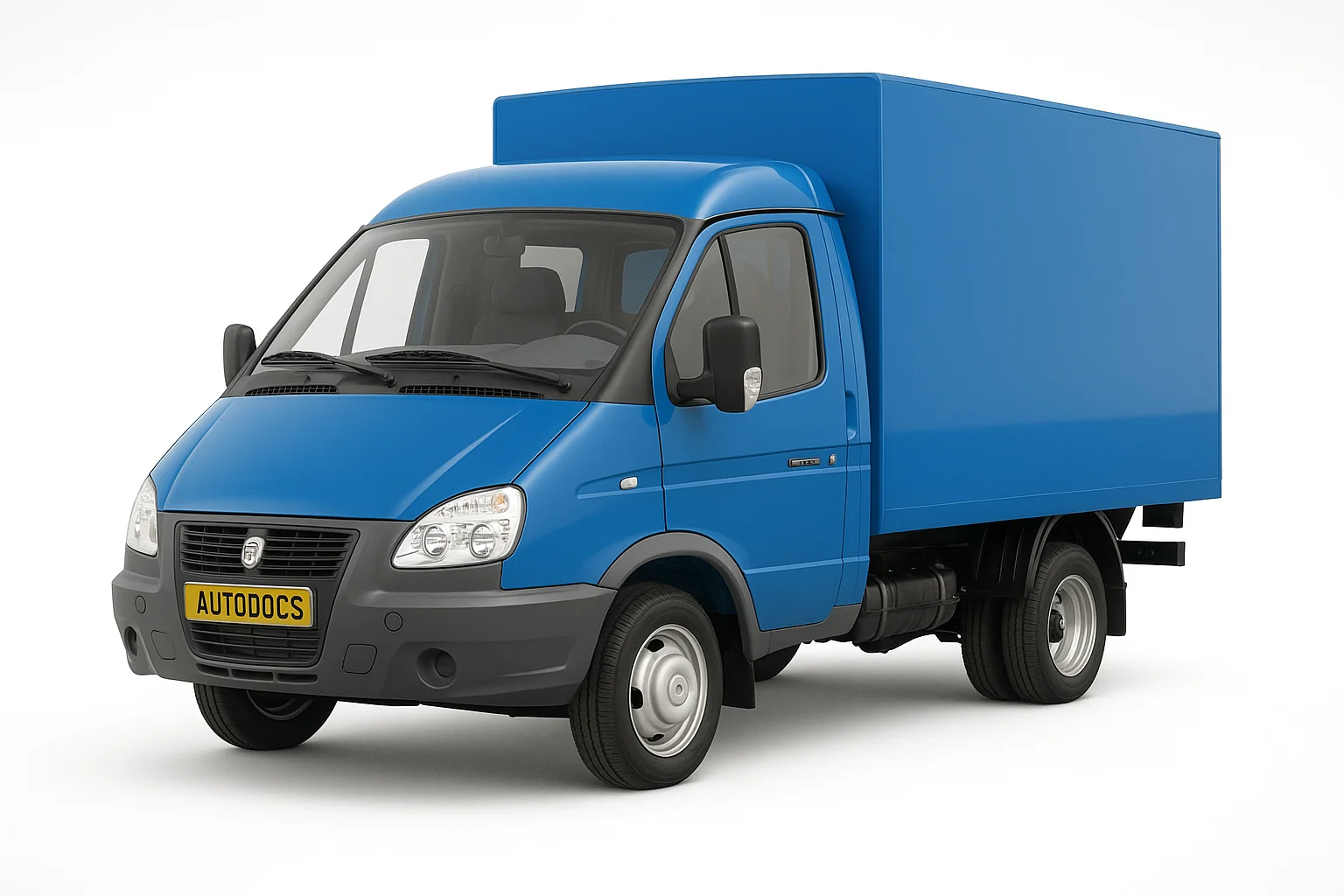

Газель – общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. После этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302.
В зависимости от года выпуска возможно различное исполнение блока предохранителей (старого и нового образца).
Содержание
Блок в салоне
Он находится под панелью с левой стороны, за защитной крышкой.
Блок старого образца
| № | A | Описание верхнего блока |
|---|---|---|
| 1 | 16 | Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений) |
| 2 | 8 | Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей) |
| 3 | 8 | Указатели поворота |
| 4 | 8 | Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики |
| 5 | 8 | Аварийная сигнализация |
| 6 | 8 | Зуммер и плафон освещения бортовой платформы, сигнала торможения |
| 7 | 8 | Радиооборудование, дистанционный выключатель аккумуляторной батареи, |
| 8 | 8 | Электродвигатели стеклоочистителя и омывателя ветрового стекла |
| 9 | 16 | Прикуриватель, звуковой сигнал, розетки переносной лампы |
| 10 | 16 | Резерв |
| Описание нижнего блока | ||
| 1 | 16 | Противотуманные фары |
| 2 | 8 | Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки |
| 3 | 8 | Подсветка комбинации приборов |
| 4 | 8 | Задние противотуманные фонари |
| 5 | 8 | Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света |
| 6 | 8 | Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар |
| 7 | 8 | Левая фара (ближний свет), электро корректор фар |
| 8 | 8 | Правая фара (ближний свет), электро корректор фар |
| 9 | 16 | Левая фара (дальний свет), контрольная лампа дальнего света фар |
| 10 | 16 | Правая фара (дальний свет) |
За прикуриватель отвечает предохранитель номер 9 на 16А.
Блок нового образца
| № | A | Обозначение верхнего блока |
|---|---|---|
| 1 | 25 | Система управления двигателем (ЗМЗ-40522, УМЗ-4216) |
| 2 | 15 | Аварийная световая сигнализация |
| 3 | 15 | Выключатель «массы» (на автобусах), магнитола |
| 4 | 10 | Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса |
| 5 | 10 | Реле фар, АБС (для автобусов) |
| 6 | 10 | Сигналы торможения |
| 7 | 20 | Звуковые сигналы, прикуриватель |
| 8 | 20 | Электродвигатель отопителя, электронасос дополнительного отопителя |
| 9 | 15 | Электродвигатель дополнительного отопителя |
| 10 | 10 | Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя |
| 11 | 5 | Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216) |
| 12 | 15 | Система управления двигателем и топливный насос |
| 13 | 10 | Указатели поворота |
| Описание нижнего блока | ||
| 1 | 25 | Резерв |
| 2 | 15 | Дальний свет правой фары, сигнализатор дальнего света |
| 3 | 15 | Дальний свет левой фары |
| 4 | 10 | Ближний свет правой фары |
| 5 | 10 | Ближний свет левой фары |
| 6 | 10 | Противотуманные фонари, сигнализатор противотуманных фонарей |
| 7 | 20 | Резерв |
| 8 | 20 | Резерв |
| 9 | 15 | Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса |
| 10 | 10 | Подсветка приборов, переключателей и прикуривателя |
| 11 | 5 | Резерв |
| 12 | 15 | Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика |
| 13 | 10 | Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака |
За работу прикуривателя отвечает предохранитель номер 7 на 20А.
Отдельно под панелью приборов с левой стороны установлено реле – прерыватель указателей поворота.
Блоки под капотом
Блок предохранителей
Находится справа, около аккумулятора и состоит из плавких вставок.
| № | A | Автомобили с ABS (БПР-4) |
|---|---|---|
| 1 | 60 | Световая цепь и плюсовая цепь генератора |
| 2 | 40 | АБС |
| 3 | 25 | АБС |
| 4 | 60 | Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера |
| Автомобили без ABS (БПР-2) | ||
| 1 | 90 | Световая цепь и плюсовая цепь генератора |
| 2 | 60 | Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера |
Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.
Блок с реле
| № | Обозначение |
|---|---|
| 1 | Главное реле |
| 2 | Реле электромагнитной муфты включения вентилятора системы охлаждения |
| 3 | Реле топливного насоса |
| 4 | Реле стартера |
Отдельно, над расширительным бочком, крепится реле стеклоочистителя.
Электро щиток
Старого образца
| № | Обозначение |
|---|---|
| 651.3747 | Реле стартера 651.3747 |
| Б116.3705 | Катушка зажигания Б116 |
| 1412-3733 | Блок управления ЭПХХ 1412.3733 |
| 13.3734-01 | Коммутатор транзисторный 13.3734-01 |
| 13.3702-01 | Регулятор напряжения 13.3702-01 |
| 1902.3741 | Клапан электромагнитный (1902.3741000) |
Нового образца
Подойдет для двигатель Chrysler 2,4 L DОНС
| № | Назначение элементов |
|---|---|
| 15 | Реле 85.3747 |
| 16 | Реле осушителя 90.3747-10 |
| 17 | Реле 113.3747-10 |
| 19 | Блок управления МИКАС 11СR |
Электросхема Газель 3302
Больше информации про электрические цепи и их соединения в Газели 3302 можете узнать изучив данную схему.
