ГАЗ 53 – среднетоннажный грузовой автомобиль выпускавшийся с 1961 по 1993 год в различных модификациях. В данной статье вы найдете общую электрическую схему соединений с подробным описанием элементов и назначением предохранителей и реле Газ 53.
Электросхема
Схема электрооборудования
Описание
- Сигнал в сборе С311,
- Пучок проводов № 2 в сборе,
- Генератор Г250-Г1,
- Датчик контрольной лампы перегрева охлаждающей жидкости в радиаторе ТМ104-Т,
- Датчик указателя температуры воды в двигателе в сборе ТМ100,
- Свеча зажигания в сборе,
- Фара ФГ122-Б,
- Подфарник и указатель поворотов в сборе ПФ101-Б,
- Провод от соединительной панели к подфарникам в сборе,
- Провод от соединительной панели к повторителю,
- Распределитель зажигания в сборе Р133,
- Катушка зажигания в сборе Б114-Б,
- Провод от соединительной панели к реле стартера,
- Стартер в сборе СТ230А,
- Провод от аккумуляторной батареи к стартеру в сборе,
- Панель соединительная проводов на щитке передка в сборе ПС4-А2 (двухклеммная),
- Пучок проводов № 1 в сборе,
- Коммутатор транзисторный в сборе ТК102,
- Электродвигатель,
- Батарея аккумуляторная (53А-3703011-02),
- Провод соединения аккумуляторной батареи с полом кабины,
- Фонарь задний ФП101 левый в сборе (сигнал «стоп», указатель поворота, освещение номерного знака, отражатель света),
- Пучок проводов по раме в сборе,
- Плафон в сборе ПК2-Б,
- Провод кнопки звукового сигнала в сборе,
- Датчик указателя уровня топлива в сборе БМ120-А,
- Провод к плафону и к датчику уровня топлива в сборе,
- Розетка прицепа штепсельная в сборе ПС300А-100,
- Переключатель указателей поворотов в сборе П105А,
- Выключатель плафона (51-3806030-Б1),
- Провод соединения штепсельной розетки переносной лампы с кабиной в сборе,
- Штепсельная розетка переносной лампы в сборе (51-3715020-А),
- Панель соединительная проводов на щитке передка в сборе ПС5 (пятиклеммная),
- Переключатель света ножной в сборе (51-3710010-А),
- Панель соединительная четырехклеммовая,
- Прерыватель указателей поворотов в сборе РС57,
- Реле-регулятор в сборе РР362-Э,
- Подогреватель в сборе,
- Выключатель света сигнала «стоп» гидравлический ВК12-Б,
- Датчик аварийного давления масла в двигателе в сборе ММ111А,
- Датчик давления масла в двигателе ММ358,
- Повторитель указателей поворота УП101,
- Патрон контрольной лампы включения указателей поворота ПП107,
- Реле включения стартера в сборе,
- Провод в сборе,
- Фонарь освещения под капотом в сборе ПД308-А,
- Электровентилятор пускового подогревателя в сборе,
- Пульт управления пусковым подогревателем,
- Сопротивление добавочное в сборе,
- Пучок проводов для транзисторного зажигания,
- Электродвигатель обдува ветрового стекла в сборе МЭ211,
- Провод соединения корпуса электродвигателя отопителя с кабиной в сборе,
- Переключатель стеклоочистителя в сборе,
- Переключатель мотора вентилятора отопления в сборе П119-Б,
- Предохранитель термобиметаллический цепей приборов и указателей поворотов в сборе ПР315,
- Щиток приборов в сборе КП120.
Предохранители и реле
В системе электрооборудования автомобиля применяются термобиметаллические предохранители двух типов: с возвратной кнопкой и непрерывного действия. Термобиметаллические предохранители с возвратной кнопкой расположены на нижней отбортовке панели приборов слева и справа от рулевой колонки.
Предохранители защищают следующие цепи:
- левый типа ПР315 на 15 А — цепи приборов, электродвигателя отопителя, указателей поворота и звукового сигнала.
- правый типа ПР2-Б на 20 А — цепи освещения.
- На пульте управления предпусковым подогревателем установлен предохранитель типа ПР2-Б, который защищает цепи подогревателя.

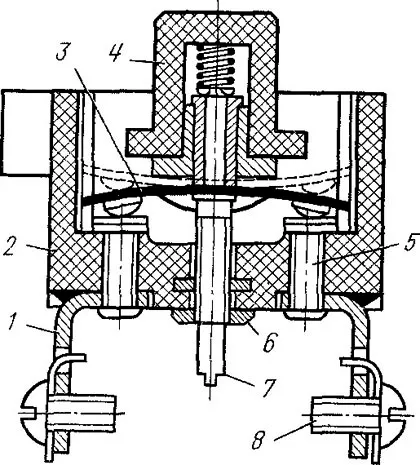

Устройство термобиметаллического предохранителя с возвратной кнопкой
Обозначение
- вывод;
- корпус;
- биметаллическая пластина;
- возвратная кнопка;
- контакт;
- гайка;
- центральный регулировочный винт;
- винт.
Для включения предохранителя имеется возвратная кнопка 4, при нажатии на которую биметаллическая пластина займет первоначальное положение, контакты вновь замкнутся, и ток в цепи восстановится.
Если замыкание в цепи не устранено, то предохранитель вновь выключается.

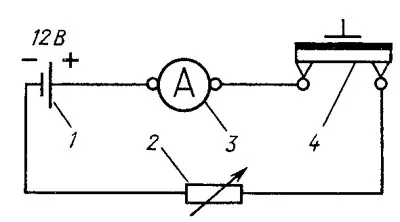

Термобиметаллический предохранитель непрерывного действия автомобиля ГАЗ-53-12
Предохранитель служит для защиты от перегрузок и коротких замыканий электродвигателя стеклоочистителя.
Биметаллическая пластина одним концом закреплена на одном выводе, а на другом конце имеет контакт, который соединяется с контактом, установленным на втором выводе. Ток к электродвигателю проходит через биметаллическую пластину.
