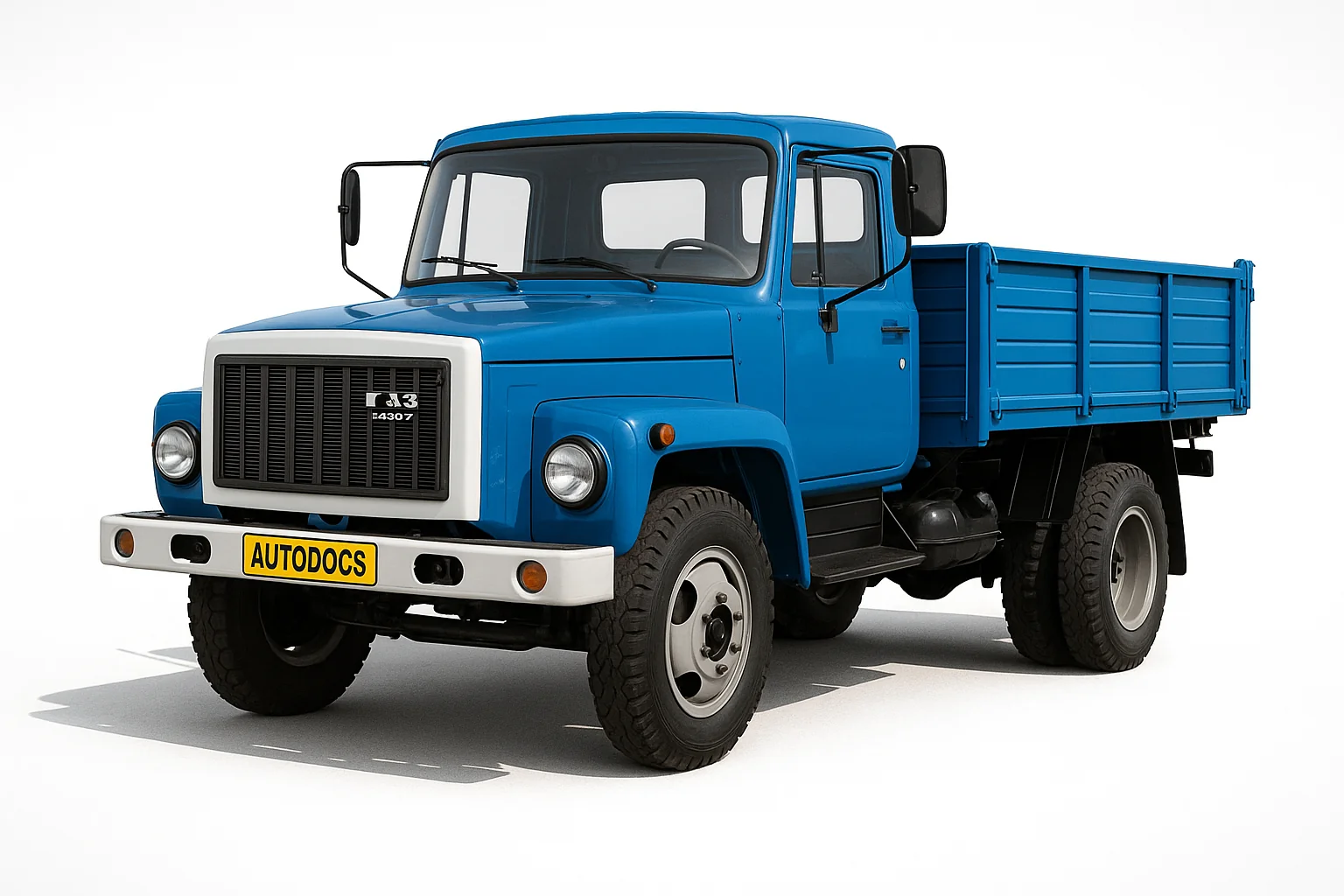

ГАЗ-3307 ГАЗ-3308 ГАЗ-3309 серия среднетоннажных грузовых автомобилей выпускавшихся с 1989 по 2020 год в различных модификациях и с различными изменениями как с дизельными, так и бензиновыми двигателями. В данной статье мы покажем описание предохранителей и реле Газ 3307 3308 3309 со схемами блоков и местами их расположения.
Содержание
Блоки в салоне
Блок предохранителей
Он находится в центре приборной панели за защитной крышкой и бывает двух варианта исполнения (плоские и цилиндрические предохранители).
Вариант 1
Схема
Описание
Верхний блок
| 1 | 16А Резервный |
| 2 | 8А Подкапотного фонаря, плафона освещения кабины |
| 3 | 8А Освещения приборов, подсветки выключателей |
| 4 | 8А Заднего противотуманного фонаря |
| 5 | 8А Правого переднего и заднего габаритного света, сигнализатора габаритного света |
| 6 | 8А Левого переднего и заднего габаритного света, сигнализатора габаритного света |
| 7 | 8А Ближнего света левой фары |
| 8 | 8А Ближнего света правой фары |
| 9 | 16А Дальнего света левой фары, сигнализатора дальнего света |
| 10 | 16А Дальнего света правой фары |
Нижний блок
| 1 | 16А Резервный |
| 2 | 8А Аварийной сигнализации |
| 3 | 8А Указателей поворотов |
| 4 | 8А Резервный (ГАЗ-3309), блока управления МСУД (ГАЗ-3307) |
| 5 | 8А Звукового сигнала, розетки переносной лампы |
| 6 | 8А Сигнала торможения |
| 7 | 8А Резервный |
| 8 | 8А Стеклоочистителя, стеклоомывателя |
| 9 | 16А Фонаря заднего хода, реле стеклоочистителя |
| 10 | 16А Отопителя, приборов, сигнализаторов |
Вариант 2
Схема
Обозначение
Верхний блок
| 1 | 25А Резервный |
| 2 | 15А Аварийной сигнализации |
| 3 | 15А Отопителя, зуммера падения давления воздуха в тормозах |
| 4 | 10А Стеклоочистителя, стеклоомывателя |
| 5 | 10А Резервный |
| 6 | 10А Сигнала торможения, реле |
| 7 | 20А Звукового сигнала, реле, розетки переносной лампы |
| 8 | 5А Тахографа («+» АКБ) |
| 9 | 10А Реле стеклоочистителя, света заднего хода |
| 10 | 10А Сигнализаторов, приборов, тахографа («15») |
| 11 | 5А Резервный |
| 12 | 15А Реле нагревателя топлива |
| 13 | 15А Указателей поворотов |
Нижний блок
| 1 | 25А Резервный или предпускового подогревателя |
| 2 | 15А Дальнего света правой фары |
| 3 | 15А Дальнего света левой фары, сигнализатора дальнего света |
| 4 | 10А Ближнего света правой фары |
| 5 | 10А Ближнего света левой фары |
| 6 | 10А Противотуманных фонарей, реле |
| 7 | 20А Резервный или предпускового подогревателя |
| 8 | 5А Блок системы управления двигателем («50») |
| 9 | 10А Подкапотной лампы, плафонов кабины и платформы, колодки диагностики системы управления двигателем |
| 10 | 10А Подсветки приборов и выключателей |
| 11 | 5А Блок системы управления двигателем («15») |
| 12 | 15А Габаритных огней правого борта, корректора фар |
| 13 | 15А Габаритных огней левого борта, сигнализатора габаритного света, контурных фонарей на крыше кабины |
Отдельно могут устанавливаться:
- Предохранитель цепи управления подогревателем на 20 ампер установлен в корпусе пульта управления подогревателем.
- На стеклоочистителе имеется дополнительно термобиметаллический предохранитель вибрационного типа.
Блок реле
Данный блок расположен у левой ноги водителя, за пластиковой защитой. Его исполнение и количество элементов может быть различным.
Общая схема
Расшифровка
- Реле зажигания
- Реле блокировки стартера
- Электрооборудование предпускового подогревателя
- Резерв
- Реле звукового сигнала
- Реле стеклоочистителя (отдельно, немногим правее диагностического разъёма)
Блоки под капотом
Блок предохранителей
Запасные предохранители находятся в крышке блока предохранителей.
Вариант 1
На кронштейне крепления бачка ГУР установлен блок предохранителей из четырёх плавких предохранителей на 60А, 30А, 60А и 30А.
Крайний предохранитель на 60А защищает цепь штифтовых свечей накаливания. Предохранитель на 30А защищает световую цепь автомобиля. Второй предохранитель на 60А защищает все цепи автомобиля, кроме цепи стартера. Крайний предохранитель на 30А защищает цепь блока управления двигателем.
Вариант 2
Справа на панели боковины капота установлен блок предохранителей из четырёх плавких предохранителей на 30А, 40А, 90А и 125А.
Предохранитель на 30А защищает цепь блока управления двигателем. Предохранитель на 40А защищает световую цепь автомобиля. Предохранитель на 90А защищает общую плюсовую цепь автомобиля. Предохранитель на 125А защищает цепь нагревателя воздуха.
Блок реле
Крепится на специальном считке и тут могут находится реле управления двигателем и свечей.
Частые вопросы: предохранители и реле ГАЗ 3307 3308 3309 –
Где находится блок предохранителей на ГАЗ 3307 3308 3309 –?
Где искать блоки на ГАЗ 3307 3308 3309 –: 8А Подкапотного фонаря, плафона освещения кабины. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за стеклоочистители на ГАЗ 3307 3308 3309 –?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на ГАЗ 3307 3308 3309 –?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей ГАЗ 3307 3308 3309 –?
Схема и таблица предохранителей ГАЗ 3307 3308 3309 – — на этой странице: Блоки в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на ГАЗ 3307 3308 3309 –?
На ГАЗ 3307 3308 3309 – обычно два блока: салонный и подкапотный, как указано в разделе «Блоки в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
Можно ли ставить предохранитель большего номинала на ГАЗ 3307 3308 3309 –?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку ГАЗ 3307 3308 3309 – и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на ГАЗ 3307 3308 3309 –?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на ГАЗ 3307 3308 3309 –?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
