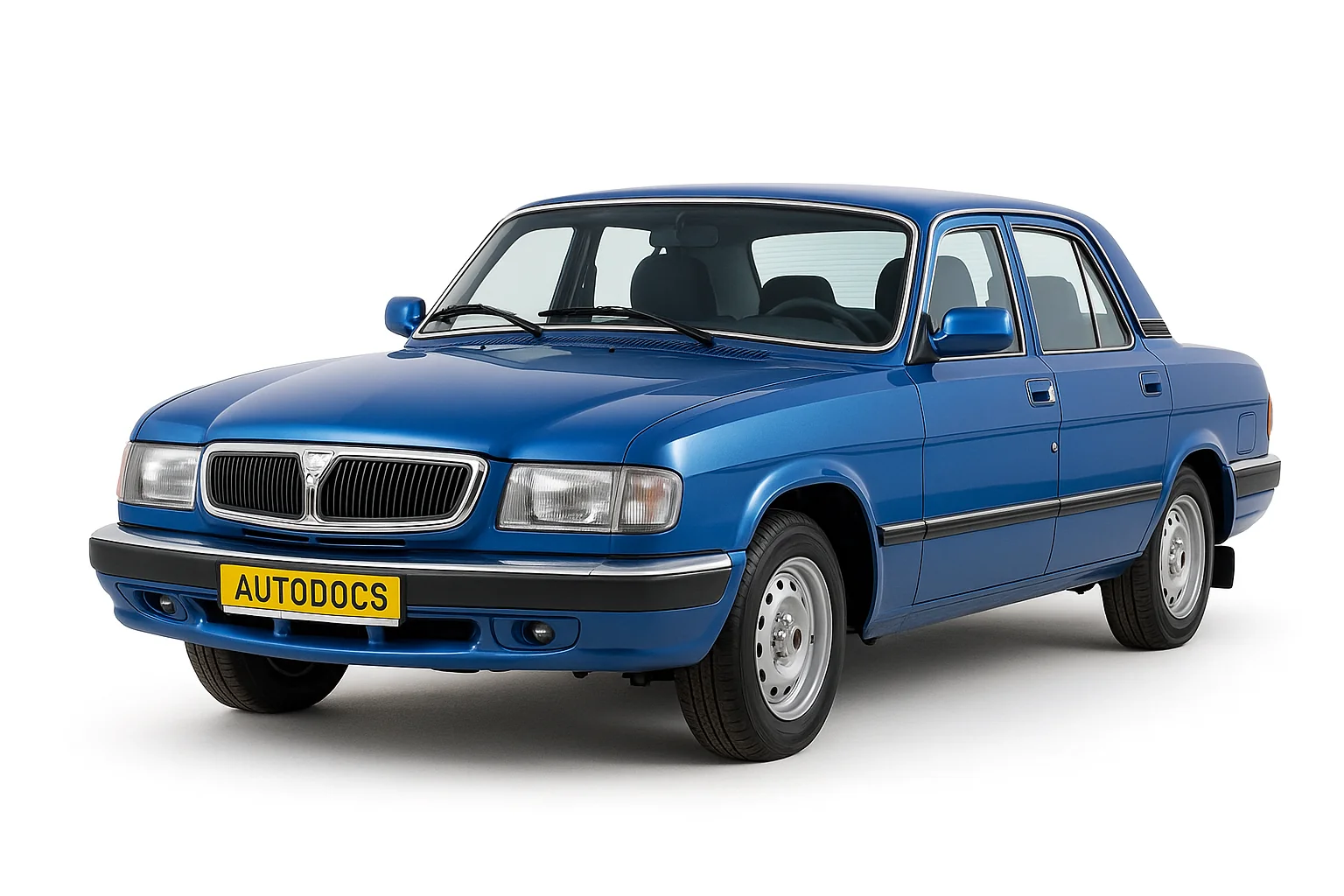

Газ 3110 «Волга» — российский автомобиль среднего класса выпускавшийся в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году. В данной статье мы покажем описание блоков предохранителей и реле Газ 3110, их места расположения и схемы. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим к ознакомлению электросхему автомобиля ГАЗ-3110.
Блок предохранителей
Основной блок предохранителей находится в салоне, над бардачком и состоит из двух частей. Для доступа к ним надо сдвинуть защитную полосу.
Фото – схема
Описание
Левый блок
|
1
|
25А Резерв |
|
2
|
15А Правая фара (дальний свет) |
|
3
|
15А Левая фара (дальний свет), контрольная лампа включения дальнего света фар |
|
4
|
10А Правая фара (ближний свет), электро корректор |
|
5
|
10А Левая фара (ближний свет) |
|
6
|
10А Реле электро вентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол |
|
7
|
20А Резерв |
|
8
|
20А Прикуриватель, звуковые сигналы, реле звуковых сигналов |
|
9
|
15А Задние противотуманные фонари |
|
10
|
10А Радиоприемник |
|
11
|
5А Блок системы управления двигателем |
|
12
|
15А Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа |
|
13
|
10А Стеклоочиститель, реле омывателей фар |
За прикуриватель отвечает предохранитель номер 8 на 20А.
Правый блок
|
1
|
25А Передние противотуманные фары, задние противотуманные фонари |
|
2
|
15А Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель |
|
3
|
15А Фонари заднего хода, приборы, датчик спидометра |
|
4
|
10А Лампа стоп – сигнала, розетка переносной лампы |
|
5
|
10А Контрольная лампа аварийной сигнализации |
|
6
|
10А Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней |
|
7
|
20А Обогрев заднего стекла, плафоны, фара-искатель |
|
8
|
20А Резерв |
|
9
|
15А Электрический бензонасос (двигатель ЗМЗ-4062) |
|
10
|
10А Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021) |
|
11
|
5А Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота |
|
12
|
15А Обогрев сидений |
|
13
|
10А Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака |
Блок реле
В салоне, под панелью, возле левой ноги водителя, на стенку крепится блок реле. В зависимости от комплектации и года выпуска, возможно различное расположение элементов.
Тут могу находится:
- реле обогрева заднего стекла
- реле дальнего света фар
- реле ближнего света фар
- реле стеклоочистителя
- реле электродвигателя отопителя
- реле звуковых сигналов
- реле противотуманных фар
- реле указателей поворотов.
Дополнительный блок
Под капотом газ 3110 на левом брызговике установлен дополнительный блок из двух плавких предохранителей:
- предохранитель на 30А защищает цепь электровентилятора охлаждения двигателя;
- предохранитель на 60А защищает все цепи, кроме цепи стартера.
Для доступа надо снять крышку блока.
А рядом с ним находятся некоторые реле, например зажигания и электро вентилятора.
Электросхема Газ 3110
Больше информации про электрооборудование ГАЗ-3110 с двигателем ЗМЗ-402 можете узнать в данной электросхеме, а описание к ней тут.
