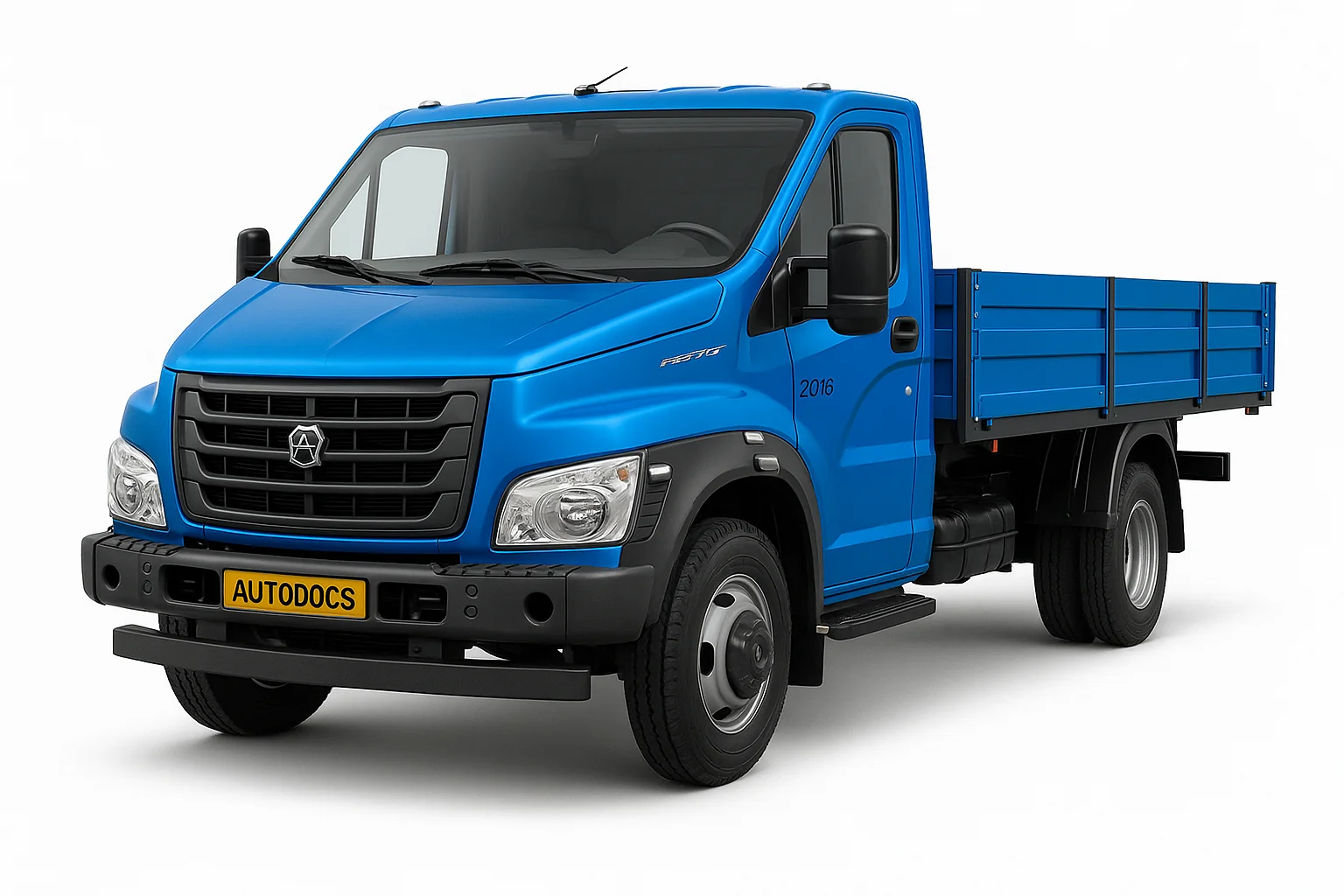

Газон Некст (GAZon Next) – среднетоннажный грузовой автомобиль пятого поколения (NEXT) с заводским обозначением модификаций C41/С42/C47 выпускавшийся в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и по настоящее время преимущественно с дизельными двигателями. В данной публикации мы покажем описание предохранителей и реле Газон Некст со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле в блоках может отличатся от описанного и зависит от года выпуска, модификации и комплектации Вашего Газон Некст.
Блок в салоне
Он находится внизу панели приборов под рулевой колонкой за защитной крышкой.
Схема
Описание предохранителей
| 1 | 7,5А Дневные ходовые огни |
| 2 | 5А Задние противотуманные огни |
| 3 | 10А Указатели поворота |
| 4 | 7,5А Датчик скорости, комбинация приборов, центральный замок, пульт и электрокран отопителя, тахограф (“15/1”) |
| 5 | 5А Система управления двигателем (“15/1”) |
| 6 | 5А Анти блокировочная система тормозов ABS |
| 7 | 20А Прикуриватель, розетка |
| 8 | 15А Центральный замок, магнитола (+ 12В) |
| 9 | 15А Модуль управления светотехникой (+12В) |
| 10 | 10А Внутреннее освещение |
| 11 | 10А Аварийная световая сигнализация |
| 12 | 7,5А Колодка диагностики, комбинация приборов, тахограф, пульт предпускового подогревателя (+12В) |
| 13 | 20А Стеклоочиститель, стеклоомыватель |
| 14 | Резерв |
| 15 | 10А Реле стартера двигателя Cummins или системауправления двигателем ЯМЗ |
| 16 | 25А Стеклоподъемники |
| 17 | 10А Обогрев зеркал |
| 18 | 10А Обогрев сиденья водителя |
| 19 | 15А Дополнительный отопитель |
| 20 | Резерв («15/2», max 10А) |
| 21 | Резерв |
| 22 | 20А Звуковые сигналы, розетка второго ряда сидений |
| 23 | Резерв (+12В, max 15А) |
| 24 | 10А Осушитель воздуха тормозов |
За прикуриватель отвечает предохранитель номер 7 на 20А.
Расшифровка реле
| К1 | Реле разгрузки замка |
| К2 | Реле отопителя |
| К3 | Реле стеклоочистителя |
| К4 | Реле звуковых сигналов |
| К5 | Реле включения догревателя |
| К6 | Реле осушителя воздуха тормозов |
Отдельно, вне блока, находится реле аварийной сигнализации и указателей поворотов (в верхней части рулевой реки за клавишей включения).
Блоки под капотом
Основной блок
Данный блок крепится на щитке передка подкапотного пространства и закрыт защитной крышкой.
Схема
Назначение предохранителей
| F1 | 15А Противотуманные фары |
| F2 | 10А Сигналы торможения |
| F3 | 20А Резерв |
| F4 | 10А Резерв |
| F5 | 25А Предпусковой подогреватель |
| F6 | 25А Резерв |
| F7 | 15А Анти блокировочная система тормозов ABS |
| F8 | 15A Электро вентилятор кондиционера |
| F9 | 10A Ближний свет, корректор (левая фара) |
| F10 | 10A Ближний свет, корректор (правая фара) |
| F11 | 10A Дальний свет (левая фара) |
| F12 | 10A Дальний свет (правая фара) |
| F13 | 10A Габаритный свет (левый борт) |
| F14 | 10A Габаритный свет (правый борт) |
| F15 | 10A Свет заднего хода |
| F16 | 10A Компрессор кондиционера |
| F17 | 40A Отопитель |
| F18 | 40A Нагреватель топлива |
| F19 | 40A Выключатель приборов и стартера |
Обозначение реле
| К1 | Реле стартера |
| К2 | Реле нагревателя топлива |
| К3 | Реле укладки щеток стеклоочистителя |
| К4 | Реле компрессора кондиционера |
| К5 | Реле ближнего света фар |
| К6 | Реле дальнего света фар |
| К7 | Реле противотуманных фар |
| К8 | Реле блокировки стартера двигателя Cummins |
| К9 | Реле электро вентилятора кондиционера |
Дополнительный блок
Главный блок силовых предохранителей находится под капотом на правой боковой панели и состоит из плавких вставок высокой мощности.
Схема
Описание схемы
- 125А Нагреватель воздуха двигателя
- 90А Общая плюсовая цепь автомобиля
- 40А Резерв
- 30А Система управления двигателем
