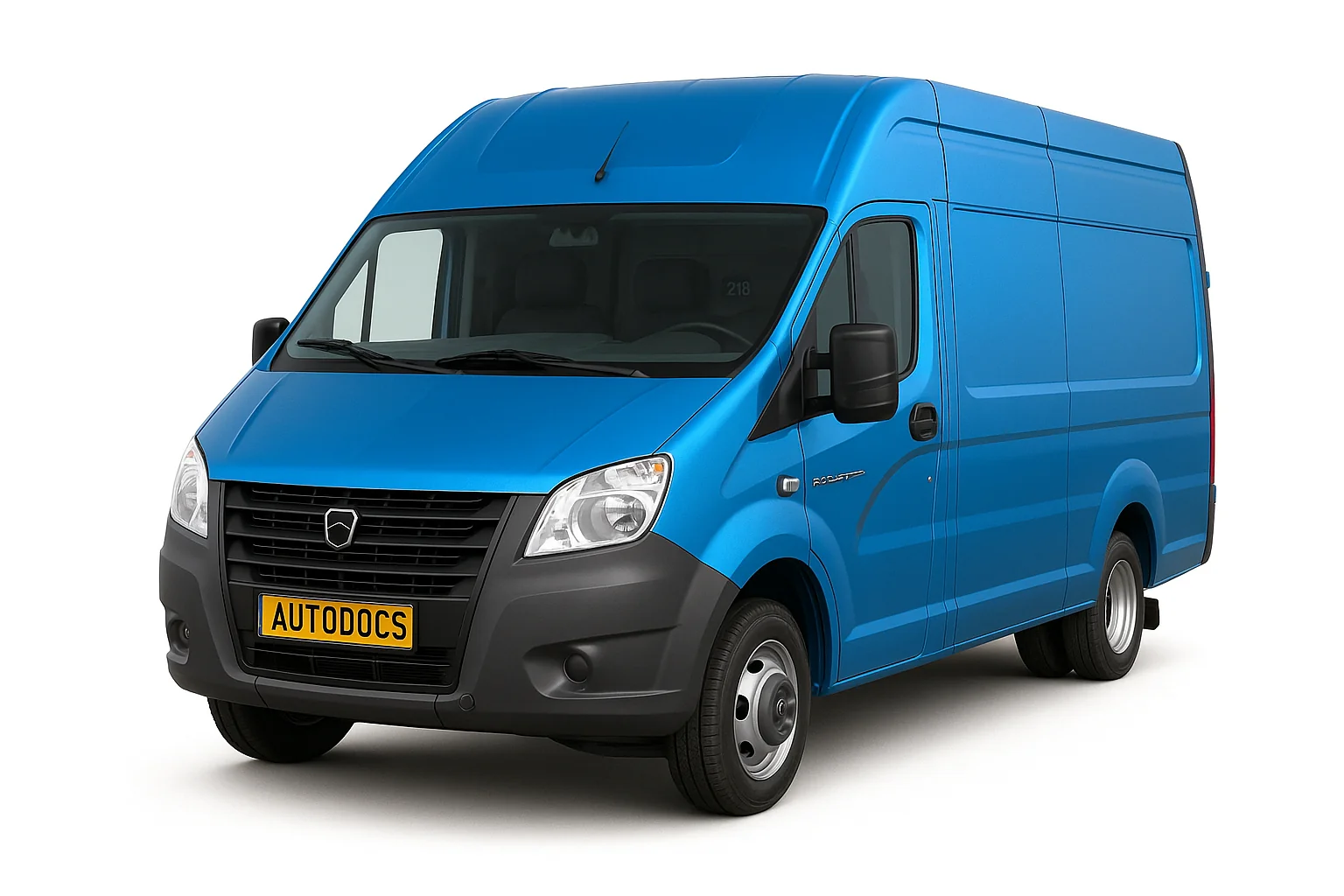

Газель Next – семейство российских малотоннажных автомобилей и микроавтобусов выпускавшихся в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и по настоящее время. В данной публикации вы найдёте описание предохранителей и реле Газель Некст со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель. В заключение Вы сможете ознакомится с полной инструкцией по эксплуатации Газель Некст.
Содержание
Блок в салоне
Он находится в салоне под панелью, за защитной крышкой, с обратной стороны которой, может быть нанесена актуальная схема.
В данном блоке предохранителей и реле находится и диагностический разъём.
Схема
Описание предохранителей
| F1 | 20A Стеклоочиститель, стекло омыватель |
| F2 | 10A Модуль управления светотехникой, подсветка приборов. |
| F3 | 5A Электропривод зеркал |
| F4 | 25A Стекло подъемники |
| F5 | 10A Обогрев зеркал |
| F6 | 10A Обогрев сиденья водителя |
| F7 | 15A Дополнительный отопитель |
| F8 | Резерв |
| F9 | 10A Блокируемый дифференциал |
| F10 | 15/20A Розетка второго ряда сидений, звуковые сигналы (автомобиль с платформой и бензиновым двигателем), Звуковые сигналы (автомобиль цельнометаллическим кузовом) 10A Электропривод двери, плафон освещения двери (автобус) |
| F11 | Резерв |
| F12 | Розетка, магнитола (автомобиль с цельнометаллическим кузовом) |
| F13 | 7,5А Дневные ходовые огни |
| F14 | 5А Задние противотуманные огни |
| F15 | 7,5/10А Указатели поворота |
| F16 | 7,5А Комбинация приборов, датчик скорости, пульт отопителя |
| F17 | 5А Система управления двигателем (автомобиль с дизельным двигателем) |
| F17 | 15А Система управления двигателем (автомобиль с бензиновым двигателем) |
| F18 | 5А Анти блокировочная система тормозов ABS |
| F19 | 20А Прикуриватель, розетки |
| F20 | Аварийная световая сигнализация (автомобиль с платформой, автобус) |
| F20 | Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом) |
| F21 | Модуль управления светотехникой, подсветка |
| F22 | Внутреннее освещение |
| F23 | Центральный замок, магнитола (автомобиль с платформой) |
| F23 | Магнитола, громкоговорящее устройство (автобус) |
| F23 | Аварийная световая сигнализация (автомобиль с цельнометаллическим кузовом) |
| F24 | Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф |
За работу прикуривателя и дополнительные розетки отвечает предохранитель 19 на 20А.
Полная схема реле
Обозначение реле
| К1 | Реле стеклоочистителя |
| К2 | Реле отопителя |
| К3 | Реле разгрузки замка зажигания |
| К4 | Реле плафона подножки (автомобиль с цельнометаллическим кузовом и двухрядной кабиной) Реле светового табло (автобус) |
| К5 | Реле догревателя (автомобиль с дизельным двигателем) |
| К6 | Реле блокировки дифференциала |
| К7 | Реле звуковых сигналов (кроме автомобилей с платформой и дизельным двигателем) |
| К8 | Реле разгрузки замка (автомобиль с цельнометаллическим кузовом) |
Реле переключателей поворотов, находится на самом переключателе. Для доступа к нему надо снимать рулевое колесо и разбирать подрулевой переключатель.
Блоки под капотом
Блок реле и предохранителей
Расположен с левой стороны, в тыльной части.
Схема
Назначение
| F1 | 15А Реле противотуманных фар |
| F2 | 10А Сигналы торможения |
| F3 | 20А Реле звуковых сигналов (автобус) |
| F4 | 25А Реле подогревателя топлива (автомобиль с дизельным двигателем) 20А Главное реле (автомобиль с бензиновым двигателем) |
| F5 | 25А Догреватель охлаждающей жидкости (автомобиль с дизельным двигателем) 5А Блок управления двигателем (автомобиль с бензиновым двигателем) |
| F6 | 15А Топливный насос (автомобиль с бензиновым двигателем) 25А Выключатель стартера и приборов (автобус) |
| F7 | 25А Анти блокировочная система тормозов ABS |
| F8 | 25А Вентилятор кондиционера 20А Независимый отопитель (автобус) |
| F9 | 10А Ближний свет (левая фара) |
| F10 | 10А Ближний свет (правая фара) |
| F11 | 10А Дальний свет (левая фара) |
| F12 | 10А Дальний свет (правая фара) |
| F13 | 10А Габаритные огни (левый борт) |
| F14 | 10А Габаритные огни (правый борт) |
| F15 | 10А Свет заднего хода |
| F16 | 10А Компрессор кондиционера |
| F17 | 40А Отопитель |
| F18 | 40А Антиблокировочная система тормозов ABS |
| F19 | 40А Выключатель приборов и стартера (зажигания) |
| Реле | |
| К1 | Реле компрессора кондиционера |
| К2 | Реле блокировки стартера (автомобиль с дизельным двигателем) Реле муфты вентилятора (автомобиль с бензиновым двигателем) |
| К3 | Реле топливного насоса (автомобиль с бензиновым двигателем) |
| К4 | Реле противотуманных фар |
| К5 | Реле дальнего света фар |
| К6 | Реле ближнего света фар |
| К7 | Реле вентилятора кондиционера |
| К8 | Реле укладки щеток стеклоочистителя |
| К9 | Реле подогревателя топлива (автомобиль с дизельным двигателем) |
| К9 | Главное реле (автомобиль с бензиновым двигателем) |
| К10 | Реле стартера |
Блок предохранителей
Он находится под капотом, справа на щитке передка, и состоит из плавких вставок.
Модели с дизельным двигателем
Схема
Расшифровка
| 1 | 125А Предпусковой подогреватель воздуха |
| 2 | 90А Общая плюсовая цепь автомобиля |
| 3 | 40А Резерв |
| 4 | 30А Система управления двигателем |
Модели с бензиновым двигателем
Фото – пример
Описание
- 90А Общая плюсовая цепь автомобиля
- 60А Резерв
Инструкция Газель Некст
Больше информация про ремонт и обслуживание, а так же использование (например магнитолы) в Газели Некст, можете узнать изучив данный материал: “скачать“.
