Ford Transit Connect 1G выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Эта модель Ford Tourneo Connect 1-го поколения имеет 2 основных блока с предохранителями и реле. Один под капотом, за воздушным фильтром, второй в салоне. Назначение их элементов может отличаться от показанного и зависит от года выпуска и страны поставки.
Салон
Расположен под приборной панелью со стороны водителя, за защитной крышкой.
Тип 1
| № | A | Назначение |
|---|---|---|
| F30 | 10 | Выключатель фар |
| F31 | 15 | Аудиосистема |
| F32 | – | |
| F33 | 7.5 | Реле контроля тока АКБ, реле плафона освещения салона |
| F34 | 7.5 | Реле основных цепей зажигания 1, блок управления дополнительного отопителя |
| F35 | – | |
| F36 | 7.5 | Электронный блок управления SRS (подушек безопасности) |
| F37 | 7.5 | Выключатель фар, выключатель указателей поворота |
| F38 | 7.5 | Электронный блок управления SRS (подушек безопасности) |
| F39 | – | |
| F40 | 7.5 | Комбинация приборов, аудиосистема |
| F41 | – | |
| F42 | 15 | Выключатель стоп-сигналов |
| F43 | 20 | Реле заднего стеклоочистителя, двигатель стеклоочистителя ветрового стекла |
| F44 | 15 | Прикуриватель |
| F45 | – | |
| F46 | 15 | Розетка прицепа |
| F47 | 5 | Переключатель выбора зеркал заднего вида |
| F48 | 7.5 | Панель приборов, противоугонная система, модуль управления противоугонной системой, модуль управления парковкой, реле сигнализации / реле указателей поворота |
| F49 | 25 | Обогрев заднего стекла |
| F50 | 7.5 | Электропривод зеркала двери (пассажирская сторона), электропривод зеркала двери (сторона водителя) |
| F51 | – | |
| F52 | – | |
| F53 | 10 | Фонарь(и) заднего хода, обогреватели сопел омывателя ветрового стекла |
| F54 | – | |
| F55 | – | |
| F56 | 20 | Реле двигателя стеклоочистителя ветрового стекла, реле заднего стеклоочистителя, двигатель стеклоочистителя ветрового стекла, переключатель режимов стеклоочистителя ветрового стекла |
| F57 | 7.5 | Фара (правая), переключатель выбора топливного насоса, электроразъем прицепа, задний комбинированный фонарь (правый) |
| F58 | 7.5 | Фара (левая) / задний комбинированный фонарь (левый) |
| F59 | 7.5 | Блок управления дополнительного отопителя |
| F60 | – | |
| F61 | 15 | Центральный замок / модуль управления противоугонной системой, реле сигнализации / реле указателей поворота |
| F62 | 7.5 | Левый фонарь подсветки номерного знака, правый фонарь подсветки номерного знака |
| F63 | 20 | Модуль управления противоугонной системой / центральным замком |
| Реле | ||
| 1 | Реле стартера | |
| 2 | Реле заднего стеклоочистителя | |
| 3 | Реле плафона освещения салона | |
| 4 | Реле двигателя стеклоочистителя ветрового стекла | |
| 5 | – | |
| 6 | – | |
| 7 | Реле контроля тока аккумуляторной батареи | |
| 8 | Реле 1 основных цепей зажигания | |
| 9 | Реле обогрева заднего стекла | |
За прикуриватель отвечает предохранитель под номером 44, 15А.

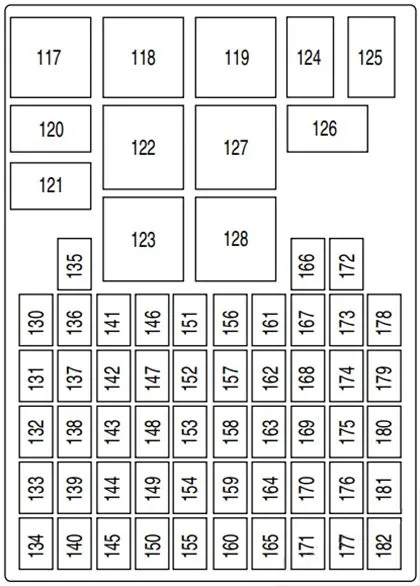

Тип 2
| № | A | Обозначение |
|---|---|---|
| 117 | Не используется | |
| 118 | Не используется | |
| 119 | Не используется | |
| 120 | Фары, Реле прерывания ближнего света | |
| 121 | Реле прерывания передних противотуманных фар | |
| 122 | Реле обогревателя заднего стекла | |
| 123 | Реле вентилятора отопителя | |
| 124 | Реле плафонов освещения салона | |
| 125 | Реле стеклоочистителей ветрового стекла | |
| 126 | Реле разблокировки задней двери | |
| 127 | Реле перегрузки зажигания | |
| 128 | Реле защиты аккумулятора (доработанное транспортное средство) | |
| 130 | 15 | Аварийная сигнализация |
| 131 | 5 | Электропривод зеркал |
| 132 | 10 | Выключатель света, Внешнее освещение |
| 133 | Не используется | |
| 134 | Не используется | |
| 135 | Не используется | |
| 136 | 15 | Звуковой сигнал (клаксон) |
| 137 | 7.5 | Система контроля давления в шинах, Радио, Комбинация приборов |
| 138 | 10 | Фонарь заднего хода |
| 139 | 20 | Питание зажигания (доработанное ТС) |
| 140 | Не используется | |
| 141 | 7.5 | Передние/задние противотуманные фары |
| 142 | 15 | Стояночные огни |
| 143 | 20 | Прикуриватель, Передняя розетка электропитания |
| 144 | 10 | Питание зажигания (доработанное ТС) |
| 145 | Не используется | |
| 146 | 20 | Стеклоочистители ветрового стекла, Переключатель стеклоочистителя |
| 147 | 15 | Передние противотуманные фары |
| 148 | 7.5 | Рециркуляция, Комбинация приборов |
| 149 | 10 | Питание зажигания / Питание от АКБ (доработанное ТС) |
| 150 | Не используется | |
| 151 | 15 | Радио, Модуль Bluetooth/ голосового управления |
| 152 | 7.5 | Переключатель A/C, Модуль ассистента парковки |
| 153 | 7.5 | Плафоны освещения салона, Защита АКБ |
| 154 | 15 | Плафон освещения (доработанное ТС) |
| 155 | 10 | Защита АКБ (доработанное ТС) |
| 156 | 7.5 | Правый габаритный огонь/задний фонарь |
| 157 | 7.5 | Фонари подсветки номерного знака |
| 158 | 10 | Выключатель света |
| 159 | 20 | Вентилятор отопителя задней части (доработанное ТС) |
| 160 | Не используется | |
| 161 | 7.5 | АБС / система курсовой устойчивости, Датчик угла поворота рулевого колеса |
| 162 | 7.5 | Модуль подушек безопасности, Индикатор отключения пассажирской подушки безопасности |
| 163 | 20 | Замки |
| 164 | 20 | Модуль системы контроля давления в шинах |
| 165 | Не используется | |
| 166 | 25 | Передние электростеклоподъемники |
| 167 | 7.5 | Переключатель обогрева заднего стекла/ зеркал |
| 168 | Не используется | |
| 169 | 20 | Вторая розетка электропитания |
| 170 | Не используется | |
| 171 | Не используется | |
| 172 | 10 | Правый задний указатель поворота (доработанное ТС) |
| 173 | 10 | Левый задний указатель поворота (доработанное ТС) |
| 174 | 20 | Задняя розетка электропитания, Розетка электропитания задней консоли (доработанное ТС) |
| 175 | 7.5 | Левый габаритный огонь/задний фонарь |
| 176 | Не используется | |
| 177 | Не используется | |
| 178 | 25 | Обогреватель заднего стекла |
| 179 | 7.5 | Комбинация приборов, Пассивная противоугонная система, Датчик педали акселератора, Система контроля давления в шинах, Камера заднего вида |
| 180 | 20 | Омыватели переднего и заднего стекла |
| 181 | Не используется | |
| 182 | Не используется |

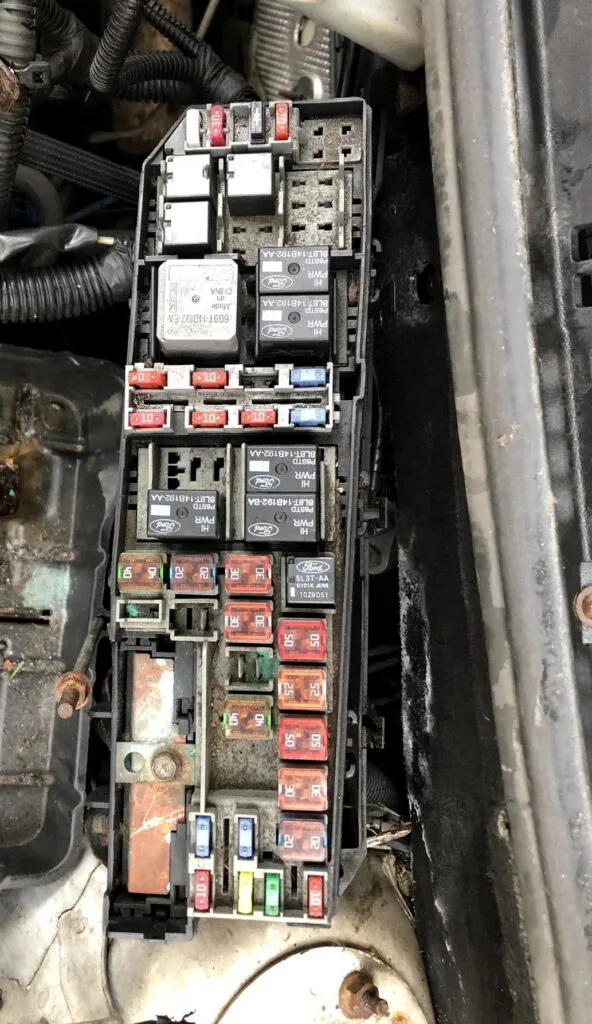

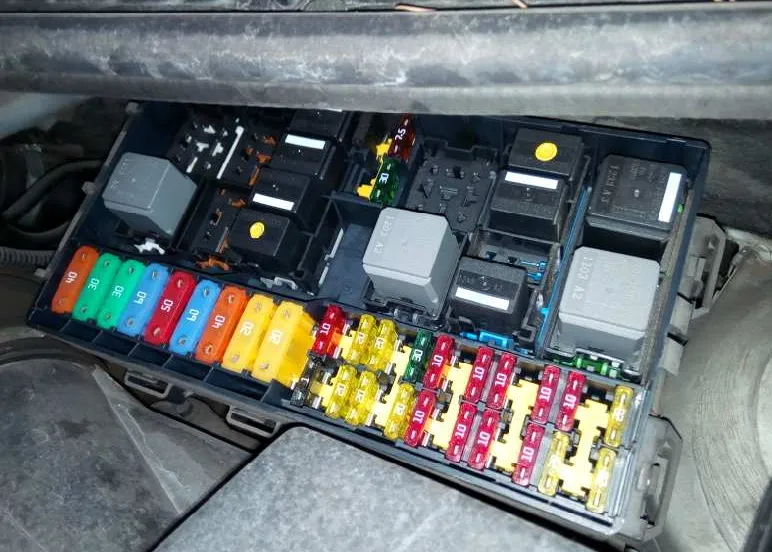

Моторный отсек
Для доступа необходимо отпустить защелку и зажим боковой части и снять крышку блока.
Тип 1

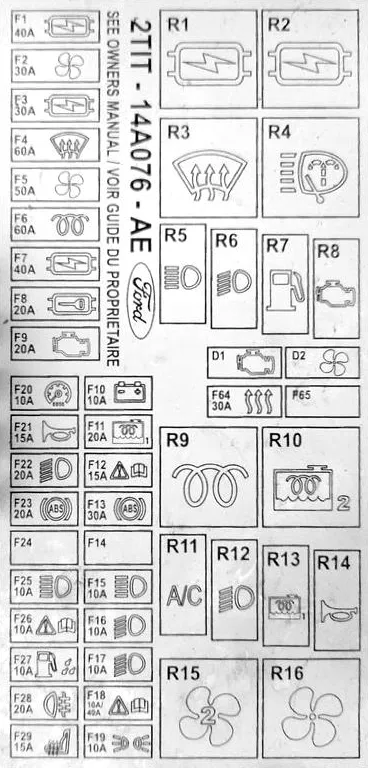

Проверьте назначение по вашим схемам на обратной стороне крышки блока.
| № | A | Назначение |
|---|---|---|
| F1 | 40 | Блок предохранителей/реле приборной панели |
| F2 | 30 | Резистор двигателя вентилятора охлаждения |
| F3 | 30 | Блок предохранителей/реле приборной панели |
| F4 | 60 | Реле обогрева ветрового стекла |
| F5 | 50/40 | Реле двигателя вентилятора охлаждения |
| F6 | 60 | Реле свечей накаливания |
| F7 | 40 | Блок предохранителей/реле приборной панели |
| F8 | 20 | Реле стартера |
| F9 | 20 | Реле управления двигателем |
| F10 | 10 | Генератор, диагностический разъем (DLC) |
| F11 | 20 | Дополнительный отопитель |
| F12 | 15 | Реле топливного насоса |
| F13 | 30 | Модуль управления ABS |
| F14 | – | |
| F15 | 10 | Реле дальнего света фар |
| F16 | 10 | Реле ближнего света фар |
| F17 | 10 | Реле ближнего света фар |
| F18 | 40 | Реле свечей накаливания (Дизель) |
| F19 | 10 | Выключатель фар |
| F20 | 10 | Приборная панель, модуль управления комбинацией приборов |
| F21 | 15 | Реле звукового сигнала (клаксона) |
| F22 | 20 | Реле дневных ходовых огней, реле ближнего света |
| F23 | 20 | Модуль управления SRS (подушек безопасности) |
| F24 | – | |
| F25 | 10 | Реле дальнего света фар, комбинация приборов |
| F26 | 10 | Реле полностью открытой дроссельной заслонки |
| F27 | 10 | Датчик наличия воды в топливном фильтре |
| F28 | 20 | Выключатель фар |
| F29 | 15 | Подогрев сидений |
| F64 | 30 | Кондиционер / двигатель вентилятора отопителя |
| F65 | – | |
| Реле | ||
| 1 | Реле двигателя вентилятора охлаждения 1 | |
| 2 | Реле полностью открытой дроссельной заслонки | |
| 3 | Реле дневных ходовых огней | |
| 4 | Реле свечей накаливания | |
| 5 | Реле дальнего света фар | |
| 6 | Реле ближнего света фар | |
| 7 | Реле обогревателя ветрового стекла | |
| 8 | Реле 1 основных цепей зажигания | |
| 9 | Реле двигателя вентилятора охлаждения 2 | |
| 10 | Реле обогревателя охлаждающей жидкости 1 | |
| 11 | Реле звукового сигнала (клаксона) | |
| 12 | Реле обогревателя охлаждающей жидкости 2 | |
| 13 | Реле топливного насоса | |
| 14 | Реле управления двигателем | |
| 15 | – | |
| 16 | Реле 2 основных цепей зажигания | |

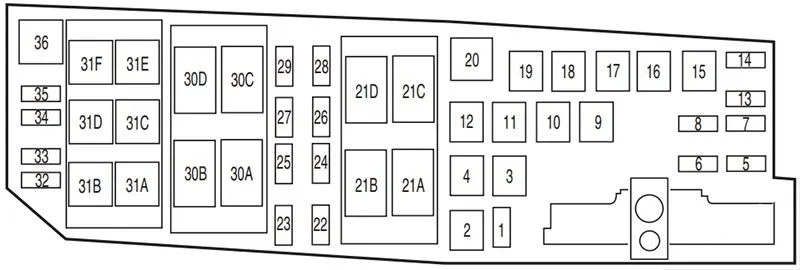

Тип 2
| № | A | Назначение |
|---|---|---|
| 1 | 7.5 | Индикатор обогрева ветрового стекла |
| 2 | 40 | Правый обогрев ветрового стекла, Доработанное ТС - Вентилятор отопителя задней части, Питание зажигания |
| 3 | 50 | Левый обогрев ветрового стекла, Доработанное ТС - Питание от АКБ |
| 4 | 20 | Топливный насос |
| 5 | 10 | Модуль управления силовой установкой (питание памяти), Клапан продувки адсорбера |
| 6 | 15 | Модуль управления силовой установкой, Диагностический разъем |
| 7 | 20 | Выключатель зажигания |
| 8 | 15 | Фары |
| 9 | 40 | Блок предохранителей салона II |
| 10 | 25 | Доработанное ТС - Задний указатель поворота, Питание от АКБ |
| 11 | 40 | Перегрузка зажигания, Блок предохранителей салона |
| 12 | 30 | АБС / система курсовой устойчивости (насос) |
| 13 | 30 | Двигатель вентилятора отопителя |
| 14 | 10 | Реле модуля управления силовой установкой |
| 15 | 20 | АБС / система курсовой устойчивости (клапаны) |
| 16 | 30 | Вентилятор охлаждения - низкая скорость |
| 17 | 50 | Вентилятор охлаждения - высокая скорость |
| 18 | 25 | Дневные ходовые огни, Реле прерывания ближнего света |
| 19 | 50 | Блок предохранителей салона III |
| 20 | Реле компрессора кондиционера | |
| 21A | Реле правого обогрева ветрового стекла, Доработанное ТС - Реле заднего вентилятора | |
| 21B | Реле блокировки стартера | |
| 21C | Реле дальнего света фар | |
| 21D | Реле модуля управления силовой установкой | |
| 22 | 10 | Модуль управления силовой установкой, Вспомогательный разъем, Топливные форсунки |
| 23 | 10 | Правая фара ближнего света |
| 24 | 10 | Соленоид компрессора кондиционера |
| 25 | 10 | Левая фара ближнего света |
| 26 | 10 | Датчик массового расхода воздуха, Выключатель тормоза, Реле фонарей заднего хода, Шаговый двигатель клапана рециркуляции выхлопных газов, Электроклапан продувки адсорбера, Датчики кислорода, Напольный селектор передач, Датчик диапазона трансмиссии |
| 27 | Не используется | |
| 28 | 15 | Модуль управления силовой установкой, питание 1 |
| 29 | 15 | Вспомогательный разъем, Катушки зажигания |
| 30A | 70 | Реле высокой скорости вентилятора охлаждения |
| 30B | 70 | Реле высокой скорости вентилятора охлаждения |
| 30C | Реле низкой скорости вентилятора охлаждения | |
| 30D | Реле левого обогрева ветрового стекла | |
| 31A | Реле фонаря заднего хода | |
| 31B | Реле топливного насоса | |
| 31C | Реле дневных ходовых огней | |
| 31D | Реле ближнего света фар | |
| 31E | Доработанное ТС - Реле правого заднего указателя поворота | |
| 31F | Передние противотуманные фары | |
| 32 | Диод вентилятора охлаждения | |
| 33 | Диод реле топливного насоса | |
| 34 | Диод селектора передач | |
| 35 | 30 | Реле блокировки стартера |
| 36 | Доработанное ТС - Реле левого заднего указателя поворота |
Частые вопросы: предохранители и реле Ford Transit Connect 1G (2002–2013)
Где находится блок предохранителей на Ford Transit Connect 1G (2002–2013)?
Где искать блоки на Ford Transit Connect 1G (2002–2013): Реле контроля тока АКБ, реле плафона освещения салона; Реле плафона освещения салона; Реле контроля тока аккумуляторной батареи; Реле плафонов освещения салона. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ford Transit Connect 1G (2002–2013)?
Найдите позицию прикуривателя в таблице на странице Ford Transit Connect 1G (2002–2013) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Ford Transit Connect 1G (2002–2013) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Ford Transit Connect 1G (2002–2013)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ford Transit Connect 1G (2002–2013)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ford Transit Connect 1G (2002–2013)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ford Transit Connect 1G (2002–2013)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ford Transit Connect 1G (2002–2013)?
Схема и таблица предохранителей Ford Transit Connect 1G (2002–2013) — на этой странице: Салон, Моторный отсек. Сохраните страницу — номиналы соответствуют штатной комплектации.
